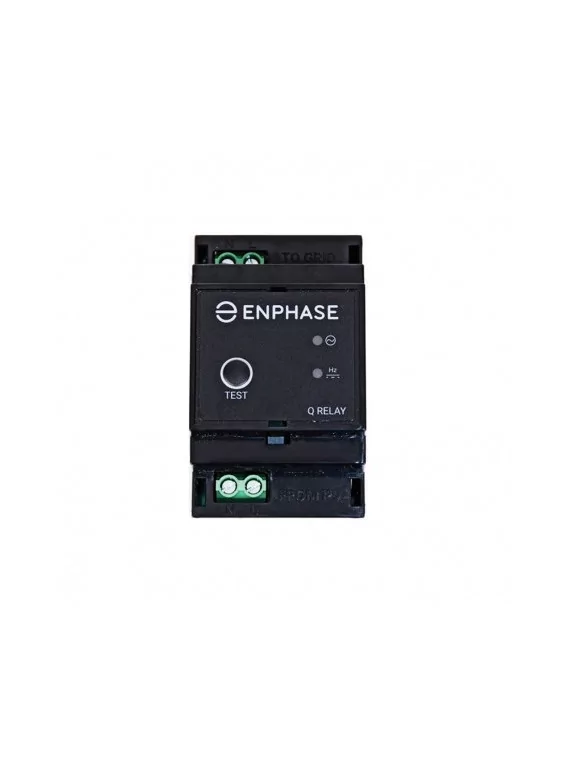

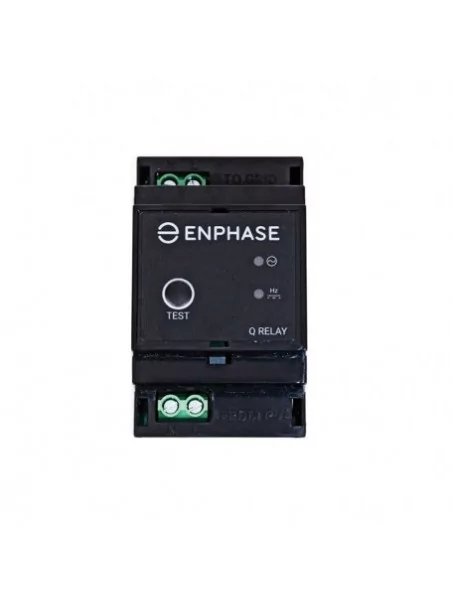

Enphase Relais Q (monophasé) Agrandir

Enphase Relais Q (monophasé)

Enphase

92,53 € TTC

Dans les installations Enphasele relais Q monophasé (protection de découplage) agit en tant que dispositif de déconnexion physique du réseau pour les installations monophasées.

Plus de détails

En savoir plus

Enphase Relais Q (monophasé)



Dans les installations Enphase, le relais Q monophasé (protection de découplage) agit en tant que dispositif de déconnexion physique du réseau pour les installations monophasées.
En cas d’anomalies réseau spécifiques, le relais Q déconnecte les micro-onduleurs Enphase du réseau AC. Lorsque les tensions et/ou fréquences rejoignent des plages de valeurs acceptables, le relais Q reconnecte le système.
Le relais Q fonctionne de pair avec l’Envoy-S et assure la coupure à la fois des conducteurs de neutre et de phase en fonction des éxigences réseau.











Facile à installer

  • Léger et simple
  • Montage sur rail DIN pour une installation rapide





Fiable

  • Contrôle de charge fiable
  • réinitialisation automatique lors du retour à des conditions réseaux normales





Intelligent

  • Gestion des creux de tension et de fréquence
  • Mise à jour à distance possible
  • Indication par LEDs facile à comprendre





Caractéristiques techniques



SPÉCIFICATIONS Q-RELAY-1P-INT

Protection de découplage - réseau monophasé (50 Hz)

Catégorie de surtension III
Degré de pollution 2
Plage de fonctionnement tension ACde 85 à 270 Veff
Tension d’entrée nominal (Vnom)230 / 240 Veff
Fréquence nominale50 Hz
Temps d’acquisition des valeurs de fréquence et de tension en fonctionnement normal100 ms
Nombre d’entrées tension protégée1
Nombre de micro-onduleurs IQ 7 par phaseJusqu’à 19 micro-onduleurs Enphase IQ 7 Microinverters ou 16 micro-onduleurs Enphase IQ 7+
Nombre de Relais Q par systèmeLimité à quatre relais Q actifs par système

Type de sortie électrique

Double contacteur unipolaire normalement ouvert (L1 et N)

Puissance de sortie4.8kVA
Type de sortie électrique230 à 240 Veff, 20A
Puissance de consommation à vide10 VA
LEDsDeux LEDs rouge/vert: une dédiée au déclenchement max/min U et une autre dédiée au déclenchement max/min fréquence
Montage35 mm rail DIN rail (standard)
Largeur53 mm
Surtension - L1 N sortieCombinaison (1kV 2Ω)
Plage de température de fonctionnement-40 °C to 50 °C
Indice de protection IPIP 20 (A utiliser dans un environnement protégé)
Humidité0% à 95% sans condensation
ConformitéIEC 61010

Conformité EMCI

IEC 61326-1, BS EN 61000-3-2, BS EN 61000-3-3, BS EN 50065-1, BS EN 50065-2-2

Garantie5 ans
