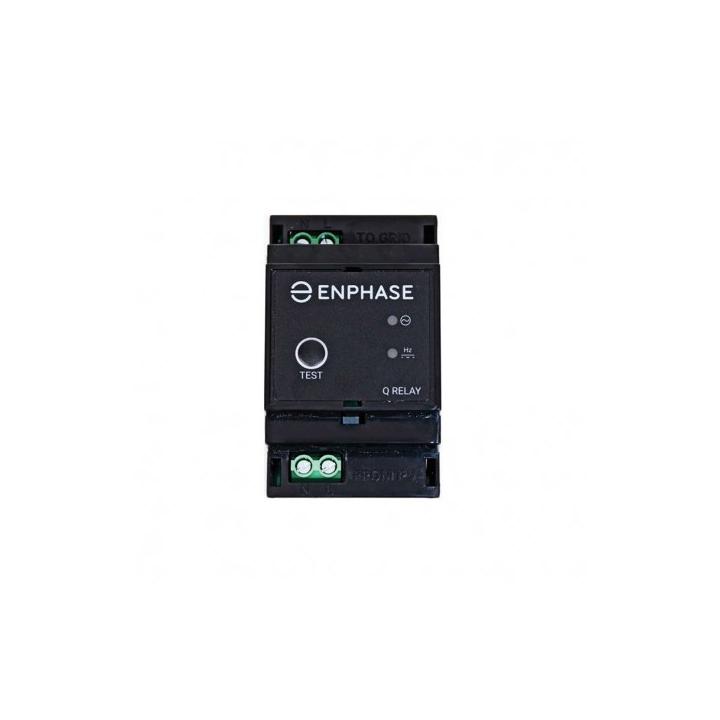

Enphase Relais Q (enkelfasig)
In Enphase-installaties fungeert het enkelfasige Q-relais (ontkoppelingsbeveiliging) als een fysieke netvrijschakeling voor enkelfasige installaties.
Bijspecifieke netstoringen koppelt het Q-relais de Enphase micro-omvormers los van het wisselstroomnet. Wanneer de spanningen en/of frequenties terugkeren naar een acceptabel bereik, koppelt het Q-relais het systeem weer aan.
Het Q-relais werkt samen met de Envoy-S en zorgt ervoor dat zowel de nul- als de fasegeleiders worden losgekoppeld volgens de vereisten van het elektriciteitsnet.
Eenvoudig te installeren
- Lichtgewicht en eenvoudig
- DIN-railmontage voor snelle installatie
Betrouwbaar
- Betrouwbare belastingsregeling
- Automatische reset bij terugkeer naar normale netwerkomstandigheden
Intelligent
- Beheer van spannings- en frequentiedips
- Kan op afstand worden bijgewerkt
- Gemakkelijk te begrijpen LED-display
Technische specificaties
SPECIFICATIES Q-RELAY-1P-INT |
Ontkoppelingsbeveiliging - |
eenfasig net (50 Hz) |
| Overspanningscategorie | III |
| Werkbereik wisselspanning | van 85 tot 270 Veff |
| Nominale ingangsspanning (Vnom) | 230 / 240 |
| Veff |
| Acquisitietijd voor frequentie- en spanningswaarden in normaal bedrijf | 100 ms |
| Aantal beschermde spanningsingangen |
1
| Aantal microIQ 7 micro-omvormers per fase | Maximaal 19 Enphase IQ 7 micro-omvormers of 16 Enphase IQ 7 micro-omvormers | .omvormers Enphase IQ 7+ |
| Aantal Q relais per systeem | Beperkt tot vier actieve Q relais per systeem |
Dubbele enkelpolige normaal open contactor (L1 en N) |
| Uitgangsvermogen |
4| .. |
8| kVA |
| Type elektrische uitgang | 230 tot 240 Veff, 20A |
| Onbelast opgenomen vermogen | 10 VA |
| LEDs | Twee rode/groene LEDs: |
| één toegewijd aan max/min U trip en één toegewijd aan max/min frequentie trip |
| Montage | 35 mm DIN rail (standaard) |
| Overspanning - L1 N uitgang | Combinatie (1kV 2Ω) |
| Bedrijfstemperatuurbereik |
- 40 °C tot °C |
4| 0 °C tot 50 °C |
| Beschermingsklasse IP | IP 20 (Voor gebruik in een beschermde omgeving) |
| Vochtigheid | 0% tot 95% niet-condenserend |
IEC 61326-1, |
BS EN 61000-3-2, BS EN 61000-3-3, BS EN 50065-1, BS EN 50065-2-2 |
