    Parafoudre photovoltaïque de type 2 - Technoloxgie VG
    Parafoudre photovoltaïque de type 2 - Technologie VG
    Parafoudre photovoltaïque de type 2 VG
    Parafoudre photovoltaïque de type 2 - Technologie VG
    Parafoudre photovoltaïque de type 2 VG

    Parafoudre photovoltaïque de type 2 - Technologie VG

    131,1 $
    09941
    0712971130357

    Parafoudre PV pour la protection de vos réseaux d'alimentation photovoltaïques.

    • Parafoudre pour Photovoltaïque Type 2,
    • Technologie VG,
    • Tension réseau PV: 600 V  DC,
    • Pas de courant de fuite,
    • Durée de vie accrue,
    • Courant de décharge nominal : 15KA,
    • Courant de décharge max : 40KA,
    • Protection mode commun et Différentiel,
    • Conforme UTE C61-740-51, EN 50539-11
    Paiements 100% sécurisés

    Parafoudre photovoltaïque...

    131,1 $

    " Parafoudre PV de type 2 avec technologie VG pour la protection de vos réseaux d'alimentation photovoltaïques."

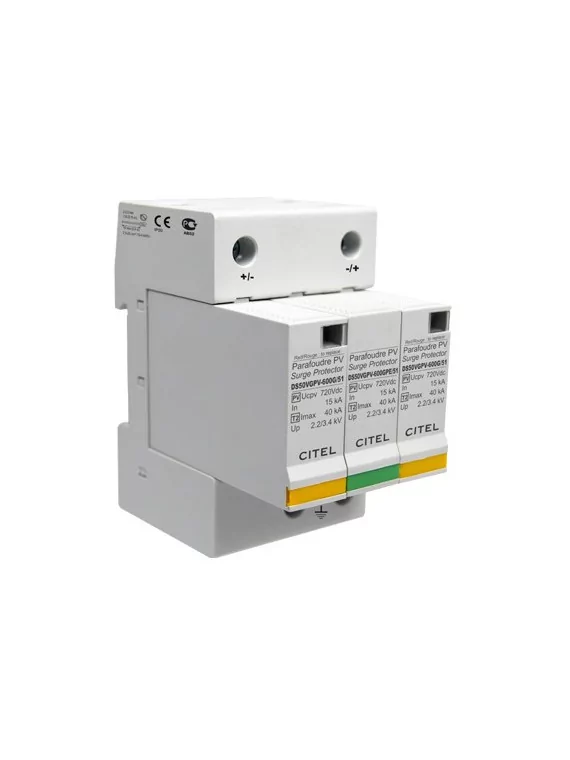

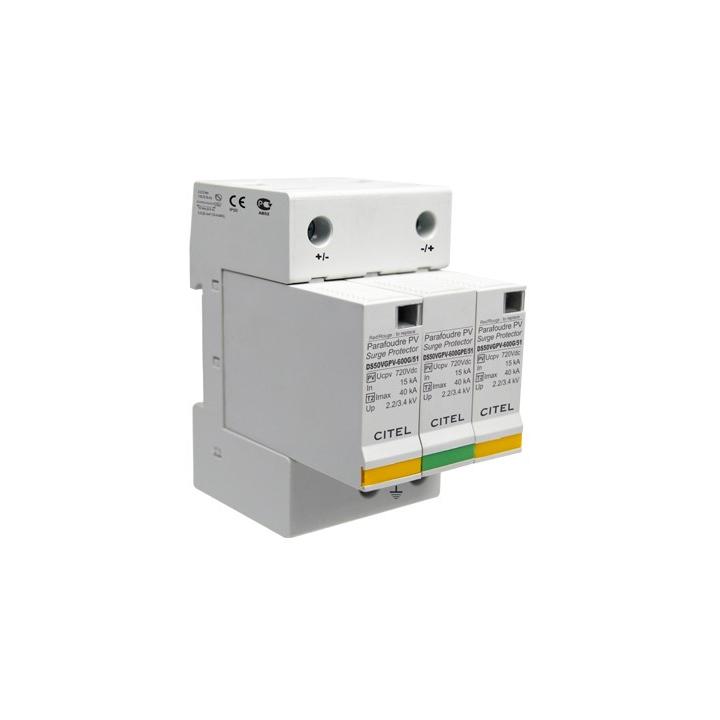

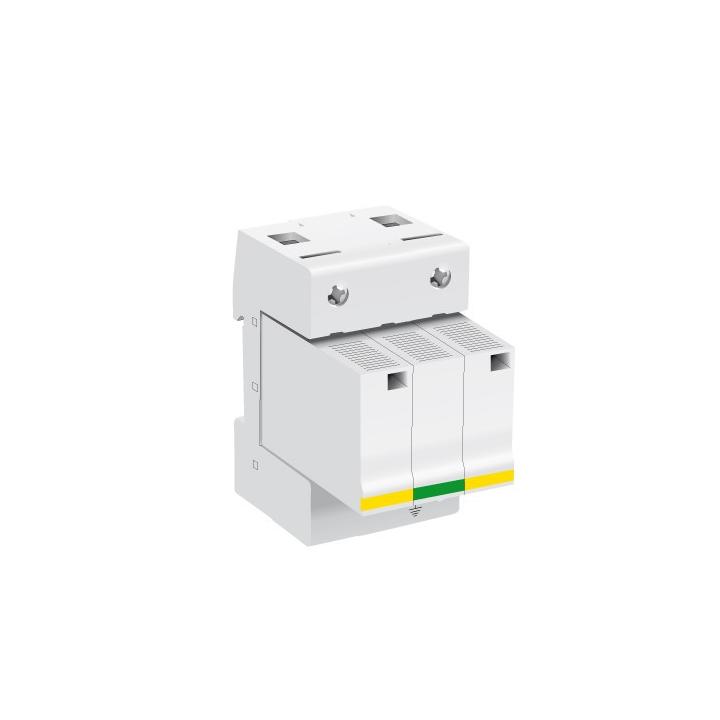

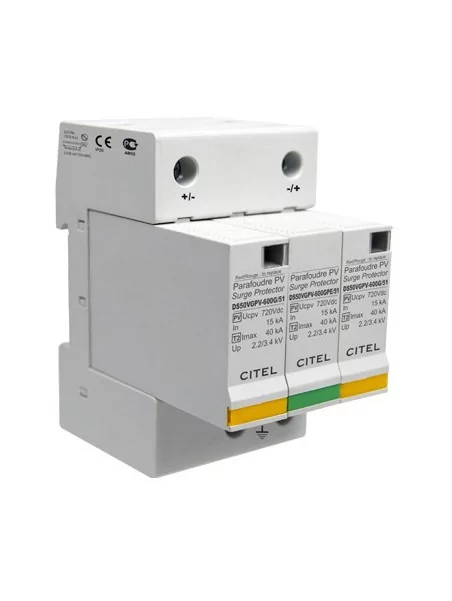

    Les parafoudres de type 2 DS50VGPV-G/51 sont destinés à la protection des réseaux d`alimentation photovoltaïque.

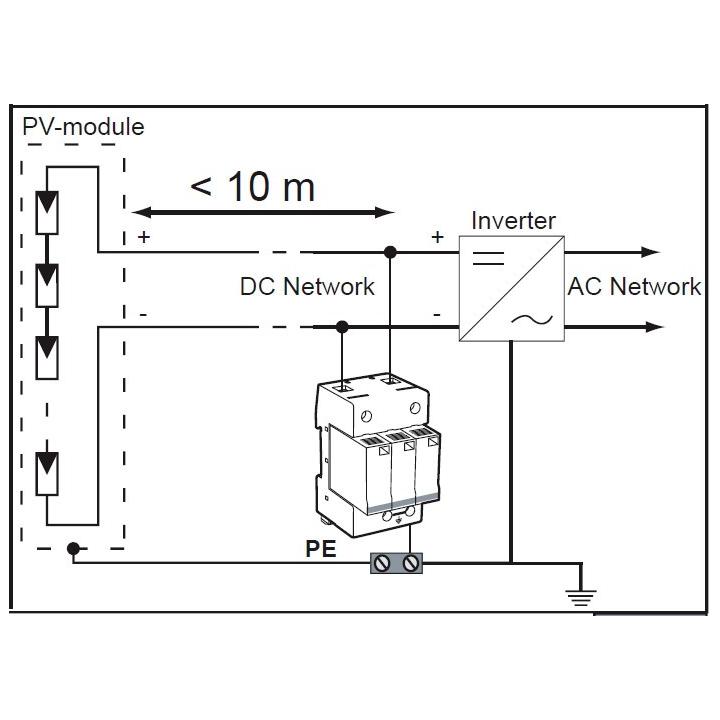

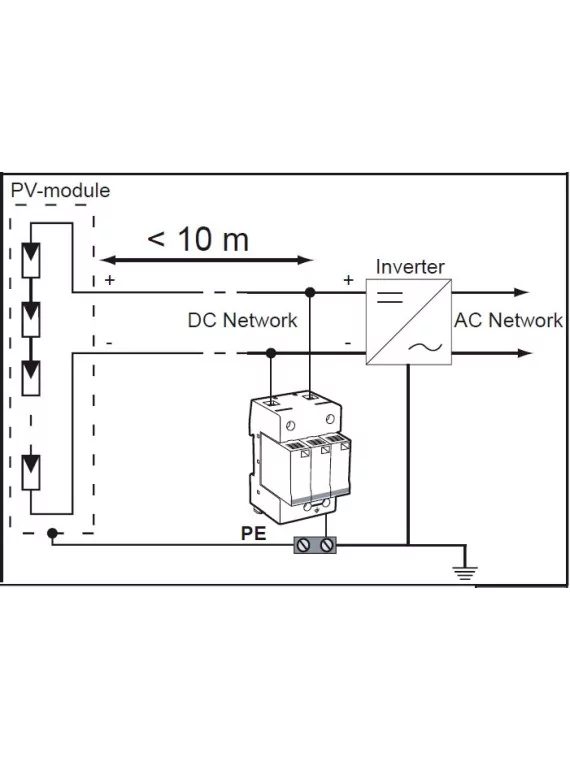

    La mise en œuvre de parafoudres de Type 2 est recommandée aux extrémités (côté panneaux et côté installation) de la ligne d`alimentation PV, notamment quand celle-ci est extérieure.
    Cette version DS50VGPV est basée sur la technologie VG, garantissant une absence totale de courant de fuite et une fiabilité maximale.





    Technologie VG (Varistance et éclateur)





    Parafoudres photovoltaïques (installations domestiques)





    Parafoudres photovoltaïques (Fermes solaires)





    Autres modèles disponibles sur demande, n'hésitez pas à nous contacter.





    Caractéristiques du parafoudre PV de type 2



    Caractéristiques électriques

    Type de parafoudre

    suivant test CEI 61643-11

     2
    Réseau Réseau PV 600 Vdc
    Tension réseau PVUocstc600 Vdc
    Tension max. PV de fonctionnementUcpv720 Vdc

    Courant de fonct. permanent/p>

    Courant de consommation à Ucpv

    Icpvaucun

    Courant residuel

    Courant de fuite à Uc

    Ipeaucun
    Courant de suiteIfaucun

    Courant de décharge nominal

    15 chocs en onde 8/20 µs

    In15 kA

    Courant de décharge maximal

    Tenue max. en onde 8/20 µs par pole

    Imax40 kA

    Courant de décharge maximal total

    Tenue max. totale en onde 8/20 µs

    Imax Total60 kA
    Tenue au courant de court-circuit PVIscwpv1000 A
    Mode de connexion +/-/PE
    Mode(s) de protection MC/MD
    Niveau de protectionUp2.2 kV

    Niveau de protection MD

    @In (8/20µs) et @ 6kV (1.2/50µs)

    Up md2.2/3.4 kV

    Niveau de protection L/PE

    pour parafoudre multipolaire

    Up L/PE2.2 kV

    Niveau de protection L/N

    pour parafoudre multipolaire

    Up L/N2.2 kV
    Caractéristiques mécaniques
    Technologie VG
    Connexion au réseau bornier vis : 2.5-25mm²
    Format boîtier modulaire débrochable
    Montage Rail DIN symétrique 35 mm (EN60715)
    Matière boîtier Thermoplastique UL94-V0
    Température de fonctionnement -40/+85°C
    Indice de protection IP20
    Utilisation extérieure Non
    Mise hors service de sécurité Déconnexion du parafoudre de la ligne PV
    Indicateur de fin de vie 2 indicateurs mécaniques
    Module de remplacement DSM50VGPV-600G/51
    Télésignalisation Option DS50VGPVS-600G/51 - sortie sur contact inve
    Déconnecteurs associés
    Déconnecteur thermique interne
    Fusibles sans
    Normes
    Conformité aux normesNF EN 50539-11
    CertificationsEAC
    09941
    493 Produits

    Références spécifiques

    UPC
    712971130357
    EAN-13
    0712971130357
    Nouveau

    Téléchargement

    Fiche technique DS50VGPV

    Téléchargement (234.79KB)

    Datasheet DS50VGPV

    Téléchargement (234.4KB)

    Installation DS50VGPV

    Téléchargement (1.51MB)
