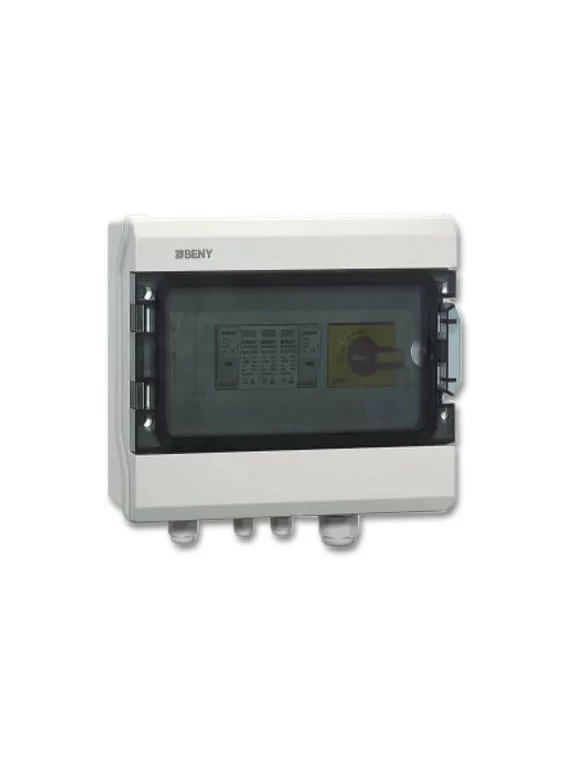

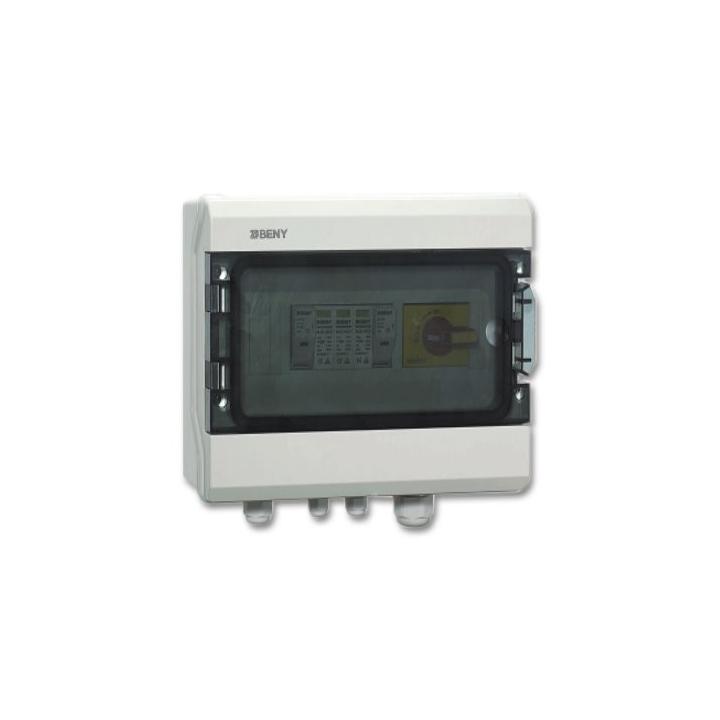

Coffret parafoudre ZJBENY DC 1000V 32A (1 entrée / 1 sortie) – BHS-1/1

Coffret parafoudre ZJBENY DC simple 1 entrée et 1 sortie 1000V 32A

Le coffret parafoudre ZJBENY DC simple est une solution de protection indispensable pour les installations photovoltaïques à une seule string. Conçu pour les systèmes jusqu’à 1000V DC, il protège efficacement vos panneaux solaires, câbles et onduleurs contre les surtensions, les décharges atmosphériques et les pics de tension transitoires.

Conception fiable et sécurisée

Ce modèle dispose d’une entrée provenant des panneaux solaires et d’une sortie vers l’onduleur MPPT, assurant une protection complète de la chaîne photovoltaïque.
Le porte-fusible à contact protégé évite tout risque électrique pour l’installateur. Il est équipé de fusibles 15A pour les pôles positifs et négatifs, garantissant une sécurité maximale.

Le parafoudre de type 2 SPD intégré (modèle BUD-40/3) protège contre les surtensions jusqu’à 40 kA conformément à la norme EN 50539. Un témoin LED permet de contrôler visuellement l’état du dispositif.

Interrupteur-sectionneur et composants certifiés

Le coffret intègre un interrupteur-sectionneur DC 1000V 32A (modèle BYT.2-32/BYS), conforme à la norme IEC 60947-3, garantissant un isolement total entre panneaux et onduleur.
Chaque coffret ZJBENY est testé individuellement avant livraison, selon les standards TUV, CE, UL, KEMA et SAA, assurant fiabilité et durabilité.

Boîtier robuste et étanche

Le coffret est logé dans un boîtier BX-13 en polycarbonate/ABS haute résistance. Il offre une protection IP65 contre la poussière et l’humidité, ainsi qu’une résistance mécanique IK10.
Compact et léger (292 x 220 x 120 mm), il s’installe facilement en montage mural, avec des presse-étoupes adaptés pour des câbles de 2,5 à 16 mm².

Usage concret

Le coffret parafoudre ZJBENY DC 1000V 32A est idéal pour protéger une installation solaire résidentielle de 3 à 6 kWc équipée d’une seule string de panneaux raccordée à un onduleur MPPT.
Par exemple, dans une habitation dotée de 10 panneaux solaires de 400 W (soit 4 kWc), le coffret sécurise la liaison entre les panneaux et l’onduleur contre les surtensions dues à la foudre ou aux variations du réseau.
Grâce à sa conception compacte et son installation simple, il est parfaitement adapté aux systèmes d’autoconsommation et aux installations raccordées au réseau.

Données techniques

Dimensions

Schéma de principe

FAQ – Coffret Parafoudre ZJBENY DC 1000V 32A

1. À quoi sert un coffret parafoudre DC dans une installation solaire ?
Il protège les équipements photovoltaïques (panneaux, onduleur, câblage) contre les surtensions causées par la foudre ou les perturbations électriques.

2. Quelle est la différence entre un parafoudre de type 1 et de type 2 ?
Le type 1 protège contre les coups de foudre directs, tandis que le type 2 (comme ici) protège contre les surtensions induites ou indirectes.

3. Ce coffret peut-il être utilisé avec n’importe quel onduleur ?
Oui. Le coffret ZJBENY est compatible avec tous les onduleurs MPPT DC 1000V, quelle que soit la marque.

4. Où installer le coffret parafoudre ?
Il se place entre les panneaux solaires et l’onduleur, de préférence à proximité de l’onduleur pour une meilleure efficacité de protection.

5. Faut-il entretenir le coffret parafoudre ?
Aucun entretien complexe n’est nécessaire.
