Système de pompe solaire 11 kW

Système de pompe solaire 11 kW

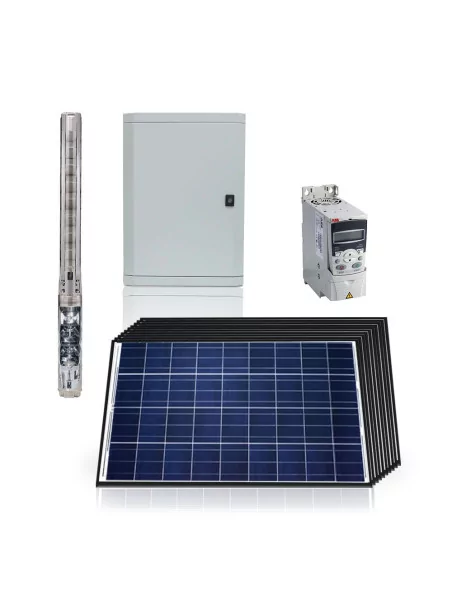

Nos systèmes de pompage solaire en profondeur fonctionnent  « au fil du soleil ». Ils comprennent un système complet constitué de:

 - Pompe immergée Grundfos triphasée 11kW
 - 48 Panneaux solaires 265Wc
 - Coffret d'alimentation et de sécurité
 - Câble solaire

En savoir plus

Plus de détails

22 605,17 €

Options

Ajouter au panier

En achetant ce produit vous pouvez gagner jusqu'à 2357 points de fidélité. Votre panier totalisera 2357 points pouvant être transformé(s) en un bon de réduction de 707,10 €.


En savoir plus

" Système de pompe solaire autonome 11 kW "



Nos systèmes de pompage professisonnels triphasé de 11 kW pompent jusqu'à 20m³ par jour à une profondeur de 180m ou 75m³ à une profondeur de 35 mètres (en fonction de l'ensoleillement). Contactez-nous pour un dimensionnement précis.

 Composition

  • 1 x pompe immergée Grundfos 11kW gamme SP:
    • SP17-18 : hauteur de relevage typique: 120m à 180m
    • SP30-13 : hauteur de relevage typique: 80m à 120m
    • SP46-8C : hauteur de relevage typique: 55m à 80m
    • SP60-6   : hauteur de relevage typique: 30m à 55m
  • 48 x panneaux photovoltaïques polycristallin 265Wc
  • 1 x câble solaire de 10 mètres
  • 1 x coffret d'alimentation et de sécurité WU-11T



La pompe est alimentée par les panneaux solaires (via le coffret d'alimentation / transformation): elle commence à fonctionner le matin dès les premiers rayons pour s’arrêter le soir avec le coucher du soleil. L’eau pompée est stockée dans un réservoir, un bassin ou encore un château d’eau.

Accessoires

Un capteur d'arrêt (optionnel) permet d'arrêter le pompage de l'eau lorsque le réservoir est rempli.
En fonction de la profondeur d'immersion de la pompe, la longueur du câble électrique immergé doit être déterminé
Le choix de la pompe immergée dépend de plusieurs paramètres: localisation, hauteur de relevage, journalier,  pertes de charge,...

















Pompe Grundfos

Les pompes Grundfos sont des pompes de forage à très haut rendement de moyen débit et de faible diamètre. Elles sont conçues pour puiser l'eau des forages, de rivières souterraines, mais aussi de citernes ou de récupérateurs d'eau de pluie pour un usage domestique, jardin, agriculture (arrosage automatique, irrigation), mais aussi industriel ... Les pompes sont en inox pour une parfaite résistance à la corrosion. Elles permettent le pompage d'eau corrosive et disposent d'une bonne résistance au sable et aux abrasifs, une protection contre le claquage du moteur et une maintenance aisée. Elle doit être installée de manière à ce que la crépine d'aspiration soit complètement immergée. Elle peut être installée aussi bien verticalement qu’horizontalement avec chemise de refroidissement. Le choix d'un modèle de pompe dépend de: la hauteur manométrique (en ce compris les pertes de charges), le volume journalier souhaité et le la localisation

Matière : inox AISI 304

Température max. des liquides pompés: 40°C

Câble de base: 1.7m










panneau polycristallin Sunrise 230Wc

48 Panneau BenQ 265Wc poly



Le module photovoltaique 265Wc BenQ est un panneau solaire composé de 60 cellules en silicium polycristallin à rendement élevé.

Puissance nominale: 265Wc

  • Cadre en aluminium anodisé noir
  • verre solaire haute transparence et anti-reflet (trempé) 3,2 mm
  • Boite de jonction IP67 : haut niveau d'étanchéité à l'eau et la poussière
  • Résistance à la corrosion et à l'humidité (Module conforme à IEC 61701)
  • Poids du module : 18,5kg




Cellules60 cellules Silicium polycristallin 156x156 mm
Puissance Max265W
Tension en circuit ouvert (Voc)37,70V
Courant court circuit (Isc)8,83A
Tension puissance max (Vm)31,20V
Courant puissance max (Im)8,34A
Rendement cellules17,98%
Epaisseur du cadre40 mm
CadreAluminium anodisé - noir
Verre sécuritverre trempé haute transparence - 3,2 mm
Dimensions1639 X 983 X 40mm
Poids18,5kg
FabricationEurope





Un coffret d'alimentation et de sécurité

Le coffret est complètement précâble et livré "plug and play". Il  équipé :

  • de connectiques  MC4 permettant le branchement aisé des panneaux photovoltaïques.
  • d'un sectionneur permettant de couper l'alimentation fournie par les panneaux solaires.
  • Un variateur transforme le courant électrique DC produit par les panneaux photovoltaïques en courant électrique alternatif.
  • Un disjoncteur protège l'alimentation du moteur des surcharges et surintensités.

Caractéristiques techniques

Voltage12V
BatterieKit sans batterie
