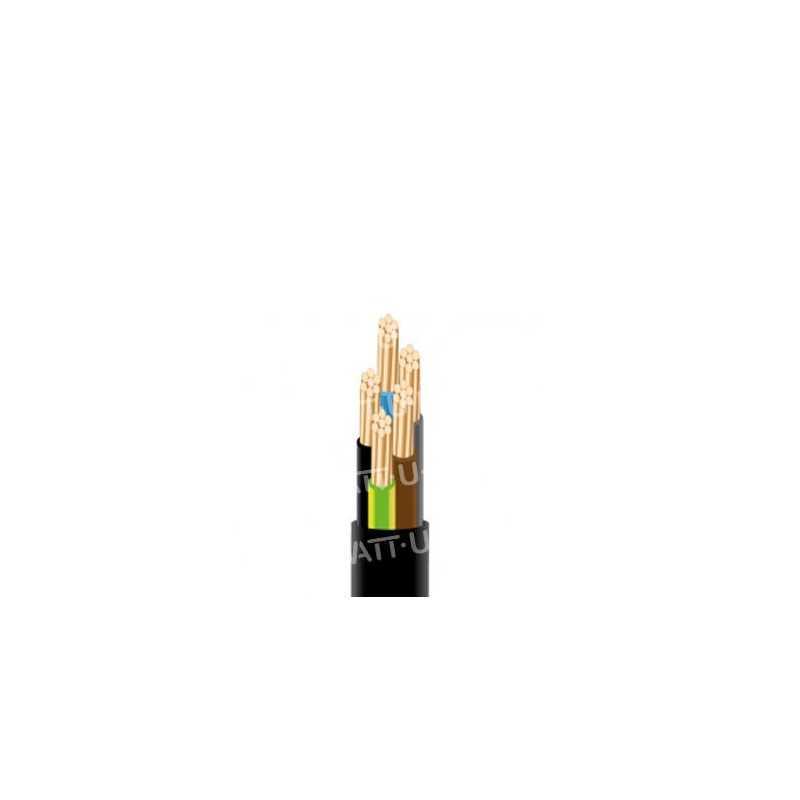

Câble H07RN-F ECA 5G6 450/750V R50 - 1m

Câble de Raccordement Souple H07RN-F ECA 5G6 450/750V

Le câble H07RN-F 5G6 mm² est un câble de raccordement électrique souple triphasé en néoprène noir, conçu pour répondre aux exigences des installations photovoltaïques triphasées, industrielles et tertiaires. Avec sa gaine en caoutchouc robuste et sa section de 6 mm² par conducteur, ce câble 5 conducteurs offre une solution fiable et performante pour vos besoins de connexion en intérieur comme en extérieur.

Caractéristiques techniques et applications

Ce câble électrique de type H07RN-F est spécialement conçu pour les applications triphasées nécessitant flexibilité et résistance. La désignation 5G6 indique qu'il comporte 5 conducteurs (3 phases + neutre + terre) d'une section de 6 mm² chacun, permettant de véhiculer le courant en toute sécurité pour des équipements de moyenne à forte puissance.

La tension nominale de 450/750V garantit une utilisation conforme aux normes européennes pour les circuits domestiques, tertiaires et industriels triphasés. Ce câble répond aux exigences de la norme ECA (Euro Class A), attestant de ses performances en matière de réaction au feu, un critère essentiel pour la sécurité des installations électriques.

Configuration 5G6 : triphasé avec neutre et terre

Le câble H07RN-F 5G6 est spécifiquement conçu pour les installations triphasées modernes. Les cinq conducteurs sont identifiables par leur code couleur normalisé :

• Bleu : Conducteur neutre (N)
• Marron : Phase L1
• Noir : Phase L2
• Gris : Phase L3
• Vert-Jaune : Conducteur de protection (terre - PE)

Cette configuration complète permet de raccorder tous les types d'équipements triphasés en toute sécurité, avec une protection intégrale grâce au conducteur de terre.

Gaine en néoprène : robustesse et polyvalence

La gaine extérieure en néoprène noir confère à ce câble H07RN-F des propriétés exceptionnelles de résistance mécanique et environnementale. Le néoprène est reconnu pour sa capacité à résister aux intempéries, aux UV, à l'abrasion, ainsi qu'aux variations de température, ce qui en fait un choix privilégié pour les installations extérieures.

• Résistance aux conditions climatiques : Pluie, humidité, gel et chaleur
• Flexibilité maintenue : Même à basse température, le câble conserve sa souplesse
• Protection mécanique : Résistance à l'abrasion et aux chocs
• Durabilité accrue : Longue durée de vie en environnement exigeant
• Résistance chimique : Huiles, graisses et solvants

Puissance et capacité de courant

Avec une section de 6 mm² par conducteur, le câble H07RN-F 5G6 peut transporter des courants importants en toute sécurité. En installation standard, ce câble supporte un courant nominal d'environ 32A à 40A selon les conditions de pose, ce qui correspond à des puissances élevées :

Ces valeurs font du câble H07RN-F 5G6 un choix idéal pour les onduleurs photovoltaïques triphasés de 10 à 15 kW, les bornes de recharge triphasées, et les équipements industriels de moyenne puissance.

Applications dans l'énergie solaire

Le câble H07RN-F 5G6 mm² est particulièrement adapté aux applications photovoltaïques triphasées. Il constitue la solution idéale pour raccorder côté alternatif (AC) les onduleurs triphasés aux tableaux électriques :

• Onduleurs triphasés 10-15 kW : Deye, Goodwe, Solis, Fronius, SolarEdge
• Raccordement onduleur → tableau électrique : Distance jusqu'à 20-30 mètres
• Connexion de coffrets de protection AC : Entre protections électriques et onduleur
• Liaison compteur → onduleur : Pour systèmes avec pilotage dynamique
• Alimentation de bornes de recharge : Wallbox triphasées 11 kW ou 22 kW

Pour dimensionner correctement vos câbles en fonction de la puissance de votre installation et de la distance de raccordement, utilisez notre calculateur de chute de tension disponible gratuitement dans notre boîte à outils.

Domaines d'utilisation professionnels

Au-delà du photovoltaïque, le câble H07RN-F 5G6 mm² est largement utilisé dans de nombreux domaines professionnels nécessitant des connexions triphasées robustes et fiables :

• Industrie : Machines-outils, pompes triphasées, compresseurs, ventilation
• BTP et chantiers : Prolongateurs pour équipements triphasés, alimentation temporaire
• Agriculture : Pompes d'irrigation, équipements de traite, séchoirs à grains
• Tertiaire : Climatisation, groupes froids, cuisines professionnelles
• Événementiel : Distribution électrique temporaire, stands, chapiteau
• Mobilité électrique : Bornes de recharge publiques et privées triphasées

Conformité et sécurité

Le câble H07RN-F répond aux normes européennes en vigueur, garantissant une utilisation en toute sécurité dans les installations électriques résidentielles, tertiaires et industrielles. La classification ECA (Euro Class A) atteste de sa faible réaction au feu, un critère déterminant pour limiter la propagation d'un incendie en cas de problème électrique.

Installation et mise en œuvre

Grâce à sa souplesse exceptionnelle, le câble H07RN-F 5G6 est facile à manipuler et à installer, même dans des espaces restreints ou avec des parcours complexes. La gaine néoprène facilite le dénudage et le raccordement aux bornes, dominos ou connecteurs industriels.

Le câble peut être tiré dans des chemins de câbles, fixé en apparent, posé sous goulotte ou enterré sous gaine de protection selon les besoins de votre installation. Pour les installations extérieures, il est recommandé de protéger le câble des rayons directs du soleil en le plaçant dans une gaine technique ou sous une protection mécanique.

Conseils d'installation :

• Respecter un rayon de courbure minimum de 6 fois le diamètre extérieur du câble
• Utiliser des colliers de fixation adaptés tous les 30 à 50 cm en pose apparente
• Prévoir une protection mécanique (gaine ICTA ou conduit rigide) en zones de passage
• Vérifier la continuité et l'isolement avant mise sous tension
• Utiliser des protections différentielles adaptées au courant nominal

Pour consulter des exemples de schémas de câblage complets pour installations photovoltaïques triphasées, visitez notre page schémas de branchement détaillés.

Avantages du câble H07RN-F 5G6

• Configuration complète : 5 conducteurs (3P+N+T) pour toutes applications triphasées
• Section généreuse 6 mm² : Courants jusqu'à 32-40A selon conditions de pose
• Polyvalence : Usage intérieur et extérieur sans contrainte
• Souplesse exceptionnelle : Facilite les installations dans des espaces réduits
• Résistance : Gaine néoprène adaptée aux environnements difficiles
• Sécurité : Conforme aux normes européennes et classe ECA
• Durabilité : Résiste aux UV, intempéries et variations thermiques
• Économique : Vente au mètre pour ajuster précisément vos besoins
• Performance : Puissances élevées jusqu'à 22 kW en triphasé 400V

Complémentarité avec votre installation solaire triphasée

Dans le cadre d'une installation photovoltaïque triphasée complète, le câble H07RN-F 5G6 mm² s'intègre parfaitement avec les autres composants de votre système. Il est idéal pour réaliser les connexions côté alternatif (AC), de l'onduleur triphasé jusqu'au tableau électrique principal.

Pour les raccordements côté continu (DC) entre panneaux solaires et onduleur, privilégiez les câbles solaires spécifiques 6 mm² conçus pour résister aux contraintes du courant continu et aux conditions extérieures prolongées.

N'oubliez pas également le câble de terre 6 mm² pour assurer la mise à la terre de votre installation et garantir une protection optimale contre les défauts d'isolement.

Conditionnement et commande

Ce câble H07RN-F 5G6 mm² est vendu au mètre linéaire, vous permettant de commander exactement la longueur dont vous avez besoin pour votre projet. Chaque unité commandée correspond à 1 mètre de câble. Pour des longueurs supérieures, il suffit d'indiquer la quantité souhaitée dans votre panier.

Référence fabricant : H07RN-F | EAN : 0768563817526

Pour toute question technique sur le dimensionnement de vos câbles triphasés ou sur la compatibilité avec votre installation, notre équipe support est à votre disposition sur support.wattuneed.com.
