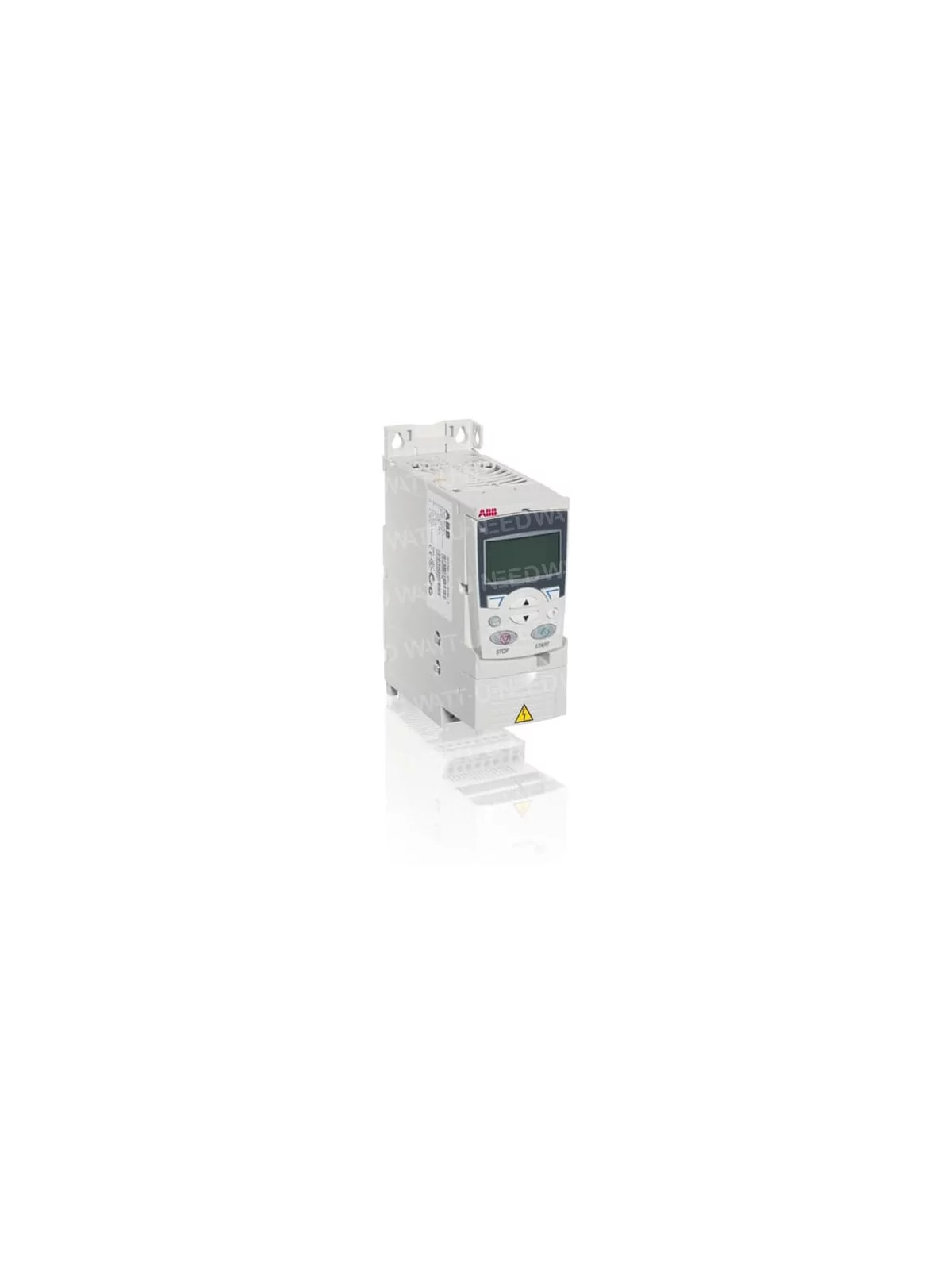

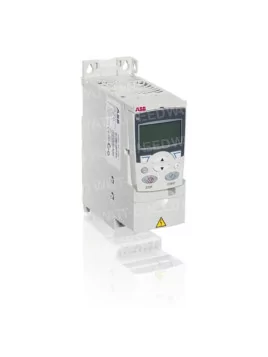

Variateur ABB ACS355 pour pompage solaire - 400V triphasé
491,31 €
TTC
0799
0712971129429
Variateur de vitesse ASC355 pour pompage solaire.
Ce modèle est destiné à l'alimentation de pompes triphasées 400Volts.
La société ABB a spécifiquement développé une gamme de variateurs pour les applications de pompage solaire. Les variateurs de fréquence ABB ACS355 sont équipés d'un software adapté au pompage solaire.
" Variateur de vitesse ASC355 pour pompage solaire "
Fonctionnel, compact et économique
Les variateurs de fréquence ABB de la gamme ACS355 sont rapides à installer, paramétrer et mettre en service.
Très compacts et économiques, leur intelligence fonctionnelle et leur haut degré de sécurité satisferont les plus hautes exigences de productivité et de performance.
Ces variateurs sont paramétrables selon les caractéristiques du moteur de la pompe à alimenter.
Ce modèle est destiné à l'alimentation de pompes triphasées 400Volts.
Applications
Les ACS355 sont conçus pour la commande des pompes en triphasé 400V. Ils sont équipé d'une fonction de démarrage progressif et d'un détection du fonctionnement à sec. Ils protègent parfaitement les moteurs des pompes.
Les points clés
- Compacité exceptionnelle et dimensions rationalisées.
- Mise en service rapide avec les macro-programmes d’application et les assistants de la micro-console.
- Arrêt sécurisé STO (Safe torque-off, SIL3) en standard.
- Contrôle vectoriel sans capteur.
- Hacheur de freinage intégré.
- Micro-console débrochable et compatible avec la gamme supérieur ACS550.
- Variantes en protection renforcée IP66 pour environnements difficiles (en option).
Caractéristiques
| Caractéristiques | Avantages | Remarques |
| disponibilité et support technique | Variateurs disponibles en permanence. Réseau dédié de prestations de service et de support technique parmi les plus étendus du marché |
Livraison rapide et fiable Offre de services et de support technique dans tous les pays du monde |
| Plage de puissance la plus large de sa catégorie (0,37 à 19 kW) | La gamme couvre une plage de puissance très large | Réduction des coûts des constructeurs de machines |
| Compacité et rationalisation des dimensions | Densité de puissance la plus élevée de la catégorie(2,8 kW/dm3) Même profondeur et même hauteur pour toute la gamme Simplification du montage en armoire et des applications multivariateurs |
Gain de place dans les espaces restreints |
| Arrêt sécurisé STO (SIL3) en standard | Fonction intégrée et certifiée STO (Safe torque-off) Prévention des démarrages intempestifs et différents types d’arret |
Moins de composants de sécurité externes Respect des exigences de la directive Machines 2006/42/EC par les constructeurs de machines |
| Programmation | Programmation en quelques minutes. le software est pré-pogrammé pour le pompage solaire | Evite de recourir à un automate (API) externe |
| Macroprogrammes et assistants de mise en service | Préconfiguration des E/S des macroprogrammes (ex., Commande 3 fils, motopotentiomètre) Réglage assisté de nombreuses fonctions : mise en route, paramétrage des données moteur0 |
Mise en service rapide du variateur |
| Boîtier FlashDrop |
Chargement en quelques secondes d’un jeu de paramètres (parmi une vingtaine) dans un variateur non raccordé au réseau |
Préconfiguration rapide, aisée et fiable des variateurs par les constructeurs de machines en grandes séries |
| Variante en protection IP66/67/UL Type 4X pour environnements difficile |
Aucune enveloppe spéciale à utiliser pour les environnements nécessitant une protection renforcée. Variateur certifiée NSF |
Gain de temps et d'argent |
0799
Références spécifiques
- UPC
- 540000214941
- EAN-13
- 5400000033292
Nouveau
Procédure de Mise à Jour du MCU pour Onduleurs
Version Professionnelle - Document Technique
Introduction
Ce document détaille la procédure complète pour effectuer une mise à jour du Microcontrôleur (MCU) des onduleurs. Cette opération est essentielle pour maintenir les performances optimales de l'équipement et intégrer les dernières améliorations logicielles.
Une mise à jour correctement effectuée garantit le bon fonctionnement de l'onduleur et prolonge sa durée de vie. Il est crucial de suivre cette procédure étape par étape pour éviter tout dysfonctionnement.
Avertissements de Sécurité
ATTENTION CRITIQUE
Une mise à jour interrompue peut rendre l'onduleur inutilisable.
Ne débranchez pas l'alimentation de l'ordinateur ou de l'onduleur pendant la procédure.
Évitez de mettre l'ordinateur en veille pendant la mise à jour.
Assurez-vous que la batterie de votre ordinateur est suffisamment chargée ou que l'ordinateur est branché sur secteur.
Sauvegardez toutes les données importantes avant de commencer la procédure.
Prérequis
Matériel Nécessaire
Un ordinateur avec un port USB disponible
Câble USB vers RS232 fourni par nous
Câble RS232 vers RJ45 fourni avec l'onduleur
L'onduleur à mettre à jour
Les fichiers de mise à jour (MCU et DSP) préalablement extraits
Logiciel Nécessaire
Logiciel "Remote Panel Reflashtool" installé
Fichiers de mise à jour décompressés et prêts à l'emploi
Configuration Initiale
Vérifications Préalables
Assurez-vous que les fichiers de mise à jour ont été extraits de leur archive compressée
Désactivez la mise en veille automatique de votre ordinateur pour éviter toute interruption
Procédure Détaillée
1 Préparation de l'Onduleur
Arrêtez certaines fonctions de l'onduleur :
Désactivez complètement la sortie de l'onduleur
Arrêtez l'alimentation par panneaux photovoltaïques (PV)
Maintenez l'alimentation par batterie et réseau active pour permettre la communication
Vérifiez l'état de l'onduleur :
Assurez-vous que l'écran de l'onduleur est allumé et fonctionnel
Vérifiez qu'aucune alarme critique n'est active
2 Connexion de l'Ordinateur à l'Onduleur
Connectez le câble USB à l'ordinateur :
Utilisez un port USB disponible et fonctionnel
Attendez que le système d'exploitation détecte le nouveau périphérique
Identifiez le port COM attribué :
Ouvrez le Gestionnaire de périphériques de Windows
Développez la section "Ports (COM et LPT)"
Notez le numéro du port COM attribué au périphérique nouvellement connecté
Ce numéro sera nécessaire pour la configuration du logiciel de mise à jour
Connectez l'autre extrémité du câble (RJ45) au port COM de l'onduleur :
Assurez-vous que la connexion est ferme et sécurisée
Vérifiez que l'onduleur reconnaît la connexion (généralement indiqué par un voyant ou un message à l'écran)
3 Mise à Jour du MCU
Lancez le logiciel de mise à jour :
Exécutez l'application "Remote Panel Reflashtool"
Attendez que l'interface principale s'affiche complètement
Configuration du logiciel :
Sélectionnez le port COM identifié précédemment dans les paramètres du logiciel
Vérifiez que la vitesse de communication est correctement configurée (généralement automatique)
Initiation de la mise à jour :
Cliquez sur le bouton "Update MCU" dans l'interface du logiciel
Sélectionnez le fichier de mise à jour MCU préalablement extrait
Confirmez votre sélection pour démarrer le processus
Suivi de la mise à jour :
Observez la progression de la mise à jour sur l'écran de l'ordinateur
Ne touchez à aucun équipement pendant cette phase
Assurez-vous que l'ordinateur ne se met pas en veille
La durée typique de mise à jour est de 5 à 15 minutes selon le modèle d'onduleur
Finalisation de la mise à jour MCU :
Attendez le message de confirmation indiquant que la mise à jour est terminée
Cliquez sur "EXIT" dans le logiciel pour fermer proprement la session de mise à jour
4 Mise à Jour du DSP (si nécessaire)
Préparation pour la mise à jour DSP :
Gardez l'onduleur et l'ordinateur connectés
Assurez-vous que l'onduleur est toujours alimenté correctement
Procédure de mise à jour DSP :
Relancez l'application "Remote Panel Reflashtool" si elle a été fermée
Suivez une procédure similaire à celle du MCU, mais en sélectionnant le fichier de mise à jour DSP
Suivez les instructions à l'écran pour compléter cette seconde mise à jour
Vérification Post-Mise à Jour
Contrôle de Version
Vérifiez dans le menu de l'onduleur que la nouvelle version du firmware est bien installée
Confirmez que la date de mise à jour correspond à l'opération que vous venez d'effectuer
Test Fonctionnel
Réactivez progressivement toutes les fonctions de l'onduleur
Vérifiez que la sortie de l'onduleur fonctionne correctement
Réactivez l'alimentation par panneaux photovoltaïques
Observez le fonctionnement pendant quelques minutes pour vous assurer de la stabilité
Résolution des Problèmes Courants
L'onduleur ne détecte pas la connexion
Vérifiez que le câble est correctement branché des deux côtés
Essayez un autre port USB sur l'ordinateur
Redémarrez l'onduleur et l'ordinateur
Échec de la mise à jour
Notez le code d'erreur affiché
Vérifiez que vous utilisez les fichiers de mise à jour corrects pour votre modèle d'onduleur
Contactez le support technique en fournissant le code d'erreur
L'ordinateur ne reconnaît pas le périphérique
Installez ou réinstallez les pilotes nécessaires
Essayez un autre câble USB si disponible
Vérifiez dans le gestionnaire de périphériques si le périphérique apparaît avec un point d'exclamation
Glossaire
MCU
Microcontrôleur, le "cerveau" principal de l'onduleur
DSP
Digital Signal Processor, processeur spécialisé pour le traitement des signaux
COM Port
Port de communication série utilisé pour la connexion entre l'ordinateur et l'onduleur
RS232
Standard de communication série pour la transmission de données
Contact Support Technique
En cas de difficulté persistante ou de questions techniques, notre équipe de support est à votre disposition :
Site Web :
support.wattuneed.com
Veuillez avoir à disposition le modèle exact de votre onduleur et le code d'erreur éventuel lors de votre contact.
