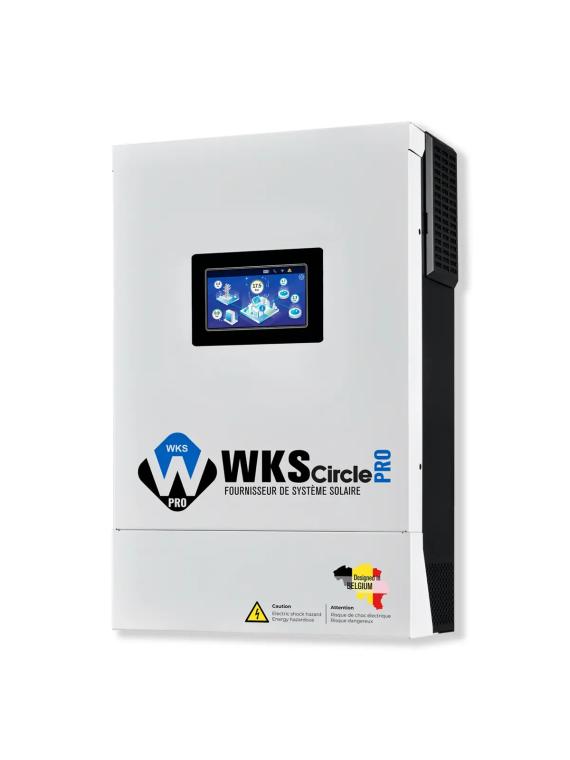

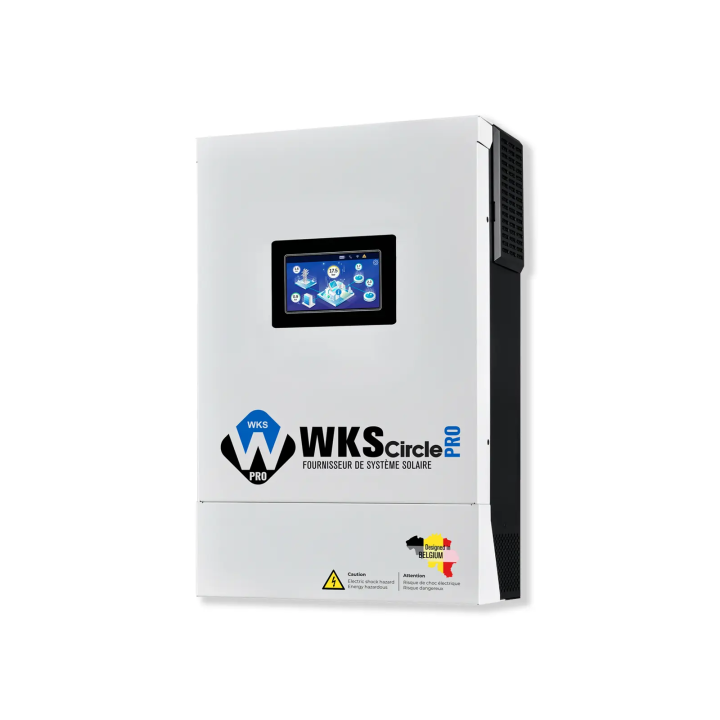

Inversor híbrido WKS EVO Circle Pro 6,5 kVA 48 V mono

Inversor híbrido WKS Evo Circle PRO 6,5 kVA 48 V

El inversor solar híbrido más avanzado de su generación

El WKS Evo Circle PRO es un inversor híbrido de última generación diseñado para instalaciones solares autónomas e híbridas. Combina en un solo dispositivo tres funciones esenciales: inversor de onda sinusoidal pura, regulador de carga solar MPPT y cargador de red. Esta arquitectura «todo en uno» simplifica considerablemente el diseño y la gestión de un sistema fotovoltaico, al tiempo que garantiza un alto rendimiento energético y una fiabilidad excepcional.

El WKS Evo Circle PRO destaca por su versatilidad, su conectividad avanzada y su capacidad para funcionar en paralelo con potencias acumuladas de hasta 39 kW.

Este modelo es ideal para viviendas autónomas (off-grid), sistemas híbridos con baterías o instalaciones industriales y terciarias que requieran un suministro eléctrico fiable y continuo.

Qué hace concretamente este inversor

El WKS EVO Circle PRO gestiona constantemente los flujos de energía entre sus paneles solares, su batería, la red o su generador, y sus aparatos:

• Convierte la energía solar en electricidad de 230 V CA de onda sinusoidal pura, con un rendimiento máximo del 93 %
• Almacena el excedente en su batería de 48 V a través de su regulador MPPT integrado de 120 A
• Alimenta sus aparatos prioritariamente desde los paneles, luego desde la batería y, por último, desde la red o el generador como refuerzo
• Protege sus cargas críticas gracias a su doble salida de CA independiente: los aparatos esenciales siguen siempre alimentados, mientras que las cargas secundarias se descargan si la batería está baja

Con entre 12 y 18 paneles solares (de 5 a 9 kWp) y un parque de baterías de 10 kWh, una vivienda de entre 100 y 150 m² puede alcanzar entre un 80 % y un 100 % de autonomía durante los meses soleados, con una reducción de la factura eléctrica estimada entre 1000 € y 1800 € al año, según el perfil de consumo.

Utilice nuestro simulador para obtener una estimación personalizada.

Un inversor todo en uno para su independencia energética

Diseñado para satisfacer las necesidades de instalaciones residenciales, profesionales o aisladas, el WKS Evo Circle PRO garantiza un suministro estable, limpio y continuo, incluso sin red eléctrica.
Gracias a su tecnología MPPT de 120 A y a su amplio rango de entrada fotovoltaica (90 V – 450 V), aprovecha al máximo la energía solar disponible, garantizando un rendimiento superior al 93 %.

Su sistema de doble salida permite gestionar por separado las cargas críticas y las secundarias: sus dispositivos esenciales siguen alimentados, mientras que las cargas no prioritarias se activan únicamente cuando la producción solar es suficiente.

Control total de su producción y consumo

El WKS Evo Circle PRO está diseñado para un control preciso e inteligente de su instalación solar.
Su pantalla LCD en color de 4,3 pulgadas muestra en tiempo real la potencia solar, el estado de carga, la tensión de la batería y el consumo instantáneo.

Gracias a su conectividad WiFi y a su aplicación móvil i.Solar, puede consultar sus datos desde cualquier lugar: producción diaria, historiales, alertas del sistema, diagnósticos remotos, etc.
Se incluye un puerto BMS para la comunicación directa con las baterías de litio modernas, lo que garantiza un equilibrio de carga perfecto y una seguridad reforzada.

Funcionamiento en paralelo: potencia escalable hasta 39 kW

El inversor WKS Evo Circle PRO puede instalarse en paralelo con hasta seis unidades idénticas, lo que ofrece una potencia total de 39 kW.
Esta flexibilidad lo hace ideal para edificios con un alto consumo: viviendas principales, empresas, talleres, edificios agrícolas, establecimientos turísticos o instituciones públicas.

Cada unidad se comunica a través de un bus paralelo inteligente para equilibrar la carga y garantizar la máxima redundancia.

La doble salida de CA: su garantía contra los cortes

Esta es una de las características más importantes del WKS EVO Circle PRO y, a menudo, se infrautiliza:

• Salida 1 — Cargas críticas: siempre alimentada, incluso si la batería está baja. Conecta aquí tu frigorífico, congelador, iluminación, router, sistema de seguridad, bomba de agua
• Salida 2 — Cargas secundarias: alimentada únicamente cuando la producción solar es suficiente o cuando la batería está bien cargada. Conecte aquí la lavadora, el lavavajillas y los aparatos no urgentes

Esta gestión inteligente le garantiza que sus aparatos esenciales nunca se apagarán, incluso en caso de baja producción o de batería parcialmente descargada.

Seguridad y fiabilidad a toda prueba

El WKS Evo Circle PRO integra un completo conjunto de protecciones electrónicas:

• Sobrecarga y sobrecalentamiento
• Sobretensión de CA y fotovoltaica
• Cortocircuito
• Inversión de polaridad
• Gestión térmica automática mediante ventilación variable

Estas medidas de seguridad, combinadas con un diseño robusto de acero ventilado, garantizan un funcionamiento duradero, silencioso y fiable, incluso en entornos exigentes.

Compatibilidad con baterías: la más amplia del mercado en su categoría

El WKS EVO Circle PRO es compatible con una amplia gama de baterías de 48 V:

Baterías de litio LiFePO4 (recomendadas):

• Pylontech US3000C, US5000 — comunicación BMS a través de puerto CAN/RS485 dedicado
• DeLong Top Energy (células BYD y CALB) — de 5,12 kWh a 15 kWh por módulo
• Leapton EL-A05 — IP65, ideal para locales húmedos
• UZ Energy L051100-A1
• Y muchas otras marcas compatibles con 48 V y BMS

Baterías de plomo-ácido (AGM, gel, plomo-carbono):

• Compatible con todas las baterías de plomo de 48 V del mercado
• Curvas de carga adaptables (absorción, mantenimiento, ecualización)
• Solución económica para emplazamientos aislados o presupuestos ajustados

El puerto BMS integrado (CAN, RS485 o RS232) garantiza una comunicación directa con las baterías de litio: el inversor adapta automáticamente los parámetros de carga según el estado real de la batería, maximizando su vida útil.

¿Para quién es este inversor?

Casas aisladas y fuera de la red
Lugares sin acceso a la red eléctrica o con una red inestable: cabañas de montaña, casas en zonas rurales, islotes fuera de la red. Autonomía total con generador de apoyo si es necesario.

Residencias secundarias
Casa de vacaciones poco utilizada: el inversor gestiona automáticamente la batería y los paneles, incluso en su ausencia. Supervisión remota a través de i.Solar.

Talleres y edificios agrícolas
Alimentación de máquinas, bombas, iluminación y sistemas de ventilación sin depender de la tarifa de la red. Reducción significativa de la factura profesional.

Proyectos de alta potencia y escalables
¿Necesita 10, 20 o 30 kW? Empiece con 2 o 3 unidades y añada otras según sus necesidades, sin necesidad de rediseñar el sistema.

Alimentación de emergencia (SAI solar)
Proteja sus equipos sensibles (servidores, sistemas de control, refrigeración) contra los cortes de red gracias a la doble salida y al conmutación automática.

¿Por qué elegir el WKS Evo Circle PRO en Wattuneed?

1. Producto superventas: elegido por miles de instaladores y usuarios en Europa.
2. Garantía y asistencia técnica a cargo de Wattuneed, especialista en energía solar desde 2008.
3. Totalmente compatible con nuestra gama de paneles, baterías y accesorios.
4. Stock permanente y entrega rápida en Europa.
5. Asistencia previa a la venta para el dimensionamiento y la configuración de su instalación.

Wattuneed le acompaña en cada etapa de su proyecto, desde el diseño hasta la puesta en marcha.

Instalación: lo que hay que saber

La instalación debe ser realizada por un electricista cualificado. Puntos importantes a verificar:

Las baterías de 48 V son obligatorias: el inversor no funciona sin un banco de baterías conectado

Prever una caja de protección de CC (fusibles o disyuntores) entre los paneles y el inversor

El cableado de la batería debe estar dimensionado para 120 A: utilice cables de sección suficiente y terminales adecuados

Para una instalación en paralelo, se necesita un cable de comunicación entre inversores (disponible por separado)

Separar bien los dos circuitos de salida de CA desde el cuadro eléctrico para aprovechar la doble salida

Es imprescindible una buena ventilación del local para garantizar una disipación térmica correcta. Se recomienda utilizar cables de sección adecuada y protecciones (disyuntores de CC, fusibles, pararrayos) adecuadas a la potencia de la instalación.

Nuestros equipos técnicos pueden ayudarle con la configuración inicial y la puesta en marcha.

1. Uso concreto – Ejemplo de instalación real

Ejemplo: Vivienda autónoma con baterías de litio

Una vivienda aislada de 120 m², equipada con:

• 12 paneles solares de 450 W (es decir, 5,4 kWp),
• 1 inversor WKS Evo Circle PRO de 6,5 kVA,
• un banco de baterías compuesto por dos baterías de litio Delong o Pylontech – 10 kWh.

El sistema funciona así:

• Durante el día, el WKS Evo Circle PRO convierte directamente la energía solar para alimentar la vivienda y recarga la batería a través de su regulador MPPT de 120 A.
• Por la noche, pasa automáticamente al modo batería y sigue alimentando los equipos esenciales (iluminación, frigorífico, congelador, telecomunicaciones).
• En caso de batería baja o de alto consumo, el cargador de CA integrado se activa y recarga las baterías a través del generador o de la red.

Resultado:

• 100 % de autonomía durante la mayor parte del año,
• reducción de la factura de electricidad de más del 80 %,
• sin cortes de corriente, incluso en lugares aislados.

Cableado y conexión

1. Conectores fotovoltaicos
2. Conectores de salida de CA (conexión de carga)
3. Conectores de entrada de CA
4. Conectores de batería
5. Puerto de reparto de corriente
6. Puerto de comunicación en paralelo
7. Disyuntor
8. Interruptor de encendido/apagado
9. Puerto de transformador de corriente externo
10. WiFi interno
11. Puerto de comunicación RS-232
12. Puerto de comunicación BMS: CAN, RS-485 o RS-232

Una colección de vídeos para entenderlo todo

Tema	Objetivo / Beneficio
Etiquetas técnicas	Descifrar la información de los inversores para elegir bien
Medición de tensión de CC	Utilizar un voltímetro para medir la corriente continua
Caja de protección	Asegurar la instalación: diferencial + toma de tierra
Conexión del inversor y las baterías Pylontech	Optimizar la instalación y el cableado
Caja de protección contra sobretensiones (polaridad)	Evitar la inversión de polaridad
Caja de protección contra sobretensiones (tierra)	Comprender la conexión a tierra
Conexión de los paneles al inversor	Maximizar el rendimiento solar
Conexión de entrada/salida de CA	Conexión eléctrica correcta
Cableado de CA (neutro/fase)	Asegurar la instalación de corriente alterna
Batería Pylontech → inversor WKS Circle	Garantizar un rendimiento óptimo
Cable de comunicación	Conexión fiable del sistema
Puesta en marcha previa del inversor	Comprobaciones previas al arranque
Circuitos alimentados por el inversor	Garantizar el buen funcionamiento y la seguridad
Arranque estándar del inversor híbrido	Comprender las indicaciones y la tensión
Parámetros básicos del inversor + baterías de litio	Optimizar ajustes y rendimiento
