Cómo instalar un inversor tetrafásico Deye en una red de 3x220 V sin conductor neutro

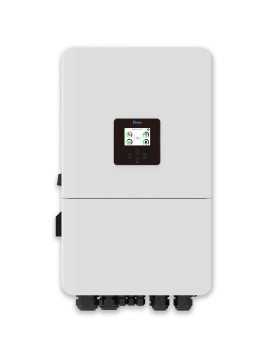

Adaptar un inversor solar a las particularidades de la red local es esencial para el rendimiento y la seguridad. En Bélgica, todavía existen redes trifásicas de 3×220 V sin neutro (red IT). La buena noticia es que los inversores híbridos Deye pueden configurarse para esta situación. En esta guía, Wattuneed le explica el procedimiento completo, las protecciones que deben aplicarse y le indica los kits solares, baterías solares e inversores solares compatibles. ¿Cuándo y por qué debe configurarse un inversor para 3×220 V sin neutro? Las redes IT (sin neutro) requieren umbrales LL (fase-fase) y un parámetro dedicado(sistema IT - el neutro no está conectado a tierra). Sin este ajuste, corre el riesgo de que se produzcan disparos no deseados y un control errático de la red. Esta guía está destinada a instaladores y particulares informados que deseen integrar un inversor híbrido Deye en una instalación 3×220 V. Requisitos técnicos SAI trifásico Deye compatible (por ejemplo, SUN-10K-SG04LP3-EU, SUN-12K-SG04LP3-EU, SUN-8K-SG04LP3-EU o SUN-15K-SG05LP3-EU). Versión HMI del inversor que permite el ajuste de 133/230 V (menú Device Info). Medidas de seguridad: desconexión CA/CC, EPI, controles de aislamiento, conformidad local. Procedimiento de ajuste paso a paso (red IT 3×220 V, sin neutro) 1) Compruebe la versión del software Abra Device Info y compruebe la versión de la HMI. A partir de las últimas versiones, están disponibles el ajuste LL: 230 VAC y la opción red IT. 2) Seleccione el estándar de red Menú Ajuste de red → Selección de red Frecuencia de red: 50 Hz (o 60 Hz según el emplazamiento) Nivel de red: seleccione LL : 230 VCA (no seleccione LN). Sistema IT - el neutro no está conectado a tierra: activar 3) Ajuste los rangos de tensión y frecuencia En Ajuste de red → Conectar: Baja frecuencia: 45,0 Hz Alta frecuencia: 65,0 Hz Baja tensión LL: 180 V Alta tensión LL: 200 V En Volver a conectar después de disparo: Baja frecuencia: 57.0 Hz Alta frecuencia: 61.0 Hz Baja tensión LL : 110 V Alta tensión LL: 200 V Retardo de reconexión: 60 s 4) Protección IP (tensión/frecuencia) Sobretensión (media de 10 min): 260 V Tasa de rampa normal: 18 Tasa de rampa de reconexión: 36 Protección Fase 1 Fase 2 Umax 265 V 265 V Umin 100 V 100 V Fmin 47 Hz 57 Hz Fmáx 57 Hz 62 Hz Buenas prácticas y control de calidad Prueba de coherencia: validar la detección trifásica y, a continuación, simular los umbrales (banco o variador) para comprobar los disparos. Medición del aislamiento: indispensable para las redes informáticas. Registro de eventos: recopilar registros tras la puesta en servicio. EMS: tiempo de uso, inyección cero, carga inteligente. Una vez configurado el SAI, aproveche las funciones EMS para optimizar su autoconsumo: Tiempo de uso: programe la carga/descarga de la batería en función de las tarifas (valle/punta). Inyección cero: limite la exportación con TC (práctico en Bélgica para mantenerse por debajo de 3,68 kVA de inyección). Carga inteligente: controle una carga no crítica (por ejemplo, un calentador de agua) con el excedente fotovoltaico. Para una visión general de las funciones avanzadas de Deye: 12 funciones avanzadas de Deye. Análisis económico sencillo (Bélgica/Francia) Con la opción de inyección cero y un gran campo solar (por ejemplo, Pylontech US5000 - 4,8 kWh), puede utilizar el excedente fotovoltaico en lugar de inyectarlo gratuitamente. En horas punta, a 0,28-0,35 €/kWh, descargar 5 kWh/día representa 1,40-1,75 €/día, o 500-640 €/año. Con 2 módulos (≈ 9,6 kWh útiles), la suavización de la tarifa y el confort aumentan, respetando la limitación de 3,68 kVA. "En un emplazamiento de 3×220 V, poner un Deye en modo IT y activar el Tiempo de Uso nos permitió reducir los picos de red y aumentar el autoconsumo en más de un 25%." Caso de uso: casa + carga de VE Ejemplo: casa 3×220 V sin neutro, 6 kWp de paneles, Deye 10 kVA, y 9,6 kWh en Pylontech. Programación: 00:00-06:00: carga de VE + batería fuera de horas punta (techo de potencia) 06:00-22:00: descarga de baterías (prioridad para cargas domésticas) 22:00-00:00: mantenimiento del SOC mínimo (desconexión de seguridad) Resultado: menos kWh comprados en horas punta y mayor ganancia solar. Productos recomendados (selección Wattuneed) Inversores híbridos Deye: SUN-8K, SUN-10K, SUN-12K, SUN-15K Baterías solares de litio: Pylontech US5000 4,8 kWh, Pylontech US2000C 2,4 kWh Kits solares listos para usar: Nuestros kits solares (autoconsumo y almacenamiento) CTA - Actúa 👉 Descubre la gama de inversores híbridos Deye: SUN-8K | SUN-10K | SUN-12K 👉 Dimensiona tu batería solar: Pylontech US5000 👉 Elige un kit solar de autoconsumo: Ver los kits PREGUNTAS FRECUENTES Puede funcionar un Deye sin neutro?Sí, activando el sistema IT - neutro sin toma de tierra y eligiendo LL: 230 V. Qué umbrales recomiendan para 3×220 V?Consulte la tabla de protección anterior (Umin/Umax, Fmin/Fmax) y adáptela en función de las limitaciones locales. ¿Es posible la exportación cero?Sí, mediante TC; práctico para respetar el límite de inyección de 3,68 kVA. ¿Qué tipo de almacenamiento debo utilizar?Los módulos de litio Pylontech (US2000C/US5000) son modulares y de eficacia probada. ¿Puedo añadir FV acoplados a CA?Sí, Deye gestiona el acoplamiento de CA con corte de frecuencia cuando la batería está llena. Datos de contacto de Wattuneed WattuneedRue Henripré 12, 4821 Andrimont, Bélgica📞 +32 87 45 00 34 - 📧 info@wattuneed.com Esquema de ajuste de la pantalla Deye (alt: "Ajuste del inversor solar Deye en 3×220 V sin neutro") Foto cuadro eléctrico IT (alt: "Red IT trifásica 3×220 V sin neutro") Visual del pack Deye + Pylontech (alt: "Kit solar con inversor híbrido y batería solar") "Wattuneed me proporcionó los parámetros exactos para el 3×220 V: puesta en servicio sin problemas y cero riesgos en la red".
