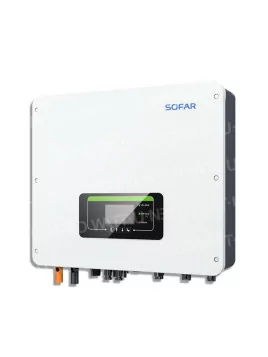

Cómo conectar correctamente el puerto COM de un inversor Sofar HYD

Introducción

Los inversores híbridos Sofar HYD están equipados con un puerto de comunicación multifunción (a menudo denominado COM), esencial para la gestión inteligente de baterías, contadores y módulos de supervisión. La correcta conexión de este puerto garantiza un funcionamiento óptimo del sistema.

¿Para qué sirve el puerto multifunción?

Este puerto de 16 pines permite :

• Comunicación RS485 con un contador de energía
• Comunicación RS485 o CAN con una batería inteligente
• Conexión en cascada entre varios inversores
• Monitorización mediante dongle externo

Diagrama de conexiones del puerto multifunción

A continuación se muestra la asignación de pines, extraída del manual técnico de Sofar:

1

2

34

5

6

7

8

9

GND_S

BMSBMS

GND_S

485TXO+

485TXO-

VCC

Ejemplo de uso

• Contador (p. ej. DTSU666) ➝ RS485A2 (PIN 5) y RS485B2 (PIN 6)
• Batería Sofar BTS ➝ CANO_H (PIN 7) y CANO_L (PIN 8)

BMS

• RS485 (Pylontech) ➝ 485TXO+ (PIN 10) y 485TXO- (PIN 11)

El puerto detecta automáticamente si la batería está comunicando en CAN o RS485.

Consejos de instalación

• Utilice conectores originales o certificados para garantizar la estanqueidad (IP65
• )
• Respete las polaridades A+/B- en RS485
• Utilice una terminación RS485 de 120Ω si el cable supera los 50 m
• Nunca alimente manualmente el pin VCC (PIN 16)

Productos compatibles disponibles en wattuneed.com

• Batería Sofar BTS 5K
• Contador DTSU666
• Inversor Sofar HYD 15KTL-X
