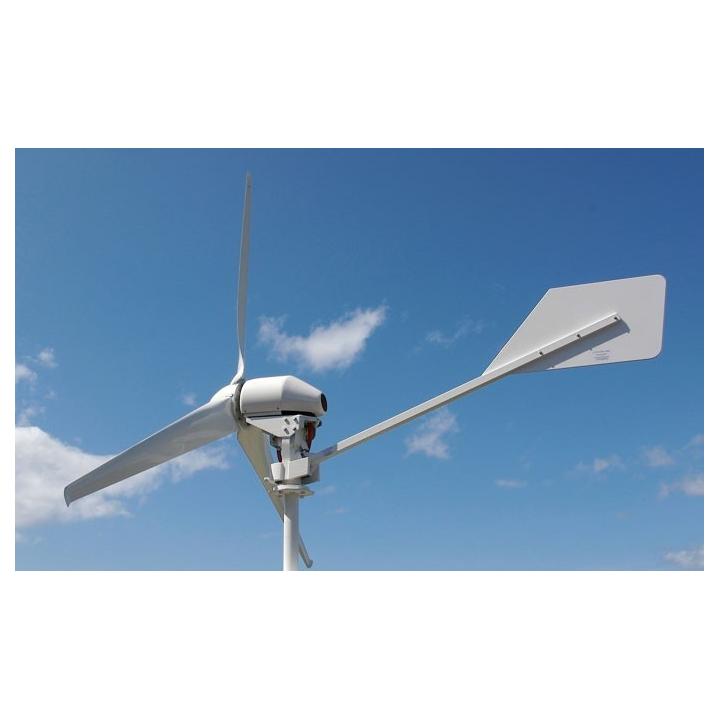

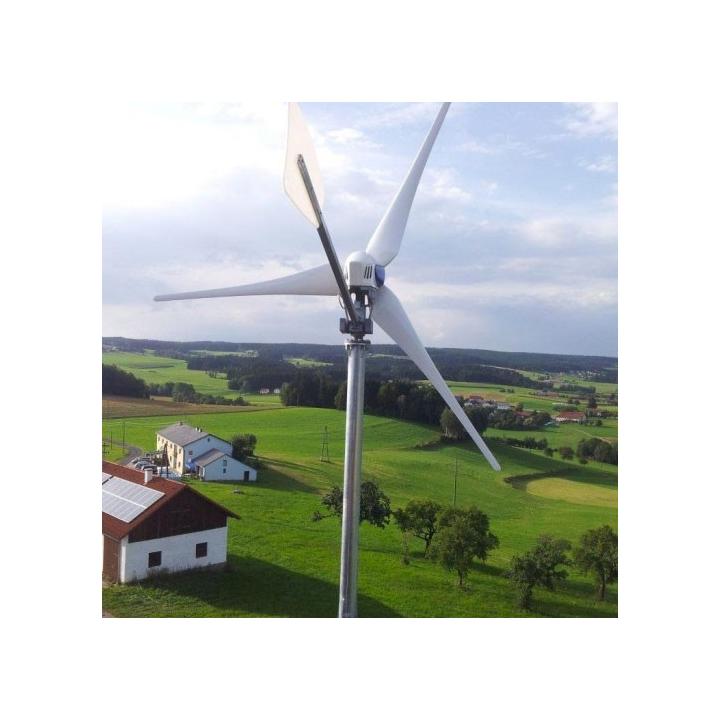

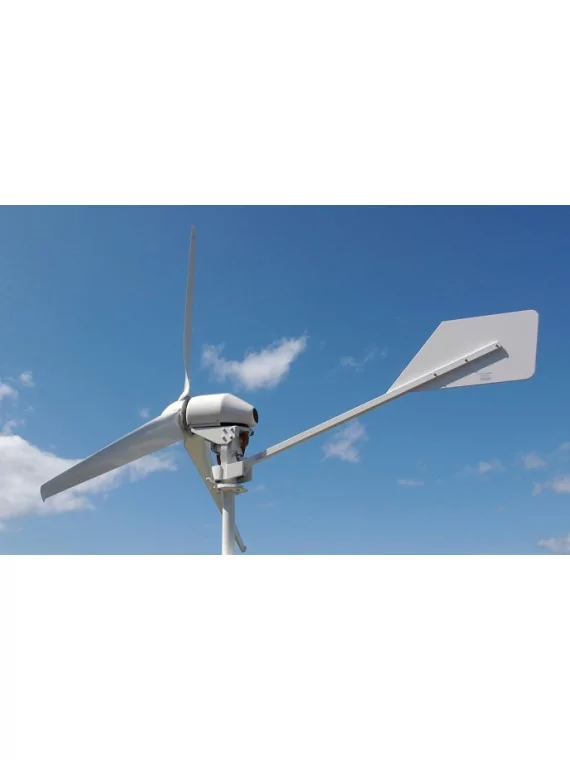

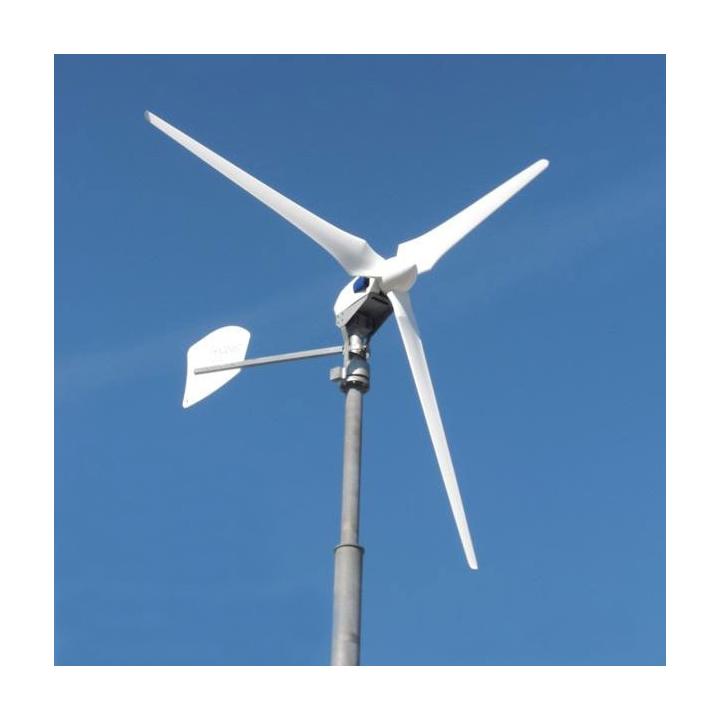

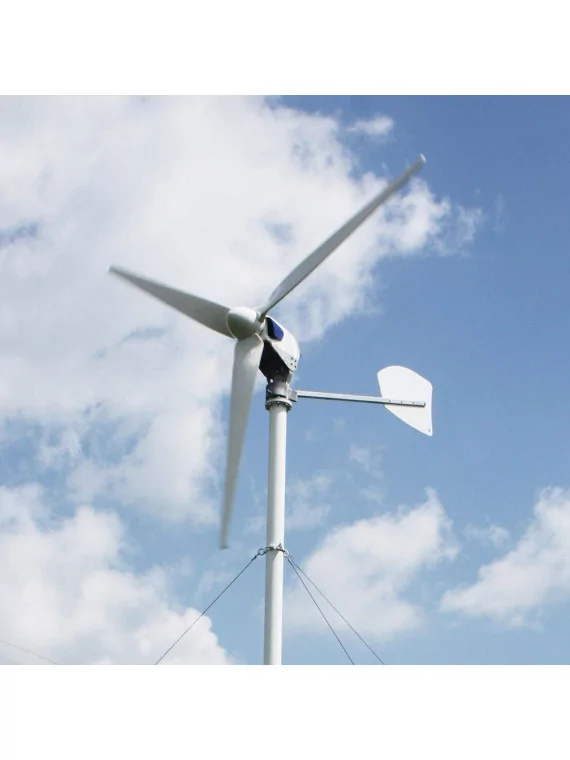

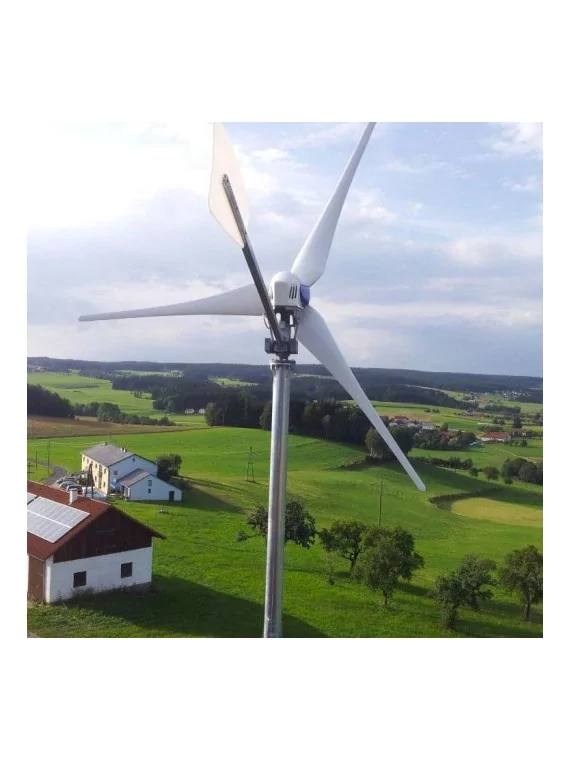

Aerogenerador Antaris 7,5 kW: para red eléctrica y calentador de agua (calentador de agua no incluido)

El aerogenerador Antaris está especialmente adaptado a sitios del interior. Puede cargar una batería en 24 VDC o 48 VDC y sistemas de calefacción de energía. Debido a su diseño robusto, el aerogenerador Antaris también es adecuado para lugares propensos a tormentas.

Las palas del rotor están laminadas a mano y se benefician de un perfil aerodinámico diseñado por ordenador, también se equilibran estática y dinámicamente. Cada hoja tiene un número de identificación y viene con su documentación apropiada. La mayor importancia ha sido garantizar la velocidad y simplicidad de instalación de este aerogenerador.

Gracias a su diseño robusto y cuidadoso, el aerogenerador antaris tiene una excelente eficiencia y se ofrece a un precio muy atractivo.  Se inicia muy rápidamente (comenzando ya a una velocidad de viento de 2,2 m/s) y funciona silenciosamente (43 dB). Por lo tanto, este aerogenerador se puede instalar en zonas residenciales.

---

Características técnicas



Generador



• Rotor imán permanente sin escobas ni engranajes. ¡No requiere mantenimiento!
• Imanes permanentes NdFeBo muy potentes para una gran eficiencia, resiste hasta 150oC
• Fase
• Elevador separado
• Rotación en ambas direcciones
• Tensión 0-1000 V
• Inicia la producción a unos 75 t/mn
• Potencia: 7.500 vatios a 330 t/mn y 400V
• Curva de potencia lineal
• Peso: 87kg
• Aluminio Carter, enfriamiento de la superficie y base de fijación
• Protección IP56

---

Rotor



• Bujes de conexión con correa de aluminio y placa de sobrepresión
• Tornillos de ajuste de acero inoxidable y contra-tuercas
• Palas de rotor de fibra de vidrio y fibra de carbono laminada
• Perfil aerodinámico diseñado por ordenador
• Reducción de ruido en el extremo de las cuchillas
• 6.5m de diámetro
• Peso de la hoja: 9,2 kg
• Equilibrado dinámicamente
• Sentido rotacional en sentido antihorario
• Velocidad de rotación de hasta 300 t/mn
• Tapa de spinner GRP
• El color del rotor de su elección

---

Chasis



• Girouette hdPE resistente a la intemperie
• Elemento de soporte: tubo cuadrado de acero inoxidable
• Todos los accesorios roscados están hechos de acero inoxidable y están equipados con tuercas
• Soporte de acero para el generador, configurado para plug-in en el bastidor del rodamiento de azimut, totalmente galvanizado
• Protegido por un sistema patentado de posicionamiento de la hoja del rotor
• Adaptador de mástil con conector de brida (tubo de 139 mm)

---

Protección contra tormentas



• Cambio del rotor pálido a la posición de "helicóptero"
• Control electrónico de turbinas

---

Armario de control



• Sistema de control con monitor de voltaje
• Control electrónico de turbinas con regulador
• Protecciones del conector contra las inversiones de polaridad
• Control de las fases del alternador durante el modo turbina
• Interruptor de apagado de emergencia
• Reinisolizador del interruptor de llave (extraíble)
• 2 x 3 Kw de resistencia al frenado

---

Inversor Smart Power Electronics de 7,5 kW



MODERNO - FLEXIBLE - PODEROSO

Carga máxima del aerogenerador de 20 kW (SW-10)
Emparejamiento de la red trifásica con 10 kW (SW-10)
Gestión flexible e inteligente de cargas de energía limpia, calefacción, batería y descarga a través de 4 salidas de energía CC separadas
Contador de energía para alimentación y calefacción
Control de la potencia reactiva
Interfaz de búfer de batería - opcional



PROFITABLE - SEGURO

Funciones de control integradas para un aerogenerador Control inteligente y finamente decidido de la curva característica para un uso óptimo del viento
Curva característica libremente seleccionable dependiendo de la tensión o la velocidad
Muchas funciones de monitoreo, como la velocidad del viento o la velocidad
Interruptor para apagar KWEA con otras características de seguridad



Compacto

Conexión directa del generador de partículas sin equipo adicional
Amplia gama de voltaje de entrada para generadores de partículas
Diseño compacto de la caja con un área de conexión de apertura separada
Refrigeración pasiva por convección en una amplia gama de rendimiento
Protección integrada de la red/sistema (protección NA según VDE AR-N 4105)



Comunicativo

Pantalla gráfica incorporada
Servidor web integrado
Práctico PC Smart!wind Explorer uso y configuración de la interfaz



ZONAS DE APLICACIÓN

Pequeñas turbinas eólicas
Pequeñas centrales hidroeléctricas
Minicogeneración



Característica

Datos generales	SW-7.5
Tamaño	656 x 472 x 234 mm
Peso	42 kg
Clase de protección	IP54
Enfriamiento	Aire pasivo/ventilador controlado según la demanda
Cómo funciona en el rango de temperatura	-25 grados Celsius ... -40 grados Fahrenheit - desmantelamiento automático
Eficiencia global	No más del 94%.
Consumo limpio	18 W - Esperando
	83 W - Oferta activa
Lado del generador de entrada
Tipo de generador	excitado constantemente / 3 fases
Elevador del lado del generador	B6
	60...500 VLL
	310 ... 500 VLL - para una potencia total de 10 kW
	600 VLL - máximo
Rango de tensión de entrada (controlador-conductor)	20 A - valor nominal
Corriente de entrada (valor nominal)	40 A - máx. 5 s
Potencia de entrada	15 kW - valor de la cara
Corriente de entrada (valor nominal)	30 kW - máx. 5 s
Valor máximo limitado por la resistencia a la carga	0 Hz ... 150 Hz
Frecuencia de entrada	Control de aislamiento
Generadores de monitoreo	Control de temperatura
	Control de velocidad
Lado del sector de salida
Lado del sector del inversor	IGBT B6
Número de fases	3
Potencia de salida (valor nominal)	7,5 kW
Tensión de salida	400 VLL - valor nominal
	318 ... 460 VLL - alcance elegible
Corriente de sobresfues (valor nominal)	0 ... 11 A
Frecuencia de salida	0 Hz ... 150 Hz
Concepto de separación	sin transformador - sin aislamiento galvánico
Factor de potencia - cos	3%
Factor de potencia - cos	regulado a 1 - regulación según VDE AR-N 4105
Resistencia a cortocircuitos	Control de corriente
Protección de la red/sistema - ENS	VDE AR-N 4105

---



Monitorización del cargador de batería en 48 VCC
