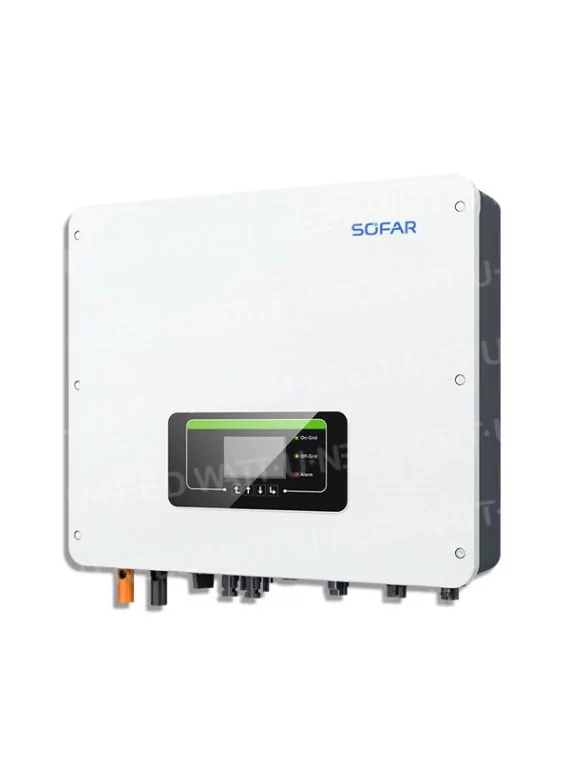

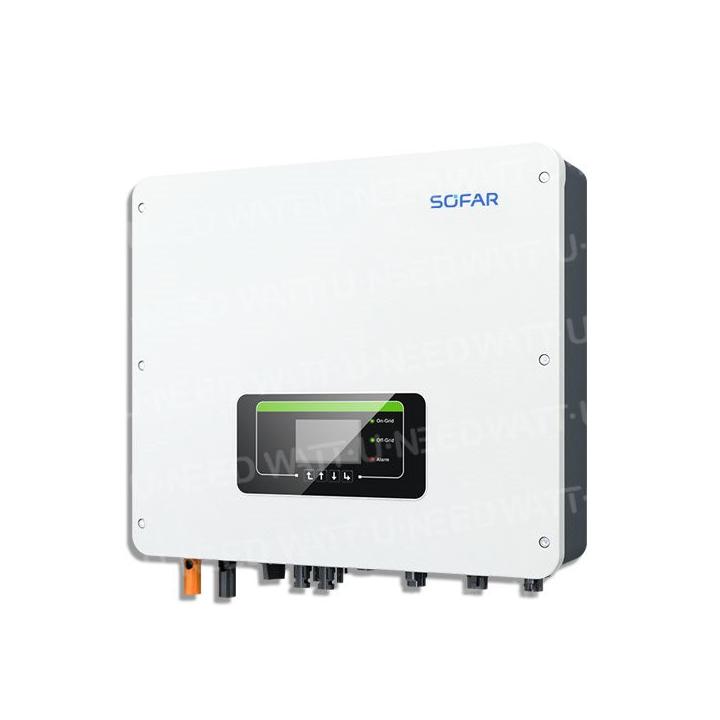

Einphasiger Hybrid-Wechselrichter Sofar Solar 3 kVA - HYD3000-EP

Sofar 3kW Hybrid-Wechselrichter: Energieautonomie und Flexibilität

Einphasiger Hybrid-Wechselrichter - die perfekte Lösung, um die Energiespeicherung in Ihrer PV-Anlage mit netzinternen und netzfernen Funktionen zu ermöglichen.

Der HYD 3000...6000-EP ist der neue Hybrid-Wechselrichter mit vielen Talenten für Solar- und Speicheranwendungen. Während eines Netzausfalls kann er dank seines integrierten EPS-Anschlusses innerhalb von 10 ms bis zu 5 kW Notstrom (EPS) bereitstellen. Das integrierte Energiemanagementsystem verfügt über mehrere benutzerfreundliche Modi, die die Nutzererfahrung optimieren, einschließlich eines automatischen Selbstbedienungsmodus. Der Nutzer kann auch verschiedene Zeit- und/oder Datumsbereiche oder Regeln für den Wochentag festlegen. Alle Modi können einfach auf dem großen LCD-Bildschirm eingestellt werden.

Mit dem Wechselrichter wird ein WiFi-Schlüssel mitgeliefert, um den Wechselrichter einfach mit dem Sofar-Überwachungsportal zu verbinden.

Hoher Wirkungsgrad

- Maximaler Wirkungsgrad von 99,9 %.
- Präziser MPPT-Algorithmus in Echtzeit für maximale Auslastung.
- Großer Betriebsbereich der Eingangsspannung

Flexible Konfiguration

Der Wechselrichter funktioniert mit Blei- (GEL) oder Lithium-Batterien.

Verwendung im Sicherungsmodus (Back-up)

Ein Wechselrichter kann als "Back-up" verwendet werden, ohne dass Photovoltaikmodule erforderlich sind. In diesem Modus übernimmt der Wechselrichter die Rolle einer USV, um Ihre Geräte vor Netzunterbrechungen zu schützen. Folglich schützt ein Wechselrichter Computer und audiovisuelle Geräte oder andere empfindliche Lasten, indem er einen konstanten Stromfluss bereitstellt. Die EPS-Funktion sorgt dafür, dass die Stromversorgung mit einer Umschaltzeit von weniger als 10 ms gewährleistet ist.

Verwendung im Hybridmodus

Der Wechselrichter bezieht seine Energie nur dann aus dem Netz, wenn die Batterie erschöpft ist und die Solarenergie nicht genug Strom produziert, um den Verbrauch zu decken.

Alles in einem. Flexible und kostengünstige Systemlösung

- Freie Wahl des Aufstellungsortes dank IP65.
- Einfache Installation und Wartung durch "Plug & Play"-Anschluss.
- Auswahl der Schnittstelle - Wi-Fi / RS485 /GPRS.
- LCD-Bildschirm + LEDs
- Integrierte Nullexportfunktion

Geringe Wartungskosten

- Abnehmbarer Deckel für eine einfache Installation.
- Abdeckungen aus rostfreiem Aluminium
- Eine flexible Kontrolllösung

Standardanzeige

Das Display zeigt alle relevanten Informationen über den Wechselrichter an.

Verkabelung und Anschluss

1. BATTERY - + und - Eingangsklemmen der Batterie
OFF
2. / ON - DC-Schalter
3. PV 1 & PV 2 - Solareingänge (männlich und weiblich)
WIFI -
4. GPRS - USB-Stick-Anschluss - Wi-Fi
5. COM - Kommunikationsanschluss
6. Link
7. Port
8. 0 & &
9. 1 - Verbindungsport 0 und 1
Grid connection port -
10. Netzverbindungsport
11. Load connection port - Lastverbindungsport
12. External LCD Terminal - Anschlussport für externen LCD-Bildschirm

Hybrid-Wechselrichter: Betriebsarten

Eigenverbrauch (Self-use Mode)

1. Wenn die PV-Erzeugung dem Verbrauch entspricht, lädt oder entlädt der Wechselrichter die Batterie nicht.
2. Wenn die PV-Erzeugung den Verbrauch übersteigt, wird die überschüssige Energie in der Batterie gespeichert.
3. Wenn die Batterie voll ist oder ihre maximale Ladeleistung erreicht hat, wird die überschüssige Energie in das Netz exportiert
.
4. Wenn die PV-Erzeugung geringer ist als der Verbrauch, wird die Batterie entladen, um Energie an die Lasten zu liefern.
5. Wenn der Energieverbrauch der Verbraucher die PV-Erzeugung übersteigt und die Batteriekapazität diese Differenz nicht ausgleichen kann, wird der Wechselrichter Energie aus dem Netz importieren.
6. Einspeisepriorität: PV > Batterie > Netz
7. Verbrauchspriorität: Lasten
> Batterie >
8. Netz

Modus für Nebenzeiten (Time-of-Use Mode) :

1. Der Nutzer kann bis zu vier Regeln festlegen, wann die Batterie aufgeladen werden muss.
2. Jede Regel kann aktiviert oder deaktiviert werden und umfasst Uhrzeit, prozentuale Batterieladung (SOC), Ladeleistung, Wirksamkeitsdatum und Wochentage
.

Zeitplanmodus (Timing Mode) .

1. Der Nutzer kann feste Tageszeiten festlegen, zu denen der Akku mit einer bestimmten Leistung geladen oder entladen
werden soll.
2. Es können bis zu vier Regeln festgelegt werden, und jede Regel kann separat für das Laden oder Entladen aktiviert oder deaktiviert werden
.

Passivmodus (Passive Mode) .

1. Für Systeme mit externen Energiemanagementsystemen bestimmt, die das Modbus RTU-Protokoll zur Steuerung des Wechselrichters verwenden.
2. Wenn die Batterie vollständig geladen ist oder ihre maximale Ladeleistung erreicht hat, wird die PV-Erzeugung durch Anpassung des maximalen Leistungspunkts (MPPT) reduziert
.
3. Wenn die PV-Erzeugung geringer ist als der Verbrauch, versorgt die Batterie die Lasten
.

EPS-Modus (EPS Mode) .

1. Wenn dieser Modus aktiviert ist, versorgt der Wechselrichter die Lasten mit Energie, wenn er netzfern ist, z. B. wenn keine Verbindung zum öffentlichen Netz besteht oder während Stromausfällen.
2. Wenn die PV-Produktion höher ist als der Verbrauch, wird der Überschuss in der Batterie gespeichert
.

Diese Modi ermöglichen es dem Nutzer, die Art und Weise, wie die Energie gespeichert und genutzt wird, flexibel zu steuern und so die Nutzung der Batterien und der Solarstromerzeugung zu optimieren.

Retro-Fit

Optimierung einer bestehenden netzgebundenen Anlage

SolarMan Smart

SofarSolar definiert die Zukunft der Energieversorgung mit intelligenten Wechselrichtern neu. Unsere Wechselrichter verfügen über fortschrittliche Überwachungsfunktionen und sind standardmäßig mit einem WiFi-Stick ausgestattet, der den Weg für eine nahtlose Konnektivität ebnet. Wählen Sie Ihren Weg zur Effizienz mit Optionen wie Ethernet Key, GPRS oder LTE. Verwandeln Sie jede Anlage in eine digitale Symphonie, in der Solarenergie zu einem vernetzten, intelligenten und nachhaltigen Erlebnis wird. SofarSolar, Ihr Partner für eine intelligentere und brillantere Energieversorgung.

Apple Store - Solarman Smart

Android - Google Play - Solarman Smart

Schritte zur Einrichtung:

1. Nachdem Sie die Anwendung gestartet haben, registrieren Sie sich als neuer Benutzer oder geben Sie die aktuellen Zugangsdaten von SOLARMAN ein.
2. Erstellen Sie ein neues System und speichern Sie die Systemdaten.
3. Scannen Sie den Barcode des Stick Loggers, um dem System einen Wechselrichter zuzuordnen.
4. Greifen Sie auf das neu erstellte System zu, um den Stick Logger (Gerät/Logger) einzurichten.
5. Halten Sie die Taste am WiFi-Stick 1 Sekunde lang gedrückt, um den WPS-Modus des Sticks zu aktivieren, damit das Smartphone mit dem WiFi-Stick verbunden werden kann.
6. Wählen Sie nun Ihr lokales WiFi-Netzwerk für den Internetzugang aus und geben Sie Ihr WiFi-Passwort ein.
7. Der WiFi-Schlüssel ist mit den Zugangsdaten konfiguriert.

5 Jahre Garantie für zuverlässige Energie

Tauchen Sie mit den Hybrid-Wechselrichtern von Sofar Solar vertrauensvoll in die Energiezukunft ein, denn wir garantieren die außergewöhnliche Leistung unserer Produkte für 5 Jahre. Diese Garantie ist ein Symbol für unser Engagement für Qualität und bietet Ihnen die nötige Ruhe, um das Potenzial der Hybrid-Energie voll auszuschöpfen und Ihren Alltag in ein zuverlässiges und nachhaltiges Energieerlebnis zu verwandeln.

Eigenschaften

derBatterie

BMS ()

)

:

Maximale

Maximale Eingangsspannung

.

V

2

PT

an das

netz

6000

netz

Max.

L

Nennfrequenz

1

,

.

Wirkungsgrad

,

Maximaler,

Ja

Ja

Schutz vor

:

30℃~+60℃

.

0~100%

4000

.

,

5

Zertifizierungen

EMC

,

IEC,

VDE V
