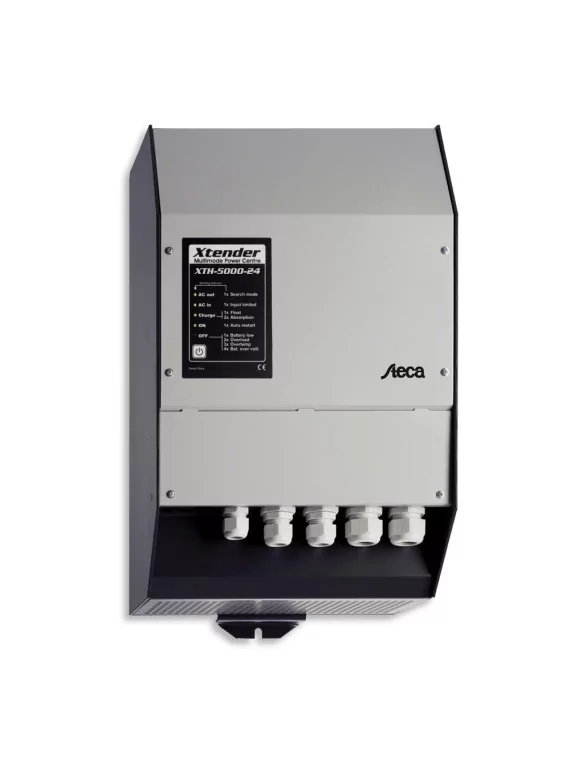

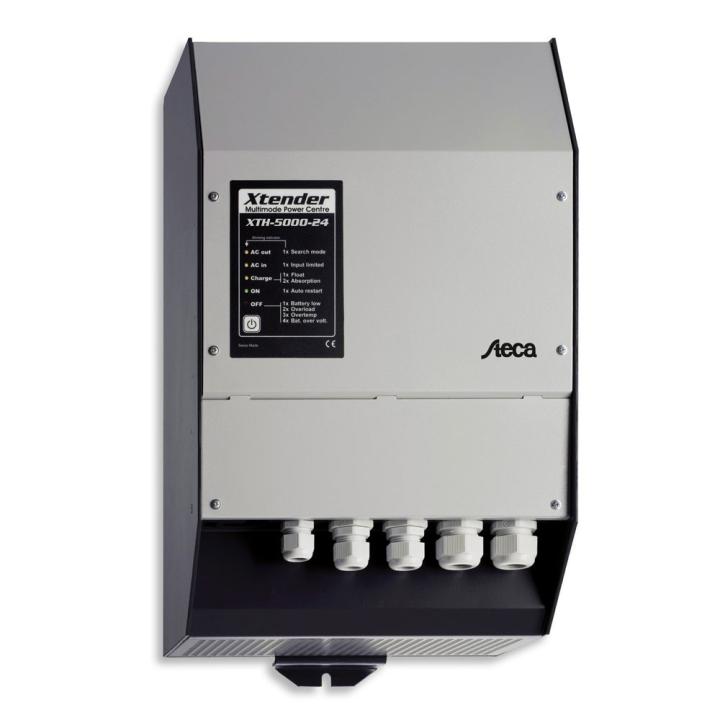

Wechselrichter Steca Xtender XTH von 0,5kVA bis 7 kVA

" High-End-Wechselrichter mit reinem Sinus und geringem Stromverbrauch "

Der Wechselrichter, der Batterielader, die Schaltfunktion und die Unterstützung externer Wechselstromquellen sind die Grundfunktionen des Kombiwechselrichters der Steca Xtender-Serie. Diese Funktionen können vollautomatisch kombiniert und gesteuert werden und bieten so einen außergewöhnlichen Bedienkomfort und eine sehr gute Ausnutzung der verfügbaren Energie.

Mehrere Steca Xtender XTH-Wechselrichter können parallel und {linkpopup id=3phase'} geschaltet werden. Dies ermöglicht also den gleichzeitigen Betrieb von bis zu neun Steca Xtender.

---

Multifunktionskontakte

Diese potentialfreien Kontakte können für viele verschiedene Anwendungen programmiert werden. Sie können auf jedes externe oder interne Ereignis in der USV reagieren (Netzverfügbarkeit, Batteriespannung, Fehlermeldung ...). Es ist auch möglich, sie als Timer zu programmieren oder sie während eines bestimmten Zeitraums (nachts, am Wochenende ...) zu aktivieren. Sie können also als Einschaltvorrichtung für den Generator dienen, um kleinere Verbraucher abzuschalten, eine Fehlfunktion anzuzeigen und die Batterie je nach Situation aufzuladen usw.

---

Smart-Boost-Funktion

Mit der Smart-Boost-Funktion kann die Leistung einer anderen Wechselstromquelle, wie z. B. eines Generators oder einer Erdverbindung, erhöht werden, auch wenn es sich um spezielle Verbraucher (induktiv, unsymmetrisch oder mit hohem Einschaltstrom) handelt. Der Steca Xtender XTH kann auch mit fast allen bereits vorhandenen Wechselrichtern kombiniert werden, um die verfügbare Leistung zu erhöhen.

---

Produktmerkmale

• Reine Sinusspannung
• Hervorragende Überlastbarkeit
• Optimaler Batterieschutz
• Einstellbarer integrierter Batterie
• lader
• Mehrstufig programmierbarer Batterielader mit Leistungsfaktorkorrektur (LFK)
• Automatische Verbrauchererkennung
• Standby-Lasterkennung von einem niedrigen Wert aus in einem weiten Bereich einstellbar
• Parallelschaltbarkeit
• Sehr hohe Zuverlässigkeit Mögliche
• Einsatz als Notfallsystem oder unterbrechungsfreie Stromversorgung (USV)
• Multifunktionskontakt
• Einstellbare Leistungsverteilung (Power Sharing)
• Zuverlässigkeit und Diskretion für alle Arten von Verbrauchern
• Ergänzung von Wechselstromquellen (Smart Boost)
• Automatische Ergänzung bei hohen Leistungsspitzen (Power Shaving)
• Schnelles Schaltrelais
• Hoher Energieeffizienzgrad
• Regelung durch einen digitalen Signalprozessor (DSP).

---

Elektronische Schutzfunktionen

• Tiefentladeschutz
• Abschaltung bei Batterieüberspannung
• Übertemperatur- und Überlastungsschutz
• Kurzschlussschutz
• Schutz vor umgekehrter Polarität durch interne Sicherung (nicht Steca Xtender XTH 3000)
• Akustischer Alarm bei Tiefentladung oder Überhitzung

Anzeigen

• 5 LEDs zeigen die Betriebszustände an

Bestellung

• Hauptschalter
• Einstellbare Lasterkennung

Zertifikate

• Entspricht den europäischen Normen (CE)
• Entspricht der RoHS-Richtlinie.

Charakterisierung der Betriebsleistung

S

ystemleistung

12V

Dauerleistung

2500 VA

000 VA

Leistung 5 Sek.

500 VA

Wirkungsgrad max

3 %

Eigenverbrauch Standby / ON

4 W / 1,4 W

265 V AC (einstellbar : 150 V AC ...

2

65 V AC

Einstellbarer Ladestrom

A

160 A

Max. strom

d

es Transfersystems

50 A

Ein	gangsfrequenz

65 Hz

Akkuspannung

,5 V .

17 V

AC-Ausgangsseite

Netzspannung

230 V AC +/-2 % / 190 V AC

245 V AC (reine Sinuskurve) / 120 V AC

Netzfrequenz

50 Hz, einstellbar: 45 Hz

65 Hz +/-0,05 % (quarzgesteuert)

Verbrauchererkennung (Standby)

W .

25 W

Betriebsbedingungen

Umgebungstemperatur

°C .

+55 °C

Installation und Konstruktion

Schutzgrad

P 20

Abmessungen (X x Y x Z

00 x 497 x 250

mm

Gewicht

34 kg

---

Option

Die gesamte Steca Xtender XTH-Reihe ist optional erhältlich (im Menü oben).

3000-12, 5000-24, 6000-48, 8000-48

(Datasheet zum Herunterladen)
