Befestigungsset für Bodenkonstruktion

158,16 €
Inklusive Steuer
08081
0712971131026

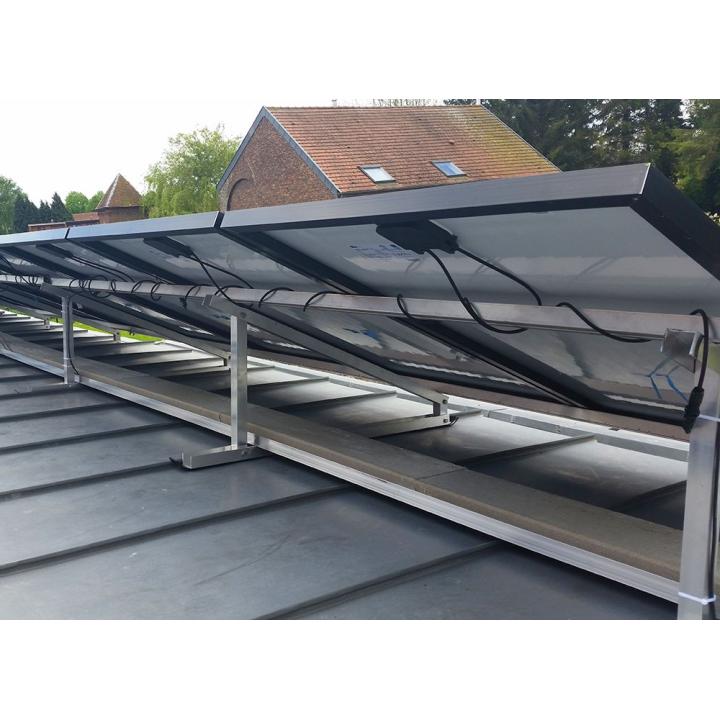

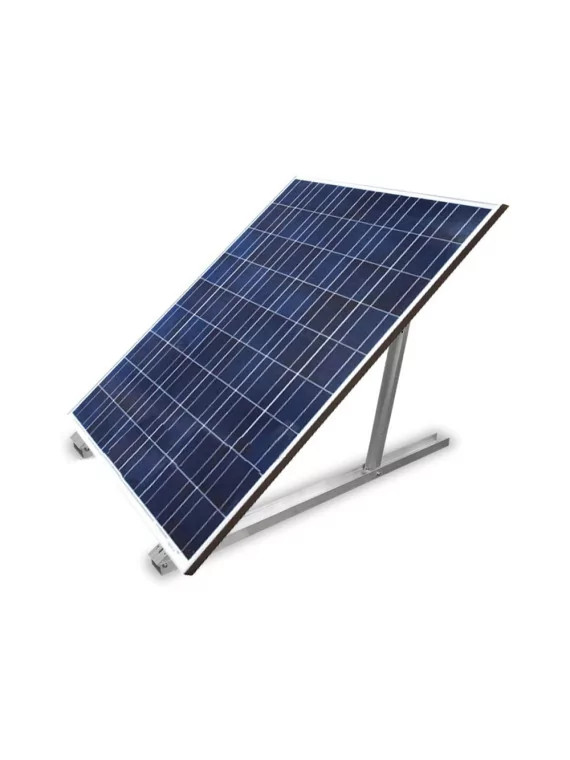

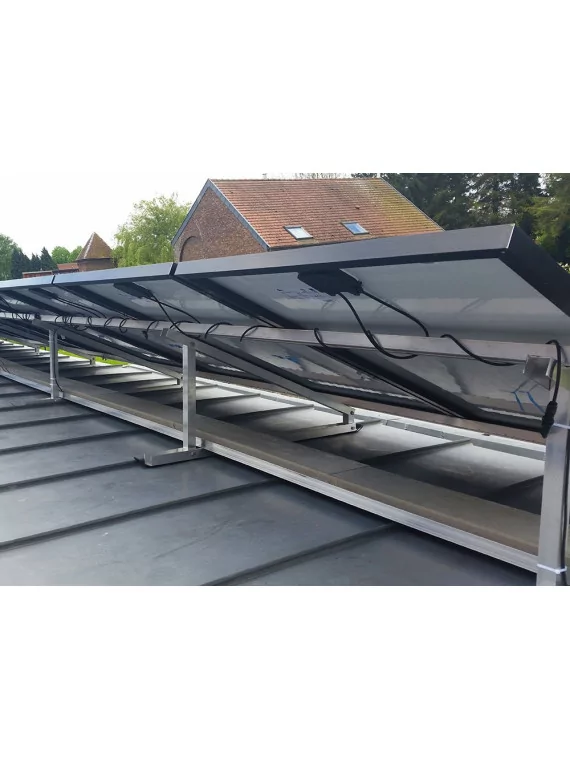

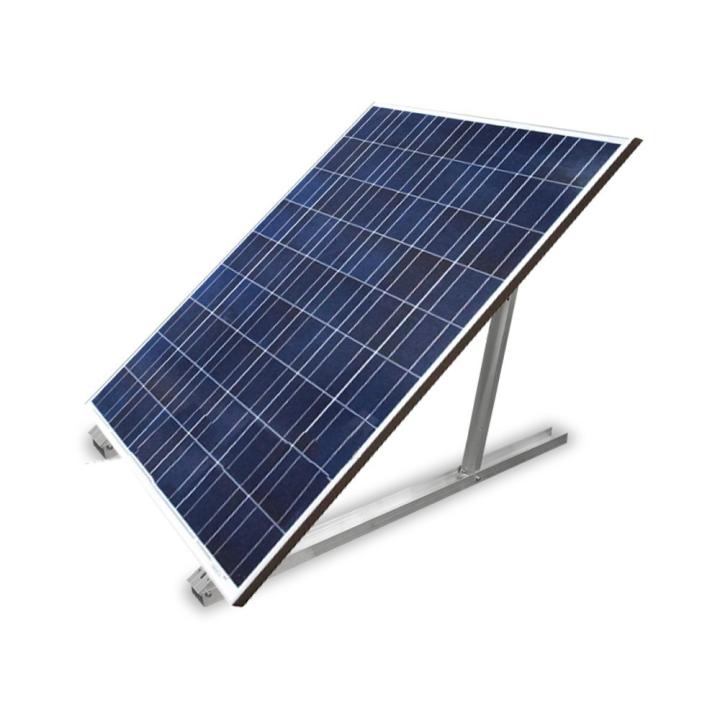

Entdecken Sie unser Befestigungsset für Photovoltaikmodule auf Bodenkonstruktionen, das für eine sichere, stabile und dauerhafte Installation entwickelt wurde. Dieses Set eignet sich ideal für Flachdächer, den Boden, Hausboote oder andere flache Untergründe. Es passt sich automatisch an die Anzahl der Module und deren Ausrichtung (Hoch- oder Querformat) an, die in den Optionen ausgewählt werden kann.

Das Set enthält alles, was Sie für eine zuverlässige und robuste Installation Ihrer Solarmodule benötigen (außer Ballast). Die Struktur aus eloxiertem Aluminium garantiert optimale Haltbarkeit bei widrigen Wetterbedingungen und Außenbedingungen.

Hauptmerkmale:

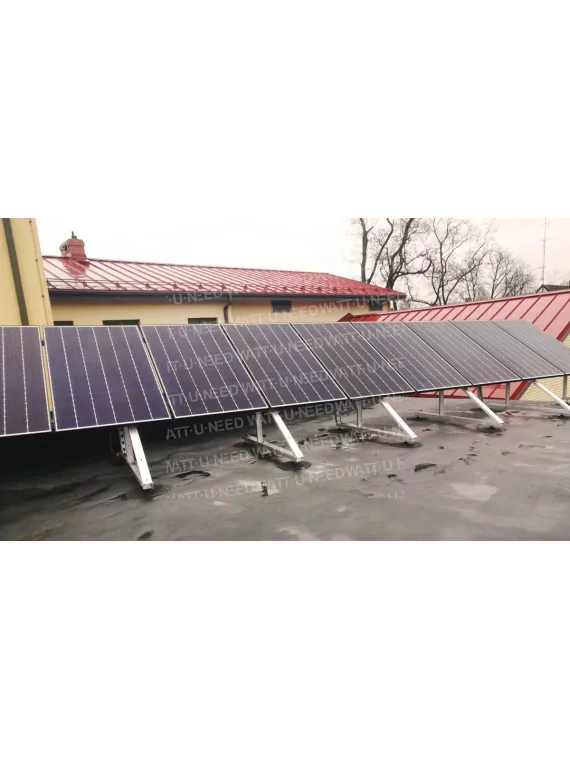

  • Kompatibel mit Bodenaufbauten, Flachdächern, Hausbooten und anderen flachen Untergründen
  • Module können im Hoch- oder Querformat installiert werden
  • Witterungsbeständiger Rahmen aus eloxiertem Aluminium
  • Robuste und langlebige Befestigung für Solarmodule
  • Geeignet für Standard-Photovoltaikmodule
  • Komplettes, einbaufertiges Set

Individuell anpassbare Optionen: Wählen Sie die Anzahl der Paneele und deren Anordnung ganz nach Ihren Bedürfnissen.

Achtung: Für eine Installation mit zwei oder mehr Modulreihen (Beispiel: 2 Reihen mit 6 Modulen) müssen zwei Befestigungssets bestellt werden.

Inhalt des Befestigungssatzes für Solarmodule – Bodenkonstruktion

Die Komponenten des Bausatzes variieren je nach Anzahl der Module.Schienenverbinder sind ab 2 Modulen im Querformat und 3 Modulen im Hochformat enthalten (siehe Tabelle unten).

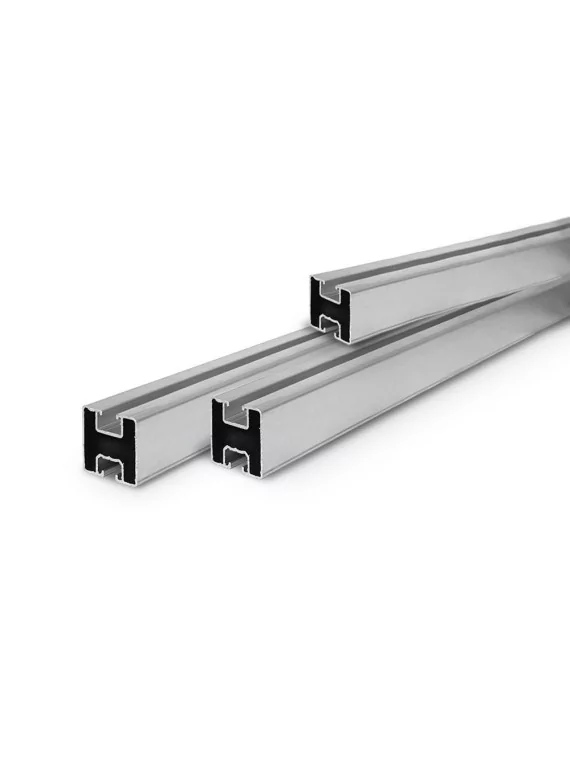

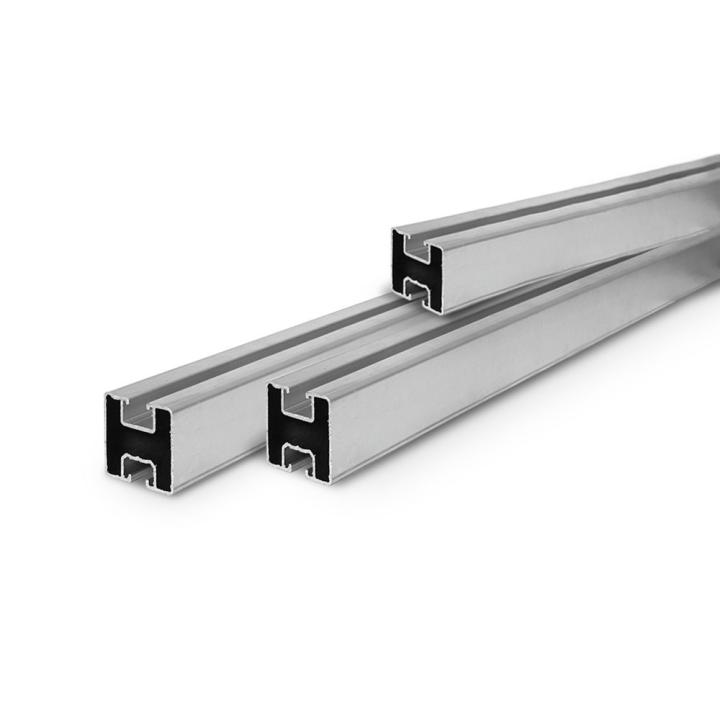

Im Lieferumfang enthalten Rail alu 40x40

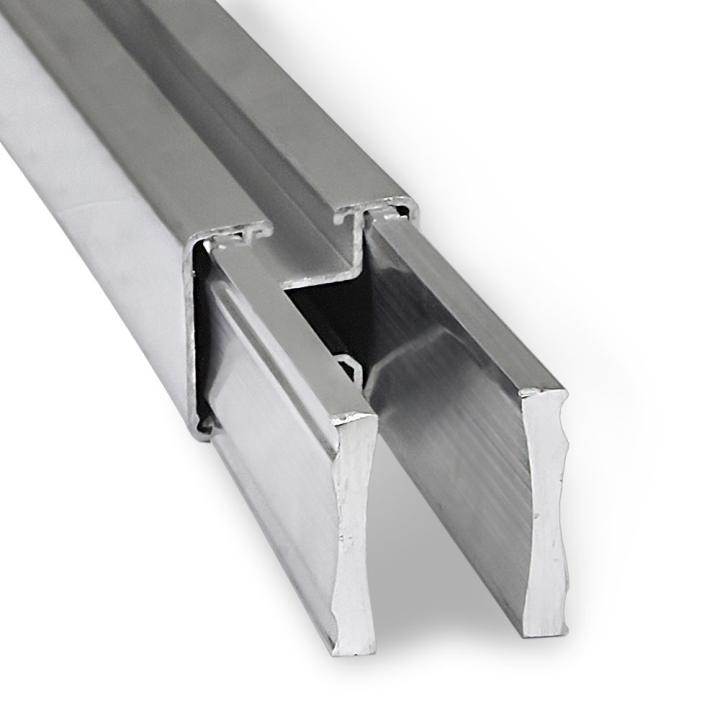

Aluminiumschiene 40×40

Hauptstütze, die die Struktur der Photovoltaikanlage bildet.

Produktdetails

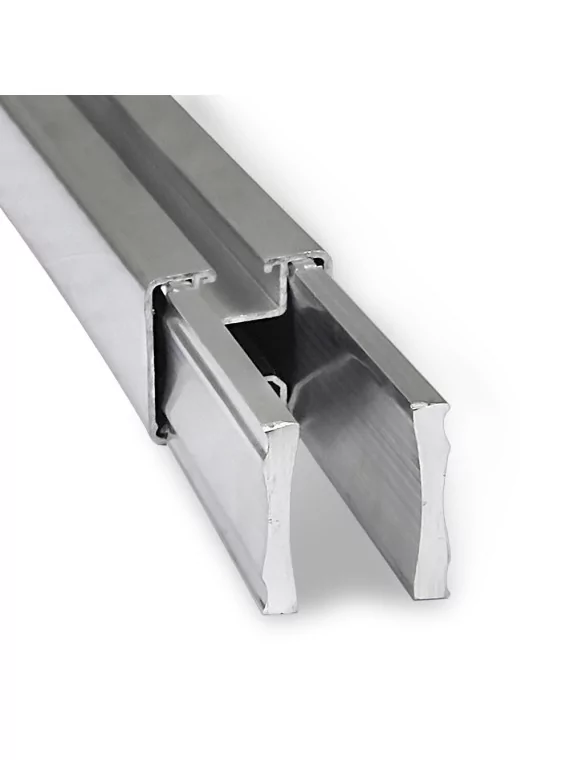

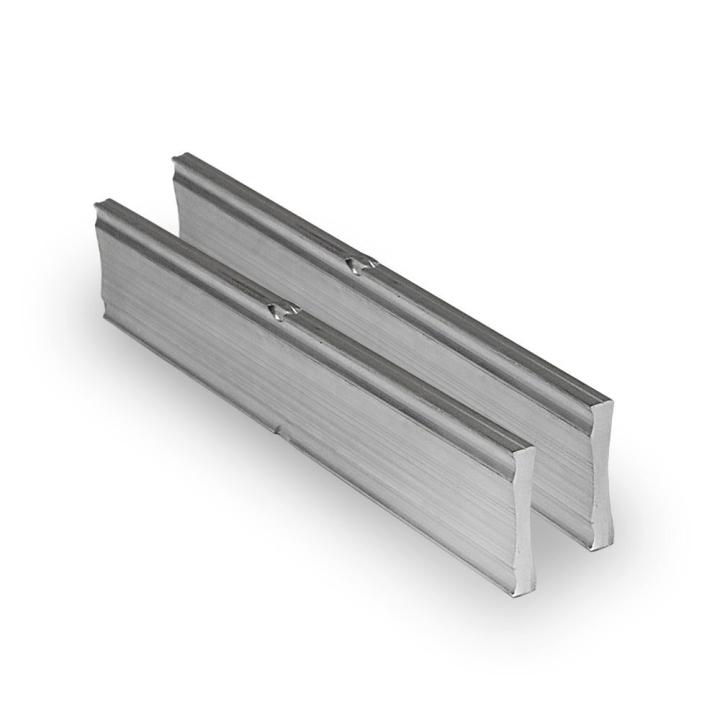

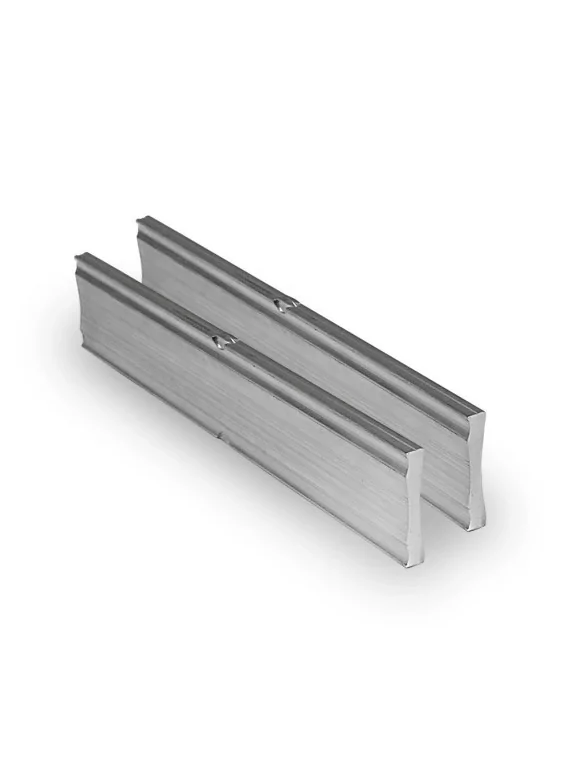

Im Lieferumfang enthalten ab 2 PV Jonctions de rails

Schienenverbindungen

Verbindung der Schienen für längere Reihen. Enthalten ab zwei Paneelen im Querformat und ab drei Paneelen im Hochformat.

Produktdetails

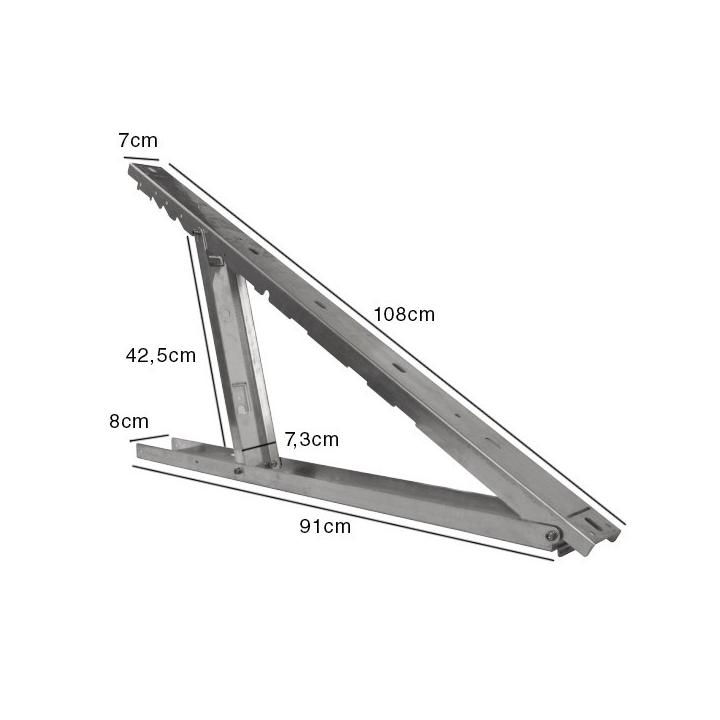

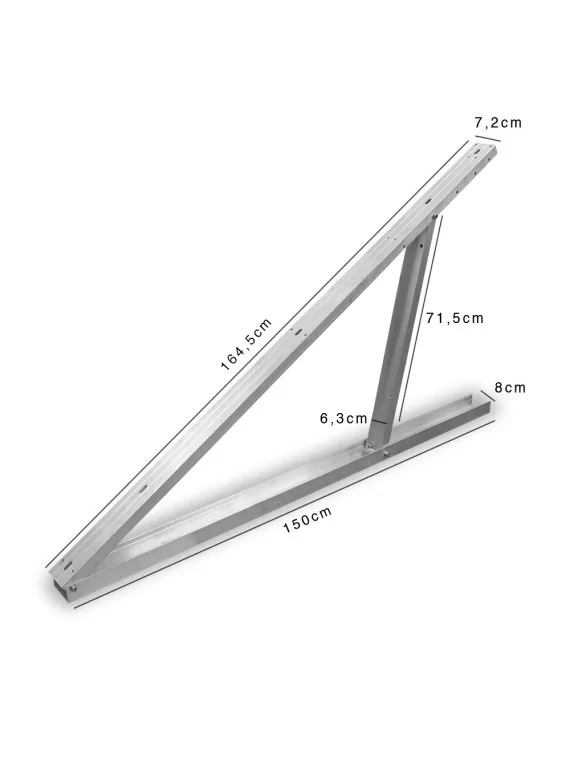

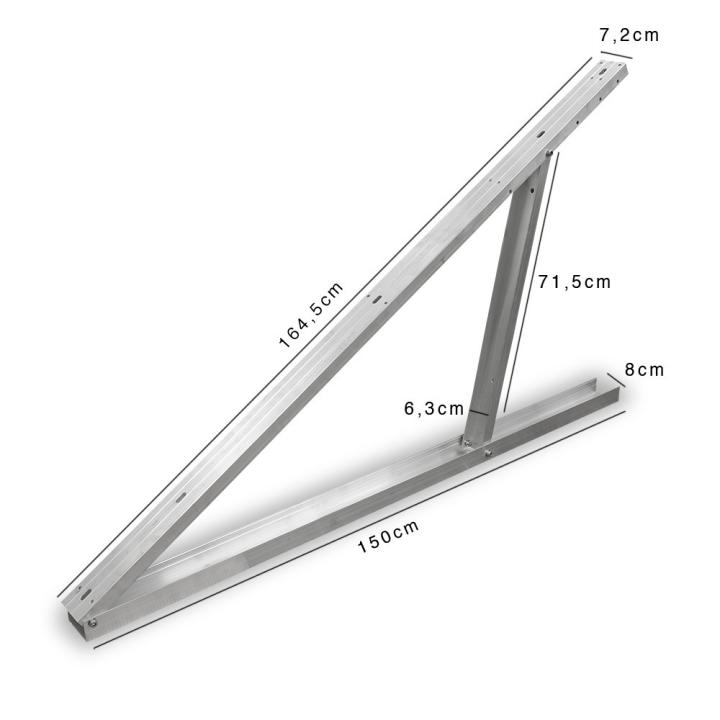

Enthalten bei Hochformat Grand support en alu

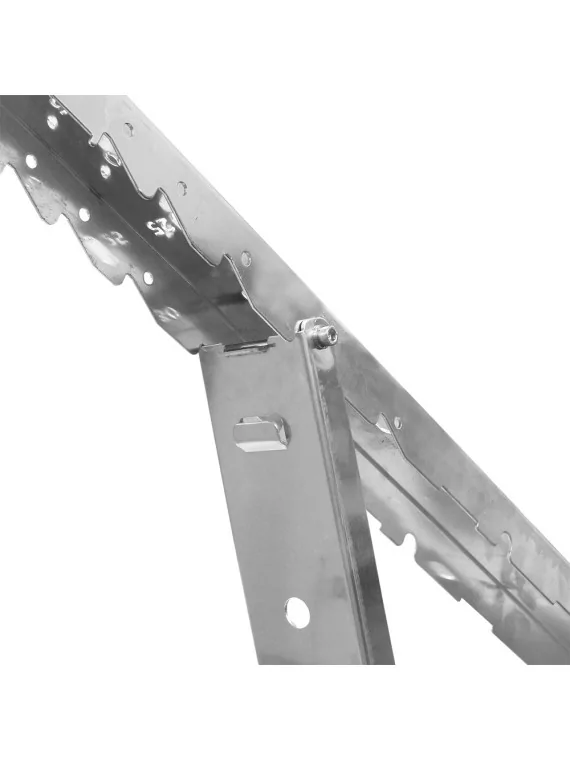

Große Aluminiumhalterung (für Paneele im Hochformat)

Dreieckige Halterung im Lieferumfang des Solarpanel-Kits für Hochformat enthalten, zur Befestigung der Aluminiumschiene.

Produktdetails

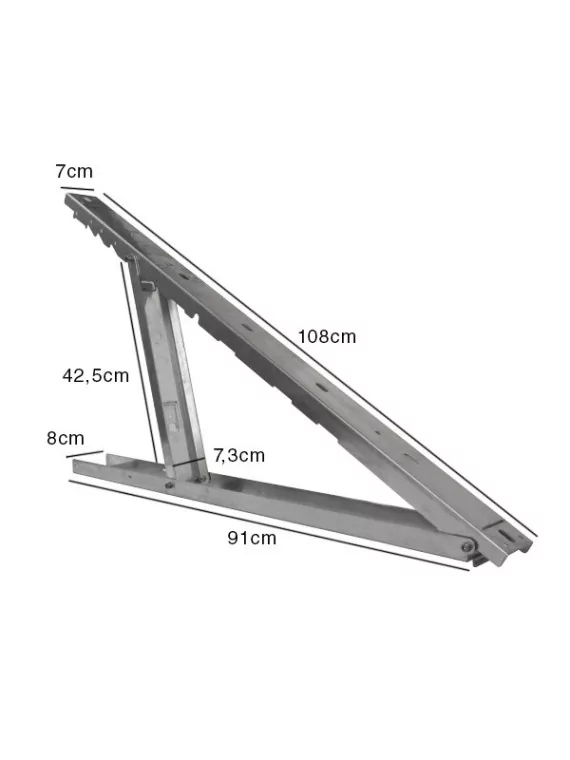

Im Lieferumfang enthalten, wenn Querformat Petit support en alu

Kleine Aluminiumhalterung (für Paneele im Querformat)

Ermöglicht eine schnelle manuelle Befestigung während der Installation.

Produktdetails
Im Lieferumfang enthalten Écrou hexagonal à embase crantée DIN 6923 M10

Sechskantmuttern mit Rändelung M10

Ermöglichen ein schnelles manuelles Anziehen bei der Installation.

Produktdetails
Im Lieferumfang enthalten Clips de mise à la terre Rayvolt

Rayvolt-Erdungsclips

Sorgen für elektrische Kontinuität und Erdung.

Produktdetails
Im Lieferumfang enthalten Clames de fin rapides

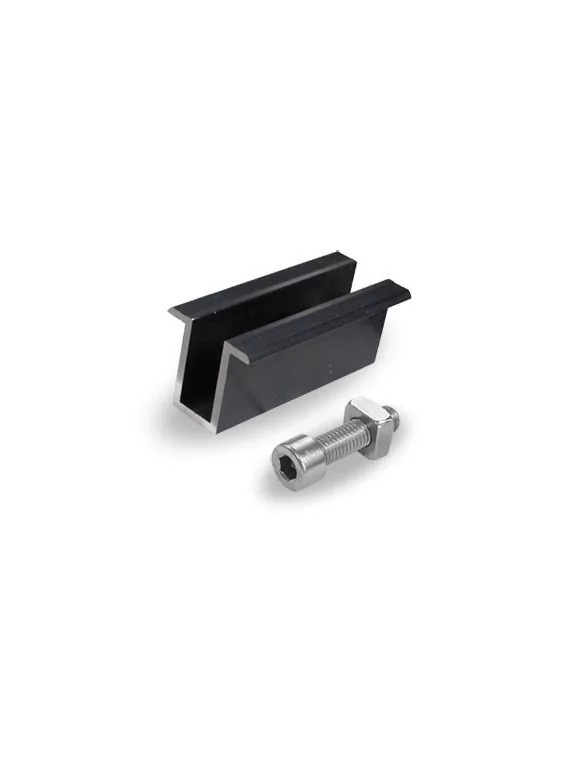

Schnellverschlüsse

Schnelle Befestigung zwischen den einzelnen Platten.

Produktdetails

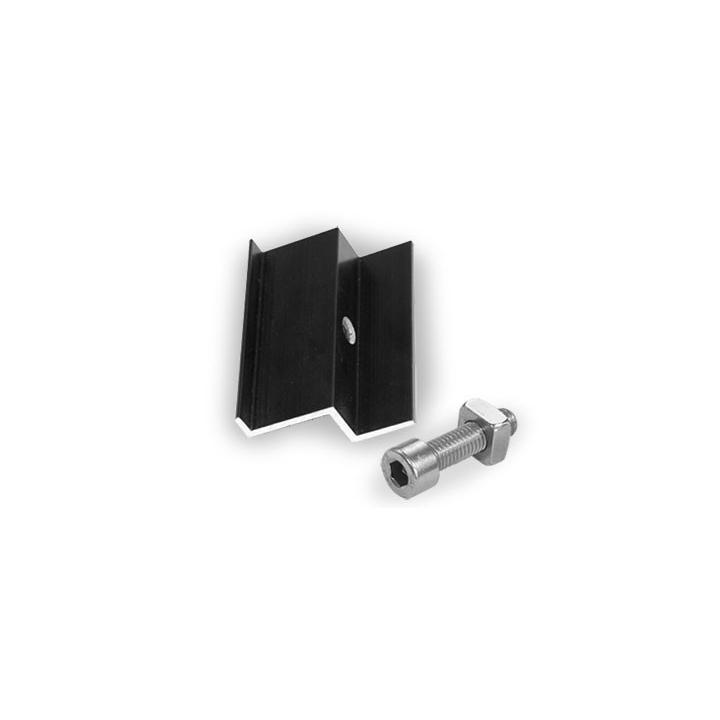

Im Lieferumfang enthalten Clame de fin

Schnellverschlüsse für Endstücke

Sicherer Halt der Platten am Ende der Konstruktion.

Produktdetails
Im Lieferumfang enthalten Bouchons de rail 40x40 noir

Schienenendkappen 40 x 40 mm schwarz

Für ein ästhetisches Finish und dauerhaften Schutz der Montageschienen.

Produktdetails
Im Lieferumfang enthalten Boulon tête marteau M10

Hammerkopfschrauben M10

Ideal für eine zuverlässige und einfache Befestigung.

Produktdetails





Wie wähle ich ein für meine Platten geeignetes Set aus?

Schéma montage de panneaux solaires

Das Befestigungsset eignet sich für alle Ziegeldächer. Dank seiner verschiedenen Optionen passt es sich der Anordnung Ihrer Module an.

Die Befestigungen sind mit Modulen in Standardabmessungen (ca. 1,60 m x 1 m) kompatibel.

1. Wählen Sie die Anzahl der Module im Hoch- oder Querformat

Wählen Sie pro Reihe die Anzahl der Module im Hoch- oder Querformat.

Beispiel: Für die nebenstehende Anordnung werden 3x das Produkt Befestigungsset benötigt:

  • 1. Set für Reihe 1: 3 Paneele im Hochformat
  • 2. Set für Reihe 2: 2 Paneele im Querformat
  • 3. Set für Reihe 3: 2 Paneele im Querformat

2. Wählen Sie die für Ihre Platte geeignete Klammer aus

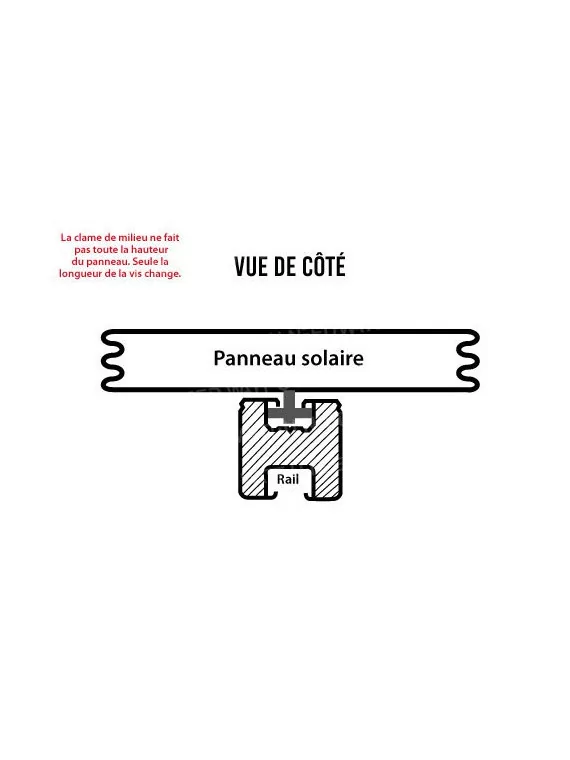

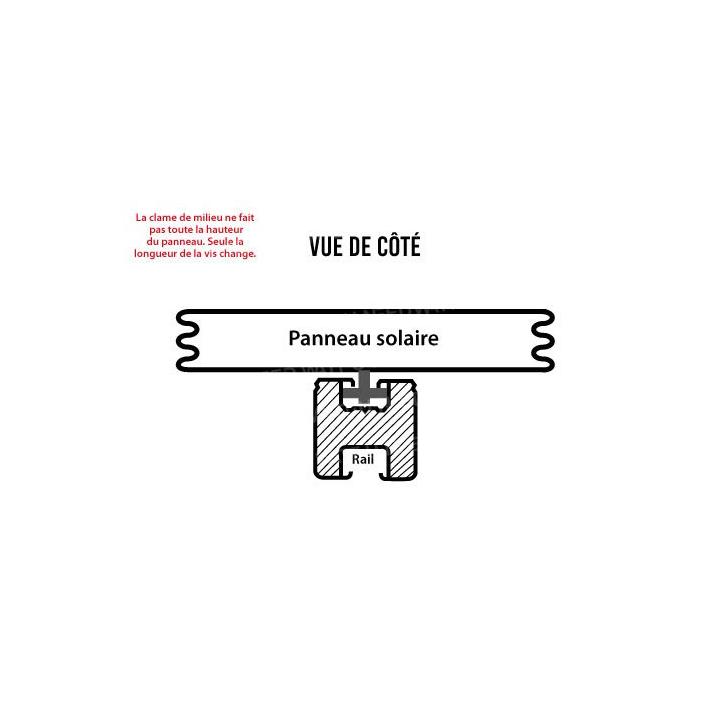

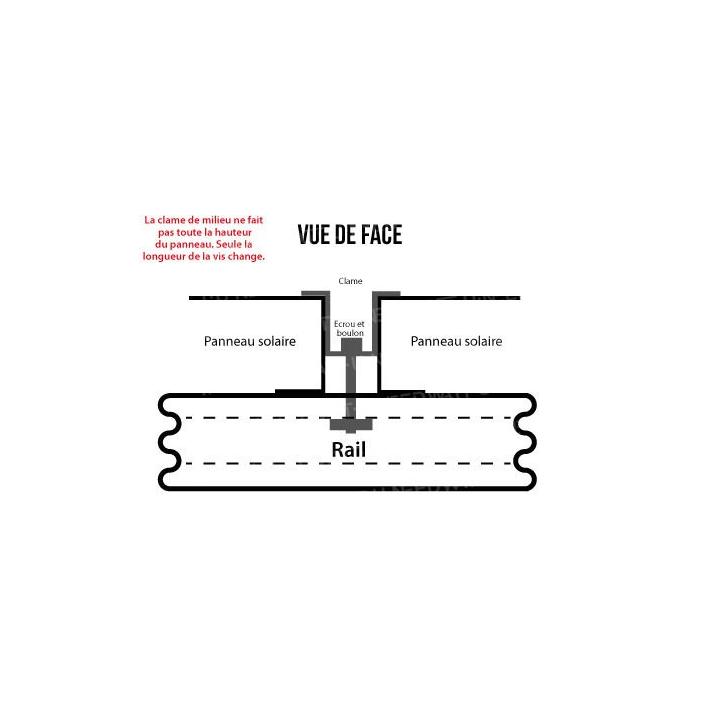

Die Klammer dient zur Befestigung des Paneels an der Aluminiumschiene. Ihre Höhe muss der Dicke des Rahmens Ihres Paneels entsprechen, um einen festen Halt zu gewährleisten.

Verfügbare Höhen: 28 – 30 – 35 – 40 – 45 – 50 mm





Details zum mitgelieferten Material je nach Anzahl der Paneele

Tafeln im Hochformat

Anzahl der Paneele Schiene (m) Details zu den Schienen* Verbindung Große Aluminiumhalterung Mittlere Klemme Endklemme Hammerkopfschraube M10 Sechskantmuttern M10 Rayvolt Schienenverschluss
1 Platte 2,4 (2 x 1,20 m) 0 2 0 4 4 4 1 4
2 Tafeln 4,8 (2 x 2,40 m) 0 2 2 4 6 6 2 4
3 Tafeln 7,2 (4 x 1,80 m) 2 3 4 4 8 8 3 4
4 Tafeln 9,6 (4 x 2,40 m) 2 4 6 4 10 10 4 4
5 Tafeln 12,0 (4 x 2,40 m und 2 x 1,20 m) 4 5 8 4 12 12 5 4
6 Tafeln 14,4 (6 x 2,40 m) 4 5 10 4 14 14 6 4
7 Tafeln 16,8 (6 x 2,40 m und 2 x 1,20 m) 6 6 12 4 16 16 7 4
8 Tafeln 19,2 (8 x 2,40 m) 6 6 14 4 18 18 8 4
9 Tafeln 21,6 (8 x 2,40 m und 2 x 1,20 m) 8 7 16 4 20 20 9 4
10 Tafeln 24,0 (10 x 2,40 m) 8 8 18 4 22 22 10 4
11 Tafeln 26,4 (10 x 2,40 m und 2 x 1,20 m) 10 8 20 4 24 24 11 4
12 Tafeln 28,8 (12 x 2,40 m) 10 9 22 4 26 26 12 4
13 Tafeln 31,2 (12 x 2,40 m und 2 x 1,20 m) 12 10 24 4 28 28 13 4
14 Tafeln 33,6 (14 x 2,40 m) 12 11 26 4 30 30 14 4
15 Tafeln 36,0 (14 x 2,40 m und 2 x 1,20 m) 14 11 28 4 32 32 15 4
16 Tafeln 38,4 (16 x 2,40 m) 14 12 30 4 34 34 16 4
17 Tafeln 40,8 (16 x 2,40 m und 2 x 1,20 m) 16 13 32 4 36 36 17 4
18 Tafeln 43,2 (18 x 2,40 m) 16 13 34 4 38 38 18 4
19 Tafeln 45,6 (18 x 2,40 m und 2 x 1,20 m) 18 14 36 4 40 40 19 4
20 Tafeln 48,0 (20 x 2,40 m) 18 15 38 4 42 42 20 4

* Die Angaben zu den Schienen dienen nur als Anhaltspunkt und hängen von der Größe der Paneele ab.

Panels im Querformat

Anzahl der Paneele Schiene (m) Angaben zu den Schienen* Verbindung Kleine Halterung aus Aluminium Mittlere Klemme Endklemme Hammerkopfschraube M10 Sechskantmuttern M10 Rayvolt Schienenverschluss
1 Platte 3,6 (2 x 1,80 m) 0 2 0 4 4 4 1 4
2 Tafeln 7,2 (4 x 1,80 m) 2 3 2 4 6 6 2 4
3 Schilder 10,8 (6 x 1,80 m) 4 4 4 4 8 8 3 4
4 Tafeln 14,4 (8 x 1,80 m) 6 5 6 4 10 10 4 4
5 Tafeln 18 (10 x 1,80 m) 8 6 8 4 12 12 5 4
6 Tafeln 21,6 (12 x 1,80 m) 10 7 10 4 14 14 6 4
7 Tafeln 25,2 (14 x 1,80 m) 12 8 12 4 16 16 7 4
8 Tafeln 28,8 (16 x 1,80 m) 14 9 14 4 18 18 8 4
9 Tafeln 32,4 (18 x 1,80 m) 16 10 16 4 20 20 9 4
10 Tafeln 36 (20 x 1,80 m) 18 11 18 4 22 22 10 4
11 Tafeln 39,6 (22 x 1,80 m) 20 12 20 4 24 24 11 4
12 Tafeln 43,2 (24 x 1,80 m) 22 13 22 4 26 26 12 4
13 Tafeln 46,8 (26 x 1,80 m) 24 14 24 4 28 28 13 4
14 Tafeln 50,4 (28 x 1,80 m) 26 15 26 4 30 30 14 4
15 Tafeln 54 (30 x 1,80 m) 28 16 28 4 32 32 15 4
16 Tafeln 57,6 (32 x 1,80 m) 30 17 30 4 34 34 16 4
17 Tafeln 61,2 (34 x 1,80 m) 32 18 32 4 36 36 17 4
18 Tafeln 64,8 (36 x 1,80 m) 34 19 34 4 38 38 18 4
19 Tafeln 68,4 (38 x 1,80 m) 36 20 36 4 40 40 19 4
20 Tafeln 72 (40 x 1,80 m) 38 21 38 4 42 42 20 4

* Die Angaben zu den Schienen dienen nur zur Orientierung und hängen von der Größe der Paneele ab.





FAQ – Befestigungsset für Bodenkonstruktionen

1. Kann ich dieses Kit selbst installieren?

Ja, dieses Kit ist so konzipiert, dass es von jeder Person mit einigen Grundkenntnissen im Heimwerken leicht installiert werden kann.

2. Ist das Kit witterungsbeständig?

Ja, alle Komponenten bestehen aus rostfreiem Stahl mit Korrosionsschutzbeschichtung, wodurch eine optimale Beständigkeit gegen Regen, Wind und UV-Strahlung gewährleistet ist.

3. Ist dieses Kit mit Solarmodulen kompatibel?

Ja, das Kit ist mit den meisten Standard-Solarmodulen kompatibel und bietet eine stabile und sichere Befestigung für Boden- oder Flachdachinstallationen.

4. Kann ich dieses Kit auf einem Flachdach installieren?

Ja, dieses Kit kann auf einem Flachdach installiert werden, wobei die Empfehlungen zur Ballastierung zu beachten sind, um die Stabilität und Sicherheit der Konstruktion zu gewährleisten.

5. Muss die Konstruktion beschwert werden?

Ja, eine Ballastierung ist je nach Fläche, Bodenart oder Flachdach sowie der lokalen Windstärke erforderlich. Die mitgelieferte Anleitung enthält Angaben zum empfohlenen Gewicht und zur Befestigung der Ballastgewichte.

6. Kann mit dem Kit die Neigung der Solarmodule eingestellt werden?

Ja, die Neigung kann angepasst werden, um die Sonneneinstrahlung und die Energieproduktion zu optimieren, egal ob auf dem Boden oder auf einem Flachdach.

7. Ist dieses Kit für alle Bodenarten geeignet?

Es eignet sich für stabile und ebene Böden (Beton, verdichteter Kies, stabilisierter Boden). Bei lockeren oder instabilen Böden kann eine zusätzliche Verstärkung oder Beschwerung erforderlich sein.

8. Welche Werkzeuge werden für die Installation benötigt?

Die erforderlichen Werkzeuge sind Standardwerkzeuge: Bohrmaschine, Schraubenschlüssel, Schraubendreher und eventuell eine Zange. Es sind keine Spezialwerkzeuge erforderlich.

08081

Datenblatt

Befestigung
Flachdach - Bodenstruktur

Spezifische Referenzen

upc
712971131026
ean13
0712971131026
Neu

Montageanleitung Photovoltaik-Befestigungsset für Bodenstruktur

Schritt-für-Schritt-Anleitung für die Installation auf einer Bodenstruktur

? Bevor Sie beginnen

Diese Anleitung begleitet Sie bei der vollständigen Installation Ihres Photovoltaik-Befestigungssets. Befolgen Sie jeden Schritt methodisch, um eine sichere und dauerhafte Installation zu gewährleisten.

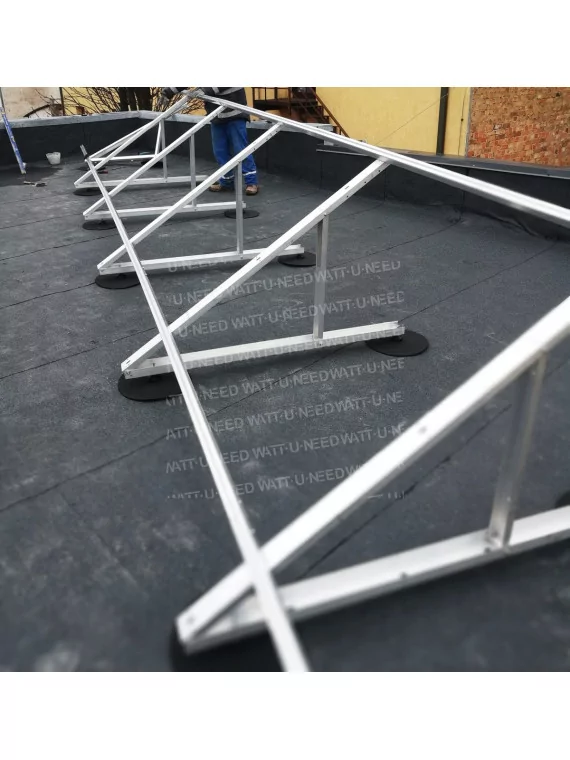

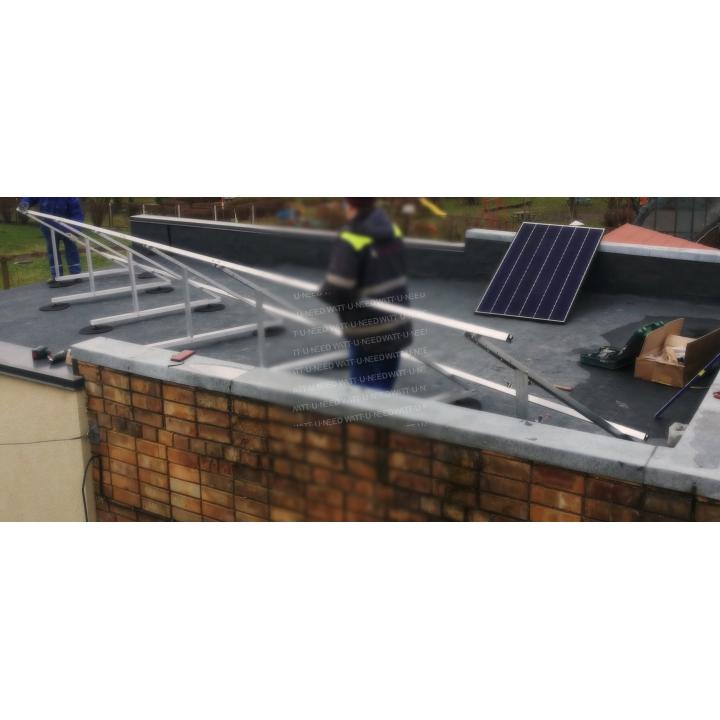

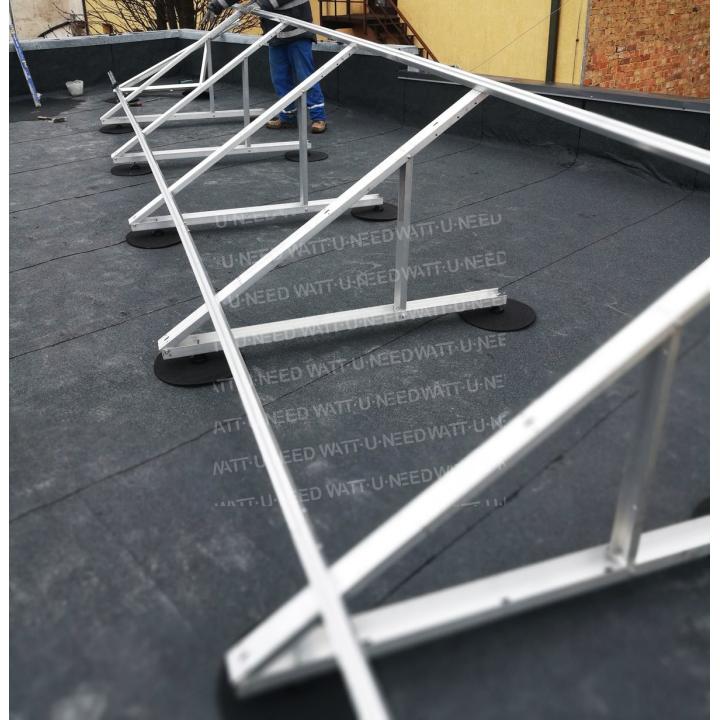

1 AUFSTELLEN DER DREIECKE

Wahl der Dreiecksstütze

PORTRAIT-Tafeln: Große Aluminiumständer
PAYSAGE Paneele: Kleine Aluminiumständer

?️ Installation

1. Markierung: Markieren Sie den Standort entsprechend Ihrer Konfiguration und dem vorgesehenen Abstand.
2. Positionierung: Platzieren Sie die Dreiecke mit der Öffnung nach Süden an den Standorten.
3. Neigung: Passen Sie den Winkel an Ihren Breitengrad an (30-35° in Frankreich).
4. Befestigung: Verankern Sie das Gerät fest im Boden und überprüfen Sie die Stabilität.

✅ Kontrollen

Perfekte Ausrichtung
Gleichmäßiger Winkel
Stabilität
Korrekter Abstand
Illustration étape 1
Choix du support triangulaire

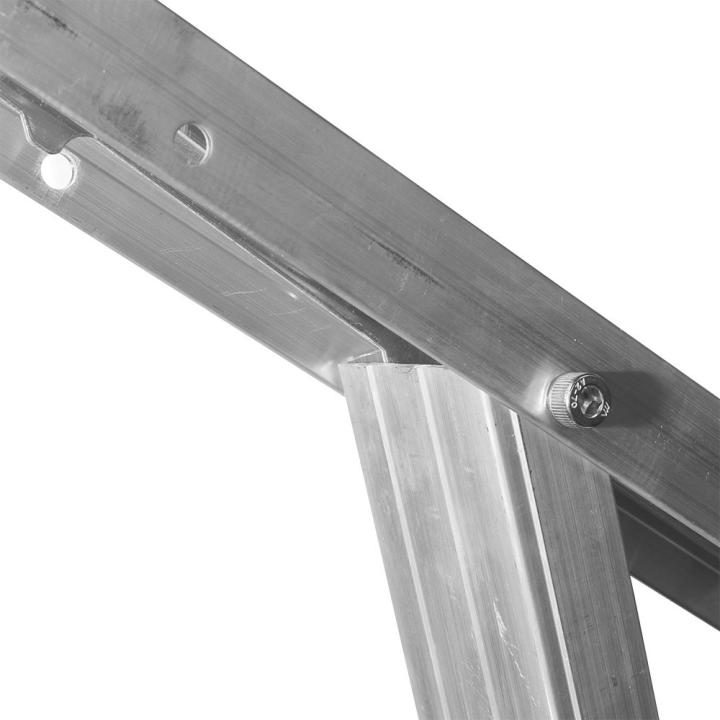

2 ANBRINGEN DER M10-MUTTERN

? Material

Gleitende M10-Muttern, M10-Bolzen, Unterlegscheiben, Federn

?️ Installation

1. Einsetzen: Schieben Sie die M10-Muttern in die Nuten und positionieren Sie sie gegenüber den Löchern.

2. Ausrichten: Richten Sie die Muttern und Muttern aus, überprüfen Sie die horizontale Ausrichtung und den Abstand zwischen den Muttern und Muttern.

3. Befestigung: Fügen Sie eine Unterlegscheibe hinzu, schrauben Sie die Mutter auf und ziehen Sie sie locker an.

4. Kontrolle: Überprüfen Sie die Steifigkeit, das Spiel und die horizontale Ausrichtung.

⭐ Vorteile des Schiebesystems

  • Flexibilität: Präzise Positionsanpassung
  • Einfachheit: Kein Bohren, selbstzentrierendes System
  • Stärke: Robuste Verbindung
  • ,
  • ausgezeichnete Festigkeit

✅ Kontrollen

Muttern sitzen fest
Bolzen gleichmäßig festgezogen
Starre Struktur
Parallele Schienen
Glisser écrou Installation écrous M10
Fixation écrous

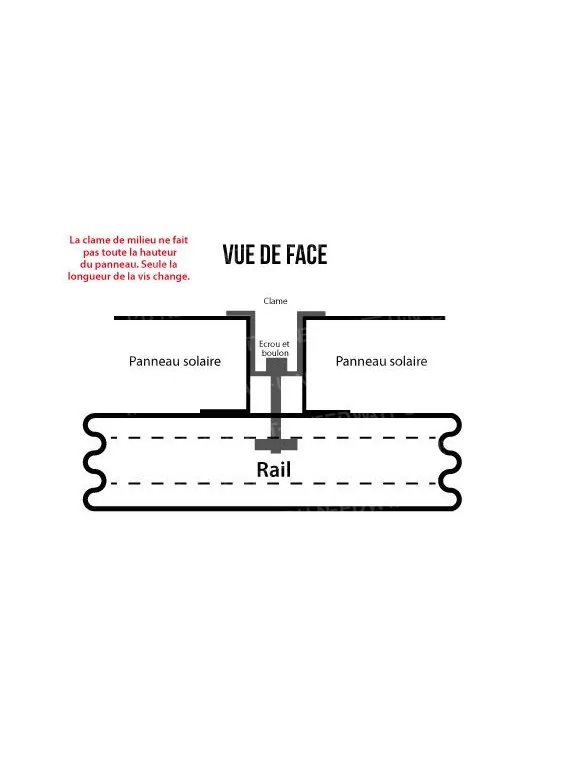

3 BEFESTIGUNG VON KLAMMERN UND PANEEL

?Material

Endklammern (4), Mittelklammern (je nach Konfig.), M8-Schrauben

? Konfiguration Klammern

1 Panel: 4 Endklemmen an den 4 Ecken
Mehrere Paneele: 4 Endklammern + Mittelklammern zwischen den Paneelen

?️Installation

1. Positionierung: Legen Sie das Panel auf die Schienen und zentrieren Sie es genau.
2. Klammern: Positionieren Sie die End- und Mittelklammern, achten Sie darauf, dass sie den Rahmen umschließen.
3. Befestigung: M8-Schrauben einsetzen, in die Gleitmuttern schrauben und gleichmäßig anziehen.
4. Justierung: Überprüfen Sie die Waagerechte, das Spiel und die Festigkeit.

Verfügbare Höhen

28mm, 35mm, 40mm, 45mm, 47mm, 50mm (je nach Rahmenstärke)

Vorteile

  • Sicherheit: Fester Halt, witterungsbeständig
  • Flexibilität: Modulares System, zerlegbar
  • Präzision: Exakte Positionierung, perfekte Ausrichtung

✅ Kontrollen

Klammern richtig positioniert
Bolzen fest angezogen
Horizontales Panel
Stabile Installation

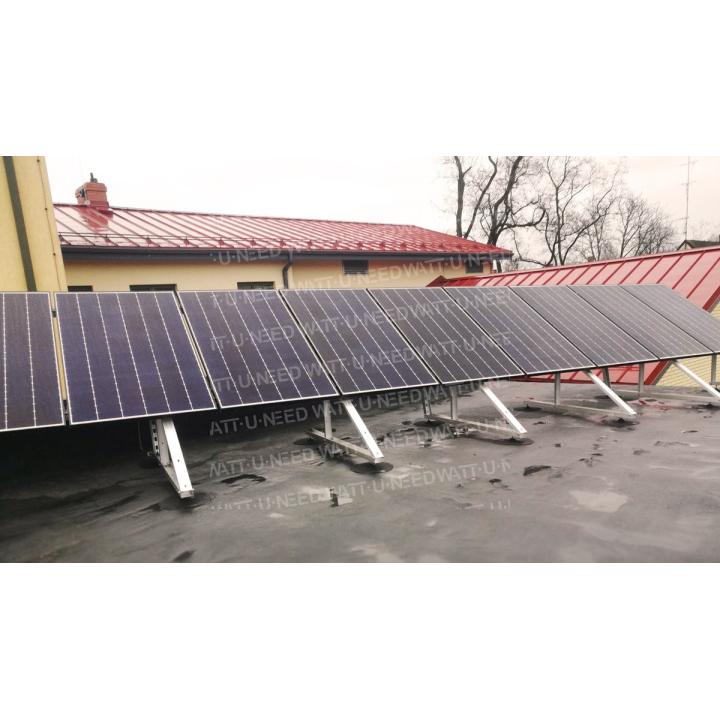

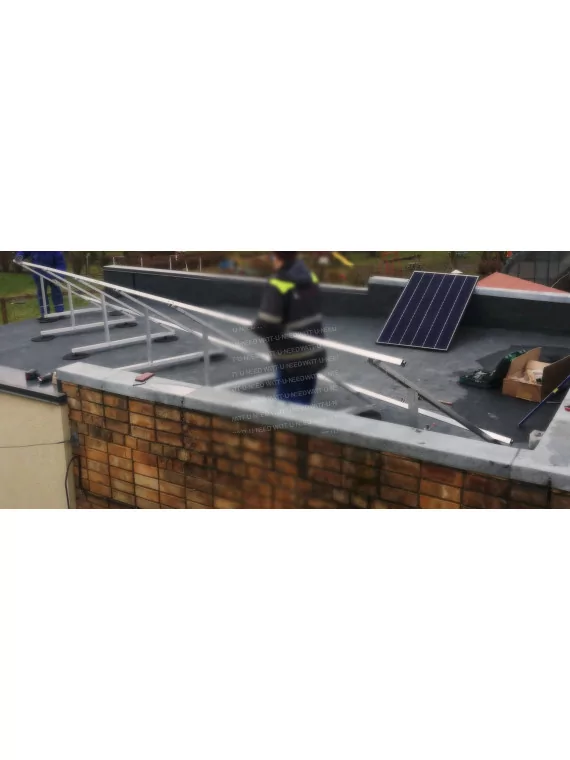

Fixation clames - étape 3 Installation finale
Installation finale

? Installation abgeschlossen!

Ihre Photovoltaikanlage ist nun fertig. Überprüfen Sie vor der Inbetriebnahme noch einmal alle Verschraubungen und die Ausrichtung der Module.

⚠️ Lassen Sie Ihre Anlage aus Sicherheitsgründen von einem qualifizierten Fachmann überprüfen.

2025 WattUNeed - Leitfaden zur Photovoltaik-Montage

Das könnte Sie auch interessieren

In Verbindung stehende Artikel

Bodenbefestigungsset: Kompletter Leitfaden für Ihre Solaranlage Bodenbefestigungsset: Kompletter Leitfaden für Ihre Solaranlage
Veröffentlicht in: Montagesysteme, Bodeninstallation
02.06.2025
1551 Ansichten
Erfahren Sie in unserem umfassenden und vergleichenden Leitfaden, wie Sie das ideale Montagesystem für Ihre...
Mehr lesen
Eurocode und Befestigungen für Solarmodule: Normen und Sicherheit Eurocode und Befestigungen für Solarmodule: Normen und Sicherheit
Veröffentlicht in: Montagesysteme
05.11.2025
3964 Ansichten
Vollständiger Leitfaden zu den Eurocode-Normen für Photovoltaik-Befestigungssysteme: Statische Berechnungen,...
Mehr lesen
