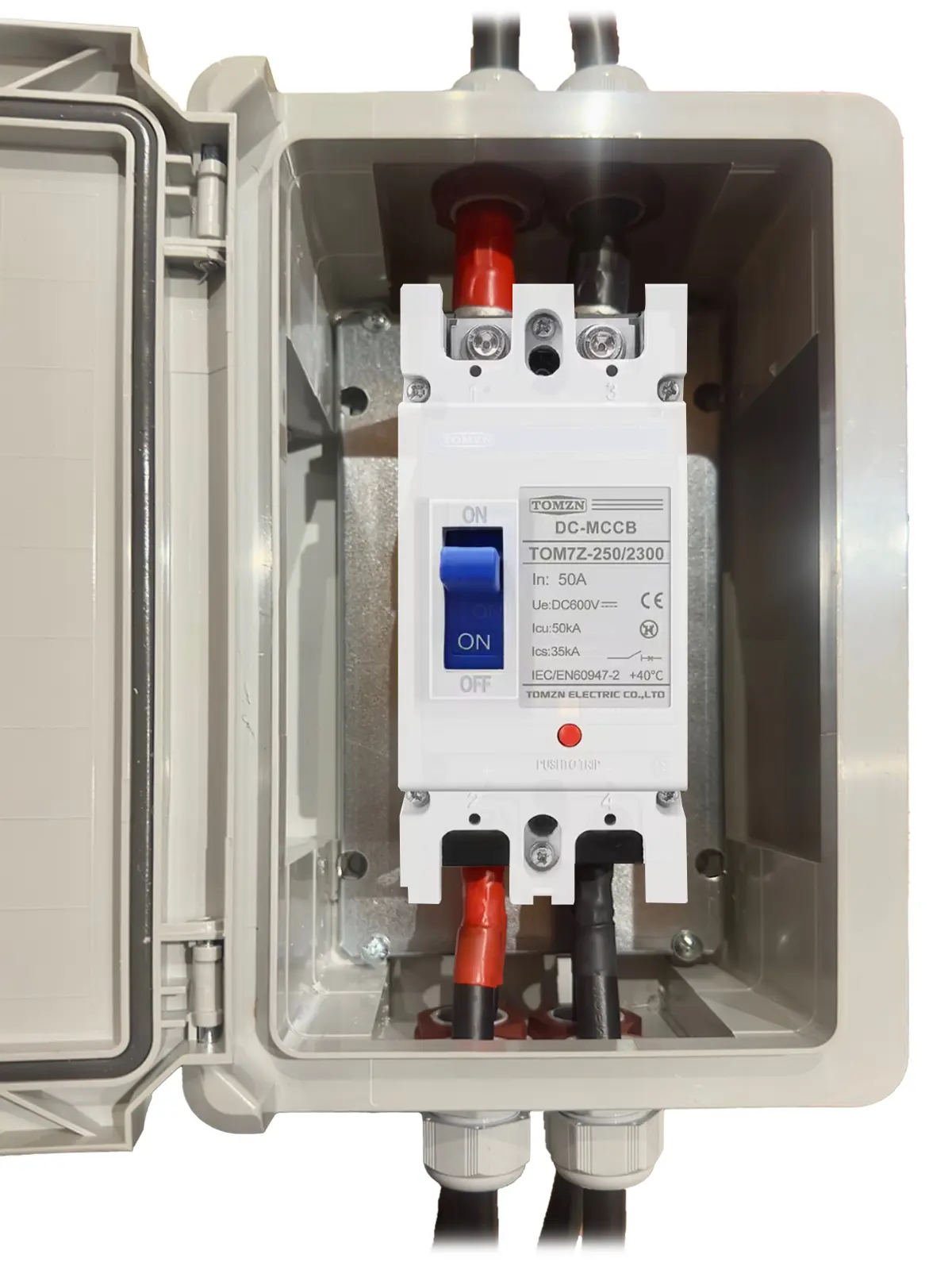

DC-Schutzbox 150 A, zweipolig, für Lithium-Batterien von Delong / Leapton

DC-Schutzkasten 150A Bipolar für Delong- und Leapton-Batterien – Installationsfertig

Der 150A-Schutzkasten für Delong- und Leapton-Batterien ist eine schlüsselfertige Lösung zur Absicherung Ihrer Energiespeichersysteme. Dieses Gehäuse bietet einen vollständigen bipolaren Schutz, indem es gleichzeitig den Plus- und Minuspol isoliert, um maximale Sicherheit gegen Überlastungen und Kurzschlüsse zu gewährleisten.

Inhalt des Kastens

Dieser Kasten wird komplett vormontiert, vorverkabelt und installationsfertig geliefert:

• IP65-Gehäuse: Robustes Gehäuse mit vollständigem Schutz gegen Staub und Spritzwasser.
• Bipolarer Leitungsschutzschalter 2P 150A DC1000V (TOMZN - TOM7Z): Das zentrale Sicherheitsorgan, das die gleichzeitige Trennung beider Polaritäten ermöglicht.
• 2 Kabel à 50 mm², 1 m lang mit Kabelschuhen: Sicherer und optimierter Anschluss zum Wechselrichter.
• 2 Kabel à 50 mm², 1 m lang mit Kabelschuhen: Hochleistungsverbindung zum Anschluss Ihrer Delong- oder Leapton-Batteriepacks an den Schutzkasten.

Funktionsweise des Kastens

Der Kasten ist darauf ausgelegt, den Gleichstrom zuverlässig zu zentralisieren und zu schützen:

• Die Batterien werden über die 50 mm² Kabel mit dem Kasten verbunden.
• Bipolarer Schutz: Der 2P 150A Schutzschalter wirkt auf beide Leitungen (+ und -) und stellt sicher, dass im Falle einer Abschaltung kein Reststrom fließt.
• Die 2 Kabel à 50 mm² verteilen die Energie anschließend stabil an den Wechselrichter.

Sicherheitsprinzip: Durch das gleichzeitige Trennen beider Pole bietet dieser bipolare Kasten eine echte galvanische Trennung, die sowohl den Benutzer als auch die Elektronik des Wechselrichters vor Isolationsfehlern schützt.

Typische Anwendungen

• Wohn- oder Gewerbeinstallationen mit Lithium-Batterien.
• Modulare Speichersysteme in Parallelschaltung, die eine sichere Trennung erfordern.
• Unverzichtbarer bipolarer Schutz für Hybrid-PV-Anlagen und Inselanlagen (Off-Grid).

Kompatible Hybrid-Wechselrichter

• WKS Evo Circle PRO 6,5 kW
• Deye 3 kW bis 6 kW

Vorteile des Kastens

• Bipolare Sicherheit: Gleichzeitige Trennung von (+) und (-) für erhöhten Schutz.
• Schlüsselfertige Lösung: Gehäuse, hochquerschnittige Verkabelung und Schutzschalter inklusive.
• Schnelle Installation: Interne Anschlussklemmen und mit Kabelschuhen vorkonfektionierte Kabel.
• DC-Konformität: Speziell für hohe Gleichstromstärken (150A) kalibrierte Hardware.
• Sichere Wartung: Ermöglicht die vollständige Isolierung der Batteriebank bei Eingriffen.

Inbetriebnahme

1. Sicherstellen, dass der bipolare Schutzschalter auf OFF steht.
2. Die 50 mm² Kabel an die Anschlüsse der Delong- oder Leapton-Batterien anschließen.
3. Die 50 mm² Kabel an die DC-Eingänge des Wechselrichters anschließen.
4. Die Polarität unbedingt beachten (+ rot, - schwarz) an beiden Polen des Schutzschalters.
5. Den Schutzschalter auf ON stellen, um die Anlage unter Spannung zu setzen.

Sicherheit und Wartung

• 2P 150A Schutzschalter: Rückstellbarer magnetischer und thermischer Schutz an beiden Polen.
• Optimierte Verkabelung: 50 mm² Querschnitte zur Minimierung von Spannungsabfällen und Erwärmung.
• IP65-Schutzart: Geeignet für technische Umgebungen (Batterieräume, Garagen).
• Wartung: Regelmäßige Überprüfung des festen Sitzes der Kabelschuhe und Test der Auslösetaste des Schutzschalters.
