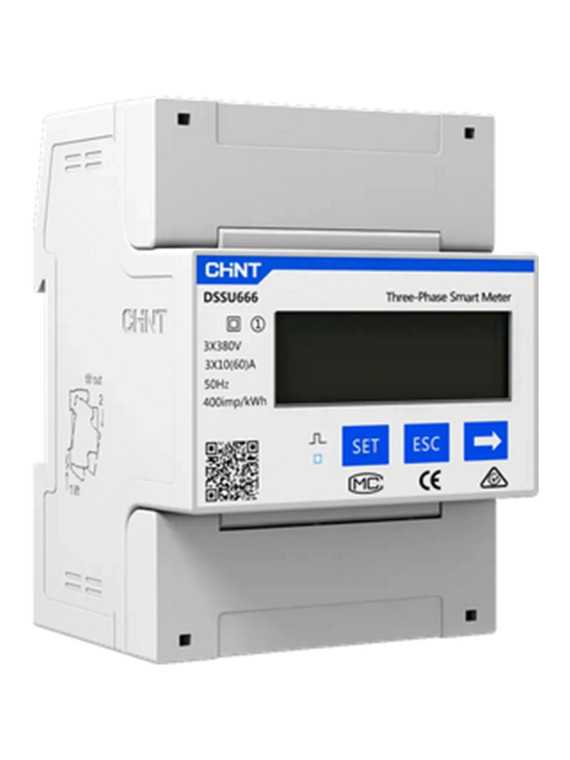

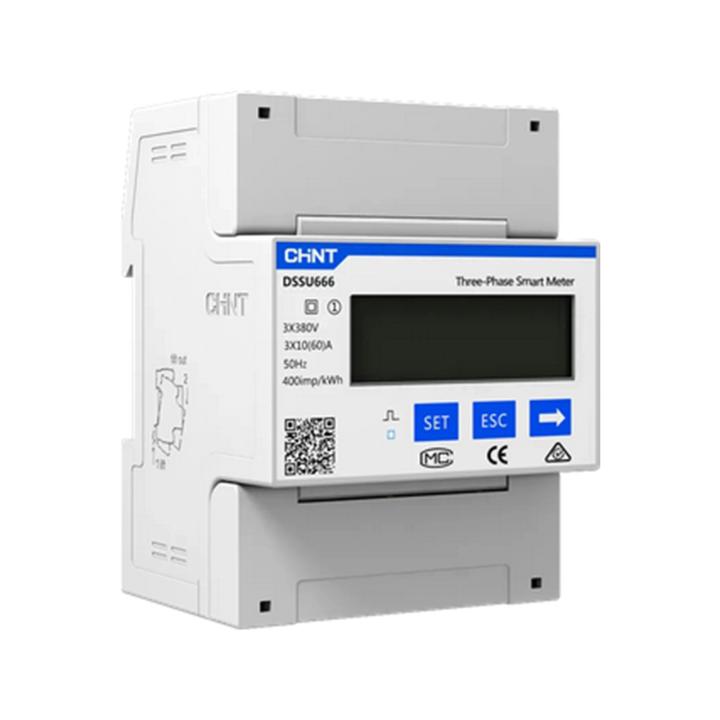

Smart Meter CHINT DTSU666 3-phasig Sofar Solar

Dreiphasiger Smart Meter CHINT Sofar Solar DTSU666

Der CHINT DTSU666 Dreiphasige Smart Meter ist ein hochpräziser Smart Meter, der speziell für die dreiphasigen Sofar Solar Wechselrichter der HYD (Hybrid) - und ME (Netz)-Reihe entwickelt wurde. Dieser dreiphasige 3P+N-Zähler misst genau Ihre Solarproduktion, Ihren Stromverbrauch auf allen drei Phasen und optimiert Ihren Eigenverbrauch über die SolarMan Smart App.

Kompatibel mit den dreiphasigen Wechselrichtern von Sofar Solar.

Dieser Zähler ist zertifiziert und kompatibel mit zwei Baureihen von dreiphasigen Wechselrichtern von Sofar Solar:

HYD-Reihe (Dreiphasige Hybrid-Wechselrichter mit Batteriespeicher).

• Sofar HYD 5KTL-3PH (5 kVA) - KMU und große dreiphasige Wohnhäuser.
• Sofar HYD 6KTL-3PH (6 kVA) - Erweiterte Wohnanlagen.
• Sofar HYD 8KTL-3PH (8 kVA) - Dienstleistungsgebäude und kleine Industriebetriebe.
• Sofar HYD 10KTL-3PH (10 kVA) - Mittlere gewerbliche Anlagen.
• Sofar HYD 15KTL-3PH (15 kVA) - Große Industrieanlagen.
• Sofar HYD 20KTL-3PH (20 kVA) - Mehrfamilienhäuser und Industrie.

ME-Reihe (Dreiphasige Netz-Wechselrichter ohne Batterie)

• Sofar ME 5KTL-3PH bis ME 20KTL-3PH - Dreiphasige Netz-Wechselrichter für speicherlose Anlagen.

Kompatibilitätsgarantie: Dieses Gerät ist alskompatibel mit den dreiphasigen Sofar Solar-Wechselrichtern HYD 5...20KTL-3PH und ME 5...20KTL-3PH zertifiziert und garantiert eine optimale Leistung und eine einfache Integration in Ihr Photovoltaiksystem.

Dreiphasige Messung Phase für Phase

Der dreiphasige Zähler DTSU666 misst jede Phase (L1, L2, L3) unabhängig voneinander und ermöglicht so eine vollständige Überwachung Ihrer Anlage :

Integrierte LCD-Anzeige für direktes Ablesen.

Im Gegensatz zu einfachen Zählern verfügt der DTSU666 über ein integriertes LCD-Display, das in Echtzeit anzeigt:

• Spannung jeder Phase (L1, L2, L3)
• Strom jeder Phase
• Wirkleistung insgesamt und pro Phase
• Kumulierte Energie (Produktion/Verbrauch).
• Netzfrequenz

Diese lokale Anzeige ermöglicht ein sofortiges Ablesen ohne Smartphone, was für Installateure und die Wartung vor Ort praktisch ist.

Erweitertes Monitoring über SolarMan Smart

Der DTSU666 Zähler kommuniziert mit Ihrem dreiphasigen Sofar-Wechselrichter, der die Daten dann an die SolarMan Smart App weiterleitet. Diese professionelle Plattform bietet Ihnen :

• Vollständige dreiphasige Ansicht: Visualisierung jeder Phase L1/L2/L3 separat.
• Erkennung von Ungleichgewichten: Automatische Warnungen, wenn eine Phase ungewöhnlich viel verbraucht.
• Globale Solarproduktion: Verfolgen Sie Ihre gesamte PV-Produktion in Echtzeit.
• Eigenverbrauchsquote: Wird automatisch berechnet, um Ihre Einsparungen zu optimieren.
• Historie pro Phase: Detaillierte Tages-/Monats-/Jahresgrafiken.
• Netz-Export/Import: Überwachung der dreiphasigen Energieflüsse.
• Batteriemanagement (wenn HYD-Wechselrichter): Ladezustand, Zyklen, Leistung.

Intelligente Optimierung für dreiphasige Anlagen

In Verbindung mit einem Sofar HYD Hybrid-Wechselrichter und einer Hochspannungsbatterie ermöglicht der Zähler DTSU666 ein fortschrittliches dreiphasiges Management :

• Dreiphasiger Eigenverbrauch: Intelligente Verteilung der Solarenergie auf die drei Phasen.
• Lastausgleich: Erkennung und Korrektur von Ungleichgewichten im Verbrauch.
• Dreiphasige Einspeisebegrenzung: Einhaltung der Netzbeschränkungen auf jeder Phase.
• Dreiphasiges Backup: Notbetrieb auf allen 3 Phasen gleichzeitig.
• Optimierung der Nebenzeiten: Programmierbare Batterieladung zu günstigen Tarifzeiten.

Professionelle dreiphasige Installation

Der Zähler DTSU666 wird an Ihre dreiphasige 400V (3P+N) Elektroinstallation angeschlossen. Sein Design ermöglicht eine schnelle professionelle Installation:

• Dreiphasiger Anschluss: Verkabelung L1/L2/L3 + Neutral + Erde.
• Montage Schalttafel: Befestigung auf DIN-Schiene oder an der Wand, je nach Modell.
• RS485-Kommunikation: Direkte Verbindung mit dem Sofar-Wechselrichter (Kabel im Lieferumfang enthalten).
• Automatische Konfiguration: Erkennung durch den Wechselrichter, Parametrierung über SolarMan Smart.
• LCD-Anzeige: Sofortige Überprüfung der Funktion vor Ort.

Wichtigste technische Daten

• Netzwerktyp: Dreiphasig 3P+N (400V zwischen den Phasen / 230V Phase-Neutral).
• Bidirektionale Messung: Erzeugung/Verbrauch/Import/Export auf 3 Phasen.
• Anzeige: Hinterleuchtetes LCD-Display zum direkten Ablesen.
• Exklusive Kompatibilität: Dreiphasige Sofar Solar HYD- und ME-Wechselrichter.
• Überwachungsanwendung: SolarMan Smart (iOS/Android + Web).
• Kommunikation: RS485 Modbus RTU zu Sofar-Wechselrichter.
• Sicherheitsstandards: Entspricht den europäischen Vorschriften.

Warum sollten Sie sich für den CHINT DTSU666 Dreiphasenzähler entscheiden?

✅ Zertifizierte Sofar-Kompatibilität: Speziell für dreiphasige HYD- und ME-Wechselrichter konzipiert.
✅ Phase-by-Phase-Messung: Unabhängige Überwachung aller 3 Phasen.
✅ Integrierte LCD-Anzeige: Direktes Ablesen ohne Smartphone vor Ort.
✅ Professionelles Monitoring: Vollständige SolarMan Smart-Anwendung.
✅ Erkennung von Ungleichgewichten: Automatische Warnungen zur Optimierung der Verteilung.

Empfohlene professionelle Anwendungen

Das dreiphasige Smart Meter DTSU666 ist ideal für :

• KMU und kleine Industriebetriebe mit dreiphasigem Sofar HYD-Wechselrichter + Hochspannungsbatterie.
• Tertiäre Gebäude (Büros, Geschäfte) mit Anlagen von 10-20 kWp.
• Große dreiphasige Wohnhäuser mit hohem Stromverbrauch.
• Landwirtschaftliche Anlagen (Hallen, Gewächshäuser) mit hoher Solarproduktion.
• Mehrfamilienhäuser (Wohnblöcke, Eigentumswohnungen) mit Solardächern
• Standorte mit dreiphasigem Back-up, die eine vollständige Notstromversorgung benötigen
