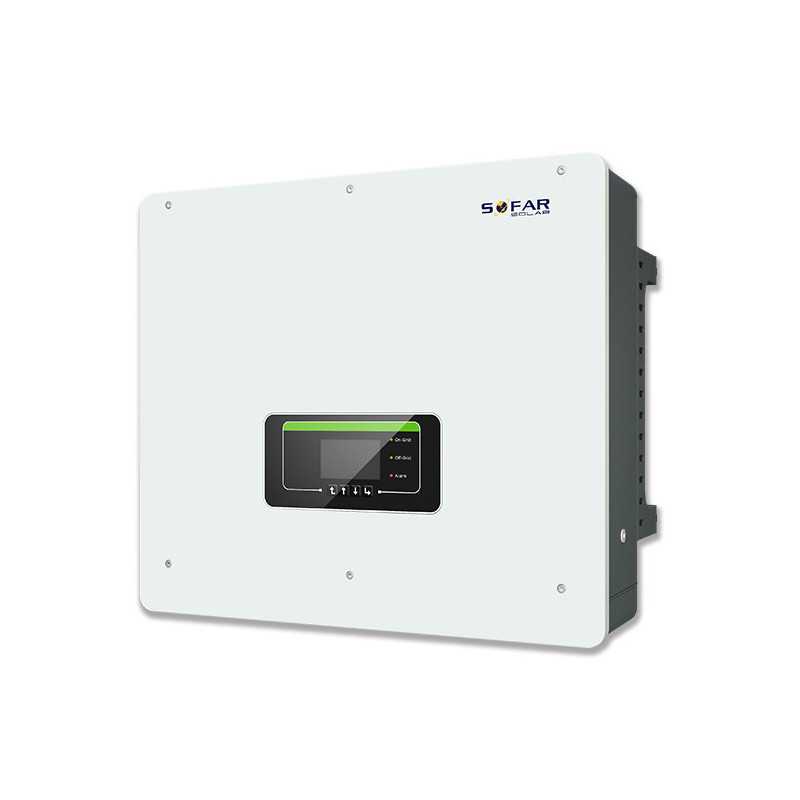

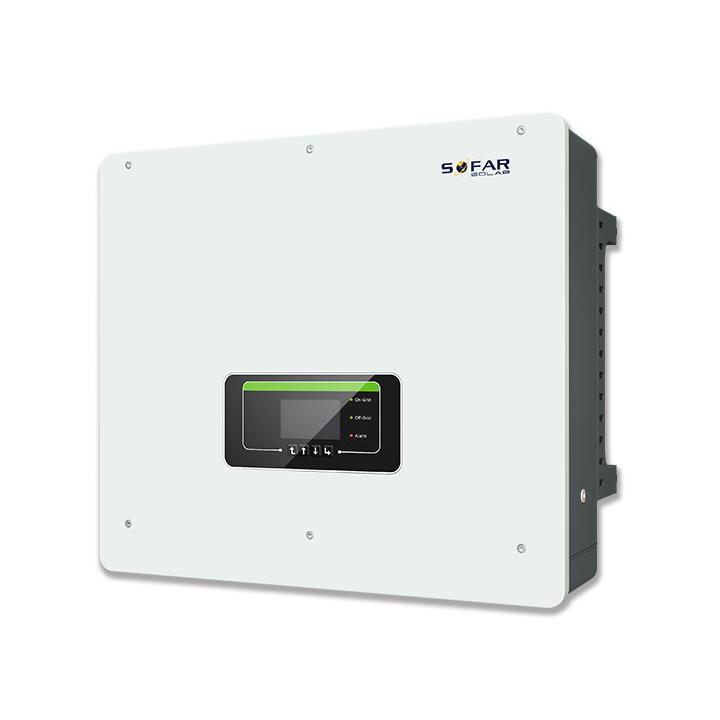

Sofar Solar HYD 6KTL-3PH driefasige hybride omvormer
DRIEFASIGE OMVORMER MET ENERGIEOPSLAG
Driefasige hybride omvormer
de perfecte oplossing voor energieopslag in uw PV-installatie met functies voor on-grid en off-grid.
De HYD 5K...20KTL-3PH is een veelzijdige driefasige hybride omvormer voor zonne-energie en opslagtoepassingen. Tijdens netstoringen kan hij tot 20 kW ongebalanceerde driefasige noodstroomvoorziening (EPS) leveren in 10 ms dankzij de geïntegreerde EPS-poort.
Twee MPPT's en twee onafhankelijke accupoorten (op modellen 10K tot 20KTL) maken meerdere accucapaciteitconfiguraties in stappen van 2,5 kWh mogelijk.
Er kunnen tot 10 omvormers parallel worden aangesloten op de EPS- en AC-poort, waardoor dit apparaat ideaal is voor microgrid-installaties (op of buiten het elektriciteitsnet).
Het geïntegreerde energiebeheersysteem heeft een aantal gebruiksvriendelijke modi om de gebruikerservaring te optimaliseren, waaronder een automatische modus voor zelfgebruik. De gebruiker kan ook verschillende tijd- en/of datumbereiken of regels voor de dag van de week definiëren.
Alle modi kunnen eenvoudig worden geconfigureerd op het grote LCD-scherm. Deze omvormer is in het bijzonder compatibel met de AMASS Store-hoogspanningsbatterijeenheid (GTX 3000-H) van SofarSolar. Bij de omvormer wordt een WiFi-stick geleverd voor eenvoudige verbinding met het Sofar-monitoringportaal.
Specificaties
Model
HYD 6KTL-3PH
Ingangsgegevens accu
Type accu
Lithium-ion
loodzuur
Aantal accu's
Bereik accuspanning voor volledige lading (V)
180 - 800
Bereik accuspanning (V)
240 - 800
Nominaal laad-/ontlaadvermogen (W)
6000
Max. laad-/ontlaadstroom
(A)
25
Pieklaad-/ontlaadstroom, duur (A, s)
40.,
60
Acculaadstrategie
Automatische afstemming op BMS (accumanagementsysteem)
Communicatie-interfaces
CAN (RS485)
PV string invo
ergegevens
PV ingangsvermogen max.
(Wp)
(6600 / 6600)
V)
1000
Opstartbedrijfsspanning (V)
200
MPPT-spanningsbereik (V)
180 - 960
Nominale DC-spanning (V)
600
Volledig MPPT-vermogen in span
ningsbereik (V)
32
0 - 850
(A)
12,5 / 12,5
Max. kortsluitstroom (A)
15 / 15
Aantal MPP trackers
Aantal strings per MPP tracker
AC uitgangsgegevens (naar net)
Nominaal AC vermogen (W)
6000
Max
AC-uitgang naar het elektriciteitsnet (VA)
6600
Max
uitgangsvermogen
van het elektriciteitsnet (VA)
12000
Max. uitgangsstroom van het e
lektriciteit
snet (A)
10
van netvoeding (A)
17
Nominale netspanning
/ N / PE,
230 / 400
Netspanningsbereik
184 - 276 Vac
Nominale netfrequentie
50 / 60 Hz
Netfrequentiebereik
45 - 55 Hz / 55 - 65 Hz
Uitgangsvermogensfactor
standaard (+/-0.8 instelbaar)
THDi uitgang (bij nominaal vermogen)
< 3%
Beschikbaar back-upvermogen
Nominaal uitgangsvermogen (W)
6000
Max. uitgangsvermogen
(VA)
6600
Piek uitgangsvermogen, duur (
VA, s)
12000, 60
Nominale uitgangsstroom (A)
,7
(A)
10
Piekuitgangsstroom, duur (A, s)
16, 60
Nominale uitgangsspanning
/ N / PE, 230 / 400
Nominale uitgangsfrequentie
50 / 60 Hz
THDv-uitgang (bij nominaal vermogen)
<
3
%
Schakeltijd
< 10 ms
MPPT
99.9%
Euro rendement
97,5%
Max. rendement
98.0%
Max. efficiëntie batterij laden/ontladen
97.6%
Bescherming
DC schakelaar
Optioneel
Ompoolbeveiliging voor PV-modules
ja
Uitgangsoverstroombeveiliging
ja
uitgangsoverspanning
ja
Bescherming tegen eilandbedrijf
ja
Detectie reststroom
ja
Detectie isolatieweerstand
ja
Overspanningsbeveiliging
PV:
Type II standaard, AC: Type II standaard
Batterij-omkeerbeveiliging
ja
Algemene gegevens
Afmetingen (mm)
571.4*515*264.1
Gewicht (kg)
33
UPS-topologie
Zonder transformator
Stand-by stroomverbruik (W)
<
5 W
Bedrijfstemperatuurbereik
- 60℃
Relatieve vochtigheid
- 100%
< 45 dB
Bedrijfshoogte
<
4000 m
Koeling
Natuurlijk
Beschermingsgraad
IP65
Kenmerken
DC terminal
MC4
AC netwerk terminal
Connector
P
Backup AC terminal
5P connector
Display
LCD
Bedieningsinterfaces
Ja
Parallelle werking
Standaard garantie
jaar, optioneel :
tot 20 jaar
Certificeringen &
Normen
(elektromagnetische compatibiliteit)
EN 61000-6-1, EN 61000-6-3
Veiligheid
IEC 62109-1, IEC 62109-2,
IEC 62040 - 1
Net
V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16 / CEI 0-21, EN 50549, G98 / G99, UTE C15-712-1
