€ 75,33
Belasting inbegrepen
0806
0712971129474

Bevestigingsset voor fotovoltaïsche panelen.
Geschikt voor plaatstalen daken.

Kies het aantal panelen en de lay-out (staand/landschap) uit de opties.

Let op: alleen geschikt voor houten daken.

Commentaar (0)

Geen klantenbeoordelingen op het moment.

Deze kit bevat alle materialen die je nodig hebt om je fotovoltaïsche panelen op een plaatstalen dak te monteren.
Selecteer gewoon bij de opties het aantal panelen dat je staand of liggend op je dak wilt >> de inhoud van de bevestigingskit past zich automatisch aan.

Let op: alleen voor houten daken.

Inhoud bevestigingskit

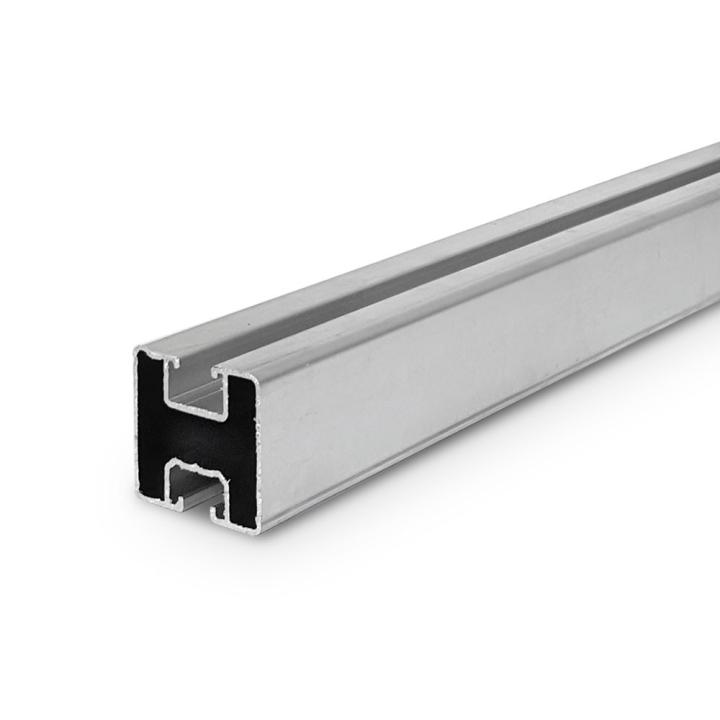

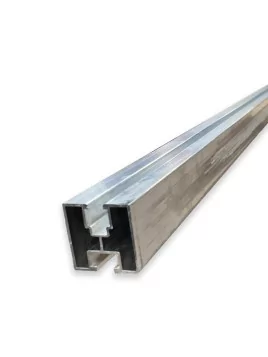

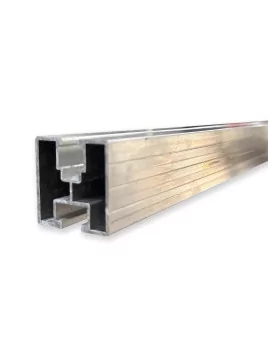

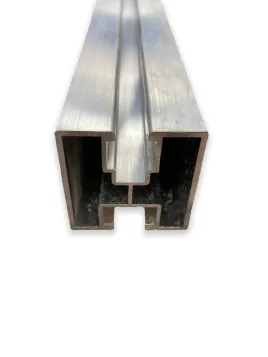

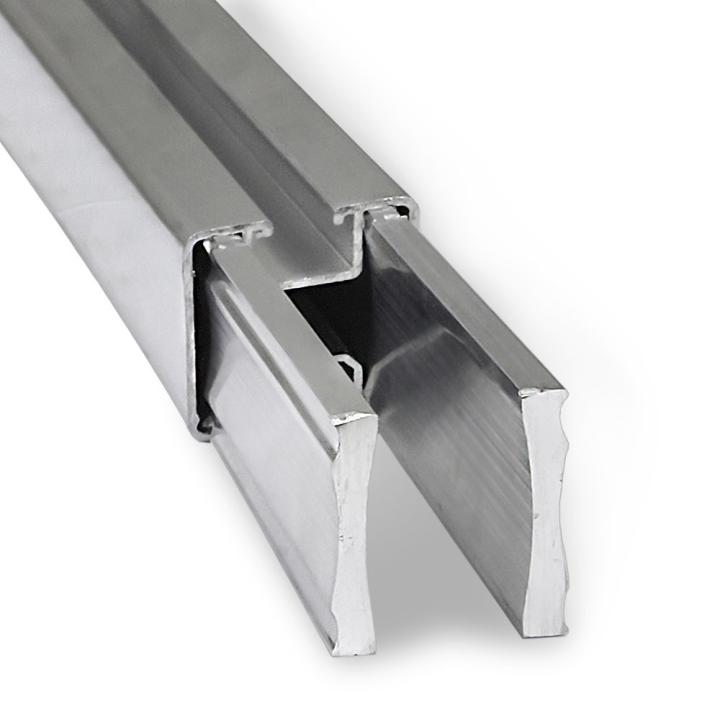

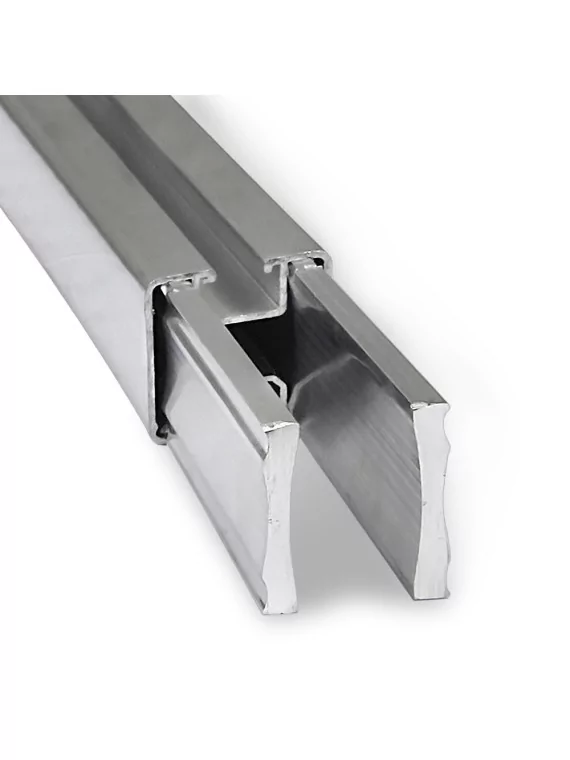

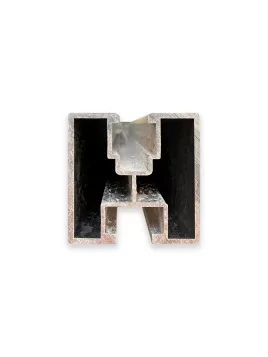

Rail en aluminium 40x40 mm

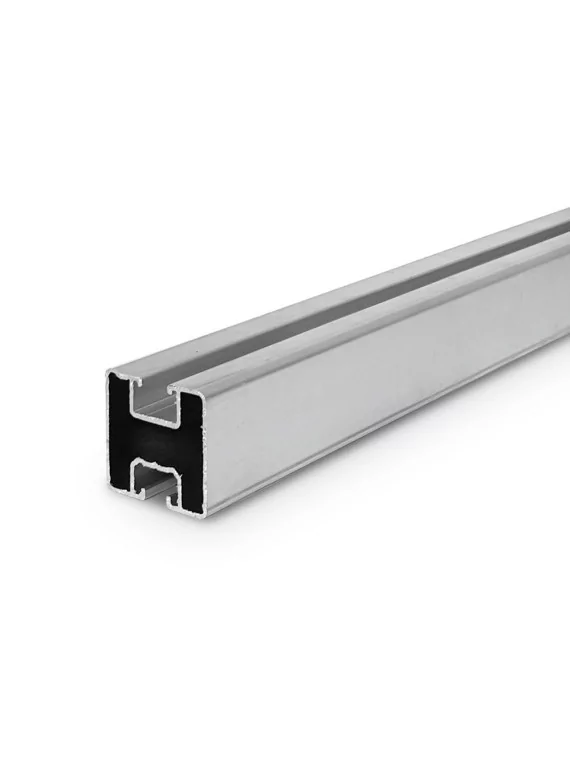

40x40 mm aluminium rail

Aluminium rail voor montage van het zonnepaneel. Op maat gemaakte rail beschikbaar op aanvraag.

>> Meer informatie over de 40x40 mm rail

Jonction pour rail - 2 barres de fixation

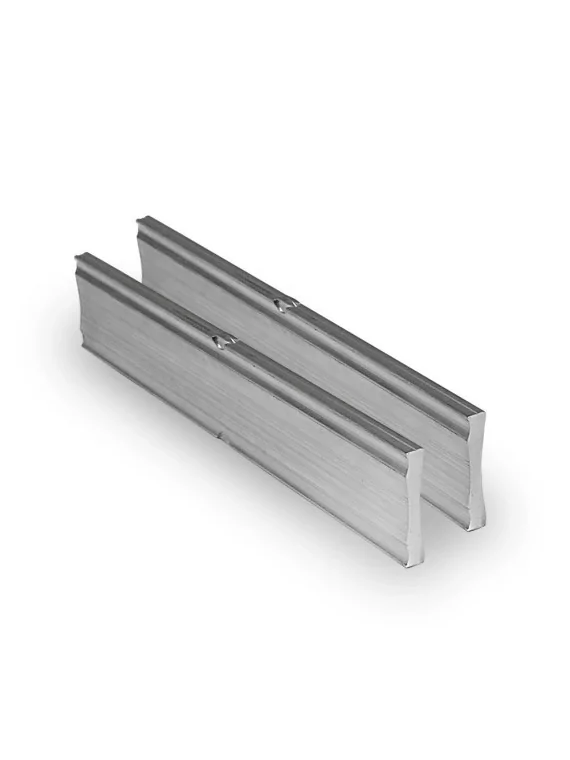

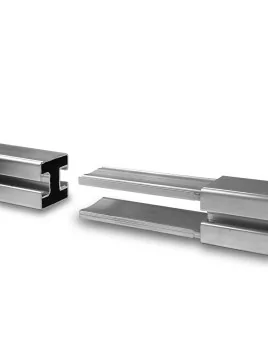

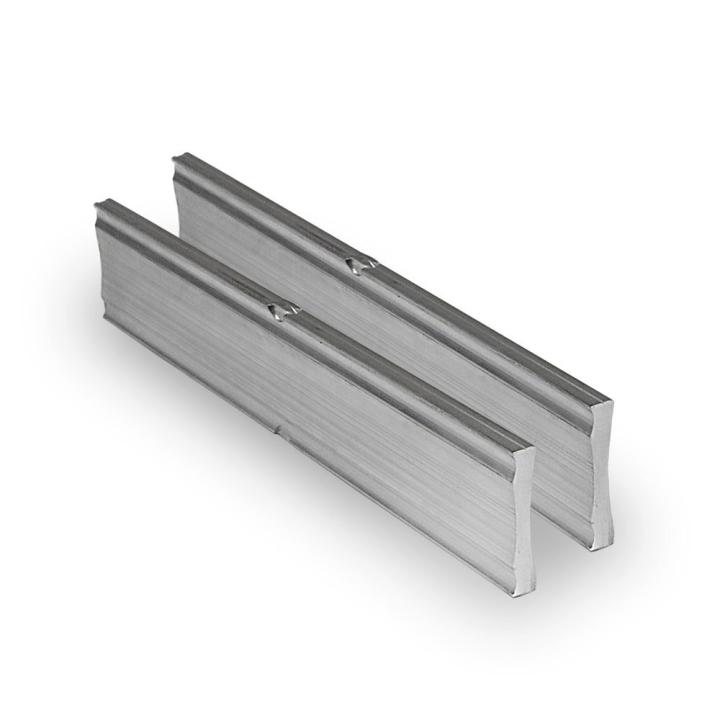

Rail kruising - 2 bevestigingsstaven

Deze 2 staven worden gebruikt om 2 stukken rail stevig aan elkaar te bevestigen zonder schroeven of gereedschap! Steek de verbindingsstaven gewoon in de twee stukken rail die moeten worden samengevoegd.

>> Meer informatie over het verbindingsstuk

vis de fixation pour tôle

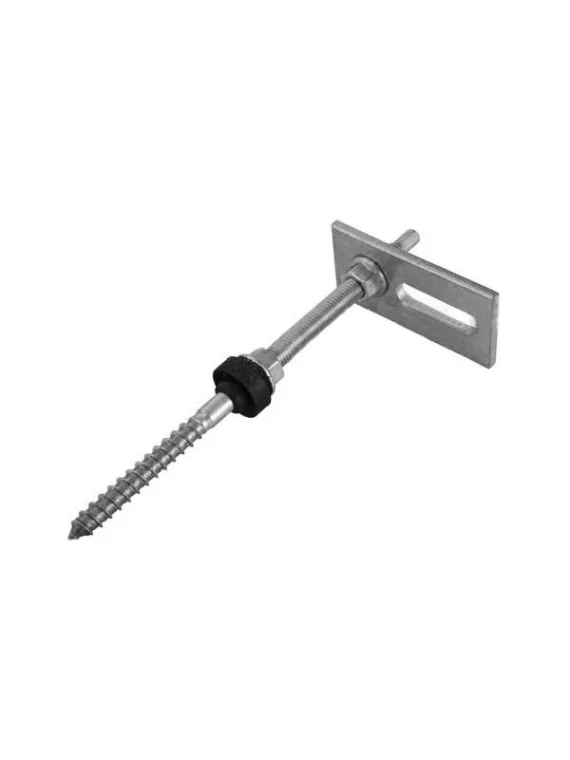

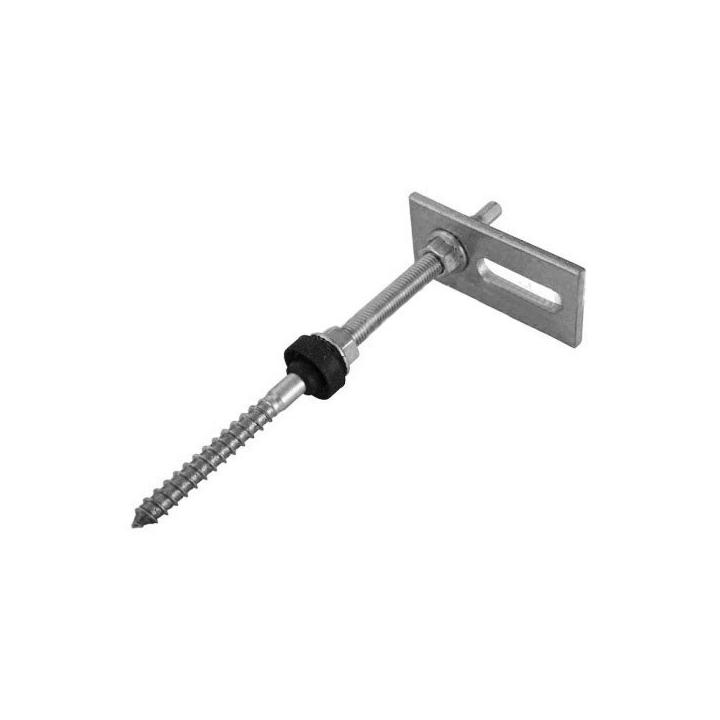

Bevestigingsschroeven voor plaatstaal

Schroef voor bevestiging van zonnepanelen op plaatstalen daken, met montageplaat.
Deze bevestiging kan ook worden gebruikt op een Eternit golfplaten dak.
Maat: M10X200mm

>> Meer informatie over Metalen dakbevestigingshaken

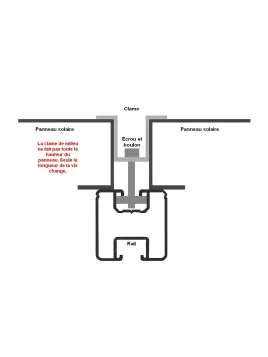

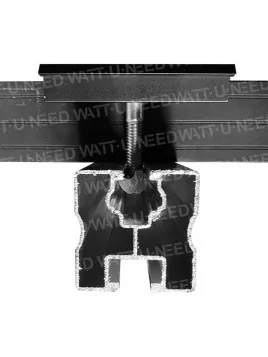

Clame de milieu pour panneaux sur toit en tuile

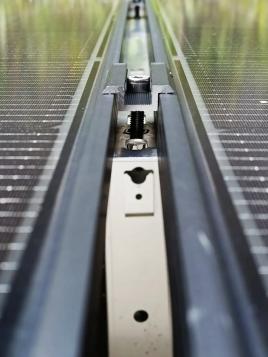

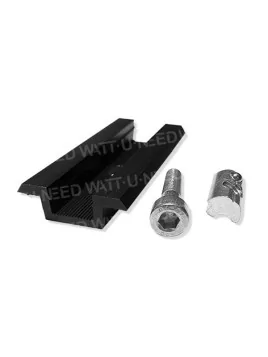

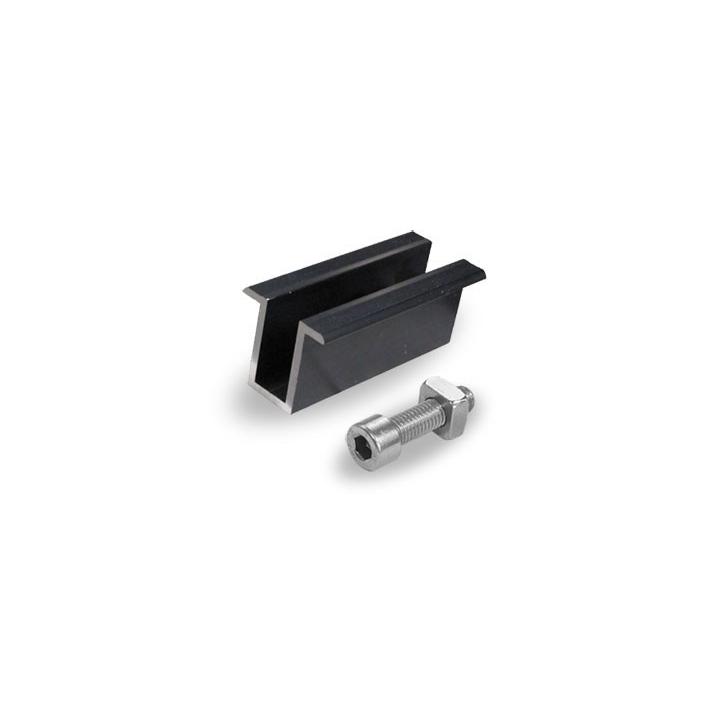

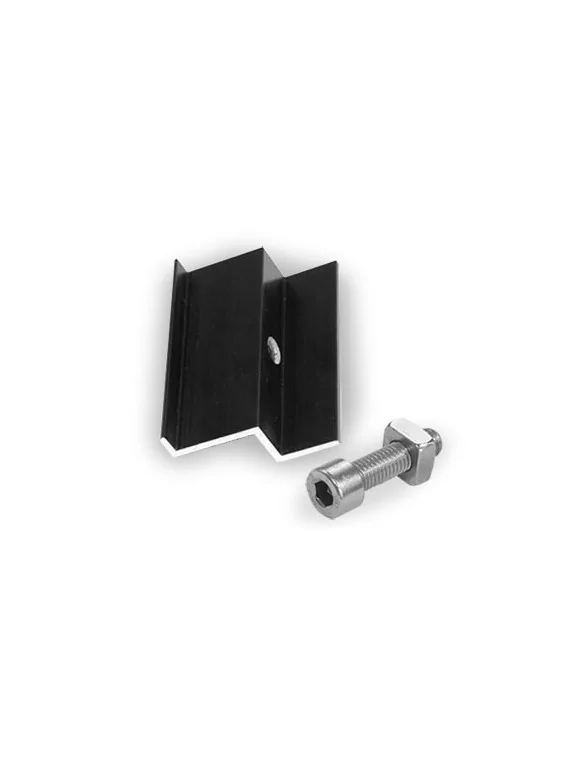

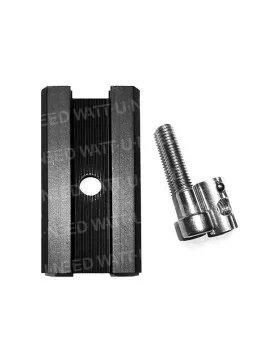

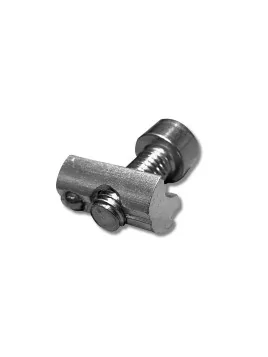

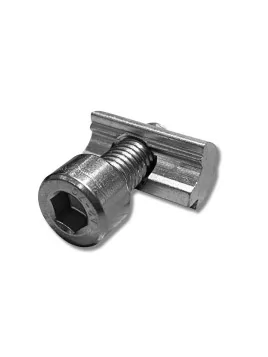

Middenklem - paneelbevestiging

Klem om fotovoltaïsche panelen aan de binnenkant te bevestigen. In hoogte verstelbaar volgens de hoogte van het frame van het zonnepaneel: 35 - 50 mm. Bevestiging aan aluminium rail met roestvrijstalen bout en moer (meegeleverd).

Optie: hoogte te kiezen volgens de hoogte van het paneelframe.

>> Meer informatie over de middenklem

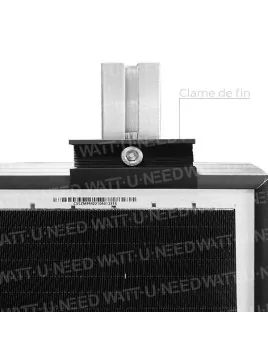

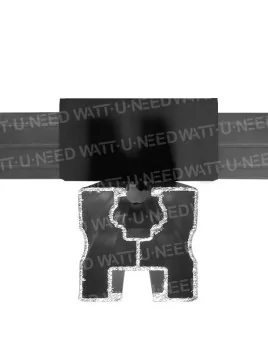

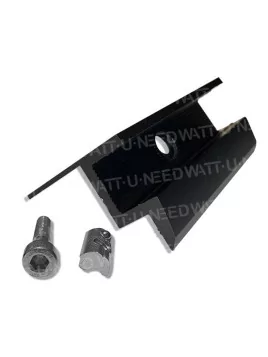

Clame de fin pour panneaux sur toit en tuile

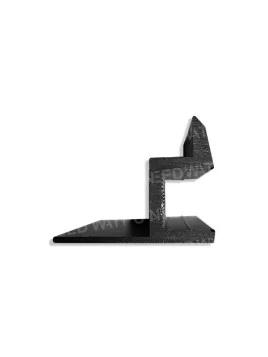

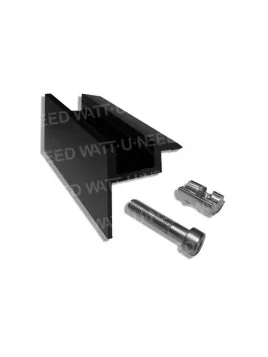

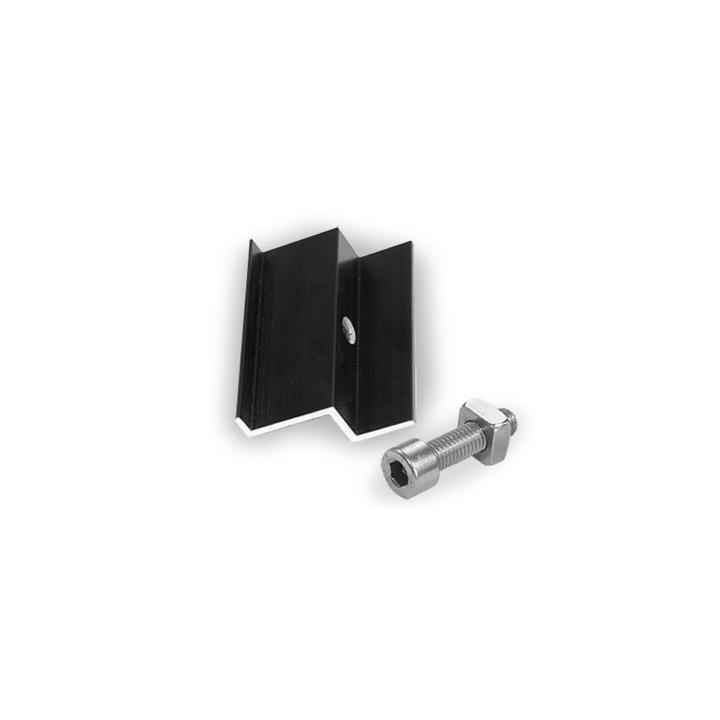

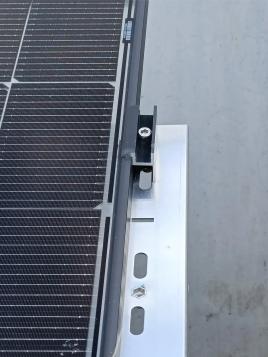

Eindklem - bevestiging van het paneel

Klem voor externe bevestiging van het paneel. Beschikbare hoogtes: 35mm - 40mm - 45mm - 47mm - 50mm. Deze klem wordt aan de aluminium rail bevestigd met een bout en moer (meegeleverd).

>> Meer informatie over de eindklem

schéma montage de panneaux solairesHoe kies ik de juiste kit voor mijn panelen?

De bevestigingskit is geschikt voor alle leien daken. Dankzij de opties kan hij worden aangepast aan de lay-out van uw panelen.

De bevestigingen zijn compatibel met panelen met standaardafmetingen.

Kies het aantal panelen per rij, staand of liggend gerangschikt.

Voor de lay-out hiernaast heb je bijvoorbeeld 3x de bevestigingskit nodig:
> 1e kit voor rij 1: 3 panelen in staand formaat
> 2e kit voor rij 2: 2 panelen in liggend formaat
> 3de kit voor rij 3: 2 panelen in liggend formaat

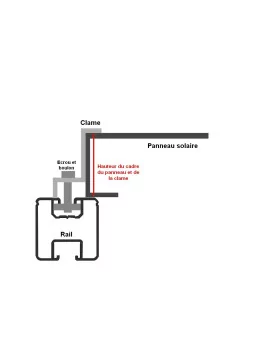

2. Selecteer de juiste clame voor uw paneel

De klem wordt gebruikt om het paneel aan de aluminium rail te bevestigen. De hoogte moet overeenkomen met de dikte van het frame van uw paneel, zodat het stevig aan de rail bevestigd is.

Beschikbare paneelhoogtes: 35 - 40 - 45 - 47 - 50 mm

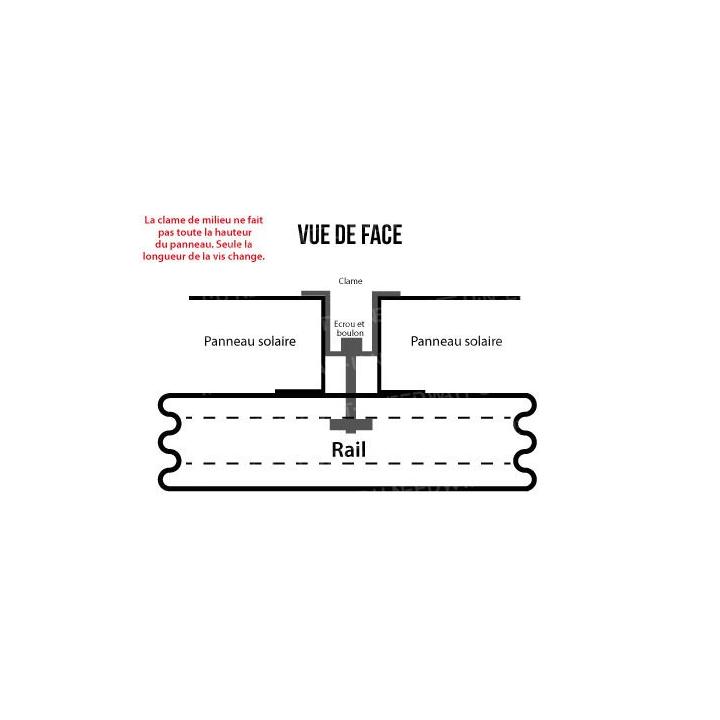

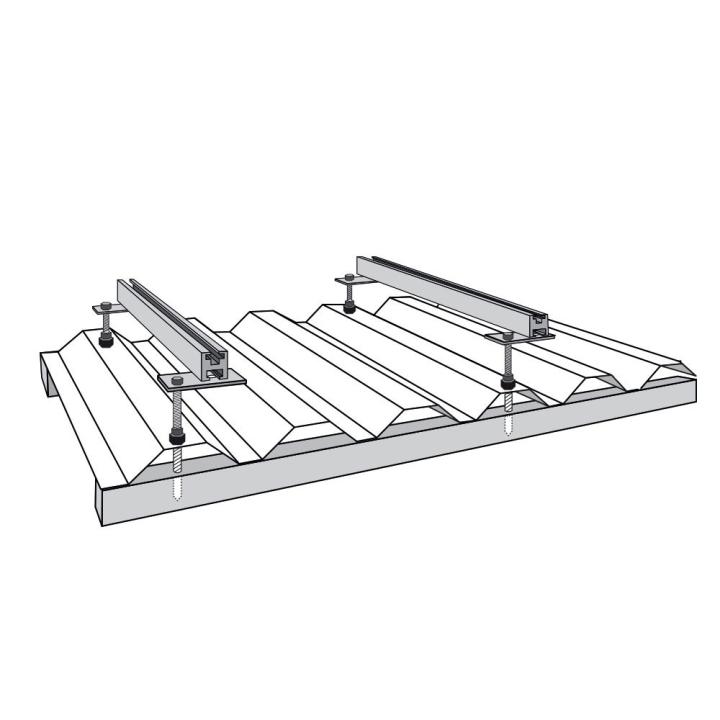

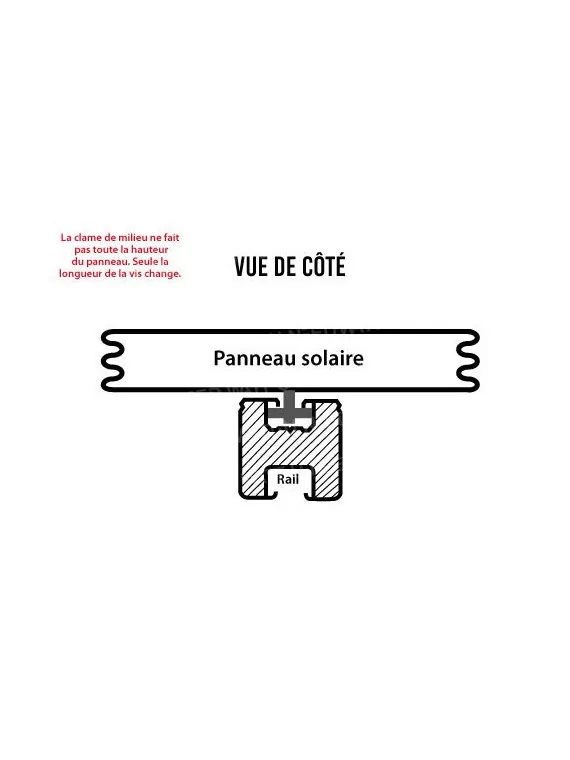

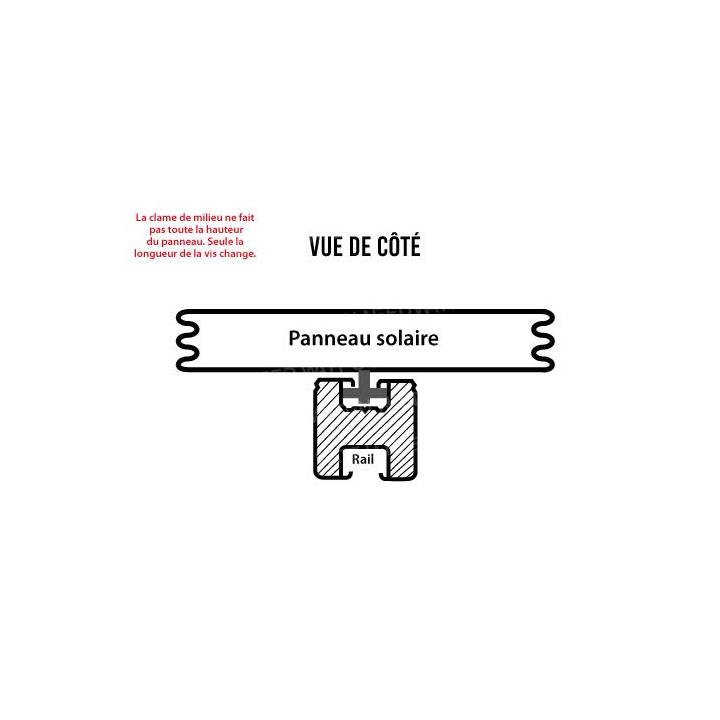

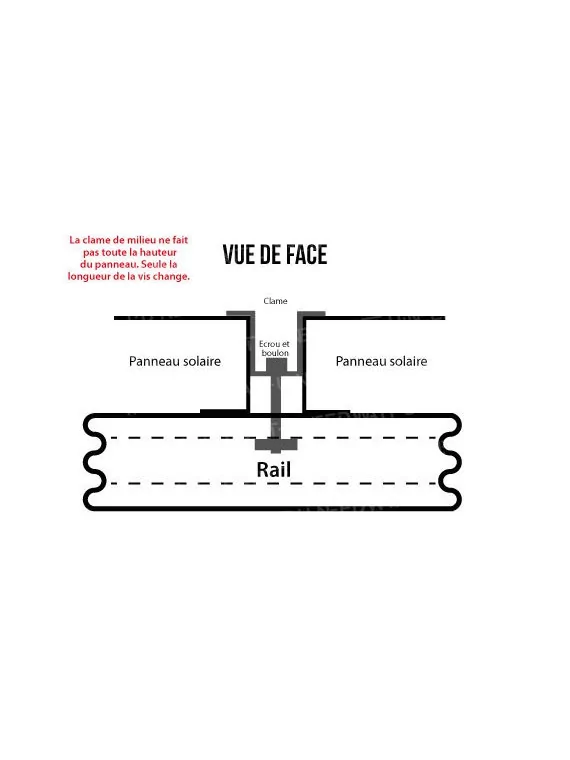

Montage diagram

Schéma de montage

Details van meegeleverde materialen afhankelijk van het aantal panelen

Staande panelen
Aantal panelen Rail (m) Rail detail* Aansluiting Bevestigingsschroeven voor plaatmetaal Middelste klem Eindpaneel
1 paneel 2,4 (2 x 1,20m) 0 4 0 4
2 panelen 4,8 (2 x 2,40m) 0 6 2 4
3 panelen 7,2 (4 x 1,80m) 2 8 4 4
4 panelen 9,6 (4 x 2,40m) 2 10 6 4
5 panelen 12 (4 x 2,40m et 2 x 1,20m) 4 12 8 4
6 panelen 14,4 (6 x 2,40m) 4 14 10 4
7 panelen 16,8 (6 x 2,40m et 2 x 1,20m) 6 16 12 4
8 panelen 19,2 (8 x 2,40m) 6 18 14 4
9 panelen 21,6 (8 x 2,40m et 2 x 1,20m) 8 20 16 4
10 panelen 24 (10 x 2,40m) 8 22 18 4
11 panelen 26,4 (10 x 2,40m et 2 x 1,20m) 10 24 20 4
12 panelen 28,8 (12 x 2,40m) 10 26 22 4
13 panelen 31,2 (12 x 2,40m et 2 x 1,20m) 12 28 24 4
14 panelen 33,6 (14 x 2,40m) 12 30 26 4
15 panelen 36 (14 x 2,40m et 2 x 1,20m) 14 32 28 4
16 panelen 38,4 (16 x 2,40m) 14 34 30 4
17 panelen 40,8 (16 x 2,40m et 2 x 1,20m) 16 36 32 4
18 panelen 43,2 (18 x 2,40m) 16 38 34 4
19 panelen 45,6 (18 x 2,40m et 2 x 1,20m) 18 40 36 4
20 panelen 48 (20 x 2,40 m) 18 42 38 4



Landschapspanelen
Aantal panelen Rail (m) Rail detail* Aansluiting Bevestigingsschroeven voor plaatmetaal Middelste klem Eindpaneel
1 paneel 3,6 (2 x 1,80m) 0 4 0 4
2 panelen 7,2 (4 x 1,80m) 2 6 2 4
3 panelen 10,8 (6 x 1,80m) 4 10 4 4
4 panelen 14,4 (8 x 1,80m) 6 12 6 4
5 panelen 18 (10 x 1,80m) 8 16 8 4
6 panelen 21,6 (12 x 1,80m) 10 18 10 4
7 panelen 25,2 (14 x 1,80m) 12 22 12 4
8 panelen 28,8 (16 x 1,80m) 14 24 14 4
9 panelen 32,4 (18 x 1,80m) 16 28 16 4
10 panelen 36 (20 x 1,80m) 18 30 18 4
11 panelen 39,6 (22 x 1,80m) 20 34 20 4
12 panelen 43,2 (24 x 1,80m) 22 36 22 4
13 panelen 46,8 (26 x 1,80m) 24 40 24 4
14 panelen 50,4 (28 x 1,80m) 26 42 26 4
15 panelen 54 (30 x 1,80m) 28 46 28 4
16 panelen 57,6 (32 x 1,80m) 30 48 30 4
17 panelen 61,2 (34 x 1,80m) 32 52 32 4
18 panelen 64,8 (36 x 1,80m) 34 54 34 4
19 panelen 68,4 (38 x 1,80m) 36 58 36 4
20 panelen 72 (40 x 1,80m) 38 60 38 4



* De details van de rails worden ter indicatie gegeven en zijn afhankelijk van de grootte van de panelen (waardoor de lengtes van de rails variëren).
