SolaX X3 driefasige EPS-behuizing - Automatische back-upvoeding 3x63A

EPS SolaX X3-EPS BOX - Driefasige 3x63A automatische back-upvoeding

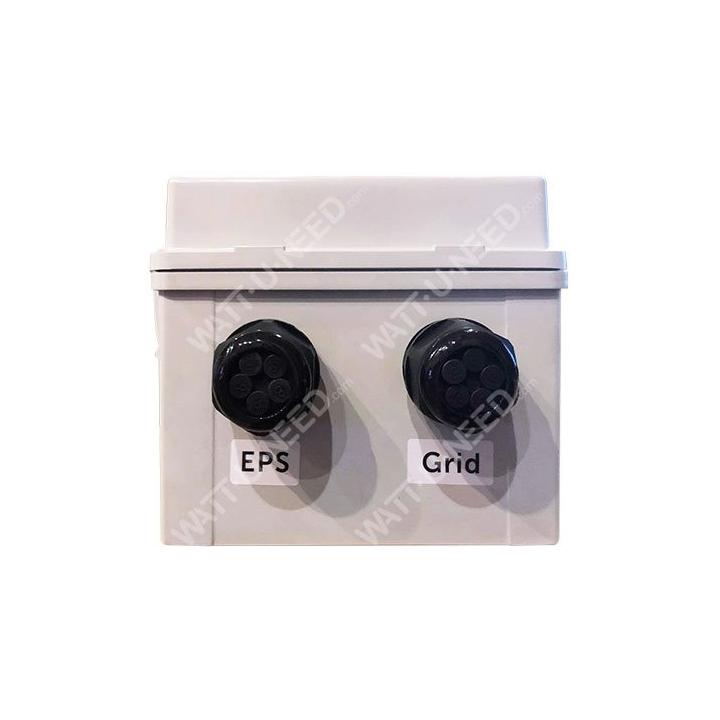

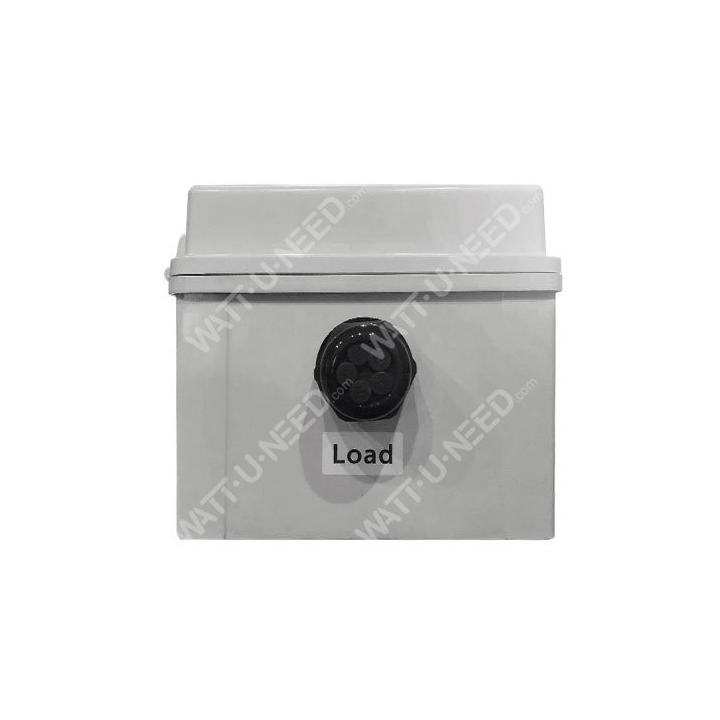

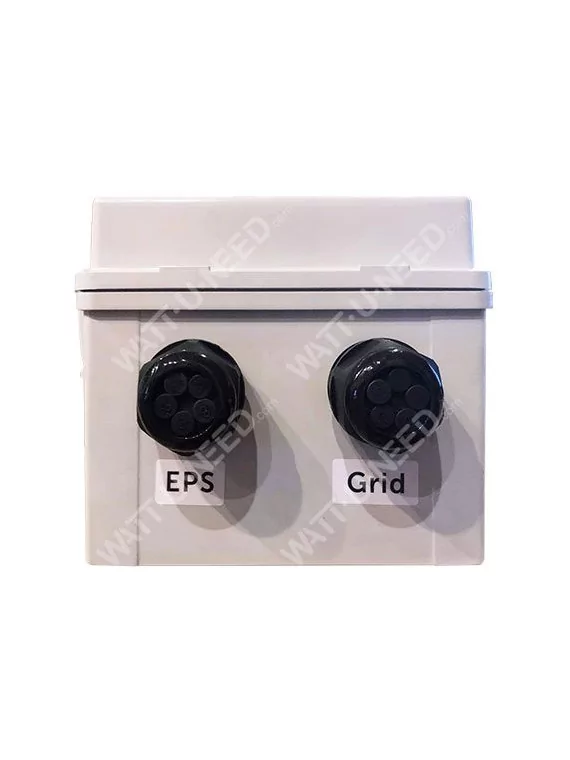

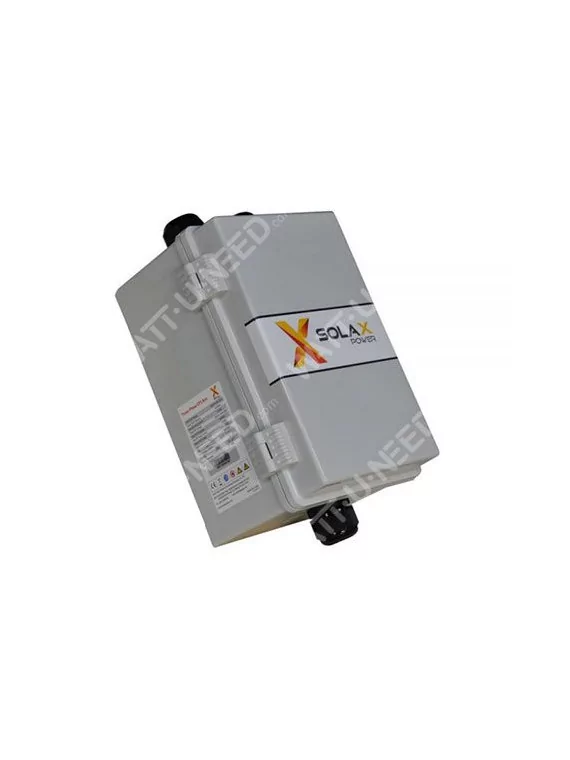

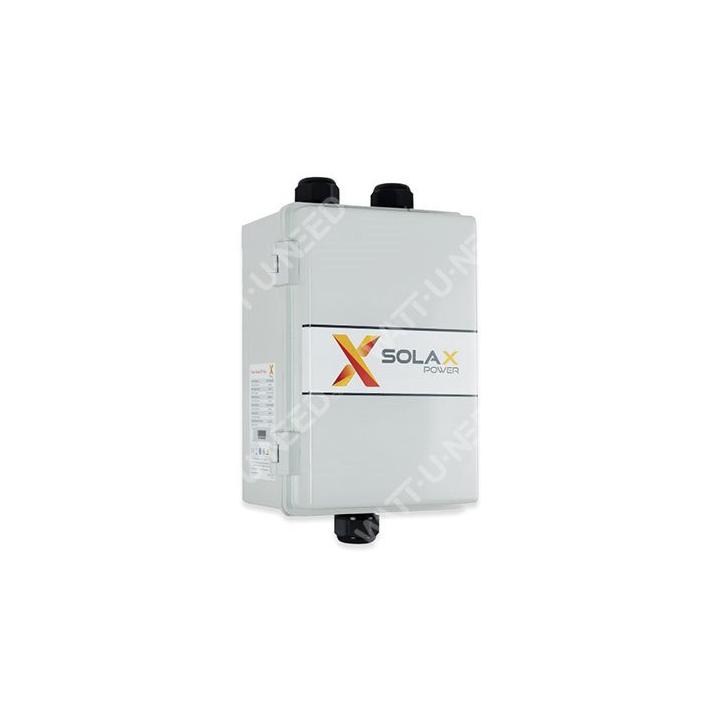

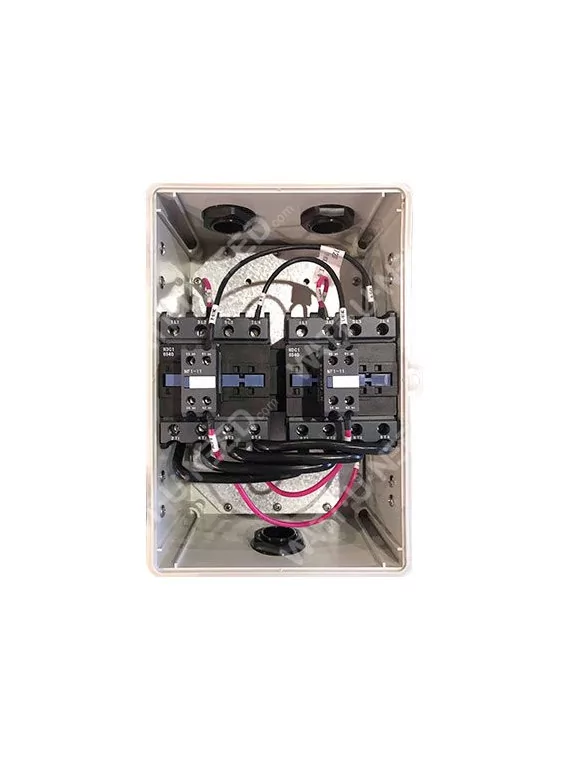

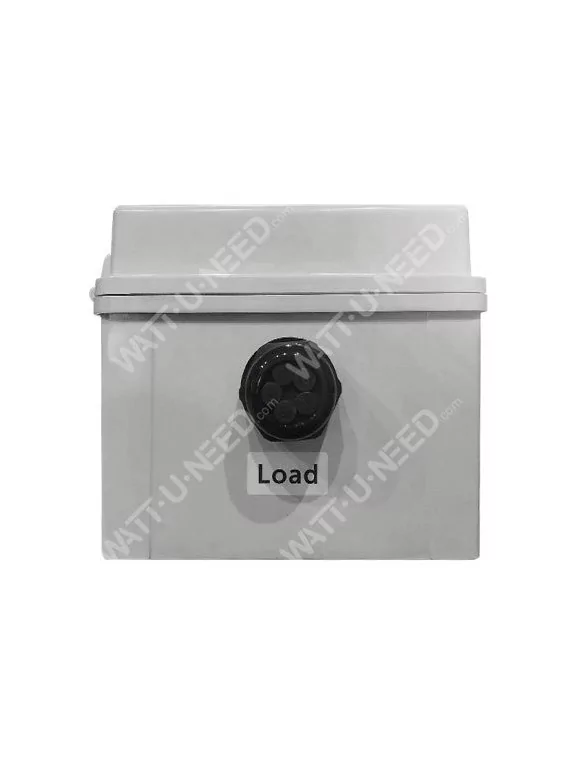

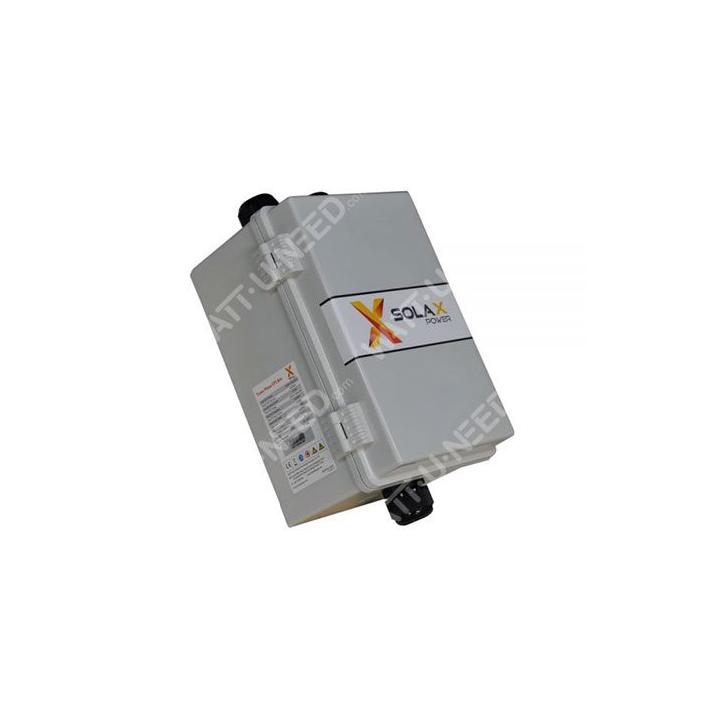

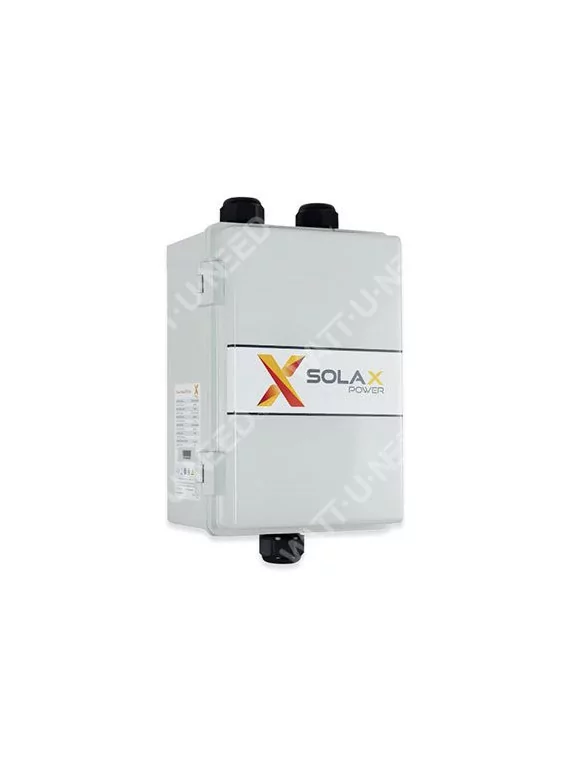

De EPS SolaX X3-EPS BOX (referentie X3-EPS-BOX) is een professionele automatische accessoire die ontworpen is om de continuïteit van uw driefasenstroomvoorziening te garanderen in geval van een stroomstoring. Dankzij de twee geïntegreerde driefasige schakelaars beheert deze box op intelligente wijze de omschakeling tussen het openbare driefasige elektriciteitsnet (400/230V) en de EPS-uitgang (noodstroomvoorziening) van uw SolaX X3 hybride omvormer.

Als het elektriciteitsnet uitvalt, activeert de box automatisch de EPS-uitgang die gevoed wordt door je accu en zonnepanelen. Wanneer het elektriciteitsnet terugkeert, wordt uw installatie automatisch weer aangesloten op het openbare driefasige elektriciteitsnet en wordt de EPS-uitgang veilig uitgeschakeld. Deze oplossing is essentieel voor commerciële en industriële fotovoltaïsche installaties met accu's die autonomie vereisen tijdens stroomonderbrekingen.

Automatische werking van de dubbele driefasige schakelaar

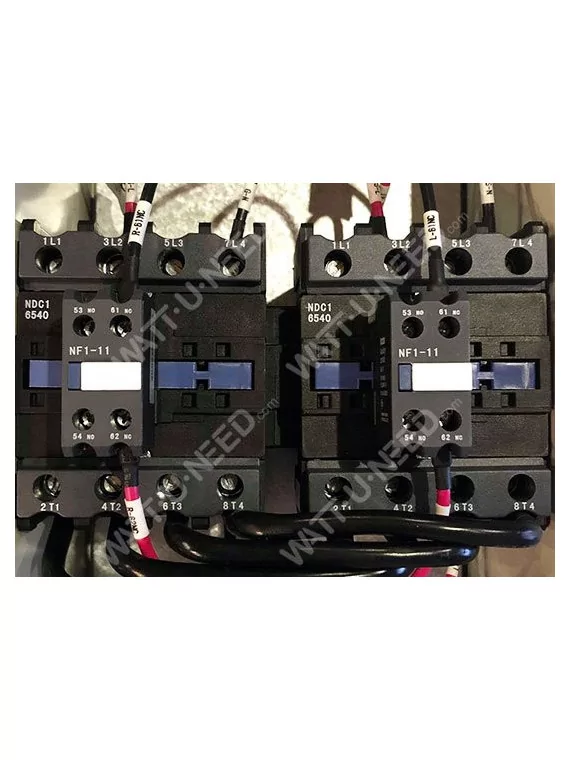

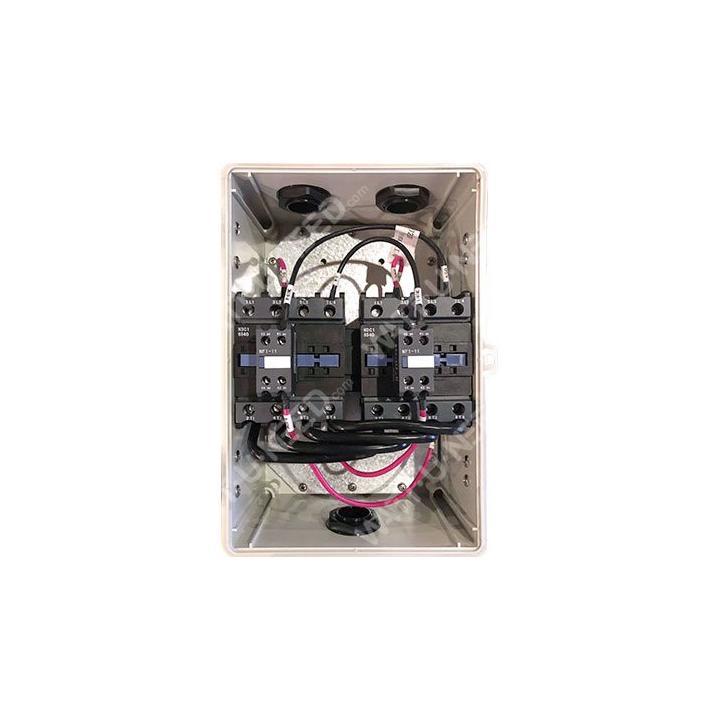

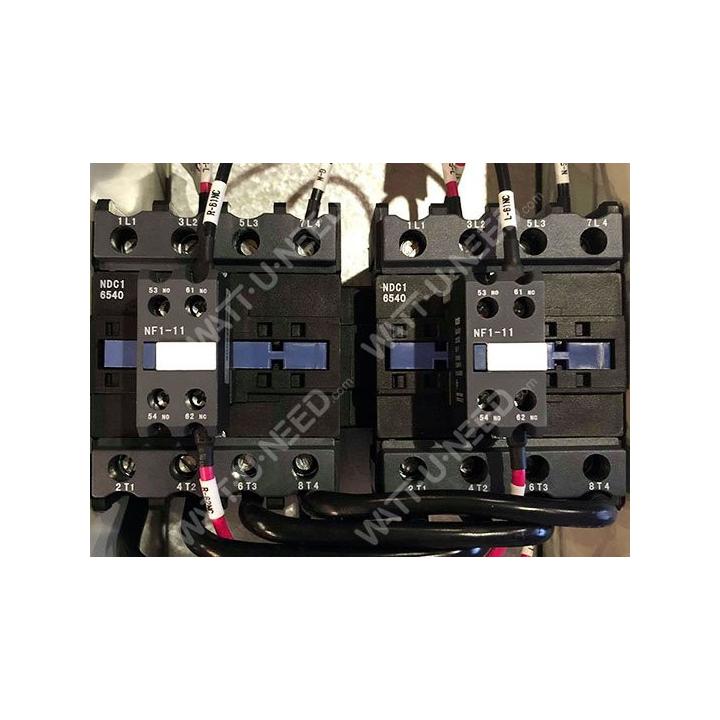

Het geïntegreerde dubbele driefasige magneetsysteem zorgt voor een geautomatiseerd, veilig beheer van je driefasige voeding:

• Detectie van driefasige stroomuitval: De contactor controleert voortdurend de aanwezigheid van de 3 fasen van het openbare netwerk.
• Onmiddellijke driefasige EPS-activering: Zodra er een storing wordt gedetecteerd (uitval van een of meer fasen), schakelt de contactor automatisch over op de driefasige EPS-uitgang (gevoed door batterij + PV).
• Automatische heraansluiting: Wanneer het driefasige net weer stabiel is, sluit de kast de UPS weer aan op het openbare net en wordt de EPS-uitgang gesloten.
• Driefasige anti-eilandingbeveiliging: Voorkomt injectie in het elektriciteitsnet tijdens uitval en voldoet aan de normen voor driefasige ontkoppeling.
• Snelle omschakeltijd: Omschakeling in minder dan 0,5 seconden om onderbrekingen tot een minimum te beperken.

Deze werking is volledig transparant voor de gebruiker: er is geen handmatige tussenkomst nodig, zelfs niet tijdens micro-onderbrekingen.

Compatibiliteit met SolaX X3-Hybrid omvormers

De EPS-box is compatibel met alle hybride driefasige omvormers van de SolaX X3-serie die zijn uitgerust met de EPS-functie:

• SolaX X3-HYBRID 5.0-D G4/G4.2 (5 kVA driefasig)
• SolaX X3-HYBRID 6.0-D G4/G4.2 (6 kVA driefasig)
• SolaX X3-HYBRID 8.0-D G4/G4.2 (8 kVA driefasig)
• SolaX X3-HYBRID 10.0-D G4/G4.2 (10 kVA driefasig)
• SolaX X3-HYBRID 15.0-D G4 (15 kVA driefasig)
• SolaX X3-Retro Fit driefasige modellen met EPS-functie

Essentiële vereisten: de UPS moet uitgerust zijn met een driefasige EPS-uitgang en aangesloten zijn op een batterij (Triple Power, Pylontech, enz.). Zonder accu werkt de back-upfunctie niet. De netvoeding moet driefasig 400/230V 50Hz (Europese norm) zijn.

Gedetailleerde technische specificaties

Toepassingen voor commerciële en industriële fotovoltaïsche installaties

De driefasige EPS box voldoet aan de kritische behoeften van professionele zonne-installaties met opslag:

• Commerciële gebouwen: Automatische stroomvoorziening voor kritieke systemen (servers, kassa's, beveiligingsverlichting, alarmen) tijdens stroomuitval.
• KMO's en werkplaatsen: Continue werking van lichte driefasige machines, compressoren, airconditioning, industriële ventilatie.
• Datacenters: Back-up stroomvoorziening voor kritieke IT-apparatuur in aanvulling op UPS.
• Boerderijen: Stroomvoorziening voor irrigatiepompen, kasventilatie, melkkoelsystemen.
• Tertiaire installaties: Kantoren, artsenpraktijken, winkels die driefasenstroom nodig hebben.
• Geoptimaliseerd professioneel eigenverbruik: Maximaliseert het gebruik van opgeslagen zonne-energie, zelfs in het geval van een stroomstoring, waardoor de bedrijfskosten worden verlaagd.

Typisch gebruik: Een werkplaats uitgerust met een SolaX X3-HYBRID 10.0-D omvormer met een 11,6 kWh Triple Power batterij. Bij een stroomstoring schakelt de EPS box automatisch over op de accu om de prioritaire driefasige circuits te voeden (3x63A max, d.w.z. ~43 kVA). De zonneproductie blijft de accu opladen als de zon schijnt, waardoor de autonomie wordt verlengd.

Elektrische driefasige installatie en aansluiting

Elektrische vereisten driefasig:

• Installatie door een gekwalificeerde elektricien met een driefasige elektrische goedkeuring, in overeenstemming met de normen NF C 15-100 (Frankrijk) / RGIE (België).
• Kabeldoorsnede: minimaal 16 mm² voor driefasige 3x63A AC-ingang, 16 mm² voor driefasige EPS-uitgang.
• Geschikte vierpolige stroomonderbrekers: 63A aan netzijde, 63A aan EPS-zijde.
• Vierpolige differentiaalbeveiliging 30mA type A verplicht.
• Controleer of de EPS-draaistroomuitgang aanwezig is op de omvormer (X3-Hybrid-D-modellen).
• Controleer de volgorde van de fasen en de nulleider voor de inbedrijfstelling.

Aansluitstappen:

1. Bevestig de EPS-box in de buurt van het driefasige elektrische paneel (externe wandmontage mogelijk dankzij IP65).
2. Sluit de driefasige AC-hoofdingang aan op het openbare elektriciteitsnet (3 fasen + nulleider + aarde, max. 3x63A).
3. Sluit de driefasige EPS-ingang aan op de EPS-uitgang van de SolaX X3-omvormer (3 fasen + nulleider + aarde).
4. Sluit de driefasige belastingsuitgang aan op de prioritaire circuits die als back-up moeten worden gevoed.
5. Controleer de volgorde van de fasen met behulp van een volgordeschakelaar (L1-L2-L3).
6. Stel de differentiële beveiligingen in en controleer de spanning op elke fase voor de inbedrijfstelling.
7. Test het automatisch schakelen door een netstoring te simuleren (hoofdstroomonderbreker geopend).
8. Controleer de schakeltijd (< 0,5s) en de stabiliteit van de EPS-voeding.

Installatietip: Gebruik standaard gekleurde kabels (zwart/bruin/grijs voor L1/L2/L3, blauw voor nul, groen/geel voor aarde). Label de aansluitklemmen duidelijk om toekomstig onderhoud te vergemakkelijken. Documenteer de volgorde van de fasen om fouten tijdens onderhoud te voorkomen.

Dimensionering van de driefasige EPS-belasting (maximaal 3x63A)

Het driefasige EPS-vermogen is beperkt tot 3x63A (d.w.z. ongeveer 43 kVA bij 400V driefasig). Het is van cruciaal belang om de noodcircuits correct te dimensioneren om overbelasting te voorkomen:

Belangrijk advies: Geef de voorkeur aan evenwichtige driefasige belastingen (gelijke verdeling over de 3 fasen). Vermijd het aansluiten van zeer sterk startende machines (motoren >15 kW) rechtstreeks op de EPS-uitgang. Gebruik voor grote inductieve belastingen een softstart of sterdriehoekstart.

Raadpleeg onze driefasige verbruikscalculator in onze toolbox om precies te berekenen hoeveel driefasige back-up je nodig hebt.

Normen en conformiteit Belgisch driefasig netwerk

De SolaX X3 EPS box voldoet aan de driefasige normen voor fotovoltaïsche aansluiting die in België van toepassing zijn:

• Synergrid-reglement C10/11: Garandeert een automatische driefasige ontkoppeling in geval van een netstoring (verlies van een of meer fasen).
• Driefasige beveiliging tegen eilandbedrijf: voorkomt dat elektriciteit in het openbare net wordt geïnjecteerd tijdens stroomonderbrekingen (veiligheid van DSO-technici).
• Overspanningscategorie III: Bestand tegen transiënte overspanningen in driefasige industriële installaties.
• CE-markering: Voldoet aan de Europese Laagspanningsrichtlijn 2014/35/EU en de Richtlijn Elektromagnetische Compatibiliteit 2014/30/EU.
• IP65: Volledig waterdicht voor buiteninstallatie in overeenstemming met de Belgische RGIE-vereisten.
• RGIE-installatie: Moet worden uitgevoerd door een erkend elektricien voor validatie van conformiteit en professionele verzekering.

Voor technische vragen over driefasige installatie, raadpleeg ons ondersteuningscentrum of onze technische gidsen.

Voordelen van de EPS-draaistroomkast voor uw professionele zonne-installatie

• Volledige driefasige automatisering: Geen handmatige tussenkomst tijdens stroomuitval, zelfs niet gedeeltelijk (verlies van 1 fase).
• Versterkte industriële veiligheid: Beschermt tegen de risico's van driefasige eilandvorming en energieteruggave op een onderbroken net.
• Universele SolaX X3-compatibiliteit: Werkt met het hele X3-Hybrid-gamma van 5 tot 15 kVA driefasig.
• Eenvoudige professionele installatie: Vereenvoudigde aansluiting (6 draden) tussen omvormer en EPS-box, waardoor bedradingsfouten beperkt worden.
• IP65 robuustheid: Buiteninstallatie mogelijk, weerbestendig en bestand tegen industriële omgevingen.
• Snel schakelen: Schakelen < 0,5 seconden om de impact op gevoelige apparatuur te minimaliseren.
• Bewezen betrouwbaarheid: robuuste elektromechanische driefasige schakelaars voor een maximale levensduur in professionele omgevingen.
• Professionele kosteneffectiviteit: Benut uw batterij-investering volledig door autonomie te garanderen tijdens stroomonderbrekingen, waardoor productieverlies wordt vermeden.
