EPS SolaX X1 box - Eenfase 17A automatische noodstroomvoorziening

EPS SolaX X1-EPS BOX - Automatische back-upvoeding voor éénfasige omvormers

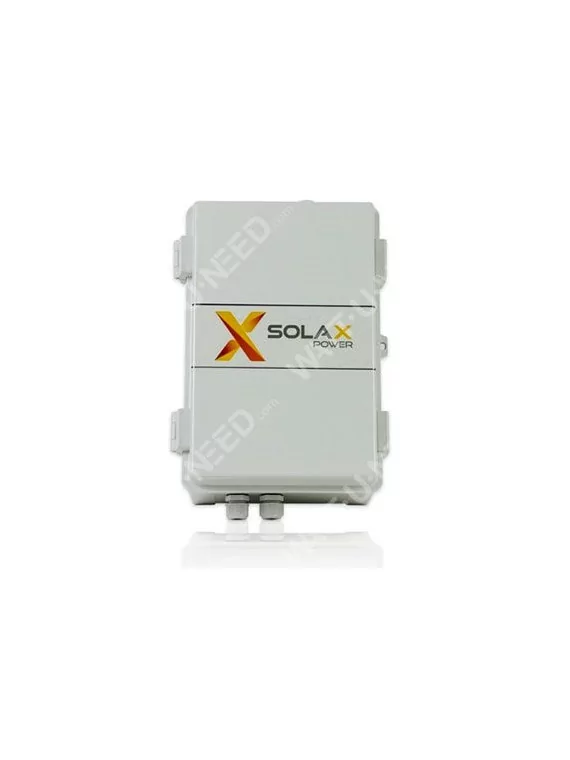

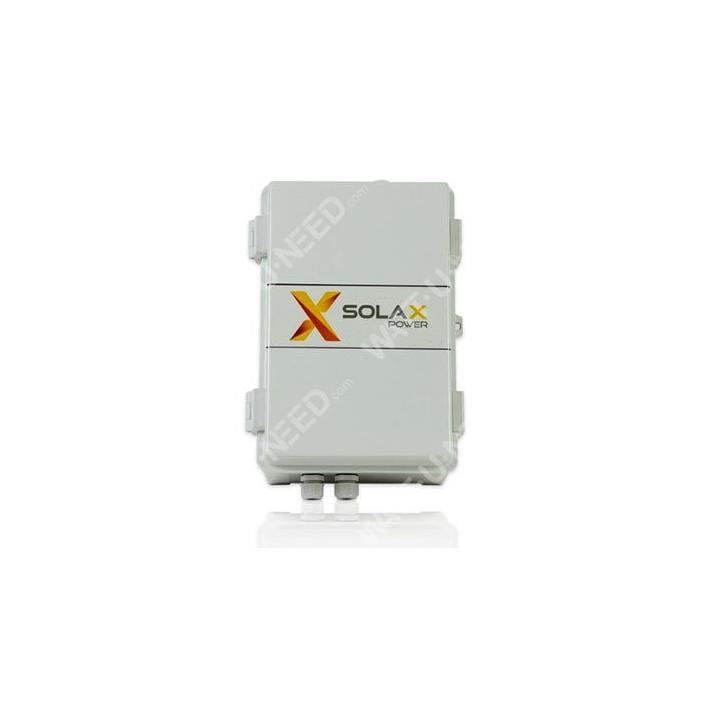

De EPS SolaX X1-EPS BOX (referentie X1-EPS-BOX) is een automatisch accessoire dat ontworpen is om de continuïteit van uw stroomvoorziening te garanderen in geval van een stroomstoring. Dankzij de twee geïntegreerde schakelaars beheert deze box op intelligente wijze de omschakeling tussen het openbare elektriciteitsnet en de EPS-uitgang (noodstroomvoorziening) van uw hybride SolaX X1-omvormer.

Bij een stroomstoring activeert de box automatisch de EPS-uitgang die gevoed wordt door uw accu en zonnepanelen. Wanneer het elektriciteitsnet terugkeert, wordt uw installatie automatisch weer aangesloten op het openbare elektriciteitsnet en wordt de EPS-uitgang veilig uitgeschakeld. Deze oplossing is essentieel voor fotovoltaïsche installaties met batterijen die autonomie vereisen tijdens stroomonderbrekingen.

Automatische werking van de dubbele contactor

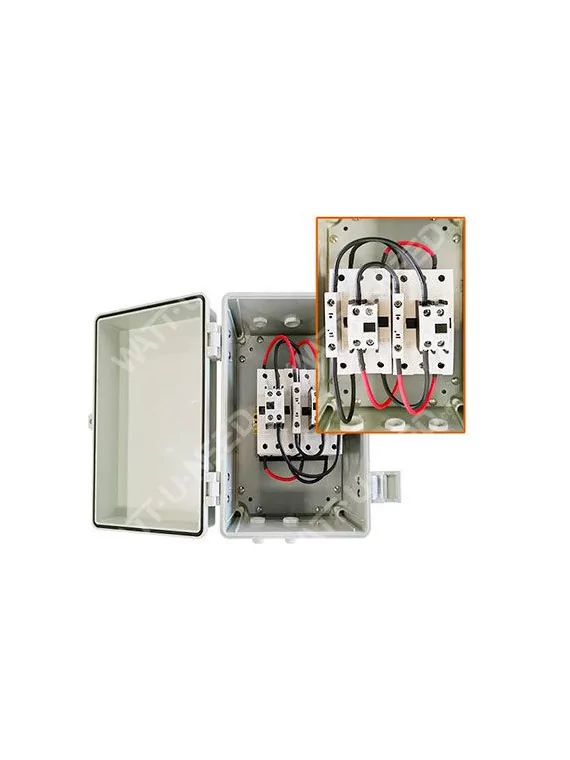

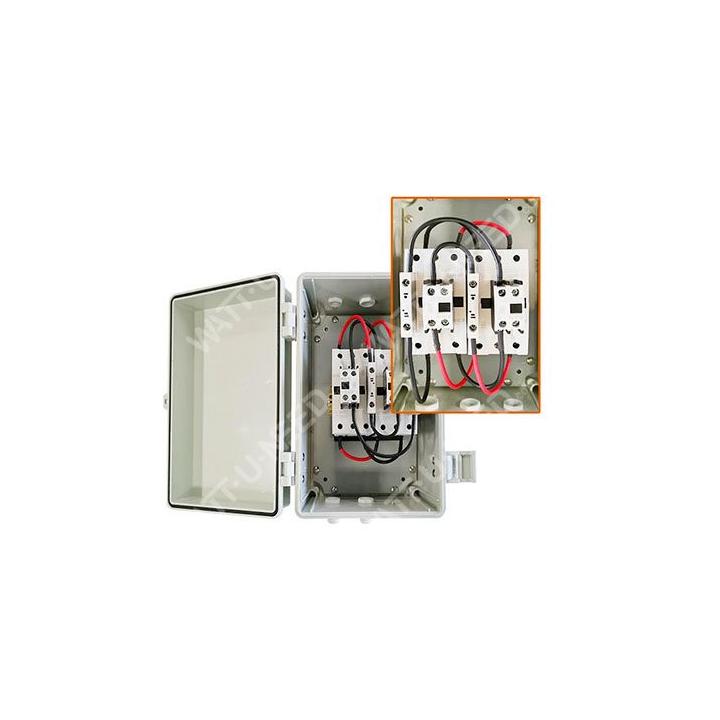

Het geïntegreerde dubbele magneetsysteem zorgt voor een veilig, geautomatiseerd beheer van je stroomvoorziening:

• Detectie van stroomuitval: De contactor controleert voortdurend de aanwezigheid van het openbare stroomnet.
• Onmiddellijke EPS-activering: Zodra er een storing wordt gedetecteerd, schakelt de contactor automatisch over op de EPS-uitgang (gevoed door batterij + PV).
• Automatische heraansluiting: Wanneer het elektriciteitsnet terugkeert, sluit de box de UPS opnieuw aan op het openbare elektriciteitsnet en wordt de EPS-uitgang gesloten.
• Anti-eilandingbeveiliging: Voorkomt injectie in het net tijdens stroomonderbrekingen, in overeenstemming met de ontkoppelingsnormen.

Deze werking is volledig transparant voor de gebruiker: er is geen handmatige tussenkomst vereist.

Compatibiliteit met SolaX X1-Hybrid omvormers

De EPS-box is compatibel met alle eenfasige hybride omvormers van de SolaX X1-serie die zijn uitgerust met de EPS-functie:

• SolaX X1-HYBRIDE 3.0-D G4/G4.1 (3 kVA)
• SolaX X1-HYBRIDE 3.7-D G4/G4.1 (3,7 kVA)
• SolaX X1-HYBRIDE 5.0-D G4/G4.1 (5 kVA)
• SolaX X1-HYBRIDE 6.0-D G4/G4.1 (6 kVA)
• SolaX X1-Retro Fit-modellen met EPS-functie

Essentiële vereisten: de UPS moet uitgerust zijn met een EPS-uitgang en aangesloten zijn op een batterij (Triple Power, Pylontech, enz.). Zonder batterij werkt de back-upfunctie niet.

Gedetailleerde technische specificaties

Toepassingen voor residentiële fotovoltaïsche installaties

De EPS box voldoet aan de kritieke behoeften van zonne-installaties met opslag:

• Essentiële back-up belastingen: automatische stroomvoorziening voor verlichting, koelkast, vriezer, internetbox, alarm bij stroomuitval.
• Energieonafhankelijkheid: gebruikt de batterij en de PV-productie om zonder onderbreking off-grid te werken.
• Geoptimaliseerd eigenverbruik: Maximaliseert het gebruik van opgeslagen zonne-energie, zelfs in het geval van een stroomstoring.
• Veilige installatie: vermijdt complexe handmatige ontkoppelingen en het risico op bedradingsfouten.

Voorbeeld van een typisch gebruik: Een huis uitgerust met een SolaX X1-HYBRID 5.0-D omvormer en een Triple Power 5,8 kWh accu. Bij een stroomstoring schakelt de EPS box automatisch over op de accu om de prioritaire circuits te voeden (17A max, d.w.z. ~3,9 kW). De zonneproductie blijft de accu opladen als de zon schijnt.

Installatie en elektrische aansluiting

Elektrische vereisten:

• Installatie door een gekwalificeerde elektricien volgens de normen NF C 15-100 (Frankrijk) / RGIE (België).
• Kabeldoorsnede: minimaal 10 mm² voor AC 63A ingang, 2,5-4 mm² voor EPS 17A uitgang.
• Geschikte aardlekschakelaars: 63A aan netzijde, 20A aan EPS-zijde.
• Het is essentieel om te controleren of de EPS-uitgang aanwezig is op de omvormer ("E"-modellen of recente versies).

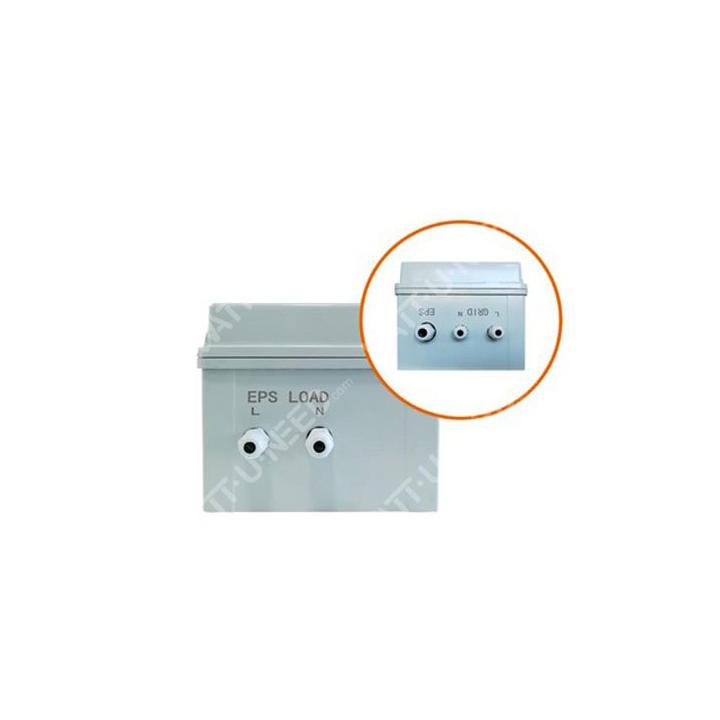

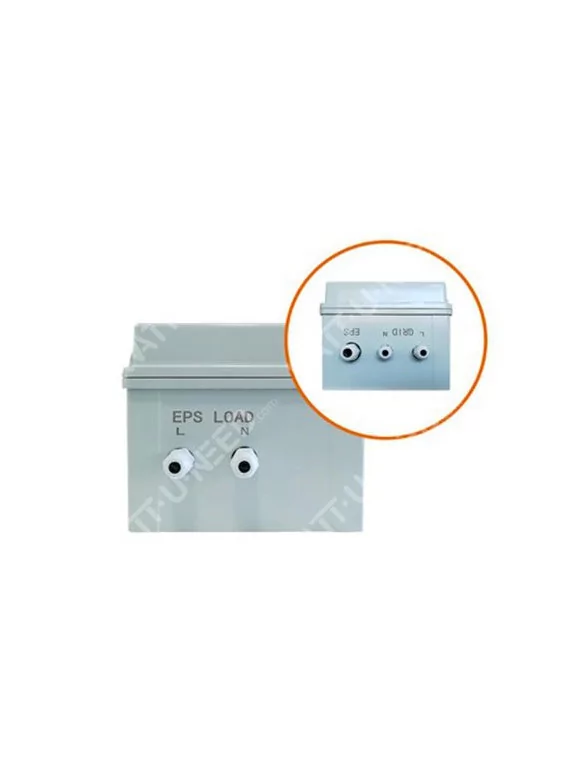

Aansluitstappen:

1. Bevestig de EPS-kast dicht bij het elektrische paneel (aan de muur of in een kast).
2. Sluit de AC-ingang aan op het openbare elektriciteitsnet (max. 63 A).
3. Sluit de EPS-ingang aan op de EPS-uitgang van de SolaX-omvormer.
4. Sluit de belastinguitgang aan op de prioritaire circuits die als back-up moeten worden gevoed.
5. Stel de differentiële beveiligingen in en controleer de spanning voor de inbedrijfstelling.
6. Test de automatische schakeling door een stroomstoring te simuleren.

Installatietip: Gebruik kabels van verschillende kleuren om de netingang, EPS-ingang en belastinguitgang gemakkelijk te herkennen. Label de aansluitklemmen om toekomstig onderhoud te vergemakkelijken.

EPS-belasting dimensioneren (maximaal 17 A)

De EPS-uitgang is beperkt tot 17 A (ongeveer 3,9 kW bij 230V). Het is van cruciaal belang om de noodcircuits correct te dimensioneren om overbelasting te voorkomen:

Belangrijk advies: Vermijd het aansluiten van apparaten met een hoge opstartfrequentie (warmtepomp, airconditioning) op de EPS-uitgang. Geef de voorkeur aan lage tot gemiddelde continue belastingen.

Raadpleeg onze verbruikscalculator in onze toolbox om precies te berekenen hoeveel back-up je nodig hebt.

Normen en conformiteit met het Belgische netwerk

De SolaX EPS box voldoet aan de normen voor fotovoltaïsche aansluiting die in België van toepassing zijn:

• Synergrid C10/11 regelgeving: garandeert automatische ontkoppeling in geval van een netstoring.
• Beveiliging tegen eilandbedrijf: verhindert de toevoer van elektriciteit naar het openbare elektriciteitsnet tijdens stroomonderbrekingen (veiligheid van technici).
• CE-markering: Voldoet aan de Europese richtlijnen voor laagspanning en elektromagnetische compatibiliteit.
• RGIE-installatie: Moet worden uitgevoerd door een erkend elektricien om naleving te valideren en verzekering af te sluiten.

Als je technische vragen hebt over de installatie, neem dan contact op met ons ondersteuningscentrum.

Voordelen van de EPS box voor uw zonne-installatie

• Volledige automatisering: Geen handmatige tussenkomst tijdens stroomonderbrekingen.
• Versterkte beveiliging: Beschermt tegen de risico's van eilandvorming en het terugsturen van energie wanneer het elektriciteitsnet wordt onderbroken.
• Universele SolaX X1-compatibiliteit: Werkt met het hele X1-Hybrid-gamma van 3 tot 6 kVA.
• Eenvoudige installatie: Compacte behuizing met duidelijk gelabelde aansluitingen.
• Bewezen betrouwbaarheid: Robuuste elektromechanische schakelaars voor een maximale levensduur.
• Rendabel: Haalt het meeste uit uw batterij-investering door autonomie te garanderen tijdens stroomonderbrekingen.
