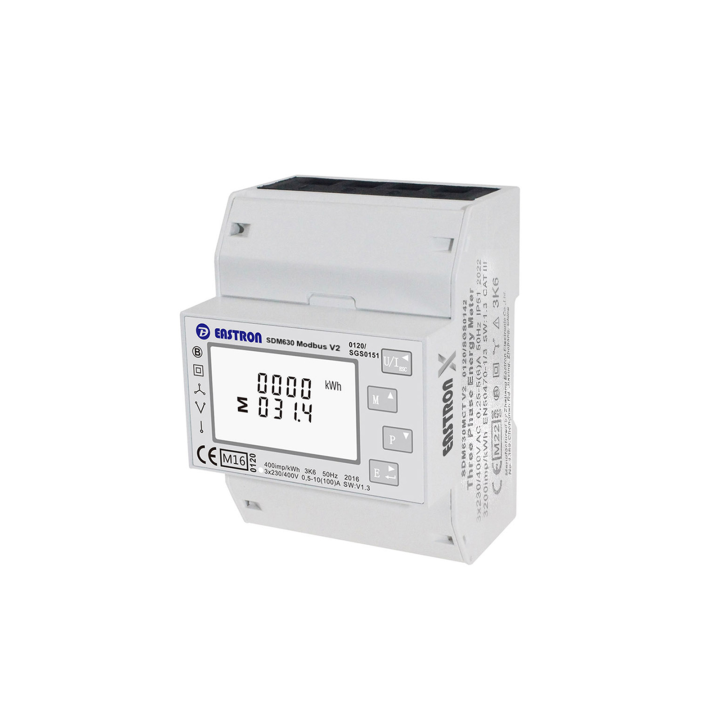

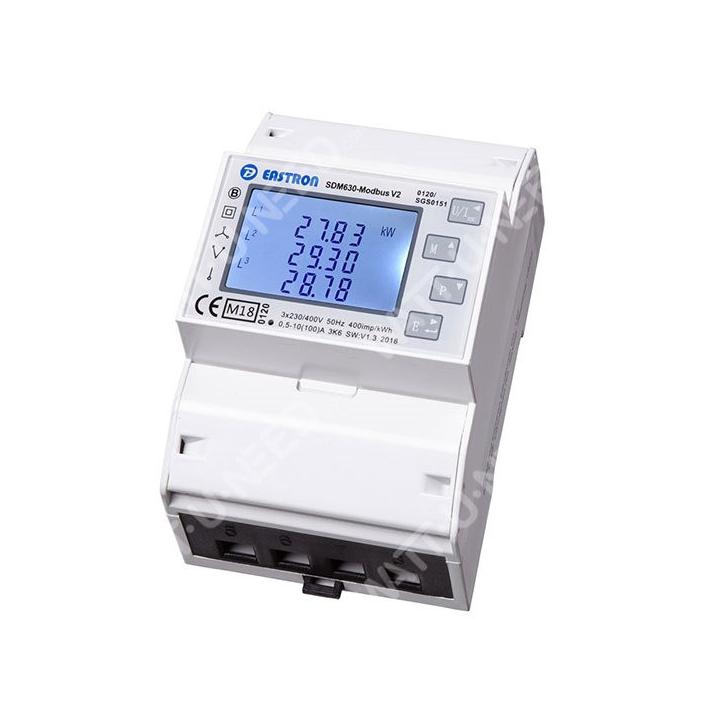

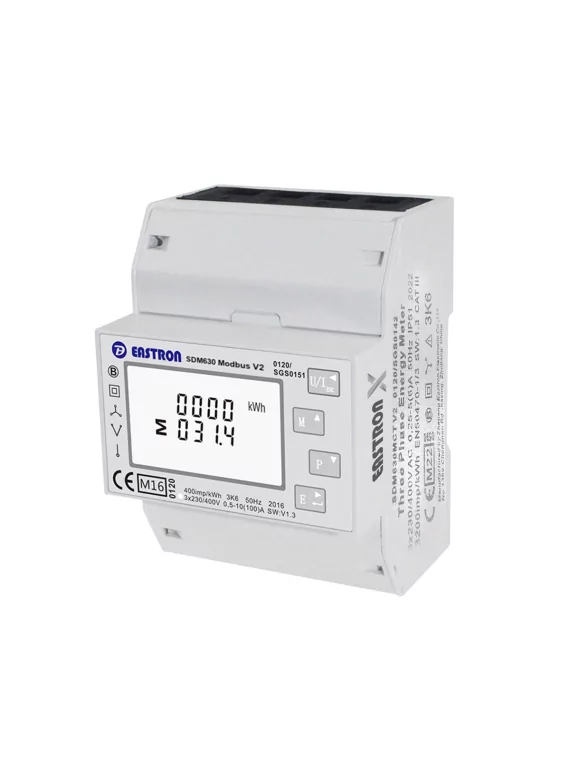

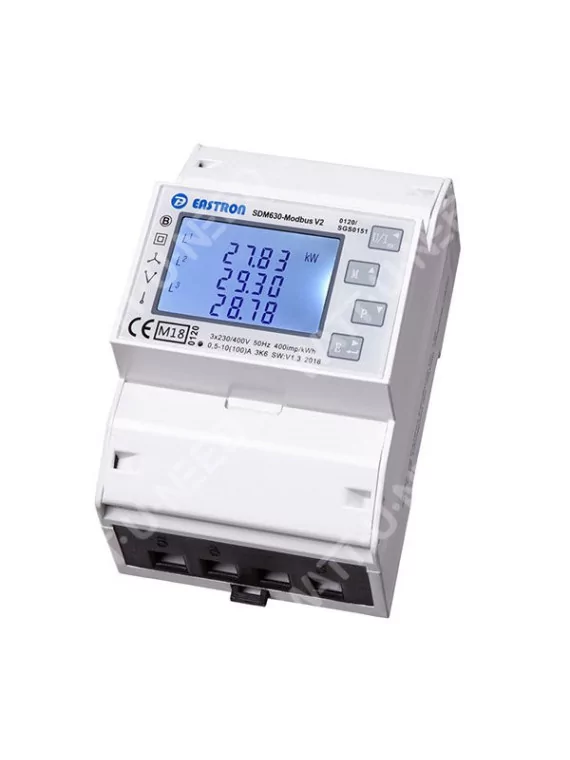

Eastron Modbus eenfasige en driefasige energiemeter

Intelligente meter voor eenfasige en driefasige elektrische systemen

Het apparaat meet en toont de kenmerken van eenfasige tweedraads (1p2w), driefasige driedraads (3p3w) en driefasige vierdraads (3p4w) stroomvoorzieningen, inclusief spanningen, frequenties, stromen, vermogen, actieve en reactieve energie, geïmporteerd of geëxporteerd. Energie wordt gemeten in kWh, kVArh. De maximale vraagstroom kan worden gemeten over vooraf gedefinieerde perioden tot 60 minuten. Om energie te meten heeft het apparaat spannings- en stroomingangen nodig naast de voeding die nodig is om het product van stroom te voorzien.

SDM630Modbus ondersteunt max. 100A directe aansluiting, bespaart kosten en vermijdt de problemen van het aansluiten van externe CT's, waardoor het apparaat eenvoudig en zuinig in gebruik is. Ingebouwde interfaces bieden puls- en RS485 Modbus RTU-uitgangen.

Kenmerken

- Meet kWh Kvarh, KW, Kvar, KVA, P, F, PF, Hz, dmd, V, A, enz.
- Bidirectionele meting IMP & EXP£
- Twee pulsuitgangen
- 35 mm Din-railmontage
- 100A directe aansluiting
- Nauwkeurigheid beter dan klasse 1 / B

De eenheid kan meten en weergeven :

- Netspanning en THD% (totale harmonische vervorming) van alle fasen
- Netfrequentie
- Stroom, stroomvraag en stroom THD% van alle fasen
- Vermogen, maximale vermogensvraag en vermogensfactor
- Ingevoerde en uitgevoerde actieve energie

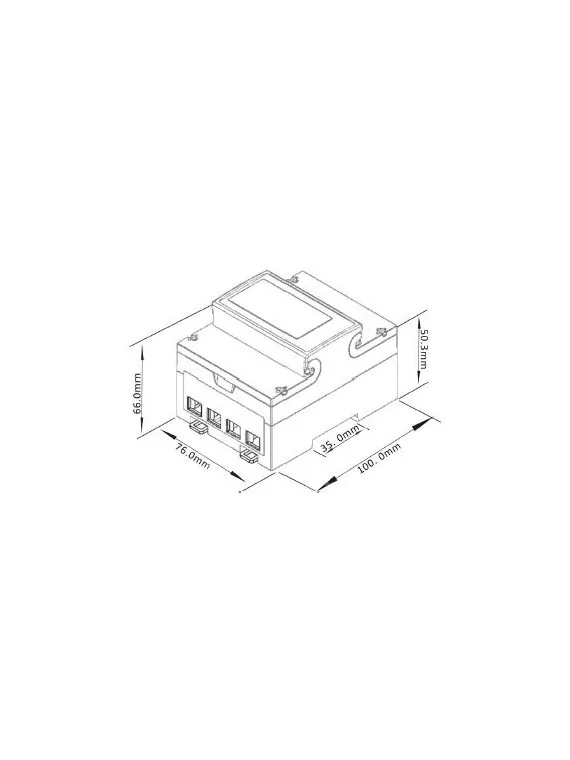

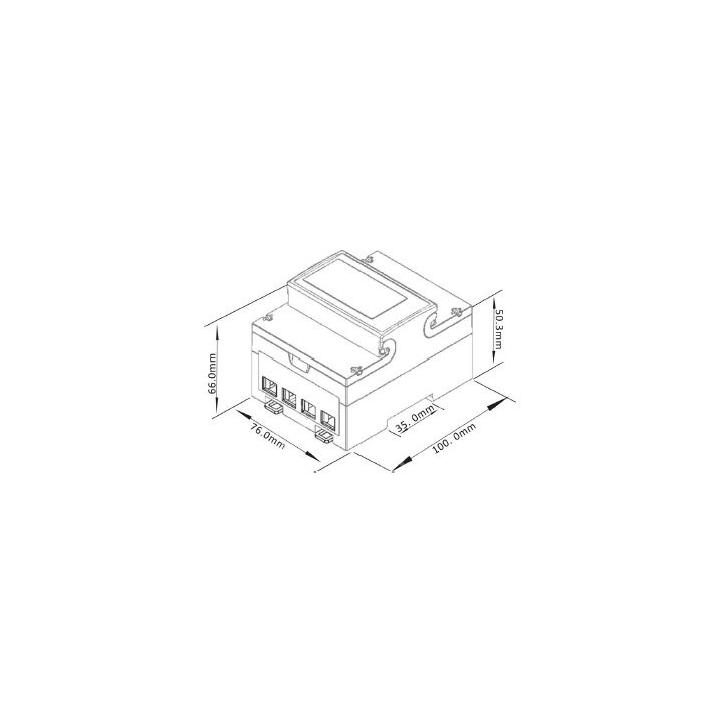

Afmetingen

Gewicht (kg) 0,4
Lengte (mm) 100
Breedte (mm) 76
Hoogte (mm) 66

Aansluitschema

Driefasig driedraads en vierdraads

Eenfase tweedraads
