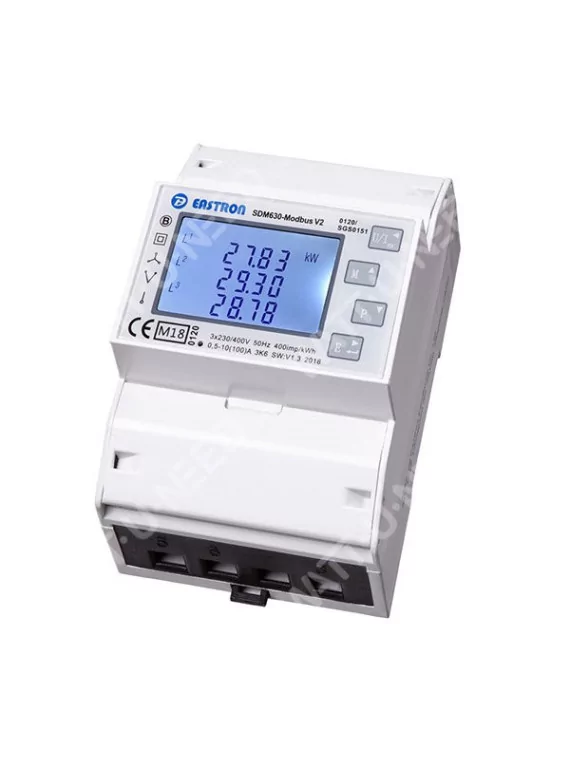

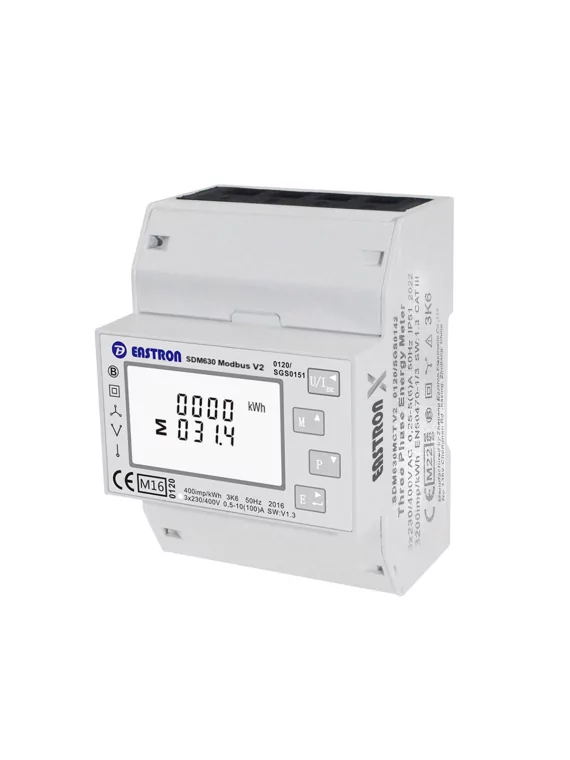

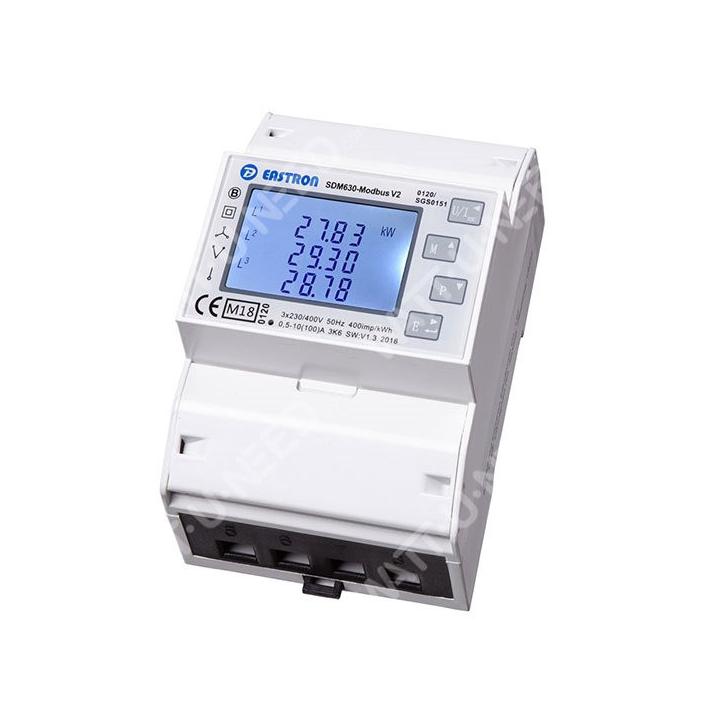

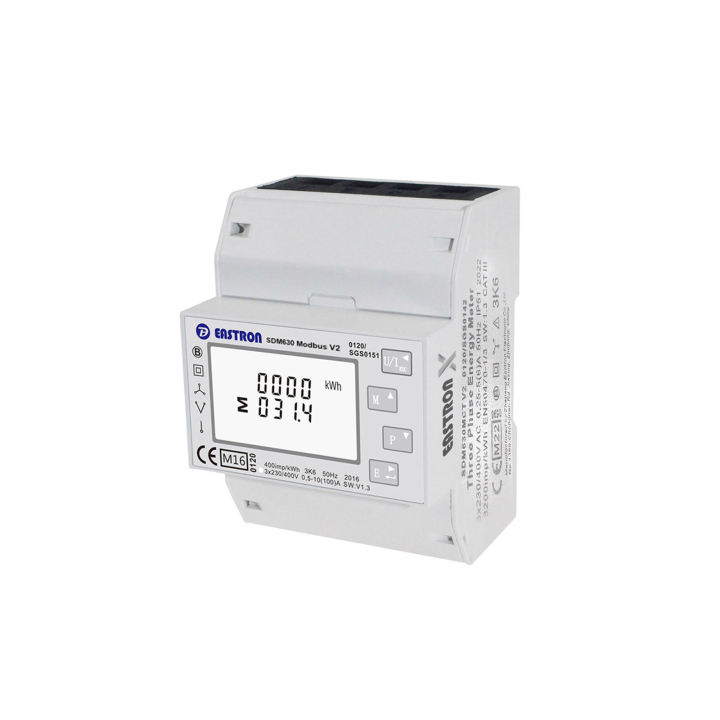

Der Eastron SDM630 Modbus Energiezähler ist ein professionelles Multifunktionsgerät für die bidirektionale Messung in Photovoltaikanlagen mit Speicher. Dieser DIN-Schienen-Zähler ist mit den Wechselrichtern Solax SK-SU, X3-Hybrid und X3-Fit kompatibel und misst Spannung, Strom, Leistung, Wirk- und Blindenergie in einphasigen (1P2W) und dreiphasigen (3P3W/3P4W) Netzen.
Direktanschluss bis 100A: Sparen Sie Kosten und Komplexität durch die direkte Messung ohne externe Stromwandler (CT). RS485 Modbus RTU Schnittstelle für die Kommunikation mit Wechselrichtern und Überwachungssystemen.
Erweiterte Messungen: kWh, kVArh, kW, kVar, kVA, Leistungsfaktor, Frequenz, THD (harmonische Verzerrung), Spannung pro Phase, Strom pro Phase, programmierbare maximale Anforderung bis zu 60 Minuten. Genauigkeit besser als Klasse 1/B nach den Normen EN 62053-21.
Photovoltaik-Anwendungen: Optimierung des Eigenverbrauchs, dynamisches Lastmanagement, Überwachung der Netzproduktion/-einspeisung, Kontrolle des Energieflusses der Batterien. Zwei Impulsausgänge für externe Zählung.
Vereinfachte Installation: 35 mm DIN-Schienenmontage, hintergrundbeleuchtetes LCD-Display, intuitive Menüführung. Kompakte Abmessungen: 100×76×66mm, Gewicht 400g. Temperaturbereich -25°C bis +55°C, Schutzart IP51.
Kompatibel mitSolax-Systemen: Nahtlose Integration mit Solax-Hybrid-Wechselrichtern zur intelligenten Steuerung des Speichers und Maximierung des Eigenverbrauchs.
Ihre Bewertung der Rezension kann nicht gesendet werden
Kommentar melden
Meldung gesendet
Ihre Meldung kann nicht gesendet werden
Eigenen Kommentar verfassen
Eastron Zähler SDM630 Modbus Solax | Ein-/Dreiphasig 100A
Bewertung gesendet
Ihre Bewertung kann nicht gesendet werden
Sie sind dabei, ein Angebot für das Kit zu erstellen. Eastron Zähler SDM630 Modbus Solax | Ein-/Dreiphasig 100A.
Diese Aktion öffnet die Angebotsanwendung in einem neuen Tab.
Der Eastron SDM630 Modbus Energiezähler (Artikelnummer SDM630Modbus) stellt die professionelle Messlösung für Photovoltaikanlagen mit Speichersystemen dar. Dieser bidirektionale Multifunktionszähler gewährleistet eine genaue Überwachung Ihrer Energieflüsse und ermöglicht so eine maximale Optimierung Ihres Eigenverbrauchs und eine intelligente Verwaltung Ihrer Solarproduktion.
Der SDM630 Modbus ist speziell mit den leistungsstärksten Wechselrichterserien von Solax kompatibel:
Diese native Kompatibilität gewährleistet eine reibungslose Kommunikation über das RS485 Modbus RTU-Protokoll, sodass der Zähler in Echtzeit Produktions-, Verbrauchs- und Netzeinspeisedaten an Ihren Wechselrichter übermitteln kann, um eine intelligente Steuerung des Batteriespeichers zu ermöglichen.
Das Gerät misst und zeigt die elektrischen Eigenschaften von drei Netzarten an:
Diese einzigartige Vielseitigkeit macht den SDM630 zu einem universellen Zähler, der für alle Arten von Photovoltaikanlagen geeignet ist, von Privathaushalten bis hin zu Industrieanlagen.
Der SDM630 Modbus unterstützt eine direkte Verbindung bis zu 100A, wodurch in den meisten Installationen die Notwendigkeit externer Stromwandler (CT) entfällt. Dieses direkte Design bietet zahlreiche Vorteile :
Das Messgerät SDM630 bietet einen umfassenden Überblick über Ihre Energieflüsse :
Die bidirektionale Funktion IMP/EXP (Import/Export) ist für Photovoltaikanlagen mit Speicher von entscheidender Bedeutung :
Importmodus (IMP): Misst die aus dem Stromnetz entnommene Energie, wenn Ihre Solarproduktion nicht ausreicht oder Ihre Batterien entladen sind. Ermöglicht die genaue Erfassung Ihres Netzverbrauchs.
Exportmodus (EXP): Misst die überschüssige Energie, die in das Stromnetz eingespeist wird, wenn Ihre Produktion Ihren Verbrauch übersteigt und Ihre Batterien voll sind. Unerlässlich für die Verfolgung Ihres wiederverkauften oder eingespeisten Überschusses.
Diese doppelte Messung ermöglicht es Ihrem Solax-Wechselrichter, in Echtzeit die besten Entscheidungen zu treffen: Laden der Batterien, Versorgung der Lasten, Einspeisung ins Netz oder Entnahme aus dem Netz entsprechend Ihrer Eigenverbrauchsstrategie.
Das integrierte RS485 Modbus RTU-Protokoll sorgt für eine robuste und universelle Kommunikation mit Ihren Geräten:
Der SDM630 verfügt über zwei konfigurierbare Impulsausgänge, die :
Das gut sichtbare , hintergrundbeleuchtete LCD-Display zeigt alle gemessenen Größen in Echtzeit an. Das Menüsystem ermöglicht eine einfache Navigation zwischen den verschiedenen Parametern:

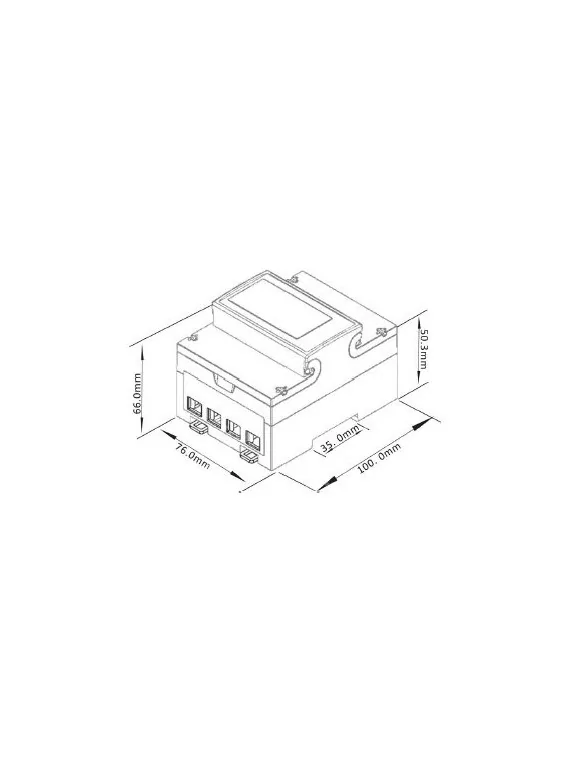

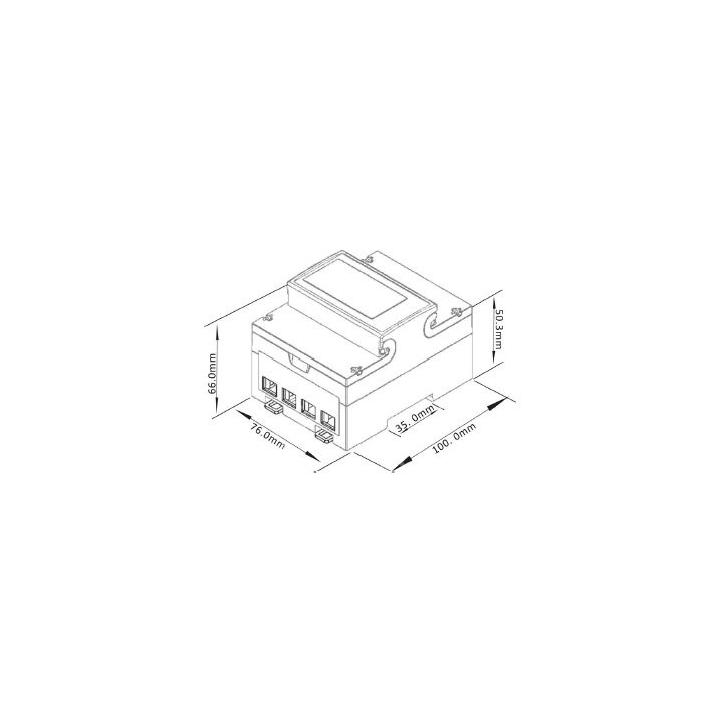

Der Zähler wird auf einer standardmäßigen 35 mm symmetrischen DIN-Schiene befestigt, was die Integration in Ihre bestehenden Schaltschränke erleichtert. Seine kompakten Abmessungen (100×76×66mm) und sein geringes Gewicht (400g) ermöglichen eine einfache Montage auch in überfüllten Schaltkästen.
Die Verdrahtung erfolgt über robuste Schraubklemmen, die Leiter mit einem für die gemessenen Ströme geeigneten Querschnitt aufnehmen können (bis zu 100A direkt). Die mitgelieferten Anschlussdiagramme decken alle Konfigurationen ab: einphasig 2 Leiter, dreiphasig 3 Leiter, dreiphasig 4 Leiter.
Der SDM630 Modbus weist eine höhere Genauigkeit als die Klasse 1 / B gemäß den Normen EN 62053-21 und EN 50470-3 auf. Diese zertifizierte Genauigkeit garantiert :
Optimierung des Eigenverbrauchs: Der Zähler misst kontinuierlich Ihre Solarproduktion und Ihren momentanen Verbrauch. Ihr Solax-Wechselrichter passt den Energiefluss automatisch an: Überschuss in die Batterien, Entladung der Batterien, wenn Verbrauch > Produktion, Einspeisung ins Netz, wenn die Batterien voll sind.
Dynamisches Lastmanagement: Durch die Messung des Import-/Exportflusses kann das System zeitversetzte Lasten (Warmwasserbereiter, Schwimmbadpumpe, Ladestation) steuern, um sie nur in Zeiten des Solarüberschusses zu aktivieren und so den Eigenverbrauch zu maximieren.
Monitoring von Produktion und Netzeinspeisung: Sie können Ihre Photovoltaikproduktion, Ihren tatsächlichen Eigenverbrauch und Ihre Netzeinspeisung genau einsehen. Diese Daten sind entscheidend für die Berechnung Ihres Eigenverbrauchsanteils und Ihrer Rentabilität.
Kontrolle des Energieflusses der Batterien: Der Zähler ermöglicht es Ihnen, die Lade-/Entladezyklen Ihrer Batterien zu verfolgen, ihre Nutzung zu optimieren und ihre Lebensdauer durch Vermeidung unnötiger Belastungen zu verlängern.
Der SDM630 wurde für den Betrieb in anspruchsvollen Umgebungen entwickelt und bietet :
Expertenrat von Wattuneed: Für eine optimale Photovoltaikanlage mit Speicher kombinieren Sie diesen SDM630 Modbus-Zähler mit einem Solax Hybrid-Wechselrichter und einem Lithium-Batteriesystem. Das Trio Zähler-Wechselrichter-Batterien kommuniziert ständig miteinander, um Ihren Eigenverbrauch zu maximieren und Ihre Stromrechnung um bis zu 70 % zu senken.
Optimieren Sie Ihre Solaranlage mit diesen kompatiblen Produkten :
Dreiphasiger Hybrid-Wechselrichter SolaX X3-HYBRID 6kVA.
Einphasiger Wechselrichter SolaX X1-HYBRID 3kVA.
Entdecken Sie alle unsere Energiezähler!
Solarbatterien zur Speicherung von Energie
Unser technisches Team von Wattuneed unterstützt Sie bei der Auswahl und Installation Ihres Energiezählers. Für eine persönliche Beratung zur Integration mit Ihrem Solax-Wechselrichter besuchen Sie bitte unser technisches Support-Center.
Finden Sie außerdem unsere praktischen Leitfäden zur Optimierung des Eigenverbrauchs und zur intelligenten Verwaltung des Batteriespeichers in unserem technischen Photovoltaik-Blog.
