€ 3.402,51
Belasting inbegrepen
config-ac-9pan-5kva
0712971136663

Hybride Zonnekit: Autonomie en Besparingen

Duik in energie-autonomie met onze complete hybride zonnekit! Dit innovatieve systeem combineert de productie van zonne-energie, batterijopslag en intelligent energiebeheer.

Belangrijkste Voordelen:

  • Autonomie: Gebruik uw zonne-energie wanneer u maar wilt, zelfs zonder zonlicht.
  • Besparingen: Verminder uw energierekening drastisch.
  • Betrouwbaarheid: Hoogwaardige materialen voor stabiele en duurzame productie.
  • Slim Beheer: De WKS Evo Circle hybride omvormer optimaliseert uw energieverbruik.

Productie en Besparingen:

Met zijn 9 zonnepanelen van 445Wc produceert deze kit ongeveer 4.405,5 kWh/jaar (schatting voor Midden-Frankrijk). Dit vertegenwoordigt potentiële besparingen van ongeveer €1.321,65 per jaar (op basis van een elektriciteitsprijs van €0,30/kWh).

Waarom Deze Kit Kiezen?

  • Hybride Technologie: De WKS Evo Circle omvormer garandeert uw energie-onafhankelijkheid.
  • Efficiënte Opslag: Ultracell GEL-batterijen slaan overtollige energie op.
  • Complete Installatie: Alle benodigde componenten zijn inbegrepen.

Personalisatie:

Pas uw installatie aan uw behoeften aan. Neem contact met ons op voor een persoonlijk advies.

Klaar om over te stappen op autonomie? Vraag nu uw gratis offerte aan!

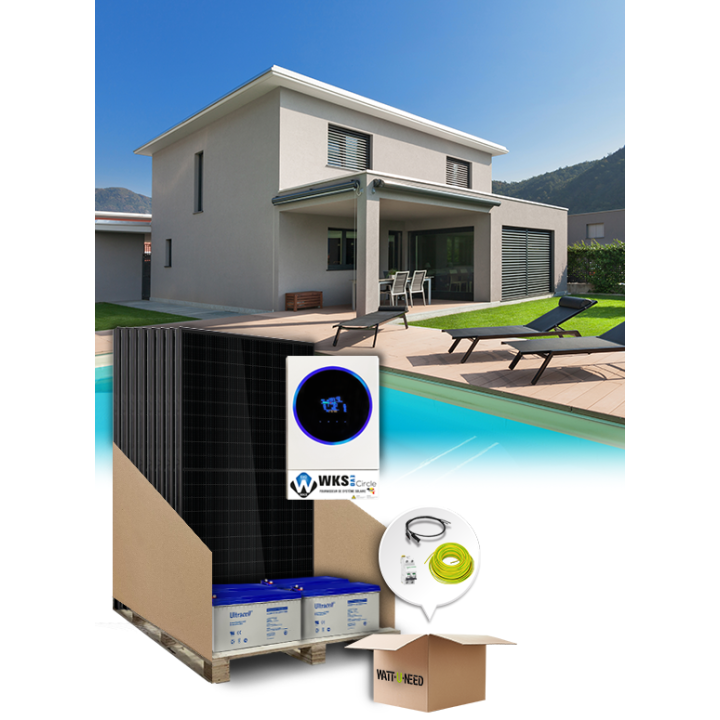

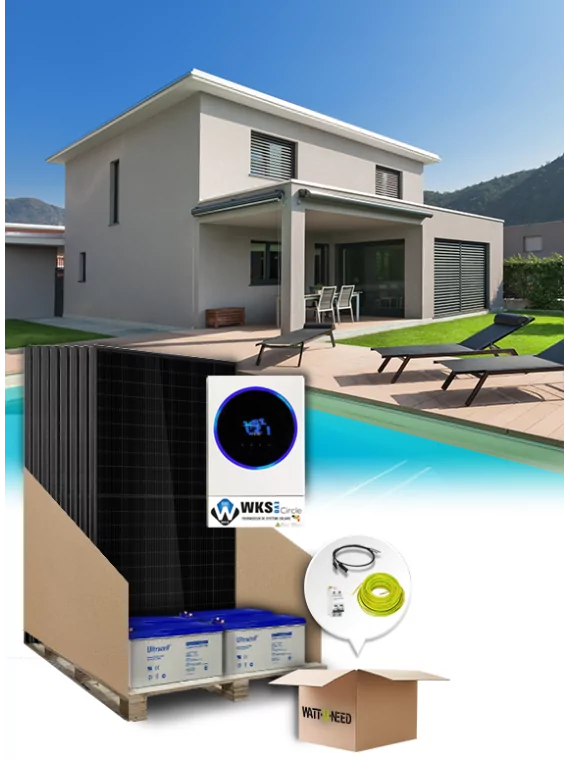

Deze kit bevat

  • 9XHT-SAAE Jupiter 450W Bifacial N-Type TOPCon Volledig zwart Premium Hoogwaardig Zonnepaneel
  • 1XWKS Evo Circle PRO 6,5 kVA 48V Hybride Omvormer | Innovatie en Prestaties
  • 1X2X4mm2 solar cable with MC4 type (sold per metre)
  • 1X6mm² aardkabel (verkocht per meter)
  • 4XGEL Ultracell 12V 200Ah batterij
  • 1XBattery cable 2x25mm2 - 2m
  • 3X25mm² batterijkoppeling met klemmen
  • 1XFuse box for battery - Coffret avec fusible pour batterie -100A
  • 2XSchneider single-phase 25A circuit breaker
  • 1XZJBENY DC single 1 ingang en 1 uitgang 1000V 32A overspanningsbeveiliging kabinet
Request a quote

Selecteer producten uit onderstaande secties
Panneaux
info
Choix de l'onduleur
info
Choix du système de montage
info
Geen product geselecteerd
Geen producten geselecteerd
Prijs per stuk
€ 0,00  (Incl. btw.)
Câblage et connectique
info
2X4mm² Solar cable with MC4 (by the metre)
2X4mm2 solar cable with MC4 type (sold per metre)
Prijs per stuk
€ 59,29  (Incl. btw.)

Cable length

Câblage et connectique
info
6mm² aardkabel (verkocht per meter)
6mm² aardkabel (verkocht per meter)
Prijs per stuk
€ 50,60  (Incl. btw.)

Earth cable

Choix des batteries
info
GEL Ultracell 12V 200Ah batterij
GEL Ultracell 12V 200Ah batterij
Prijs per stuk
€ 331,00  (Incl. btw.)
Accessoires batteries
info
Battery cable 2x25mm2 - 2m
Battery cable 2x25mm2 - 2m
Prijs per stuk
€ 48,25  (Incl. btw.)
Accessoires batteries
info
Jonctions batterijen 25mm²
25mm² batterijkoppeling met klemmen
Prijs per stuk
€ 9,27  (Incl. btw.)

Cable length

Accessoires batteries
info
Protections et accessoires AC
info
Schneider Breaker mono 25A
Schneider single-phase 25A circuit breaker
Prijs per stuk
€ 19,40  (Incl. btw.)
Protections et accessoires DC
info
Choix du groupe électrogène
info
Geen product geselecteerd
Geen producten geselecteerd
Prijs per stuk
€ 0,00  (Incl. btw.)

Commentaar (0)

Geen klantenbeoordelingen op het moment.

Profiteer van duurzame energie binnen handbereik dankzij onze zonnekit, die eenvoud en efficiëntie combineert.


Kies uit een reeks opties om een energiesysteem samen te stellen dat precies bij jou past. Of je nu op zoek bent naar energie voor een geïsoleerde locatie of een stand-alone installatie, deze kit is ontworpen om precies dat te doen.


Het kan afwisselend werken met het openbare elektriciteitsnet of met een generator.
Met deze semi-autonome configuratie kun je jezelf geleidelijk loskoppelen van het openbare elektriciteitsnet.

Het basispakket bevat 9 zonnepanelen, een WKS Evo Circle 5,6 kVA 48V hybride omvormer, vier 200Ah ultracell batterijen, zonnekabels om de panelen met de omvormer te verbinden en het paneelmontagesysteem is optioneel verkrijgbaar. (Zowel het montagesysteem als de bekabeling en beveiligingen kunnen naar wens worden aangepast).

Al onze kits zijn configureerbaar. In de opties kunt u op het product klikken om een ander model te kiezen of de hoeveelheden wijzigen om de kit aan uw behoeften aan te passen. Je kunt ook direct onder de prijs de details zien van de producten die je hebt gekozen.

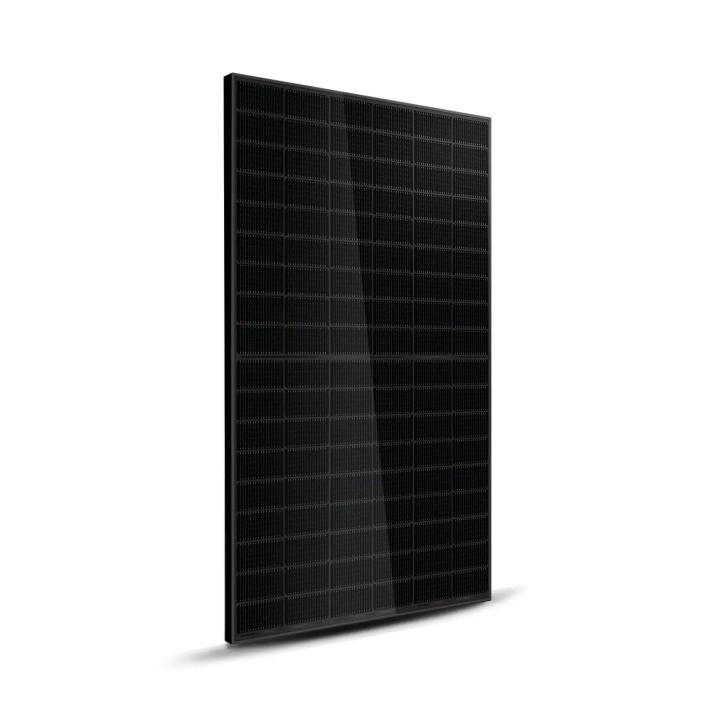

Zonnepanelen

Présentation panneaux solaires

Dit paneel is geselecteerd op basis van de nieuwste technologieën en biedt een ongeëvenaard rendement.
Bekijk de productfiche in onze rubriek panelen voor meer informatie.
En vergeet niet dat we u de flexibiliteit geven om het paneelmodel van uw voorkeur te kiezen.

We nodigen je uit om onze simulator voor zonneproductie te raadplegen om precies te weten wat jouw zonneproductie zal zijn.



Verschillende soorten cellen



Icone cellule

Perc
(Passivated Emitter and Rear Cell)

Icone cellule

N-Type

Icone cellule

HJT

Efficacité

Efficiëntie

Ongeveer 19-22% Ongeveer  20-23% Ongeveer  21-24%

icone euro

Kosten

Matig Hoog Zeer hoog

Icone température

Temperatuurcoëfficiënt

Ongeveer

-0.3 tot 0.4% per °C
Ongeveer

-0.3% per °C
Ongeveer

-0.2% Pr °C

Icone dégradation

Jaarlijkse degradatie

Ongeveer  0.5 - 07% Ongeveer  0.4 - 0.5% Minder dan 0.5%

icone durabilité

Duurzaamheid

Goed Zeer goed Uitstekend

Bekijk de panelen



séparation

Hybride omvormer

Een netinteractieve hybride omvormer is een essentieel apparaat in zonne-energiesystemen om elektriciteit uit hernieuwbare bronnen om te zetten in netcompatibele wisselstroom (AC).

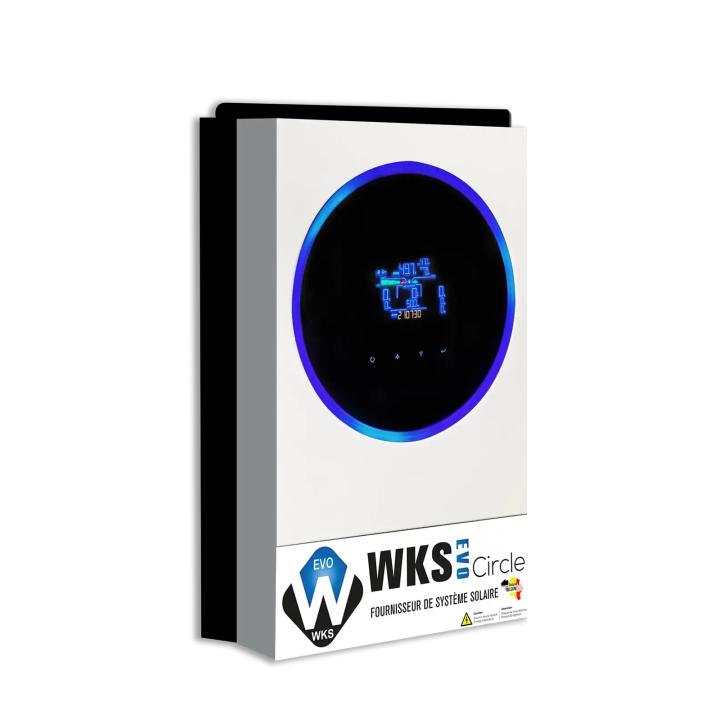

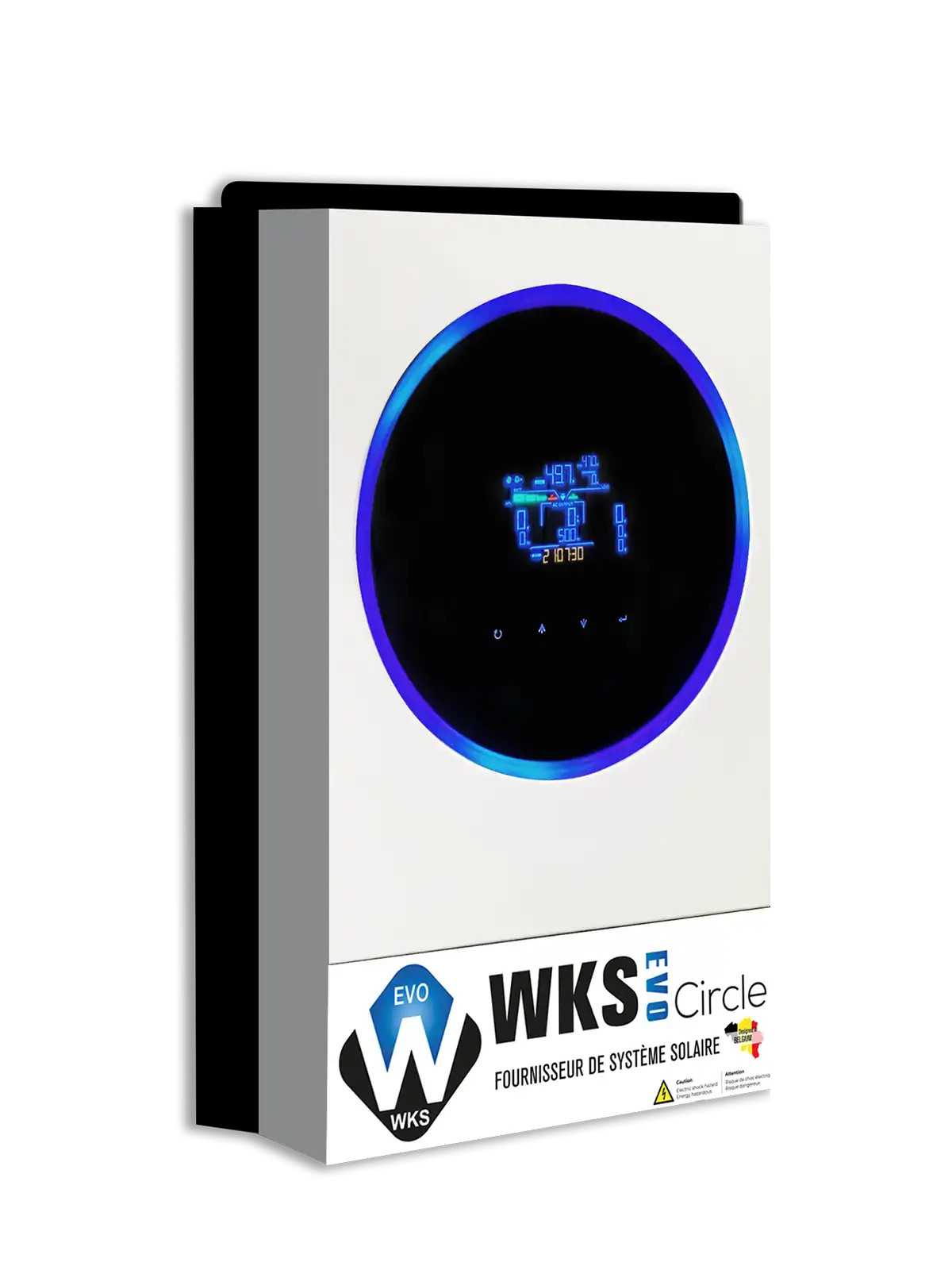

Présentation onduleur WKS EVO CIRCLE

WKS EVO Circle 5,6kVA

Ontdek de energierevolutie met de WKS EVO Circle, een nieuwe generatie omvormer voor zonne-energie die intelligente, krachtige stroom levert. Dankzij de geavanceerde MPPT-regelaar optimaliseert hij het opladen van je accu's door het DC-vermogen van je zonnepanelen aan te passen. Geen zorgen meer over een zwakke batterij! Het transformatorloze ontwerp garandeert een betrouwbare stroomomzetting, en dat alles in een compact formaat dat in elke ruimte past.

Geavanceerde technologie: Met een zuivere sinus MPPT omvormer voor zonne-energie profiteer je van een stabiele, hoogwaardige stroom voor al je apparaten.

Persoonlijke bediening: De status-LED-ring met RGB-lampjes zorgt voor directe, persoonlijke weergave van de status van de omvormer en voegt een vleugje moderniteit en gebruiksvriendelijkheid toe.

Intuïtieve bewaking: Dankzij de ingebouwde Wi-Fi en de speciale mobiele app kunt u uw UPS in realtime bewaken en bedienen, met de mogelijkheid om instellingen aan te passen en geregistreerde gegevens te bekijken.

Veelzijdigheid en betrouwbaarheid: De UPS biedt een breed DC-ingangsbereik, opgeslagen dataloggebeurtenissen en kan parallel werken met maximaal 9 units, wat zorgt voor optimale prestaties en constante beschikbaarheid.

Adaptief gebruik: U hebt de mogelijkheid om te kiezen hoe uw UPS werkt, met timerconfigureerbare modusopties, zodat u het stroomverbruik kunt optimaliseren voor uw behoeften.



Voir le produit

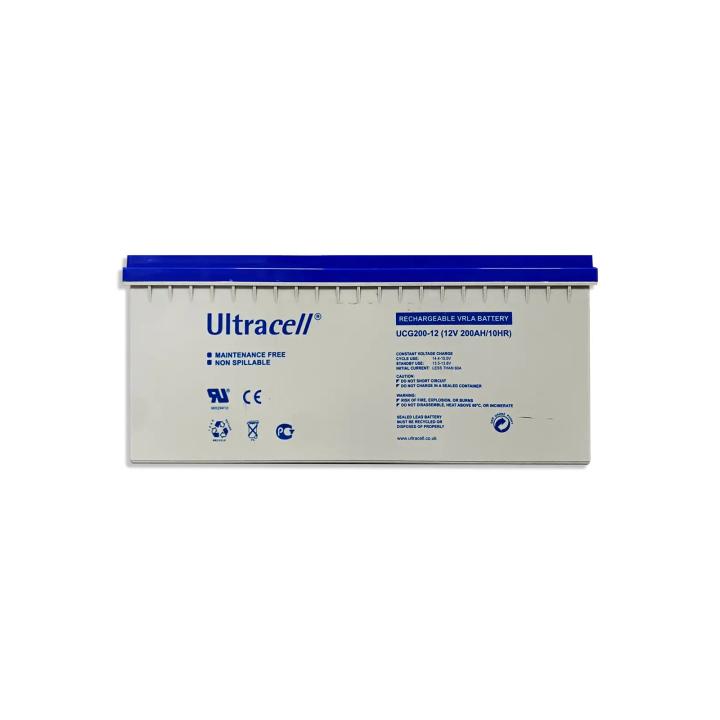

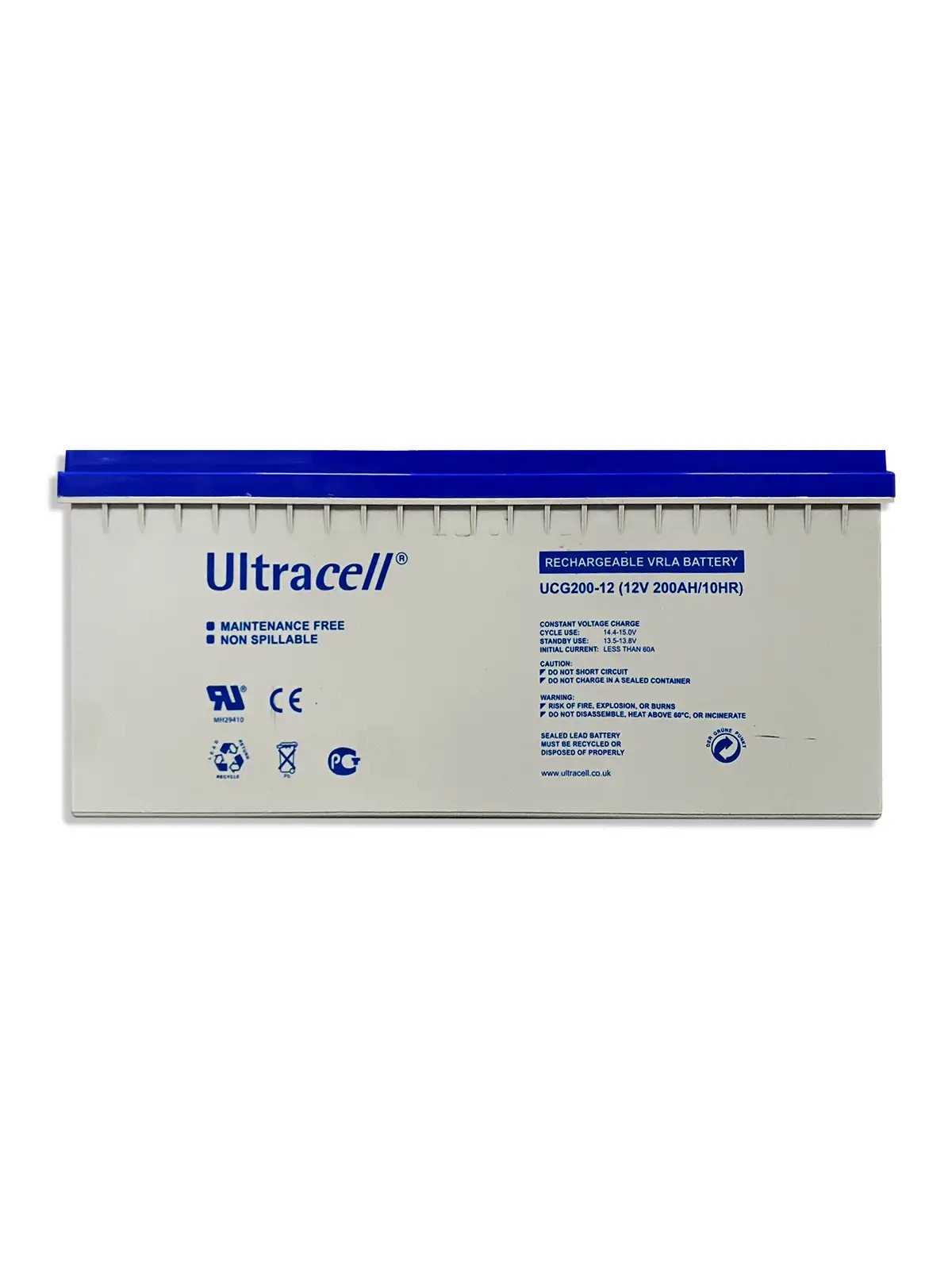

Batterie Ultracell Gel 200Ah

GEL Ultracell 12V 200Ah batterij

Gelbatterijen zijn verzegelde batterijen: geen onderhoud, geen noodzaak om gedistilleerd water toe te voegen. Veiliger dan open loodaccu's.

Een gelaccu is bestand tegen een ontlading van 100% en kan zijn nominale capaciteit herstellen als de ontlading kort wordt vastgehouden. Deze serie heeft een langere ontladingstijd dan andere accu's. Het speciale plaatontwerp verlengt de levensduur van de accu, vooral bij warmere temperaturen. Een separator in de accu verbetert de prestaties. De accu is ook langer houdbaar.



Produkt ansehen



séparation

Aanpassing

Aanpassing


config-ac-9pan-5kva

Gegevensblad

Type zonnepakket
Kit 230V AC avec batterie
Omvormervermogen
5000VA
Uitgangsspanning kit
230V
Type behoefte
Self-consumption
Batterijopslag
With storage
Windturbine
Without
Aantal panelen
9 panels
Spanning
230V
Batterij
Kit with battery
Type paneel
Rigids
Netwerk herinjectie
off-grid

Specifieke referenties

upc
712971136663
ean13
0712971136663
Nieuw
MCU Update Procedure voor Omvormers - Gecorrigeerde Versie

MCU Update Procedure voor Omvormers

Professionele Versie - Technisch Document

Inleiding

Dit document beschrijft de volledige procedure voor het uitvoeren van een Microcontroller (MCU) update op omvormers. Deze operatie is essentieel voor het behouden van optimale apparaatprestaties en het integreren van de nieuwste software-verbeteringen.

Een correct uitgevoerde update garandeert de juiste werking van de omvormer en verlengt zijn levensduur. Het is cruciaal om deze procedure stap voor stap te volgen om storingen te voorkomen.

Veiligheidswaarschuwingen

KRITIEKE AANDACHT

Een onderbroken update kan de omvormer onbruikbaar maken.

Koppel tijdens de procedure niet de stroomvoorziening van de computer of omvormer los.

Vermijd het in slaapstand zetten van de computer tijdens de update.

Zorg ervoor dat de batterij van uw computer voldoende opgeladen is of dat de computer op netstroom aangesloten is.

Maak een back-up van alle belangrijke gegevens voordat u met de procedure begint.

Vereisten

Benodigde Hardware

Een computer met een beschikbare USB-poort
USB naar RS232 kabel door ons geleverd
RS232 naar RJ45 kabel meegeleverd met de omvormer
De te updaten omvormer
De update bestanden (MCU en DSP) vooraf uitgepakt

Benodigde Software

Software "Remote Panel Reflashtool" geïnstalleerd
Update bestanden uitgepakt en gebruiksklaar
Initiële Configuratie

Voorafgaande Controles

Zorg ervoor dat de update bestanden zijn uitgepakt uit hun gecomprimeerde archief
Schakel de automatische slaapstand van uw computer uit om onderbrekingen te voorkomen
Gedetailleerde Procedure

1 Voorbereiding van de Omvormer

Stop bepaalde functies van de omvormer:

Schakel de uitgang van de omvormer volledig uit
Stop de voeding door fotovoltaïsche panelen (PV)
Houd de batterij- en netvoeding actief om communicatie mogelijk te maken

Controleer de status van de omvormer:

Zorg ervoor dat het scherm van de omvormer aan en functioneel is
Controleer dat er geen kritieke alarmen actief zijn

2 Verbinding van Computer naar Omvormer

Sluit de USB-kabel aan op de computer:

Gebruik een beschikbare en functionele USB-poort
Wacht tot het besturingssysteem het nieuwe apparaat detecteert

Identificeer de toegewezen COM-poort:

Open de Apparaatbeheer van Windows
Vouw de sectie "Poorten (COM en LPT)" uit
Noteer het COM-poortnummer toegewezen aan het nieuw verbonden apparaat
Dit nummer is nodig voor de configuratie van de update software

Sluit het andere uiteinde van de kabel (RJ45) aan op de COM-poort van de omvormer:

Zorg ervoor dat de verbinding stevig en veilig is
Controleer dat de omvormer de verbinding herkent (meestal aangegeven door een lampje of bericht op het scherm)

3 MCU Update

Start de update software:

Voer de applicatie "Remote Panel Reflashtool" uit
Wacht tot de hoofdinterface volledig wordt weergegeven

Configuratie van de software:

Selecteer de eerder geïdentificeerde COM-poort in de software instellingen
Controleer dat de communicatiesnelheid correct geconfigureerd is (meestal automatisch)

Initiatie van de update:

Klik op de knop "Update MCU" in de software interface
Selecteer het eerder uitgepakte MCU update bestand
Bevestig uw selectie om het proces te starten

Monitoring van de update:

Observeer de voortgang van de update op het computerscherm
Raak geen apparatuur aan tijdens deze fase
Zorg ervoor dat de computer niet in slaapstand gaat
De typische update duur is 5 tot 15 minuten afhankelijk van het omvormer model

Voltooiing van de MCU update:

Wacht op het bevestigingsbericht dat aangeeft dat de update voltooid is
Klik op "EXIT" in de software om de update sessie netjes af te sluiten

4 DSP Update (indien nodig)

Voorbereiding voor DSP update:

Houd de omvormer en computer verbonden
Zorg ervoor dat de omvormer nog steeds correct gevoed wordt

DSP update procedure:

Herstart de applicatie "Remote Panel Reflashtool" als deze gesloten was
Volg een vergelijkbare procedure als bij de MCU, maar selecteer het DSP update bestand
Volg de instructies op het scherm om deze tweede update te voltooien
Post-Update Verificatie

Versie Controle

Controleer in het menu van de omvormer dat de nieuwe firmware versie goed geïnstalleerd is
Bevestig dat de update datum overeenkomt met de operatie die u zojuist uitgevoerd heeft

Functionele Test

Heractiveer geleidelijk alle functies van de omvormer
Controleer dat de uitgang van de omvormer correct werkt
Heractiveer de voeding door fotovoltaïsche panelen
Observeer de werking gedurende enkele minuten om de stabiliteit te verzekeren
Oplossing van Veelvoorkomende Problemen

De omvormer detecteert de verbinding niet

Controleer dat de kabel correct aangesloten is aan beide kanten
Probeer een andere USB-poort op de computer
Herstart de omvormer en de computer

Update mislukking

Noteer de weergegeven foutcode
Controleer dat u de correcte update bestanden gebruikt voor uw omvormer model
Neem contact op met technische ondersteuning met vermelding van de foutcode

De computer herkent het apparaat niet

Installeer of herinstalleer de benodigde drivers
Probeer een andere USB-kabel indien beschikbaar
Controleer in apparaatbeheer of het apparaat verschijnt met een uitroepteken
Woordenlijst

MCU

Microcontroller, het hoofd "brein" van de omvormer

DSP

Digital Signal Processor, gespecialiseerde processor voor signaalverwerking

COM Poort

Seriële communicatiepoort gebruikt voor verbinding tussen computer en omvormer

RS232

Seriële communicatiestandaard voor gegevensoverdracht

Contact Technische Ondersteuning

In geval van aanhoudende moeilijkheden of technische vragen, staat ons ondersteuningsteam tot uw beschikking:

Houd alstublieft uw exacte omvormer model en eventuele foutcode bij de hand bij contact.

Technisch document - MCU Update Omvormers | Gecorrigeerde versie

Volg deze procedure nauwkeurig om de goede werking van uw apparatuur te garanderen
