Victron Lynx Power In — Barre omnibus DC modulaire

Point de distribution DC compact, modulaire et fiable pour optimiser l’intégration des batteries dans votre installation photovoltaïque.

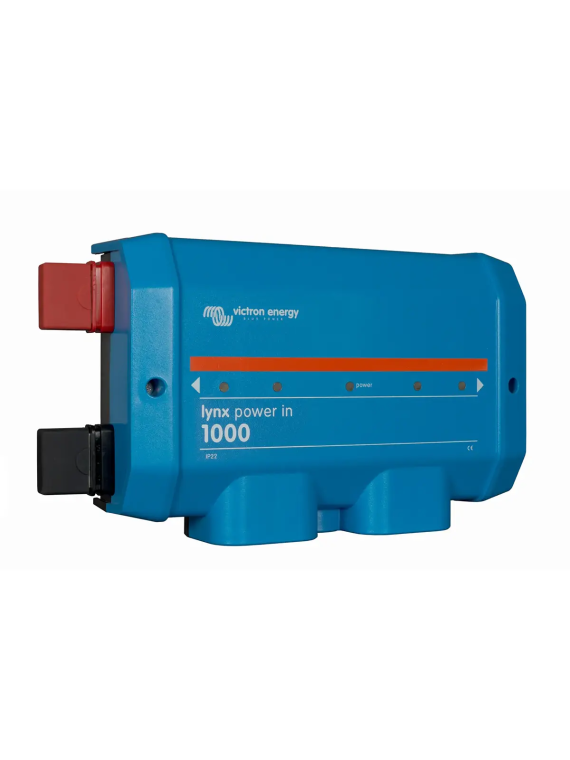

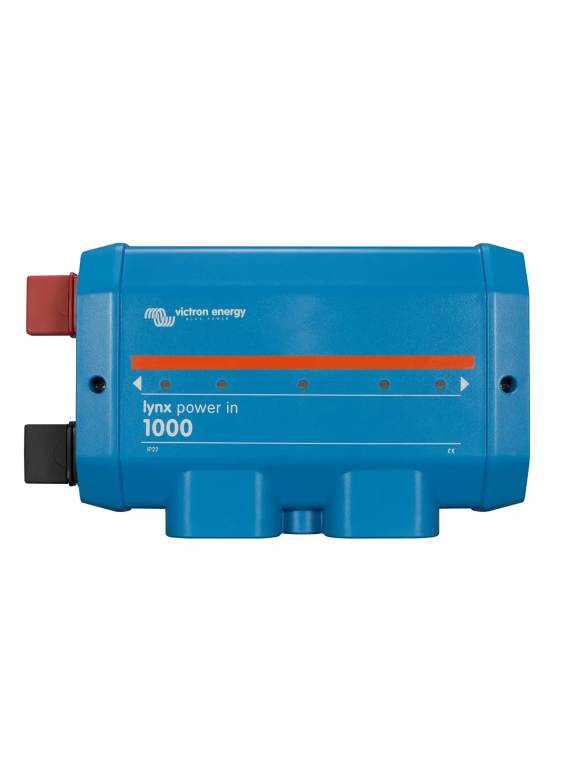

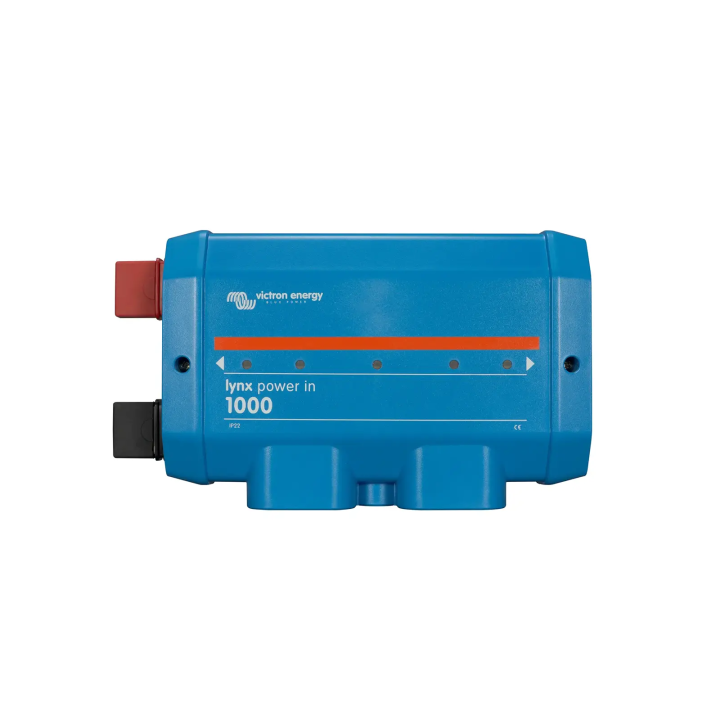

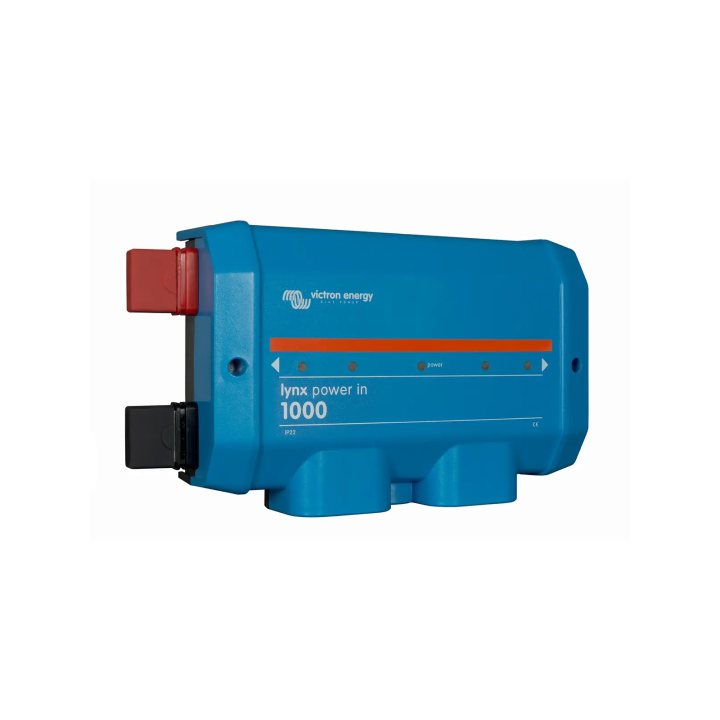

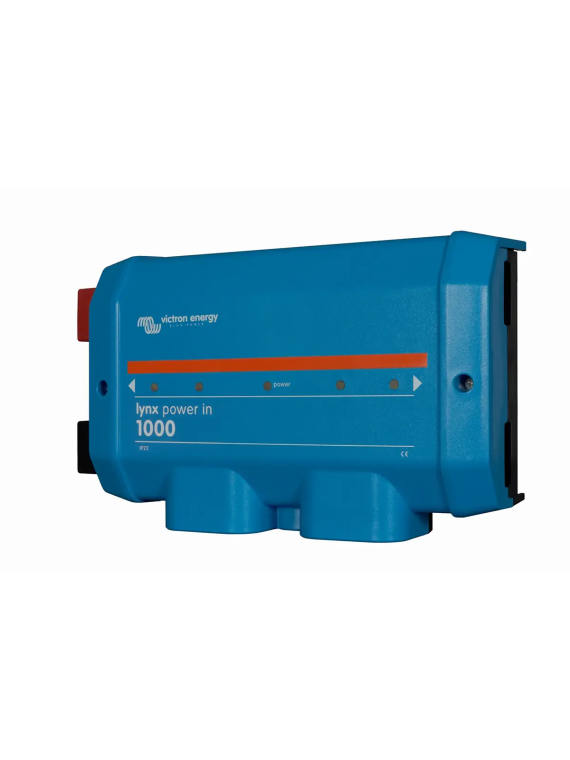

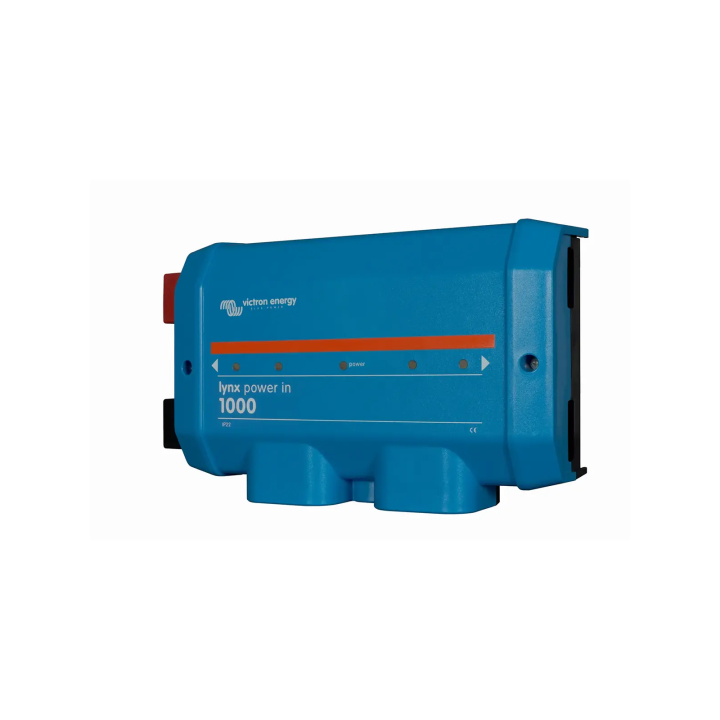

La Victron Lynx Power In est une barre omnibus DC modulaire conçue pour centraliser la distribution de puissance depuis vos batteries vers les onduleurs, chargeurs ou circuits DC, dans des installations photovoltaïques, marines, ou de véhicules de loisir. Disponible en version M8 pour usages domestiques et en M10 pour installations à forts courants ou câbles épais. Fiable, sécurisée, et parfaitement intégrée à l’écosystème Lynx de Victron.

Modularité et intégration

Conçue comme un élément du réseau Lynx, la Lynx Power In permet d’assembler un point de distribution DC évolutif. Son approche modulaire autorise l’ajout ultérieur de composants (shunts, BMS, fusibles) sans remettre en cause l’architecture existante — un atout pour les projets d’autoconsommation évolutifs en France, Belgique et au sein de l’Union européenne.

Compatibilité, sécurité et fiabilité

La Lynx Power In est destinée à fonctionner avec les autres modules Victron Lynx et respecte les exigences de sécurité liées aux installations basse tension continue : connexions robustes, protections contre courts-circuits et surcharges et conception adaptée aux environnements marins et mobiles. Sa fabrication par Victron garantit une tenue mécanique et électrique adaptée aux usages exigeants.

Cas d’usage recommandés

• Autoconsommation résidentielle : centralisation des sorties batteries vers onduleurs hybrides et circuits DC.
• Bateaux et véhicules de loisirs (RV) : distribution DC pour éclairage, pompes et charges embarquées.
• Micro-réseaux et installations industrielles : point central pour la gestion de sources et bancs de batteries multiples.
• Projets modulaires : installations évolutives nécessitant extension et maintenance simplifiées.

Choisir la bonne version (M8 vs M10)

La Lynx Power In existe en deux versions : M8 pour courants modérés et sections de câble standards en résidentiel ; M10 pour courants plus élevés et câbles à plus forte section, recommandée pour alimentations exigeantes ou installations industrielles. Sélectionnez la version en fonction du courant continu maximal attendu et de la section de câble utilisée pour éviter toute chute de tension excessive.

Caractéristiques techniques détaillées

• Versions disponibles : M8 (pour sections/courants modérés) et M10 (pour sections/courants élevés)
• Compatibilité : Conçu pour s’intégrer au système Lynx (Lynx Shunt VE.Can, Lynx Smart BMS)
• Fonctions : centralisation de la distribution DC, connexions robustes, modularité pour extension
• Sécurité : protections contre courts-circuits et surcharges (selon schéma d’installation et protections installées)
• Applications : résidences en autoconsommation, bateaux, véhicules récréatifs (RV), micro-réseaux, installations industrielles
• Documentation : manuels multilingues disponibles (FR/EN/DE/NL/ES) — consulter les téléchargements fournis par le fabricant

Conseils d’installation et recommandations Wattuneed

Pour garantir des performances optimales : dimensionnez la section de câble en fonction de l’intensité maximale et de la longueur de câble pour limiter la chute de tension ; préférez la version M10 si vous prévoyez des courants soutenus ou l’emploi de câbles lourds ; associez toujours la Lynx Power In à un schéma de protection adapté (fusibles ou disjoncteurs DC) et à un Lynx Shunt pour mesurer précisément l’énergie stockée et restituée.

Pourquoi choisir la Lynx Power In chez Wattuneed

En tant que spécialiste de l’autoconsommation, Wattuneed recommande la Lynx Power In pour sa compatibilité native avec l’écosystème Victron, sa robustesse et sa capacité à structurer proprement la distribution DC d’un système de stockage. Elle représente une solution technique fiable pour optimiser l’interconnexion des batteries et faciliter la maintenance et l’évolution de l’installation.

Informations complémentaires

Pour assistance au choix (M8 vs M10), schéma de câblage personnalisé ou intégration avec onduleur/chargeur Victron, notre équipe technique Wattuneed fournit conseil et dimensionnement pour la France et la Belgique. Consultez la documentation fournie ou contactez notre support technique pour un conseil projet précis.

Comparatif des solutions Lynx : Power In, Distributor et Class-T

• Lynx Power In : c’est la version d’entrée de gamme. Il s’agit simplement d’un jeu de barres (positif et négatif) permettant de raccorder jusqu’à quatre batteries ou onduleurs. Comme il ne dispose pas de fusibles intégrés, la protection doit être installée en amont. C’est l’option la plus simple et la plus économique.
• Lynx Distributor : une évolution du Power In. Il permet également de connecter jusqu’à quatre appareils, mais avec une protection intégrée. Chaque connexion possède un emplacement pour fusible MEGA. Son principal atout est la surveillance : il détecte l’état de chaque fusible et indique s’il est grillé, soit via une LED, soit en transmettant l’information à un Cerbo GX.
• Lynx Class-T Power In : une version spécifique du Power In, adaptée aux systèmes équipés de batteries lithium modernes, capables de délivrer des courants de court-circuit très élevés. Il utilise des fusibles de classe T, plus rapides et dotés d’une capacité d’interruption nettement supérieure à celle des fusibles MEGA. Cela en fait une solution plus sûre pour les installations haute puissance à base de batteries lithium.

Foire aux questions (FAQ)

1. Quelle est la différence entre la version M8 et la version M10 ?
La différence réside dans la taille des bornes et la capacité de courant. La version M8 convient aux sections de câble et courants modérés, tandis que la M10 est adaptée aux installations nécessitant de plus fortes intensités ou des câbles plus épais.

2. Puis-je utiliser le Lynx Power In dans une installation solaire résidentielle ?
Oui. Le Lynx Power In est conçu pour centraliser la distribution DC dans les systèmes photovoltaïques avec batteries, aussi bien en résidentiel qu’en sites isolés ou industriels.

3. Est-ce que le Lynx Power In intègre une protection par fusibles ?
Non, le Lynx Power In est une barre de distribution. Pour protéger vos circuits, il est recommandé d’ajouter un Lynx Distributor ou des fusibles DC externes adaptés.

4. Est-ce compatible avec les batteries lithium Victron et autres marques ?
Oui, tant que la tension et le courant admissibles correspondent aux spécifications. Le Lynx Power In est optimisé pour les batteries Victron (Lithium Smart, SuperPack, etc.), mais peut aussi fonctionner avec d’autres marques.

5. Puis-je l’utiliser dans un bateau ou un camping-car ?
Absolument. Le Lynx Power In est très utilisé dans les applications marines et embarquées grâce à sa modularité et sa robustesse.

6. Comment savoir quelle section de câble utiliser ?
La section dépend de la longueur du câble et du courant maximum de votre installation. Une chute de tension de moins de 3 % est recommandée. N’hésitez pas à contacter notre équipe Wattuneed pour un dimensionnement précis.
