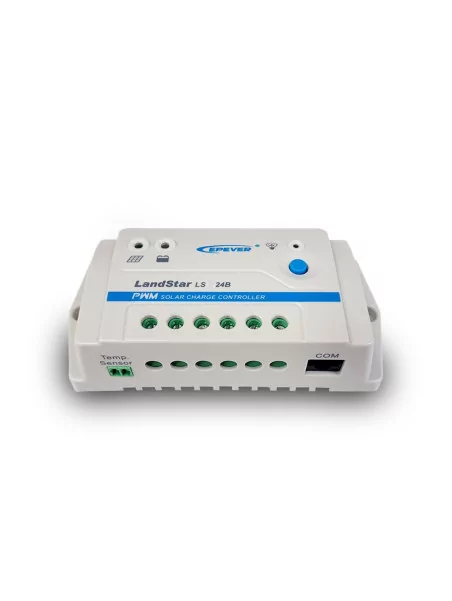

Epsolar Série LS LandStar PWM 12V / 24V - 20A

Agrandir

Régulateur de charge de 20A.
Adopte un dissipateur de chaleur en aluminium qui permet une grande fiabilité dans des environnements à haute température.

Plus de détails

En achetant ce produit vous pouvez gagner jusqu'à 4 points de fidélité. Votre panier totalisera 4 points pouvant être transformé(s) en un bon de réduction de 1,20 €.

5 / 5 - 2 avis

Voir les avis

Simulez les frais de livraison

Choissisez votre zone de livraison

Pour la France, choisissez votre département
exemple : France - 66

Sélectionnez votre pays - Département :

Choisissez le second niveau :

Les conseils de Max

Très bon rapport qualité prix
Accepte jusque 500W de panneaux si la batterie est en 24V
Sortie consommateur de 20A, allumage via le bouton sur la face avant
Affichage digital en option
Compatible avec toutes technologies de batterie (GEL, AGM et Lithium si utilisé avec afficheur)

En savoir plus
Fiche technique
Fichiers
2 avis
Accessoires

DESCRIPTION

> le modèle 20A (LS2024B) peut accueillir jusqu'à 500 watts de panneaux solaires *

- Capacité : 20 ampères.
- Tension : 12v ou 24V
- Compensation de la température
- Garantie 2 ans.
- Technologie : { PWM }.
- Entièrement programmable si utilisé avec son affichage

Toutes les tensions de charge peuvent être modifiées entre 9 et 17V (X2 pour 24V), tension de déconnexion également

Programmation de la sortie consommateur selon un mode jour/nuit ou un mode horaire

*dans un systeme 24V

regulateur de charge epsolar pwm 10A

De nombreuses applications

Convient pour de nombreuses applications : système solaire pour habitation, système d'éclairage solaire, système solaire de surveillance, système solaire pour bateau ou camping-car

Caractéristiques

Configuration de tension de système: 12V/24V automatique
Haute efficacité de charge { PWM } avec compensation de température
2 LED qui indiquent le statut de charge et le statut de la batterie
Interface de sonde de température extérieure
Bus de communication { rs-485 }
Affichage externe optionnel pour un contrôle précis de l'appareil
Fonction de mise à jour du logiciel

Protections électroniques

Court circuit PV
Surcharge
Court circuit de charge
Inversion de polarite PV
Decharge
Inversion de polarite des batteries
Surchauffe

Données techniques

Modèle	LS1024B	LS2024B	LS3024B
Tension nominale du système	12/24VDC12/24VDC
Courant nominal de la batterie	10A	20A	30A
Tension maximale d'entrée PV	50V
Autocosommation	8.4mA(12V)?7.8mA(24V)
Compensation de température	-3mV/?/2V?25? ref?
Egalisation de la tension de charge	Scellé: 14.6V, ouverte: 14.8V, Utilisateur: 9~17V
Augmentation de la tension de charge	Gel: 14.2V, Scellé: 14.6V, ouverte: 14.8V, Utilisateur: 9~17V
Tension de charge floating	Gel /Scellé /ouverte: 13.8V, Utilisateur: 9~17V
Tension de reconnexion	Gel /Scellé /ouverte: 12.6V, Utilisateur: 9~17V
tension de déconnection	Gel /Scellé /ouverte: 11.1V, Utilisateur: 9~17V
Dimensions	138.6x69.3x37mm	159.6x81.4x47.8mm	200.6x101.3x57mm
Trous de montage	126mm	147x50mm	190x70mm
Terminal	4mm2	10mm2	10mm2
Poids	0.13kg	0.3kg	0.5kg
Temperature de fonctionnement	-35?~+55?
Temperature de stockage	-35?~+80?
Humidité	?95% (NC)
Norme	IP30

Téléchargement

Veuillez télécharger la dernière version du logiciel de gestion du régulateur

Charge théorique d'une batterie au plomb

graphique fonctionnement batterie plomb

La charge théorique d'une batterie au plomb s'effectue en 3 phases :

- Phase 1 : Le courant est limité à un taux d'environ 1/5 de la capacité nominale. La tension augmente petit à petit jusqu'à atteindre son seuil maximum régulé à 2,35V/éléments.

- Phase 2 : : La tension de charge est régulée à 2,35V/éléments, le courant de charge diminue alors jusqu'à devenir inférieure à C/100. La batterie est chargée à l'issue de cette phase

- Phase 3 :Une fois la batterie chargée, on passe en mode charge d'entretien (Floating) pour la maintenir à 100% de charge. La tension alors appliquée à la batterie sera autour de 2,26V/éléments

Accessoire conseillé

Plus de fonctions avec l'affichage MT50

affichage epsolar
