Coffret inverseur 230V 16A avec prise
Coffret Inverseur Triphasé 400V 16A avec Prise
Coffret inverseur 230V 16A avec prise
Coffret Inverseur Triphasé 400V 16A avec Prise

Coffret Inverseur Triphasé 400V 16A avec Prise

248,27 €
496,54 €
TTC

Assurez la continuité et la sécurité de vos installations électriques avec ce coffret inverseur triphasé 400V 16A avec 3 prises en saillie. Il intègre un interrupteur différentiel Resi9 4P 63A Sensibilité 300 mA, deux disjoncteurs modulaires Resi9 4P 25A 400V Courbe C, un inverseur automatique ONCCY EATS2 4P 63A et trois prises sécurisées IP44, offrant une protection complète contre surcharges, courts-circuits et coupures de courant.

L’inverseur bascule automatiquement entre une source principale (réseau) et une source de secours (batterie, onduleur, groupe électrogène ou solaire) en moins de 50 millisecondes, garantissant une alimentation continue pour vos équipements sensibles : serveurs, systèmes photovoltaïques avec stockage, congélateurs professionnels ou dispositifs médicaux.

Les 3 prises en saillie permettent de connecter plusieurs appareils en toute sécurité grâce à leur clapet étanche, protection enfants et bornes à vis. Compact et modulable, le coffret s’installe facilement sur rail DIN, idéal pour les installations domestiques, tertiaires et semi-industrielles.

Fiable et durable, ce coffret supporte plus de 8 000 cycles de commutation et fonctionne dans une plage de -5°C à +40°C. Associé à des protections adaptées, il constitue un système complet et sécurisé pour toutes vos installations critiques.

25 articles en stock !

Coffret inverseur triphasé 400V 16A avec prise – Protection et continuité d’alimentation


Le coffret de transfert automatique triphasé 400V est la solution "tout-en-un" pour garantir la sécurité et la disponibilité de votre énergie. Conçu pour basculer instantanément entre le réseau public et une source de secours (groupe électrogène, onduleur solaire ou batteries), il protège vos équipements critiques contre les coupures intempestives.





Une solution complète "Plug & Protect"

Ce coffret pré-équipé regroupe des composants de grandes marques pour une fiabilité maximale :

  • Inverseur automatique ONCCY EATS2 4P 63A : Le cœur du système pour un basculement sans coupure visible.
  • Interrupteur différentiel Schneider Resi9 4P 63A (300 mA) : Protection globale contre les défauts d'isolement et les fuites de courant.
  • 2x Disjoncteurs Schneider Resi9 4P 25A Courbe C : Protection robuste contre les surcharges et courts-circuits.
  • 3x Prises 16A IP44 : Points de sortie directs et sécurisés pour vos appareils.





Inverseur automatique ONCCY EATS2 (< 50 ms)

L’inverseur assure une continuité de service quasi-instantanée. En cas de panne réseau, il bascule sur votre source de secours en moins de 50 millisecondes.

  • Zéro interruption : Vos serveurs, congélateurs, systèmes médicaux ou domotiques ne s'éteignent pas.
  • Sécurité totale : Une isolation physique stricte empêche tout retour de courant de la source de secours vers le réseau public (anti-retour).
  • Mode Manuel/Auto : Possibilité de forcer la source via un commutateur en façade.





Protection Schneider Electric Resi9

En intégrant la gamme Resi9, ce coffret mise sur la qualité professionnelle.

  • Disjoncteurs 25A : Dimensionnés pour encaisser les appels de charge au démarrage de vos machines.
  • Différentiel 300 mA : Idéal pour les installations tertiaires ou photovoltaïques, évitant les déclenchements intempestifs tout en assurant la protection incendie et machine.





Prises de courant IP44 intégrées

Pratiques et sécurisées, ces trois prises disposent d’un clapet de protection, d’une broche de terre, de bornes à vis et d’une protection enfants. Étanches aux projections d’eau (IP44), elles permettent de connecter plusieurs appareils en toute sécurité et sont idéales pour les locaux humides ou exigeants.





Applications idéales

  • Photovoltaïque hybride : Basculement auto vers batteries en cas de réseau instable.
  • Groupes électrogènes : Automatisation du transfert d'énergie sans intervention manuelle.
  • Tertiaire & Bureaux : Protection des baies informatiques et des systèmes de sécurité.
  • Zones isolées : Gestion intelligente entre plusieurs sources d'énergie.





💡 Conseil Wattuneed : Associez toujours l’inverseur automatique à des protections différentielles et disjoncteurs adaptés pour garantir une installation sécurisée et optimale, notamment dans les systèmes photovoltaïques hybrides ou avec groupe électrogène.





Câblage & Installation

Le raccordement de votre coffret inverseur est une étape clé. Pour garantir une transition fluide entre vos sources d’énergie, suivez scrupuleusement le plan de montage fourni.

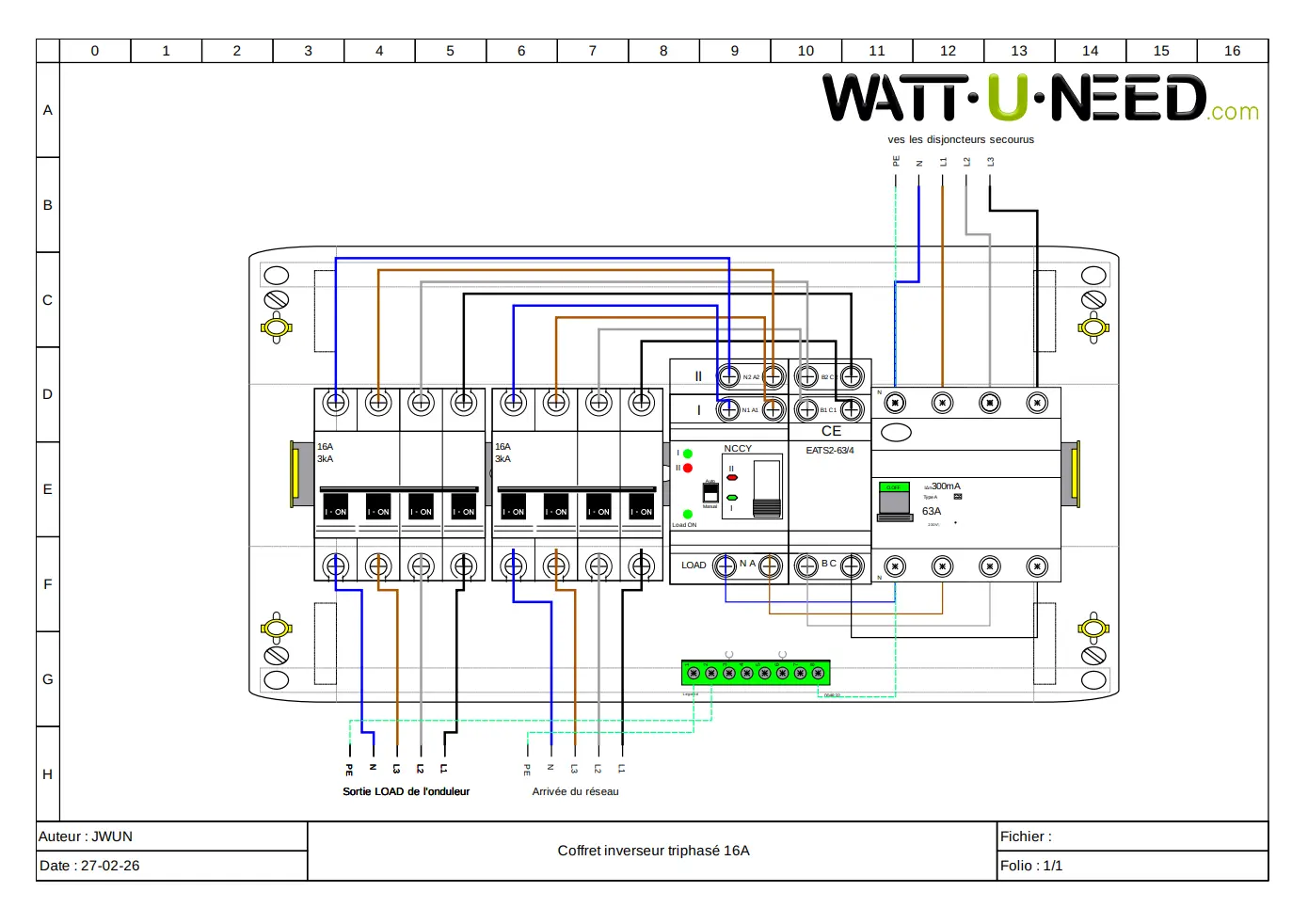

schéma câblage Coffret inverseur triphasé 400V 16A avec prise





Spécifications du Commutateur de Source Triphasé
Tension Nominale 400V AC (Triphasé + Neutre)
Intensité Max 16A (extensible selon câblage interne)
Vitesse de commutation < 50 ms
Indice de protection prises IP44 (clapet de protection)
Durée de vie mécanique > 8 000 cycles
Conformité Normes CE, montage rail DIN standard





FAQ - Coffret Inverseur Triphasé 400V 16A

1. Quels sont les composants de protection inclus dans ce coffret ? +
Ce coffret complet intègre un inverseur automatique ONCCY EATS2 (4P 63A), un interrupteur différentiel Resi9 (4P 63A - 300 mA), ainsi que deux disjoncteurs modulaires Resi9 (4P 25A 400V) et trois prises 16A. Cet ensemble garantit une protection optimale contre les surcharges et les fuites de courant.
2. Comment fonctionne l’inverseur automatique en cas de coupure ? +
L’inverseur ONCCY EATS2 détecte la perte de tension et bascule automatiquement entre le réseau principal et votre source de secours (onduleur, batterie ou groupe électrogène) en moins de 50 millisecondes, assurant une alimentation continue sans interruption pour vos équipements.
3. Pourquoi utiliser un interrupteur différentiel 300 mA sur cette installation ? +
L'interrupteur différentiel 4P 63A avec une sensibilité de 300 mA protège les personnes et les équipements contre les défauts d'isolement, tout en évitant les déclenchements intempestifs fréquents sur les installations triphasées de forte puissance.
4. Quel est le rôle des disjoncteurs Resi9 4P 25A ? +
Ils protègent les circuits triphasés contre les surcharges et les courts-circuits. Leur courbe C est spécifiquement adaptée pour offrir une protection fiable et sécuriser l'intégrité de votre câblage et de vos appareils.
5. Quelles sont les caractéristiques des 3 prises intégrées ? +
Le coffret dispose de 3 prises 16A avec broche de terre, protection enfant et clapet étanche (IP44). Elles sont idéales pour une utilisation dans des locaux techniques ou des environnements humides.
6. Où peut-on installer ce coffret triphasé ? +
Il est conçu pour un montage sur rail DIN en intérieur, dans des locaux secs ou humides protégés. Sa conception robuste permet une intégration propre dans votre tableau électrique.
7. Est-il compatible avec un onduleur photovoltaïque hybride ? +
Absolument. Ce coffret est idéal pour les systèmes hybrides, les UPS et les groupes électrogènes, garantissant une transition fluide et une continuité d'alimentation en cas de coupure réseau.
8. Le coffret est-il livré prêt à l'installation ? +
Oui, il est livré prêt à être monté.
