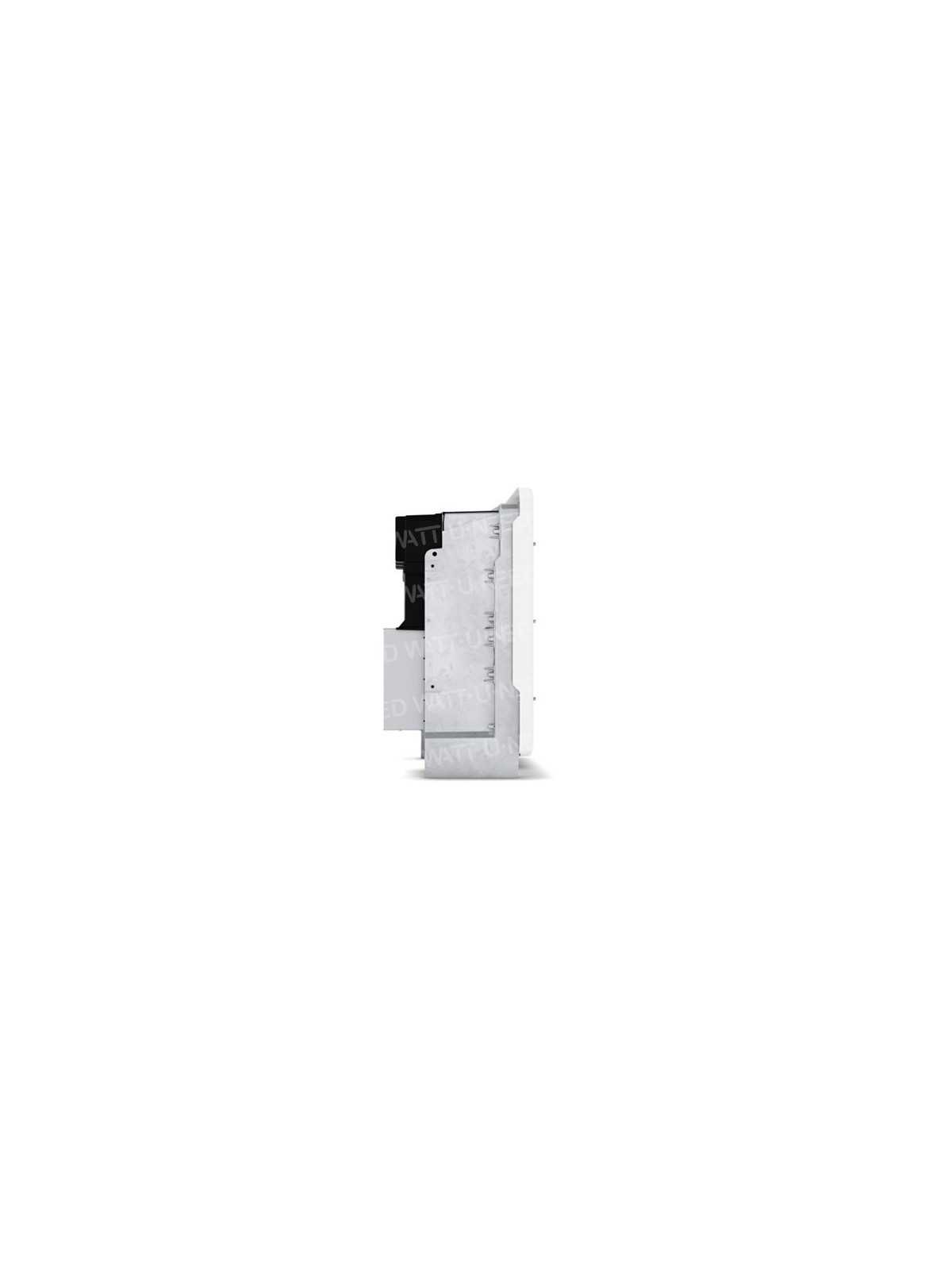

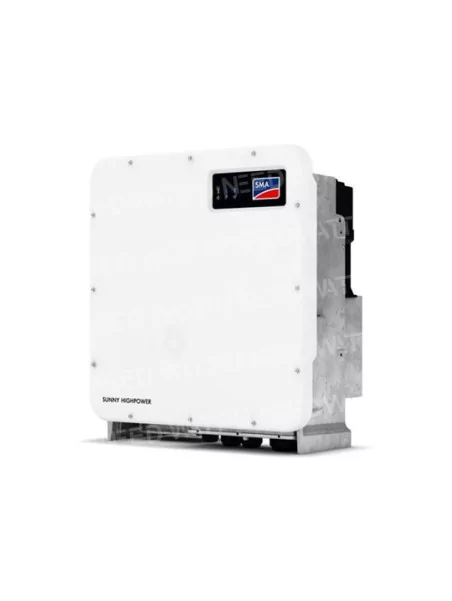

SMA Sunny HighPower PEAK3

SMA

9 880,50 € TTC

Options

Paré pour demain, dès aujourd’hui.
Prêt pour ennexOS.

Solution d’une puissance de 150 kW conçue sur mesure pour les grandes centrales photovoltaïques par les pionniers de l’ingénierie solaire





Plus de détails

En savoir plus

SUNNY HIGHPOWER PEAK3 Paré pour demain, dès aujourd’hui.

 SMA Sunny HighPower PEAK3

Réalisation et exploitation simples de grandes centrales photovoltaïques

1500 VDC, 150 KW, Design compact

PEAK3 garantit une puissance maximale, y compris dans des conditions extrêmes. En raison de son design compact, l’onduleur offre une densité de puissance maximale, soit une performance optimale avec un poids léger. Les avantages : transport plus économique et installation plus simple. En combinaison avec des coffrets DC spécifiques à chaque projet, un surdimensionnement de l’installation photovoltaïque jusqu’à 150 % est possible. Le Data Manager vient compléter le système et permet notamment de répondre à toutes les exigences du gestionnaire de réseau.


Sécurité et fiabilité maximales

L’onduleur PEAK3 se concentre sur l’essentiel, à savoir un rendement et une disponibilité maximales. Toutes les fonctions et tous les composants sont conçus sur mesure afin de réduire les éventuelles sources d’erreurs avec un poids minimum et d’augmenter l’efficacité. Par ailleurs, des technologies éprouvées comme le système de refroidissement actif SMA OptiCool garantissent une longue durée de vie des onduleurs.


Dimensionnement d’installation flexible et facilement modulable

La solution système PEAK3 allie les avantages d’une conception d’installation décentralisée à ceux du concept d’onduleur central. Avec les DC Combiner Box, il est également possible de planifier efficacement et d’élargir facilement des grandes installations photovoltaïques, y compris sur des terrains hétérogènes. Grâce à l’approche modulaire, les projets peuvent être ajustés non seulement en termes de puissance mais également sur le plan fonctionnel. Cela permet une flexibilité maximale dans la planification.


Parée pour le monde de l’énergie numérique de demain

La solution système PEAK3 est prise en charge par ennexOS, la plateforme numérique prometteuse de SMA. ennexOS regroupe les données de tous les secteurs énergétiques pertinents afin de réaliser des solutions modernes et tournées vers l’avenir dans le secteur énergétique. La plateforme est développée au fur et à mesure et offre dès maintenant des fonctions performantes ainsi qu’une surveillance de la production assistée par satellite.


Installation et mise en service simples et rapides

La solution système PEAK3 offre des fonctionnalités intelligentes pour une installation plus rapide et plus sûre de tous les onduleurs. Des poignées ergonomiques et un support mural intégré facilitent le montage des onduleurs. Les gros câbles DC rigides sont passés dans une plaque de montage amovible et peuvent être facilement raccordés à l’appareil. Avec un seul Data Manager, il est possible de mettre en service, de manière centralisée, jusqu’à 200 onduleurs, en quelques minutes seulement.


Pilotage efficace et surveillance confortable

Chaque appareil peut être directement piloté via une communication Ethernet fiable et rapide entre le Data Manager et l’onduleur. La surveillance de l’ensemble des appareils se fait de manière centralisée via le nouveau Sunny Portal powered by ennexOS. Les modifications de configuration sur différentes installations photovoltaïques sont également réalisables sans avoir besoin de plusieurs connexions VPN. Des systèmes de surveillance supplémentaires peuvent accéder à tous les appareils via l’interface Modbus/TCP ouverte du système.


Une solution prometteuse facilement extensible

Le développement de la solution système PEAK3 est le résultat de plus de 20 ans d’expérience dans le domaine des grandes centrales photovoltaïques (Utility). Pilotage central, système décentralisé et concept modulaire : tels sont les éléments qui rendent la solution PEAK3 si convaincante. Nos modules complémentaires puissants vous aident à gagner en efficacité dans la gestion des grandes installations photovoltaïques.



Une solution prometteuse facilement extensible


PEAK3 – Solution idéale pour répondre aux exigences les plus strictes en matière de production maximum

SMART CONNECTED pour centrales photovoltaïques



  • Surveillance gratuite et automatique des onduleurs SMA
  • Communication proactive par e-mail en cas de dysfonctionnements
  • Réduction des frais d’exploitation - Aucun diagnostic sur site requis

Solution décentralisée d’une puissance jusqu’à 150 kW pour des centrales photovoltaïques de grande envergure

Grâce à une structure intelligente du système, tous les onduleurs et le Data Manager sont installés de manière centralisée. Les DC Combiner Box sont réparties dans le champ. Résultat : performance maximale, installation et maintenance simplifiées et coûts de câblage réduits.



Solution décentralisée d’une puissance jusqu’à 150 kW pour des centrales photovoltaïques de grande envergure




Caractéristiques



 Sunny Highpower 100-20Sunny Highpower 150-20
Entrée (DC)
Puissance max. du générateur photovoltaïque150000 Wc225000 Wc
Tension d’entrée max.1000 V1500 V
Plage de tension MPP / Tension d’entrée assignée590 V à 1000 V / 590 V880 V à 1450 V / 880 V
Courant d’entrée/de court-circuit max,180 A / 325 A180 A / 325 A
Nombre de MPP trackers indépendants1
Nombre d’entrées1 ou 2 (en option) pour boîtiers externes de raccordement pour le générateur photovoltaïque
Sortie (AC)
Puissance assignée à la tension nominale100000 W150000 W
Puissance apparente AC max.100000 VA150000 VA
Tension nominale AC / Plage de tension AC400 V / 304 V à 477 V600 V / 480 V à 690 V
Fréquence du réseau AC / Plage50 Hz / 44 Hz à 55 Hz50 Hz / 44 Hz à 55 Hz
60 Hz / 54 Hz à 66 Hz60 Hz / 54 Hz à 66 Hz
Fréquence de réseau assignée50 Hz
Courant de sortie max.151 A
Taux de distorsion harmonique (THD)< 3 %
Phases d’injection / raccordement AC3 / 3-PE
Rendement
Rendement max./européen Rendement98,8 % / 98,6 %99,1 % / 98,8 %
Caractéristiques générales
Dimensions (L / H / P)770 mm / 830 mm / 444 mm
Poids98 kg
Plage de températures de fonctionnement−25 °C à +60 °C
Émissions sonores, typiques< 69 dB
Autoconsommation (nuit)< 5 W
Topologiesans transformateur
Système de refroidissementOptiCool, système de refroidissement actif, ventilateur à vitesse régulée
Indice de protection (selon CEI 60529)IP69
Valeur maximale admise pour l’humidité relative de l’air (sans condensation)100,00%
Équipement / Fonction / Accessoires
Raccordement DC / Raccordement ACCosse d’extrémité (jusqu’à 300 mm²)/Borne à vis (jusqu’à 150 mm²)
Affichage DEL (état/erreur/communication)Oui
Interface Ethernet2 ports
Type de montageMontage en rack

Caractéristiques techniques

MPPT/PWMMPPT
Tension d'entrée solaire max.1500 V
Poids98 kg
Puissance150000 VA
Nombre de MPPT1 MPPT
Puissance max. - Wc225000 Wc
Largeur770 mm
Hauteur830 mm
Epaisseur440 mm
Puissance nominale de sortie AC150000 W
