    Onduleur hybride Sermatec haute tension 10kVA SMT-10K-TL-TH

    3 388,00 €
    TTC
    SMT-10K-TL-TH
    0768563817243

    • Capacité nominale: 10kVa;
    • Capacité d'entrée PV max.: 10000W, prend en charge 2 trackers MPPT;
     5 ans de garantie;
    • Application disponible UNIQUEMENT SUR Android;
    • Compatible avec les batteries Lithium Pylontech, BYD, GCL, ...
    • Installation simple;
    • Energie meter inclu.

    /!\ Mise à jour à réaliser exclusivement à la demande de WATTUNEED.

    Disponible sur commande (délai à confirmer via info@wattuneed.com)

    Paiements 100% sécurisés

    Onduleur hybride Sermatec...

    3 388,00 €

    Présentation onduleur Sermatec 10




    Onduleur hybride Sermatec haute tension 10kVA SMT-10K-TL-TH



    Application Sermatec. Paramétrable UNIQUEMENT VIA ANDROID!
    /!\ Mise à jour à réaliser exclusivement à la demande de WATTUNNEED.

    Il permet aux utilisateurs de produire leur propre énergie, d'obtenir certains avantages économiques.
    Lorsque l'énergie solaire est suffisante, l'onduleur tire de l'énergie de la station PV pour alimenter les consommateurs, et la puissance restante chargera l'énergie des batteries. L'onduleur alimente automatiquement la charge de la batterie.
    Lorsque l'énergie de la batterie est épuisée, l'onduleur prend le courant du réseau, alimente les consommateurs et recharge la batterie.
    Cet onduleur réseau tout ou rien peut être installé à l'intérieur ou à l'extérieur.



    Réglage à une touche


    • Correspondance automatique
    • Multi langues
    • Autodiagnostic, sans entretien


    Installation simple


    • Manuel d'utilisation et vidéo d'installation
    • Installation modulaire
    • Câbles standards internationaux

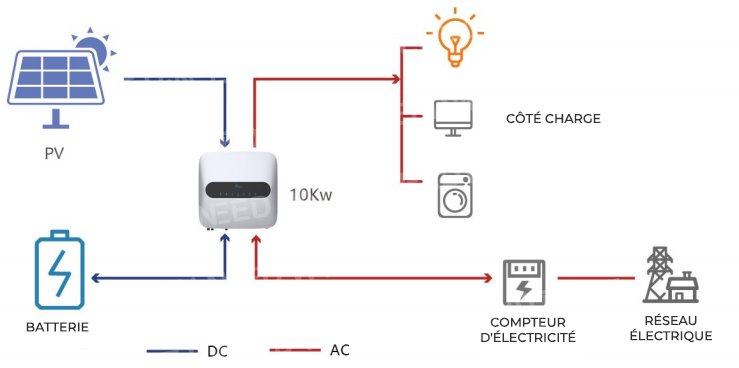

     Schéma: Installation simple


    Variété


    • Compatible avec diverses sources d’entrée
    • Compatible Ufepo4 & batterie au plomb
    • Accès solaire, réseau et générateur
    • Temps de commutation de mode On & Off-grid inférieur à 10 ms, peut être utilisé comme UPS
    • Sortie monophasée et triphasée pour applications résidentielles et commerciales
    • Flexible pour ajouter / moderniser plus d'onduleurs ou de système de batterie.


    Efficacité



    • Haute efficacité à 99%
    • Technologie de suivi avancée pour améliorer l'efficacité de la station PV
    • Algorithme de contrôle MPPT haute précision et algorithme INV permettant une connexion au réseau avec un rendement élevé et une conversion d'énergie autonome.


    Sécurité


    • Technologie d'autoprotection
    • Large entrée de tension et de fréquence
    • Protection IP65
    • Refroidissement automatique par air
    • Fonctionnement stable en altitude, température élevée et environnement très humide


    Intelligence


    • Le système de gestion intelligent impose l'auto-opération
    • WIFI, CAN, RS485, USB (en option), GPRS (en option) Modes de surveillance multiples


    Nouveauté Sermatec : AC Coupling

    Maximiser votre autoconsommation et ce même pour les anciennes installations

    L'onduleur hybride Sermatec est connecté en parallèle à l'onduleur réseau. L'énergie photovoltaïque est d'abord utilisée pour alimenter les charges, puis pour charger la batterie, et tout excédent d'énergie photovoltaïque peut être réinjecté dans le réseau.



    Schéma de principe de l'onduleur SERMATEC


    Consultez l'état de consommation journalière et totale



    état de consommation journalière et totale




    Vous pouvez regarder la consommation provenant de votre installation

      Graphique de votre consommation

    On observe une asymétrie entre nos besoins en électricité et la production de notre installation solaire.
    Comme on peut le voir, l'onduleur hybride permet via des batteries, le stockage de la production inutilisée durant la journée (ligne rouge vers la bas).
    Vous profitez donc le matin et le soir de l'énergie produite durant toute la journée (ligne rouge vers le haut).
    Le surlignage jaune indique la production d'énergie via les panneaux solaire.
    La consommation en éléctricité utilisée sur le réseau est indiquée en bleu (ligne bleu vers le bas).
    La réinjection d'éléctricité produite par les panneaux est injectée sur le reseau (ligne bleu vers le haut).



    Nous allons observer une consommation sur une journée entière

    À 04h00 on utilise le réseau public pour nos besoins en énergie

    À 10 h 00 : les panneaux produisent 3002 W et les batteries se rechargent.

    À 14 h 35 : On produit (3170 W), la batterie consomme 10,60 W et on injecte 2665 W sur le réseau public.

    À 21 h 00 : Utilisation de la batterie pour subvenir à nos besoins énergétiques.




    Visualisez le niveau de charge de vos batteries

     Graphique niveau de charge de la batterie



    Plage de recharge batteries paramétrables

    Icone: Plage de recharge batteries paramétrablesÀ 8h du matin le 20/09 la batterie est à 30% de sa capacité de charge, l'onduleur va enclencher la recharge de la batterie, la recharge s'effectue à des heures paramétrables depuis l'onduleur, on peut donc choisir les plages horaires  l'on décide de recharger les batteries, une fois à 100% l'onduleur n'envoie plus l'énergie vers la batterie mais envoie l'énergie non utilisée vers le réseau public.  partir de 19h la batterie commence à se décharger / on utilise l'énergie de la batterie pour subvenir à nos besoins énergétiques. À partir de 19h la batterie commence à se décharger / on utilise l'énergie de la batterie pour subvenir à nos besoins énergétiques.


    Logiciels

    Icone application Sermatec Mate

    Application Sermatec a télécharger en premier lieu. Paramétrable UNIQUEMENT VIA ANDROID! (existe sur Appel store MAIS non utilisable)
    Téléchargez directement l'application en cliquant ici!
    Vous pouvez retrouvez les étapes de l'installation dans les fiches techniques & documents. "Manuel de param Sermatec-FR"


    Branchement vers le module BMS SC0500



    ATTENTION: En cas de branchement du Sermatec vers le BMS SC0500 Pylontech, sectionnez le câble Blanc/orange, orange et blanc/vert.

    Connectez le câble dans le port RS485 du BMS.

    Communication entre l'onduleur Sermatec et la master batterie Pylontech


    Exemple de câblage de courant et de tension

    Exemple de câblage de courant et de tension


    Caractéristiques



    Modèle du produitSMT-10K-TL-LV
    Entrée PV (DC)
    Max. Puissance PV14000 W
    Max. Tension PV1000Vdc
    Tension PV nominale720Vdc
    Max. Courant d'entrée PV12,5 A / 12,5 A
    Plage de tension MPPT200 à 880 Vdc
    Numéro MPPT2
    Données côté batterie
    Plage de tension de la batterie180 à 800 Vdc
    Tension nominale de la batterie400Vdc
    Max. courant de charge / décharge25A / 25A
    Données CA du réseau
    Puissance CA nominale10 000 W
    Tension nominale du réseau230Vac / 400Vac; 220Vac / 380Vac; 3 / N / PE
    Fréquence nominale du réseau50 Hz / 60 Hz
    Courant alternatif nominal14,5 A
    Max. Courant alternatif16,7 A
    Facteur de puissance0.8cap ... 0.8ind
    THD<3%
    Charger les données CA (EPS / UPS / hors réseau)
    Puissance nominale10 000 W
    Tension alternative nominale400Vdc ; 380Vdc ; 3 / N / PE
    Courant nominal10 ms
    Temps de commutation50 HZ / 60 HZ
    Puissance de crête à 25 ℃14,5 A
    Fréquence nominale16,7 A
    Maxi. Courant alternatif11 kW * 30 min 13 kW * 5 min; 15 kW * 5 s
    THD (Charge linéaire)< 3%
    Efficacité
    Efficacité MPPT99,90%
    Efficacité européenne97,00%
    Max. Efficacité97,60%
    Efficacité de charge / décharge97,6% / 96%
    Fonction de protection
    Protection contre l'inversion de polarité CCOui
    Anti-îlotageOui
    Protection contre le courant résiduelOui
    Protection contre les courts-circuits CAOui
    Protection contre les surintensités / tensions CAOui
    Commutateur CC intégréOui
    Surveillance de l'isolationOui
    Données GENERALES
    Taille (largeur X haute X profondeur)548 * 550 * 188 mm
    Poids< 40 kg
    Consommation en veille< 20 W
    Classe IPIP 65
    Température de fonctionnement-25 ℃ ... + 60 ℃
    Altitude< 2000M
    Émission de bruit< 30 dB
    RefroidissementRefroidissement naturel
    Interface de CommunicationWIFI 、 GPRS (optique) 、 RS485。
    AffichageLED
    Sécurité
    EN 62109-1: 2010 / EN 62109-2: 2011 / CEI 62109-1 (éd.1) CEI 62109-2 (éd.1)
    CEM
    EN 61000-6-1: 2007 / EN 61000-6-2: 2005 / EN 61000-6-3: 2007 / A1: 2011 / EN 61000-6-4: 2007 / A1: 2011
    Norme de connexion au réseau
    VDE-AR-N 4105: 2018 / NRS 097-2-1: 2017 / EN 50549-1: 2019 / AS / NZS 4777.2: 2015 / CEI 0-21: 2019 / PPDS2018 / IEC 61683: 1999 / RD 1699: 2011 / UNE 206006 / IN: 2011 / UNE 206007-1 / IN: 2013 / NTS 2019 (Type A, PO 12.2 2018-10) / C10 / 11: 2019-09
    SMT-10K-TL-TH

    Fiche technique

    Type de besoin
    Anti taxe prosumer
    MPPT/PWM
    MPPT
    Puissance
    10000 VA
    Nombre de MPPT
    2 MPPT
    Protection IP
    IP65
    Video Youtube 1 - ID
    K2lTRWUY4OY
    Video Youtube 2 - ID
    ZqhMaCJJIDg

    Références spécifiques

    UPC
    768563817243
    EAN-13
    0768563817243
    Nouveau

    Téléchargement

    FicheTech Ond.Sermatec10-FR

    Téléchargement (600.06KB)

    UserManual Inv Sermatec10- EN

    Téléchargement (4.37MB)

    User Man ACREL - EN

    Téléchargement (1.55MB)

    Quick install-Sermatec-10kva-FR

    Téléchargement (4.3MB)

    Datasheet Inv Sermatec 10 -EN

    Téléchargement (326.6KB)

    AppUserMan Sermatec-En

    Téléchargement (6.94MB)

    Miseàjour Sermatec - FR

    Téléchargement (1.05MB)

    Manuel de param Sermatec-FR

    Téléchargement (5.02MB)

    Manuel Sermatec 10 -FR

    Téléchargement (2.46MB)
