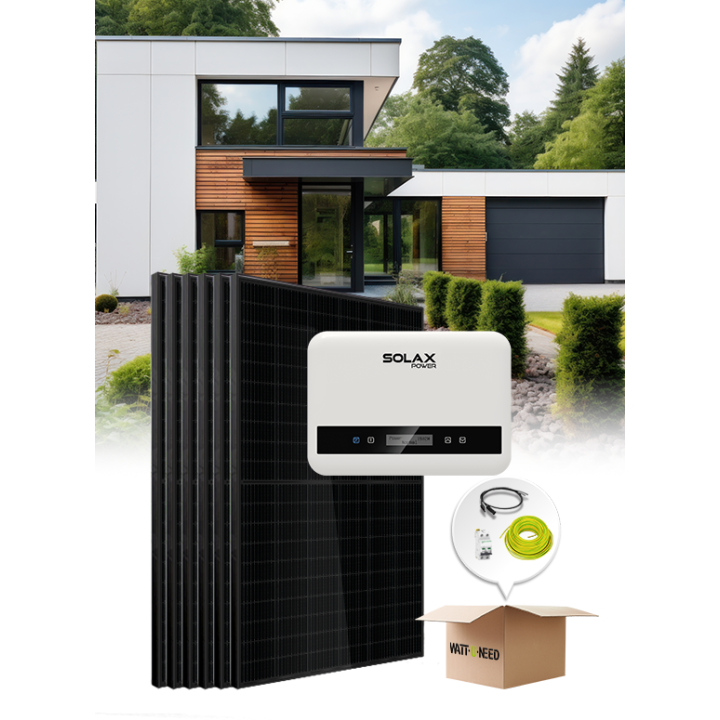

Kit solaire réseau - 3000W Mono - autoconsommation

En achetant ce produit vous pouvez gagner jusqu'à 263 points de fidélité. Votre panier totalisera 263 points pouvant être transformé(s) en un bon de réduction de 78,90 €.

Simulez les frais de livraison

Choissisez votre zone de livraison

Pour la France, choisissez votre département
exemple : France - 66

Sélectionnez votre pays - Département :

Choisissez le second niveau :

Équipements

Descriptions équipements

Panneau solaire TrinaSolar poly 265Wc
Panneau solaire Heckert 275Wc polycristallin
Panneau solaire Q.Cells 290Wc mono black
Panneau solaire Systovi V-SYS 300Wc mono
Panneau solaire BenQ SunForte 330Wc monocristallin
SMA Sunny Boy 2.5
SMA Sunny Boy 3.0
Fronius Primo 3.0-1 (2 MPPT) mono
Onduleur hybride monophasé MultiSolar 3 kVA
SMA Sunny Boy 3000TL-21
Kit de fixation sur toit en tuiles -prix/panneau-
Kit de fixation sur structure au sol -prix/panneau-
Kit de fixation sur toit en ardoises -prix/panneau-
Kit de fixation sur toit en tôle -prix/panneau-
Système de montage au sol VarioTwin 27°
Allonge câble solaire 2x4mm² avec 2xMC4
Sectionneur DC 2P 1000V 32A - avec boitier
Disjoncteur Schneider mono 16A
Installations solaire toit en tuiles - Prix pour l'installation
Installations solaire toit en ardoises - Prix pour l'installation
Installations solaire structure plate - Prix pour l'installation
Installations solaire toit en tôle - Prix pour l'installation
Démarches administratives : CWAPE - GRD - SOCOTEC
Petit matériel électrique
Mise en service

Panneau solaire TrinaSolar poly 265Wc

"Panneau solaire Trina Solar : fiable et résistant"

Fiabilité et résistance à prix compétitif

Puissance nominale : 265Wc

Ce modèle est un panneau composé de 60 cellules solaires polycristallines.

Certifiés pour résister aux conditions environnementales difficiles :
Charge de vent de 130 Km/h (2400 Pa)
Charges de neige de 900 kg par module (5400 Pa)
Grêlons de 35 mm, à 97 Km/h
Résistance aux vapeurs d’ammoniac
Résistance aux environnements salins
Résistance à l’abrasion par le sable et la poussière
Avantage de puissance : 25 ans de garantie de puissance linéaire, plus de 97,5% de puissance nominale durant la première année
Très fiable grâce à un contrôle de qualité rigoureux
Excellente performance dans des conditions de faible luminosité par temps nuageux, matin et soir : texturisation avancée de la surface, passivation de la surface arrière, émetteur sélectif

Dimensions : 1650 x 990 x 30 mm

Poids : 18,6 Kg.

10 ans de garantie
Garantie de performance linéaire de 25 ans

Caractéristiques techniques

	TSM-PD05
Nombre de cellules	60 (6x10)
Dimensions "boîtier de dérivation frontal" (L x l x h)	1650 x 992 x 35 mm
Poids	18.6 kg
Puissance	265 Wc
Verre avant	Verre solaire trempée haute transparence 3.2 mm, traitement anti-réflexion
Câbles de sortie	Résistant UV, câble 4,0 mm2 (AWG 11), 1000 mm
Connecteurs	Compatible MC4
Tension à Pmax (Vmp)	31,0
Courant à Pmax (Imp)	8,71
Courant de court-circuit (Isc)	9,20
Tension en circuit ouvert (Voc)	38,5
Rendement module	16,2%
Température de module en opération	-40℃ à + 85℃
Tension maximale du système	1000V (IEC / UL)
Fusibles en série max	15A
Boîte de jonction	IP 65 ou IP 67
Tolérance de puissance	0 ~ +5 W
Coefficient thermique de Isc	0,05%/K
Coefficient thermique de Voc	- 0,29%/K
Coefficient thermique de puissance	- 0,39%/K
NOCT - Température nominale de cellule	44±2 ℃

}

Panneau solaire Q.Cells 290Wc mono black

Q-Peak by Q-Cell

Grâce à sa technologie innovante Q.ANTUM, le nouveau module à haut rendement Q.PEAK BLK-G4.1 est la solution idéale pour toutes les toitures résidentielles. Son concept de cellules, véritable record du monde, réalise une performance optimale dans des conditions réelles – même en cas de faible ensoleillement ou pendant les jours d’été lumineux et chauds.

Panneau solaire Q-Peak

LA TECHNOLOGIE Q.ANTUM : FAIBLES COÛTS DE REVIENT ET DE L’ÉLECTRICITÉ
Une production plus élevée par unité de surface et des coûts système moindres grâce à ses classes de puissance élevées et à une efficacité atteignant jusqu’à 18,0 %.
UNE TECHNOLOGIE INNOVANTE PAR TOUS LES TEMPS
Des rendements optimaux par tous les temps grâce à d’excellents comportements à faible luminosité et lors des variations de température.
DES PERFORMANCES CONTINUES
Sécurité de rendement à long terme grâce à la Anti LID Technology, Anti PID Technology, Hot-Spot Protect et Traceable Quality Tra.Q™.
UN CADRE DE QUALITÉ SUPÉRIEURE ALLÉGÉ
Cadre en alliage d'aluminium haute-technologie, certifié pour résister à des charges de neige (5400 Pa) et de vent (4000 Pa) élevées.
RÉDUCTION MAXIMALE DES COÛTS
Des coûts logistiques réduits jusqu’à 10 % grâce à un encombrement optimisé des modules par caisse de transport.
SÉCURITÉ D'INVESTISSEMENT
Garantie produit de 12 ans, ainsi qu'une garantie de performance linéaire de 25 ans.

Puissance linéaire Q Peak

Au moins 98 % de la puissance nominale durant la première année. Ensuite, 0,6 % de dégradation par an maximum. Au moins 92,6 % de la puissance nominale après 10 ans. Au moins 83,6 % de la puissance nominale après 25 ans.

Puissance maximum	290Wc
Tension de circuit ouvert (Voc)	39,19 V
Courant de circuit (Isc)	9,63 A
Tension nominale (Vmpp)	31,96 V
Courant nominal (Impp)	9,07 A
Cadre	Aluminium anodisé
Tension maximale du système	1000 V
Rendement	≥ 17,4%
Face avant	3,2 mm de verre trempé avec technologie anti reflet
Face arrière	Film composite
Cellules	6 × 10 cellules monocristallines Q.ANTUM
Boîte de jonction	66-77 mm × 115-90 mm × 15-19 mm Indice de protection IP67, avec diodes de dérivation
Température admissible des modules avec un ensoleillement maximal	− 40 °C à +85 °C
Connecteur	Multi-Contact MC4, IP68
Dimensions	1670 mm × 1000 mm × 32 mm (avec cadre)
Poids	18,8 kg

}

SMA Sunny Boy 2.5

Photo de l'onduleur SUnny bOy 1.5 / 2.5

Description

Les nouveaux onduleurs Sunny Boy 1.5 et 2.5 sont la solution idéale pour les petites installations photovoltaïques.

Facile à mettre en place, l'onduleur est compatible avec une large gamme de panneaux photovoltaïques grâce à sa plage de tension étendue (80 - 600V) ce qui le rend très flexible tout en affichant un excellent rendement.

De petites dimensions, il est aussi particulièremebnt léger. Il s'intègre facilement en intérieur ou en extérieur

Le montage est aisé aussi bien en intérieur qu'en extérieur grâce à son boitier robuste et léger, idéal pour les installations photovoltaïques de petite taille.

Photo de l'onduleur SUnny bOy 1.5 / 2.5 - application murale

Caractéristiques

- Rendement jusqu’à 97,2 %
- Sans transformateur
- Sans entretien grâce au refroidissement par convection
- Système de connexion DC SUNCLIX
- Facile à installer
- Plage de tension d'entrée étendue
- Interface WLAN et Speedwire inclus
- Surveillance de l'installation sur smartphone / tablette (interface WebUI)

Optitrac de SMA

Technologie Optitrac

OptiTrac Global Peak est une fonction supplémentaire du MPP tracker éprouvé « OptiTrac » et est activée sur cet onduleur

C'est utilisé dans le cas d’installations photovoltaïques partiellement ombrées. Même dans cette configuration, ce mode d'exploitation spécial garantit le fonctionnement continu des panneaux au point de puissance maximale, sans influence notable sur le rendement (pertes < 0,2 %). Aurement dit : même en cas d’ombrage les panneaux fonctionnent correctement.

Installation et mise en service

Configuration avec WebUI

Caractéristiques techniques :

SUNNY BOY	SB 1.5	SB 2.5
Entrée (DC)
Puissance DC max. (quand cos ?=1)	1600 W	2650 W
Tension d'entrée max.	600 V
Plage de tension MPP / Tension d'entrée assignée	160 V à 500 V / 360 V	260 V à 500 V / 360 V
Tension d'entrée min. / Tension d'entrée au démarrage	50 V / 80 V	50 V / 80 V
Courant d’entrée max. / courant d’entrée max. par string	10 A/10 A	10 A/ 10 A
Courant d'entrée max. par string	12 A
Nombre d'entrées MPP indépendantes / Strings par entrée MPP	1 / 1	1 / 1
Sortie (AC)
Puissance assignée (à 230 V, 50 Hz)	1500 W	2500 W
Puissance apparente AC max.	1500 VA	2500 VA
Plage de la tension nominale AC	180 V à 280 V
Tension nominale AC / Plage	220 V / 230 V / 240 V
Fréquence du réseau AC / Plage	50 Hz, 60 Hz¹ -6 Hz ... +5 Hz
Fréquence nominale du réseau / Tension nominale du réseau	50 Hz / 230 V
Courant de sortie max.	7 A	11 A
Facteur de puissance à la puissance nominale	1
Phases d'injection / Phases de raccordement	1/1
Rendement
Rendement max. / Rendement européen	97,2 % / 96,1 %	97,2 % / 96,7 %
Dispositifs de protection
Dispositif de déconnexion côté DC	oui
Surveillance du défaut à la terre / Surveillance du réseau	oui / oui
Unité de surveillance du courant de défaut sensible à tous les courants	oui
Classe de protection (selon CEI 62103) / Catégorie de surtension (selon CEI 60664-1)	I / III
Caractéristiques générales
Dimensions (L / H / P)	460 / 357 / 122 mm
Poids	9.2 kg
Autoconsommation (nuit)	2,0 W
Indice de protection (selon CEI 60529)	IP65
Système de refroidissement	Convection
Plage de température de fonctionnement	-40°C à +60°C

Courbes de rendement

}

SMA Sunny Boy 3.0

" CONFORT ABSOLU AVEC SUNNY BOY 3.0 "

SMA Sunny Boy

Le nouveau Sunny Boy 3.0–5.0, successeur du Sunny Boy 3000–5000TL utilisé avec succès dans le monde entier, est bien plus qu’un onduleur photovoltaïque :

Grâce au service SMA Smart Connected intégré, il offre une tranquillité totale d‘esprit aux propriétaires de l’installation et aux installateurs. La surveillance automatique des onduleurs par SMA analyse le fonctionnement des onduleurs, signale immédiatement les irrégularités à l’installateur et garantit ainsi un service optimal et la disponibilité maximale de l’installation.

Le Sunny Boy 3.0–5.0 est idéal pour la production d’énergie solaire pour maisons individuelles.

SMA Sunny Boy

INSTALLATION ET MISE EN SERVICE AISÉES

La simplicité avant tout : Sunny Design permet de réaliser la conception de l’installation de façon professionnelle et simple. Et grâce à son design extrêmement léger et son interface utilisateur intuitive, le Sunny Boy peut être rapidement installé, sans qu’il soit nécessaire d’ouvrir l’onduleur.

Dimensionnement facile de l’installation avec Sunny Design
Installation Plug & Play sûre sans avoir à ouvrir l’onduleur
Compact et léger (< 16 kg)
Mise en service rapide via tablette, smartphone ou ordinateur portable

SMA Sunny Boy

PRATIQUE ET PÉRENNE

Avec Sunny Boy, les exploitants et installateurs d’installations photovoltaïques disposent toujours d'une solution à la pointe de la modernité. Et parce que Sunny Boy est compatible avec les normes de communication les plus récentes, les systèmes qui en sont dotés peuvent être équipés à tout moment d’une gestion intelligente de l’énergie et de solutions de stockage SMA.

Communication pérenne via Ethernet et le réseau local sans fil
Mises à jour automatiques de l'onduleur
Sélection entre une surveillance locale et une surveillance en ligne via Sunny Portal et Sunny Places

Compatible avec la gestion intelligente de l’énergie et les solutions de stockage SMA

SMA Sunny Boy

SÉCURITÉ D’INVESTISSEMENT GARANTIE

Avec SMA Smart Connected, SMA propose une surveillance gratuite et automatique de l’onduleur qui permet à l’installateur d’assurer des services rapides et ciblés à son client. SMA informe de façon proactive le propriétaire de l’installation ou l’installateur de tout dysfonctionnement de l’onduleur. Les temps de diagnostic et d’indisponibilité sont ainsi réduits au minimum, tout au bénéfice des exploitants d’installations et des installateurs. Si un remplacement s’avère nécessaire, SMA expédie l’onduleur d’échange gratuitement et dans les plus brefs délais.

SMA SMART CONNECTED - FONCTIONNEMENT

Installation

Activation de SMA Smart Connected

En tant qu’installateur, vous activez SMA Smart Connected lors de l’enregistrement de l’installation sur Sunny Portal et vous démarrez ainsi la surveillance automatique des onduleurs par SMA.

Monitoring

Surveillance automatique des onduleurs

SMA effectue un contrôle automatique et permanent de l’onduleur afin de détecter les anomalies de fonctionnement. Vous et votre client profitez ainsi de l’expérience de longue date de SMA.

Communication proactive

Après avoir diagnostiqué et analysé une erreur, SMA en informe immédiatement l’installateur et le client final par e-mail. Toutes les parties sont ainsi préparées pour la correction des erreurs, ce qui minimise le temps d’arrêt et fait gagner du temps et de l’argent. En outre, les rapports de performance réguliers fournissent des renseignements précieux sur l’ensemble du système.

Service de remplacement

Si un appareil doit être remplacé, SMA livre automatiquement un nouvel onduleur dans un délai de 1 à 3 jours après le diagnostic d’erreur. En votre qualité d’installateur, vous pouvez ainsi anticiper la demande du propriétaire et procéder au remplacement de l’onduleur.

Performance

Performance du service

Si l’onduleur de remplacement ne peut pas être livré dans un délai de 3 jours ouvrés, le propriétaire de l’installation est en droit de solliciter une compensation financière de la part de SMA.

SMA Smart Connected est disponible en AU, AT, BE, CH, DE, ES, FR, IT, LU, NL, UK

SMA Sunny Boy

1 SUNNY BOY 3.0 – 5.0
2 serveurs Web intégrés, interface WLAN et Speedwire avec fonction Webconnect pour mise en service et surveillance faciles
3 SMA Smart Connected - pack de services intégré
4 surveillances d’installations photovoltaïques avec SUNNY PORTAL / SUNNY PLACES

Données techniques	Sunny Boy 3.0	Sunny Boy 3.6	Sunny Boy 4.0	Sunny Boy 5.0
Entrée (DC)
Puissance DC max. (quand cos φ =1)	3 200 W	3 880 W	4 200 W	5 250 W*
Tension d'entrée max.	600 V
Plage de tension MPP	110 V à 500 V	130 V à 500 V	140 V à 500 V	175 V à 500 V
Tension d’entrée assignée	365 V
Tension d’entrée min. / tension d’entrée de démarrage	100 V / 125 V
Courant d’entrée max. entrée A / entrée B	15 A / 15 A
Courant d’entrée max. par string entrée A / entrée B	15 A / 15 A
Nombre d’entrées MPP indépendantes / strings par entrée MPP	2 / A:2 ; B:2
Sortie (AC )
Puissance assignée (pour 230 V, 50 Hz)	3 000 W	3 680 W	4 000 W	5 000 W**
Puissance apparente AC max.	3 000 VA	3 680 VA	4 000 VA	5 000 VA**
Tension nominale AC / plage	220 V, 230 V, 240 V / 180 V à 280 V
Fréquence du réseau AC / plage	50 Hz, 60 Hz / −5 Hz à +5 Hz
Fréquence de réseau assignée / tension de réseau assignée	50 Hz / 230 V
Courant de sortie max.	16 A	16 A	22 A***	22 A***
Facteur de puissance pour la puissance assignée	1
Facteur de déphasage réglable	0,8 inductif à 0,8 capacitif
Phases d’injection / phases de raccordement	1 / 1
Rendement
Rendement max. / rendement européen	97,0 % / 96,4 %	97,0 % / 96,5 %	97,0 % / 96,5 %	97,0 % / 96,5 %
Dispositifs de protection
Dispositif de déconnexion côté DC	●
Surveillance du défaut à la terre / surveillance du réseau	● / ●
Protection inversion de polarité DC / résistance aux courts-circuits AC / séparation galvanique	● / ● / -
Unité de surveillance du courant de défaut, sensible à tous les courants	●
Classe de protection (selon IEC 62103) / catégorie de surtension (selon IEC 60664-1)	I / III
Caractéristiques générales
Dimensions (L/H/P)	435 mm / 470 mm / 176 mm (17,1 pouces / 18,5 pouces / 6,9 pouces)
Poids	16 kg (35,3 lb)
Plage de température de fonctionnement	−25 °C à +60 °C (−13° F à +140 °F)
Émission sonore, typique	25 dB(A)
Autoconsommation (nuit)	1,0 W
Topologie	Sans transformateur
Système de refroidissement	Convection
Indice de protection (selon IEC 60529)	IP65
Classe climatique (selon IEC 60721-3-4)	4K4H
Valeur maximale admissible d’humidité relative de l’air (sans condensation)	100 %
Équipement
Raccordement DC / raccordement AC	SUNCLIX / fiche AC
Affichage via smartphone, tablette, ordinateur portable	●
Interfaces : Wi-Fi, Speedwire / Webconnect	● / ●
Garantie : 5 / 10 ans	● / ○
Certifications et homologations (autres sur demande)	AS 4777, C10/11, CE, CEI 0-21, EN 50438, G59/3, G83/2, DIN EN 62109 / IEC 62109, NEN-EN50438, VDE-AR-N 4105, VDE0126-1-1
Certifications et homologations (en projet)	IEC 61727, RD1699, RD 661, SI 4777, UTE C15-712, VFR 2014, NRS 097-2-1
Pays de disponibilité de SMA Smart Connected	AU, AT, BE, CH, DE, ES, FR, IT, LU, NL, UK
● Équipement de série ○ Équipement en option — Non disponible Données en conditions nominales Version : janvier 2017 1) 4 825 W pour VDE-AR-N 4105 2) 4 600 W / 4 600 VA pour VDE-AR-N 4105 3) AS 4777: 21,7 A
Désignation du type	SB3.0-1AV-40	SB3.6-1AV-40	SB4.0-1AV-40	SB5.0-1AV-40

}

Fronius Primo 3.0-1 (2 MPPT) mono

Informations générales

Avec des classes de puissance allant de 3,0 à 8,2 kW, le Fronius Primo vient parfaitement compléter la nouvelle génération d'onduleurs SnapINverter. Cet onduleur { monophasé }, sans transformateur, est parfaitement adapté à l'usage domestique. Le SuperFlex Design innovant permet d'atteindre une flexibilité maximale dans la conception d'installation, tandis que le système de montage SnapINverter simplifie installation et maintenance.

- Propriétés principales du Fronius Primo :

Facilité d'installation grâce au système de montage SnapINverter
Deux entrées { MPPT } indépendantes permettant de connecter des chaînes de panneaux ayant deux orientations différentes
{ MPPT } à vitesse élevée pour une conversion d'énergie en temps réel et une récupération d'énergie accrue
Sans transformateur
Large plage de tension d'entrée ( 200 - 800 V )
{ Dynamic Peak Manager } (gestion des ombrages): un nouvel algorithme capable de rechercher le meilleur { MPPT } dynamiquement

Marque : Fronius

Modèle : Primo 3.0-1 / 3.5-1 / 3.6-1 / 4.0-1 / 4.6-1 / 5.0-1 / 6.0-1 / 8.2-1

Puissance : 3 / 3.5 / 3.6 / 4 / 4.6 / 5 / 6 / 8.2 kW

Dimensions LxHxP : 645x431x204 mm

Poids : 21,50 kg

Garantie : 5 ans

Montage simple, rapide et efficace

Gérez votre production avec { Solar.web }

Gestion des ombrages avec le { Dynamic Peak Manager }

Ombrage cheminée : 1-2 % de gain additionnel par an pour 1h d’ombrage le matin et le soir

Ombrage d’un dormant : 2-4 % de gain additionnel par an pour 1h d’ombrage le matin et le soir

Consommation d’énergie du "{ Dynamic Peak Manager }" : ~ 0,05% du gain annuel

Solutions résidentielles

Installation du système de surveillance avec WiFi

Mise en service générale des onduleurs Fronius

Technologie SnapINverter

Caractéristiques techniques

Fiche technique téléchargeable sous l'onglet Fichiers.

N'hésitez pas à nous contacter pour de plus amples informations.

}

Onduleur hybride monophasé MultiSolar 3 kVA

MultiSolar : Stockez dans vos batteries et réinjecter sur le réseau le strict minimum, à la seule condition que les batteries soient pleines.

À l'inverse, utilisez le réseau pour combler le manque de production hivernale et faire un petit appoint sur les batteries quand les jours pluvieux se succèdent.

Optimisez au maximum votre production et ne craignez plus aucunes coupure d'électricité.

Branchez tout simplement la ligne de panneau descendant du toit sur l'{ onduleur hybride } (max 3 kWc)

Stockez et utilisez ultérieurement votre électricité solaire.

Description

Onduleur hautes performances MultiSolar pour gérer une installation électrique hybride.

Connectez panneaux solaires, batteries, et optionnellement une entrée réseau pour alimenter votre installation

Profitez des meilleures performances grâce à son tracker { MPPT } intégré, ainsi que d'un confort d'utilisation de par son design compact et son écran LCD intuitif.

Onde sinusoïdale pure en sortie, 3kW
Contrôlé par microprocesseur pour plus de stabilité
Opérations multiples: Connecté au réseau, hors réseau et connecté au réseau avec alimentation de secours
Chargeur solair { MPPT } intégré
Ecran LCD rétroéclairé pour une utilisation simple et interactive
Moyens de communication multiples
Alternative "verte" aux générateurs
Intensité de charge ajustable par l'utilisateur, jusqu'à 25A

Caractéristiques générales

Puissance nominale	3000W
Caractéristiques physiques
Dimension (mm)	420 X 415 X 170
Poids (kg)	15.5
Interface
Port de communication	RS 232/USB
Environnement
Humidité	0 - 90%
Température fonctionnement	0° - 40° C
Altitude	0 - 1000 m

Fonctionnement on grid

Entrée PV (DC)
Tension nominale DC - Tension max	360 V DC - 500 V DC
Tension de démarrage	150 V DC
Plage de tension mppt	250 V DC - 450 V DC
Intensité max entrée	13A
Entrée AC
Tension nominale sortie	208/220/230/240 V AC
Plage tension sortie	184 - 265 V AC
Intensité nominale sortie	13.6 A
Rendement
Rendement maximum	> 95.5%
Rendement puissance nominale	> 94.5%

Fonctionnement off grid

Entrée AC
Tension de démarrage	120 - 140 V AC / 185 V AC
Plage de tension entrée acceptée	175 - 280 V AC
Intensité max AC	20A
Entrée PV (DC)
Tension max	500 V DC
Plage de tension mppt	250 V DC - 450 V DC
Intensité max	13A
Sortie AC mode batterie
Tension nominale sortie	208/220/230/240 V AC
Signal de sortie	Pur Sinus
Rendement (DC vers AC)	92%

Fonctionnement hybride

Entrée PV (DC)
Tension nominale DC - tension max	360 V DC - 500 V DC
Tension démarrage	116 V DC - 450 V DC
Intensité max	13A
Sortie AC
Tension nominale de sortie	208/220/230/240 V AC
Plage de tension mppt	250 V DC - 450 V DC
Intensité max	13A
Entrée AC
Tension démarrage AC	140 V AC - 194 V AC
Plage tension entrée	184 - 265 V AC
Intensité max entrée	20 A
Sortie AC mode batterie
Tension sortie	208/220/230/240 V AC
Rendement (DC vers AC)	92%
Batterie et chargeur
Tension nominale	48 V DC
Intensité de ourant de charge max	25 A

multisolar 3000 production

Schéma de fonctionnement du kit solaire 1500Wc poly - 200Ah48V - 3000W

Commande à distance et configuration de l'onduleur

Connectez l'onduleur à votre ordinateur avec le câble USB fournis.

Le logiciel SolarPower permet le contrôle et le suivi de plusieurs périphériques via le réseau local, internet ou USB.

Notifications d'alerte, écran pop-up, sms et email.

Télegargez la dernière version du logiciel SolarPower :

Mac OSX - téléchargement

Windows - télechargement

}

SMA Sunny Boy 3000TL-21

Performant

» Rendement maximal de 97 %
» Sans transformateur avec topologie H5
» Gestion de l'ombrage grâce à l'OptiTrac Global Peak

Sûr
» Interrupteur sectionneur DC intégré

Simple
» Zone de raccordement facile d'accès
» Raccordement des câbles sans outil
» Système de connexion DC SUNCLIX

Interactif
» Facilité de réglage des paramètres régionaux
» Technologie Bluetooth® de série
» Ecran graphique
» Relais multifonction de série

SUNNY BOY	3000TL-21	3600TL-21	4000TL-21	5000TL-21
Entrée (DC)
Puissance DC max. (quand cos ?=1)	3200W	3880W	4200W	5250W
Tension d'entrée max.	750 V
Plage de tension MPP / Tension d'entrée assignée	175 V – 500 V / 400 V
Tension d'entrée min. / de démarrage	125 V / 150 V
Courant d'entrée max. par string	15 A
Nombre d'entrées MPP indépendantes / Strings par entrée MPP	2 / A : 2 ; B : 2
Sortie (AC)
Puissance assignée (à 230 V, 50 Hz)	3000W	3680W	4000 W	4600 W
Puissance apparente AC max.	3000VA	3680VA	4000 VA	5000 VA
Tension nominale AC / Plage	220 V, 230 V, 240 V /180 V – 280 V
Fréquence du réseau AC / Plage	50 Hz, 60 Hz¹ -5 Hz ... +5 Hz
Fréquence nominale du réseau / Tension nominale du réseau	50 Hz / 230 V
Courant de sortie max.	16A	16A	22 A	22A
Facteur de puissance à la puissance nominale	1
Phases d'injection / Phases de raccordement	1/1
Rendement
Rendement max. / Rendement européen	97% /96 %	97% /96,4 %	97% / 96,4%	97% / 96,5%
Dispositifs de protection
Surveillance du défaut à la terre / Surveillance du réseau	oui / oui
Unité de surveillance du courant de défaut sensible à tous les courants	oui
Classe de protection (selon CEI 62103) / Catégorie de surtension (selon CEI 60664-1)	I / III
Caractéristiques générales
Dimensions (L / H / P)	490 / 519 / 185 mm
Poids	26 kg
Autoconsommation (nuit)	1 W
Indice de protection (selon CEI 60529)	IP65
Système de refroidissement	Convection
Plage de température de fonctionnement	-25 °C ... +60 °C

Optitrac de SMA

Technologie Optitrac

OptiTrac Global Peak est une fonction supplémentaire du MPP tracker éprouvé « OptiTrac » et est activée sur cet onduleur

En option

Module de communication wifi

Boitier de communication wifi

Permet de connecter votre onduleur à votre ordinateur via le Wifi.

Programme fournis avec permettant d'enregister tout le détail de votre production.

}

Kit de fixation sur toit en tuiles -prix/panneau-

Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur toiture en tuiles.
Sélectionner simplement dans les options le nombre de panneaux disposés en portrait ou le nombre de panneaux en disposés paysage sur votre toiture >> le contenu du kit de fixation d'adapte automatiquement.

Contenu du kit de fixation

Rail de fixation pour panneaux solaires

Rail en aluminium 35x40 mm

Rail en aluminium sur lequel vient se positionner le panneau solaire. Rail sur-mesure disponible sur demande.

>> En savoir plus sur le rail 35x40

Jonction pour rails

Jonction pour rail - 2 barres de fixation

Ces 2 barres servent à assembler solidement 2 morceaux de rail ensemble sans vis, ni outils ! Insérer simplement les barres de jonction dans les deux morceaux de rail à assembler.

>> En savoir plus sur la pièce de jonction

Crochet de fixation pour panneaux sur toit en tuile

Crochet de fixation double réglages pour toit en tuiles

Ce crochet se fixe sur le toit et sert à fixer le rail en aluminium servant de support au panneau solaire.
Le double réglage du crochet permet de s'adapter à toute les hauteur de lattage et peut aussi récupérer les vagues éventuelles de la toiture.

>> En savoir plus sur le Crochet de fixation double réglages pour toit en tuiles

Clame de milieu pour panneaux sur toit en tuile

Clame de milieu - fixation du panneau

Clame pour la fixation intérieure des panneaux photovoltaiques. Hauteur réglable en fonction de la hauteur du cadre du panneau solaire : 35 - 50mm. Se fixe sur le rail en alu avec boulon et écrou en inox (fournis).

Option : Hauteur à choisir en fonction de la hauteur du cadre du panneau.

>> En savoir plus sur la clame du milieu

Clame de fin pour panneaux sur toit en tuile

Clame de fin - fixation du panneau

Clame pour la fixation extérieure du panneau. Hauteurs disponibles : 35mm - 40mm - 45mm - 47mm - 50mm. Cette clame se fixe sur le rail en alu avec boulon et écrou (fournis)

>> En savoir plus sur la clame de fin

Comment choisir un kit adapté à mes panneaux ?

Le kit de fixation convient à toutes toitures en tuiles. Grâce à ses options, il s'adapte à la disposition de vos panneaux.

Les fixations sont compatibles avec les panneaux de dimensions classiques (approximativement 1m60 x 1m).

1. Sélectionnez la quantité de panneaux en portrait ou paysage

Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait
> 2e kit pour la rangée 2 : 2 panneaux en paysages
> 3e kit pour la rangée 3 : 2 panneaux en paysages

2. Sélectionnez la clame adapté à votre panneau

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.

Les hauteur de clames disponibles : 35 - 40 - 45 - 47 - 50 mm

Détail du matériel fourni en fonction de la quantité de panneau

Panneaux en portrait
Nombre de panneaux	Rail (m)	Jonction	Crochet double réglage	Clame de millieu	Clame de fin
1 panneau	2	0	4	0	4
2 panneaux	4	0	6	2	4
3 panneaux	6	2	8	4	4
4 panneaux	8	2	10	6	4
5 panneaux	10	4	12	8	4
6 panneaux	12	4	12	10	4
7 panneaux	14	6	14	12	4
8 panneaux	16	6	16	14	4
9 panneaux	18	8	16	16	4
10 panneaux	20	8	18	18	4
11 panneaux	22	10	18	20	4
12 panneaux	24	10	20	22	4
13 panneaux	26	12	22	24	4
14 panneaux	28	12	22	26	4
15 panneaux	30	14	24	28	4
16 panneaux	32	14	26	30	4
17 panneaux	34	16	26	32	4
18 panneaux	36	16	28	34	4
19 panneaux	38	18	30	36	4
20 panneaux	40	18	32	38	4

Panneaux en paysage
Nombre de panneaux	Rail (m)	Jonction	Crochet double réglage	Clame de millieu	Clame de fin
1 panneau	3,4	0	4	0	4
2 panneaux	6,8	2	6	2	4
3 panneaux	10,2	4	8	4	4
4 panneaux	13,6	6	10	6	4
5 panneaux	17	8	12	8	4
6 panneaux	20,4	10	14	10	4
7 panneaux	23,8	12	16	12	4
8 panneaux	27,2	14	18	14	4
9 panneaux	30,6	16	20	16	4
10 panneaux	34	18	22	18	4
11 panneaux	37,4	20	24	20	4
12 panneaux	40,8	22	26	22	4
13 panneaux	44,2	24	28	24	4
14 panneaux	47,6	26	30	26	4
15 panneaux	51	28	32	28	4
16 panneaux	54,4	30	34	30	4
17 panneaux	57,8	32	36	32	4
18 panneaux	61,2	34	38	34	4
19 panneaux	64,6	36	40	36	4
20 panneaux	68	38	42	38	4

Schéma d'installation des crochets de fixation pour panneaux solaires

Schéma montage crochets de fixation pour toit en tuiles - panneaux solaires

}

Kit de fixation sur structure au sol -prix/panneau-

Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur un système de rail en aluminium posé sur une surface plane.
Sélectionner simplement dans les options le nombre de panneaux disposés en portrait ou le nombre de panneaux en disposés paysage >> le contenu du kit de fixation d'adapte automatiquement.

Contenu du kit de fixation

Rail de fixation pour panneaux solaires
