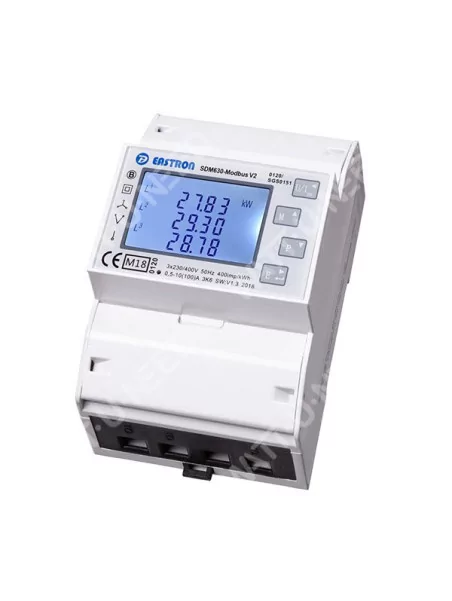

Meter Solax monophasé et triphasé

161,00 € TTC

Options

Compteur bidirectionnel pour une utilisation dans le système de stockage ou pour la mise en œuvre d'un contrôle dynamique de l'alimentation.
Compatible avec : Solax SK-SU / X3-Hybride / X3-4.0-10.0-T

Plus de détails

En savoir plus

Compteur intelligent pour systèmes électriques monophasés et triphasés



L'unité mesure et affiche les caractéristiques des alimentations monophasées à deux fils (1p2w), triphasées à trois fils (3p3w) et triphasées à quatre fils (3p4w), y compris les tensions, fréquences, courants, puissances, énergies active et réactive, importées ou exportées. L'énergie se mesure en kWh, kVArh. Le courant de demande maximal peut être mesuré sur des périodes prédéfinies allant jusqu'à 60 minutes. Pour mesurer l'énergie, l'appareil a besoin d'entrées de tension et de courant en plus de l'alimentation nécessaire pour alimenter le produit.

SDM630Modbus supporte max. 100A en connexion directe, économise le coût et évite les problèmes de connexion de CTs externes, ce qui donne à l'appareil un fonctionnement simple et économique. interfaces intégrées fournit des impulsions et RS485 Modbus RTU sorties.



Caractéristiques

• Mesure kWh Kvarh, KW, Kvar, KVA, P, F, PF, Hz, dmd, V, A, etc.
• Mesure bidirectionnelle IMP & EXP£
• Deux sorties d'impulsions
• Montage sur rail Din 35mm
• Raccordement direct 100A
• Meilleure que la précision de classe 1 / B





L'unité peut mesurer et afficher :



- Tension secteur et THD% (distorsion harmonique totale) de toutes les phases
- Fréquence de ligne
- Courants, demandes actuelles et THD actuel % de toutes les phases
- Puissance, puissance maximale appelée et facteur de puissance
- Energie active importée et exportée









Dimensions



Poids (kg) 0,4
Longueur (mm) 100
Largeur (mm) 76
Hauteur (mm) 66





Schéma de raccordement





Triphasé trois fils et quatre fils





Monophasé à deux fils





Fiches techniques & documents

Caractéristiques techniques

Poids0,4 kg
Largeur76 mm
Hauteur100 mm
Epaisseur66 mm
