| Principales | |
| Gamme | Resi9 |

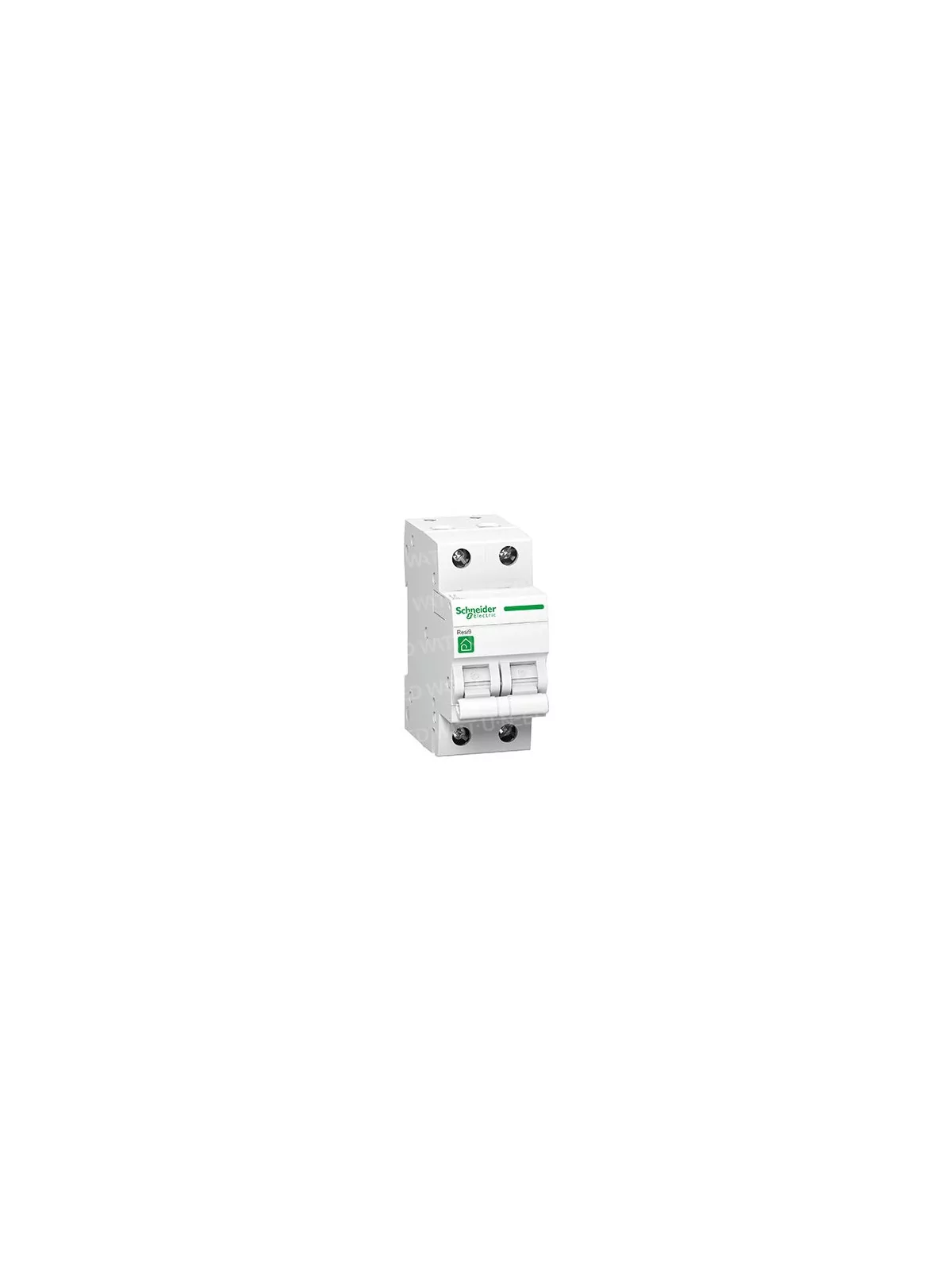

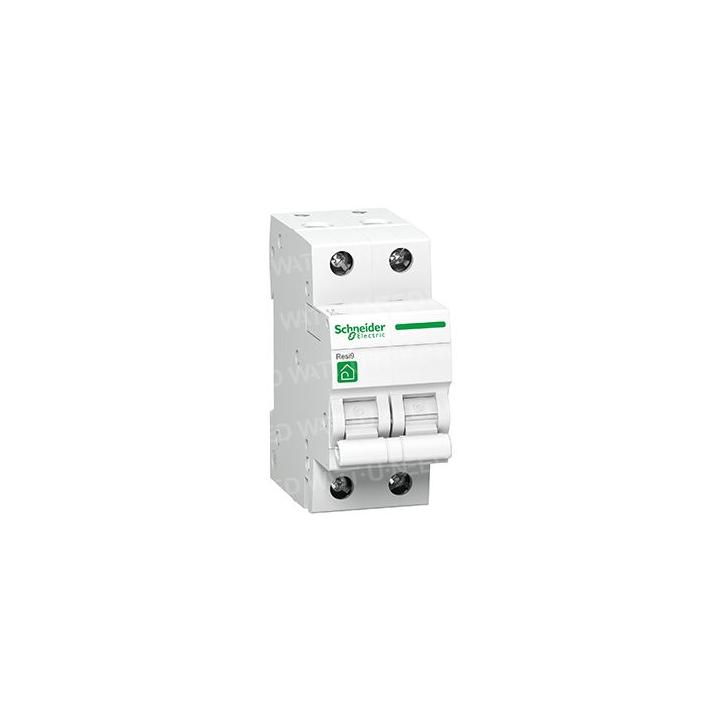

| Nom du produit | Resi9 MCB |
| Type de produit ou de composant | Disjoncteur miniature |
| Application de l’appareil | Distribution |
| Description des pôles | 2P |
| Nombre de pôles protégés | 2 |
| [In] courant assigné d'emploi | 25 A à 30 °C |
| Type de réseau | C.a. |
| Technologie de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 3000 A Icn à 230 V c.a. 50/60 Hz conforme à EN/IEC 60898-1 |
| Normes | EN/IEC 60898-1 |
| Certifications du produit | CEBEC |
| Complémentaires | |
| Fréquence du réseau | 50/60 Hz |
| [Ue] tension assignée d'emploi | 230 V AC 50/60 Hz |
| Limite de déclenchement magnétique | 5...10 x In |
| Classe de limitation | 3 conformément à EN/IEC 60898-1 |
| [Ui] tension assignée d'isolement | 440 V AC 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Type de commande | Touche à bascule |
| Signalisation locale | Indication ACTIVÉ/DÉSACTIVÉ |
| Mode d'installation | En clipsable |
| Support de montage | Rail DIN |
| Compatibilité du bloc de distribution et du peigne | En bas: bi-connect |
| Pas de 9 mm | 4 |
| Hauteur | 85 mm |
| Largeur | 36 mm |
| Profondeur | 75 mm |
| Poids du produit | 0,217 kg |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 10000 cycle c.a. 50/60 Hz conforme à EN/IEC 60898-1 |
| Description des verrouillages optionnels | Cadenas sur position OFF |
| Mode de raccordement | Bornes type tunnel (bas) - <= 16 mm² - flexible Bornes type tunnel (bas) - <= 25 mm² - rigide Bornes type tunnel (haut) - <= 25 mm² - rigide Bornes type tunnel (haut) - <= 16 mm² – souple |
| Couple de serrage | 2 N.m |
| Environnement | |
| Degré de protection IP | IP20 conforme à la norme IEC 60529 IP40 (boîtier modulaire) conforme à la norme IEC 60529 |
| Niveau de pollution | 2 conforme à la norme EN/IEC 60898-1 |
| Catégorie de surtension | III |
| Température de fonctionnement | -20 à 60 °C |
| Température ambiante pour le stockage | -40 à 80 °C |
Fiches techniques & documents
Evaluations Produit
- Nombre d'avis : 8
- Note moyenne : 3.8 /5
- P. Georges
- le 05/12/2020
1/5
Pas reçu
- C. Stanislas
- le 02/12/2020
5/5
Bon produit
- A. Anonymous
- le 19/08/2020
2/5
Pas de documentation livrée.
- V. Guy
- le 01/08/2020
- 5/5
bon matériel
- A. Anonymous
- le 02/07/2020
3/5
un différentiel aurait peut etre été plus adapté.
- A. Anonymous
- le 07/05/2020
- 5/5
Conforme
- A. Anonymous
- le 30/04/2020
4/5
Bien
- A. Anonymous
- le 17/01/2020
- 5/5
Très bon matériel on m'as conseillé, j'ai bien fais
