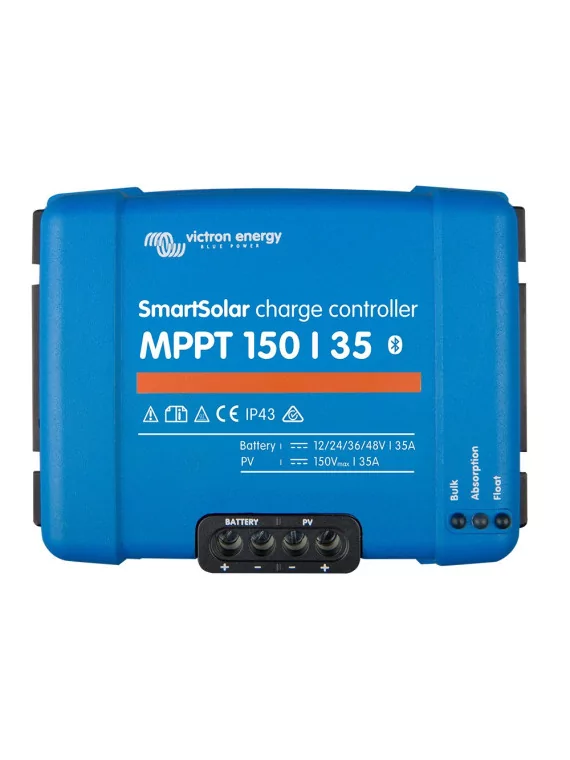

Régulateur Victron SmartSolar 150/35 12/24/36/48V

Victron energy

399,30 € TTC

Surtout en cas de ciel nuageux, quand l'intensité lumineuse change constamment, un contrôleur ultra-rapide MPPT améliorera la collecte d'énergie jusqu'à 30 % par rapport aux contrôleurs de charge PWM (modulation d'impulsions en durée), et jusqu'à 10 % par rapport aux contrôleurs MPPT plus lents.

Logo Victron

Plus de détails

En savoir plus

Victron

Courant de charge jusqu'à 35 A et tension PV jusqu'à 150 V

Le contrôleur de charge SmartSolar MPPT 150/35 peut charger une batterie de tension nominale inférieure depuis un champ de panneaux PV de tension nominale supérieure. Le contrôleur s'adaptera automatiquement à une tension de batterie nominale de 12, 24 ou 48 V.

Localisation ultra rapide du point de puissance maximale (MPPT - Maximum Power Point Tracking).

Surtout en cas de ciel nuageux, quand l'intensité lumineuse change constamment, un contrôleur ultra-rapide MPPT améliorera la collecte d'énergie jusqu'à 30 % par rapport aux contrôleurs de charge PWM (modulation d'impulsions en durée), et jusqu'à 10 % par rapport aux contrôleurs MPPT plus lents.

Détection avancée du point de puissance maximale en cas de conditions ombrageuses

En cas de conditions ombrageuses, deux points de puissance maximale ou plus peuvent être présents sur la courbe de tension-puissance. Les MPPT conventionnels ont tendance à se bloquer sur un MPP local, qui ne sera pas forcément le MPP optimal. L'algorithme novateur du SmartSolar maximisera toujours la récupération d'énergie en se bloquant sur le MPP optimal.

Efficacité de conversion exceptionnelle

Pas de ventilateur. Efficacité maximale dépassant les 98 %. Courant de sortie total jusqu'à 40°C (104°F).

Protection électronique étendue

Protection contre la surchauffe et réduction de l'alimentation en cas de température élevée. Court-circuit PV et Protection contre la polarité inversée PV. Protection contre l'inversion de courant PV.

Sonde de température interne.

Elle compense les tensions de charge d'absorption et float en fonction de la température.

Reconnaissance automatique de la tension de batterie

Le contrôleur s'adaptera automatiquement à un système de 12 V ou 24 V une fois uniquement. Si une tension de système différente est requise lors d'une étape ultérieure, il faudra effectuer le changement manuellement, par exemple avec l'application Bluetooth. Voir section 1.11.

Algorithme de charge souple

Algorithme de charge entièrement programmable, et huit algorithmes préprogrammés pouvant être sélectionnés avec un interrupteur rotatif.

Charge adaptative en trois étapes

Le contrôleur de charge SmartSolar MPPT est configuré pour un processus de charge en trois étapes : Bulk – Absorption - Float.

Bulk
Au cours de cette étape, le contrôleur délivre autant de courant que possible pour recharger rapidement les batteries.

Absorption
Quand la tension de batterie atteint les paramètres de tension d'absorption, le contrôleur commute en mode de tension constante. Lors de décharges peu profondes de la batterie, la durée de charge d'absorption est limitée pour éviter toute surcharge. Après une décharge profonde, la durée d'absorption est automatiquement augmentée pour assurer une recharge complète de la batterie. De plus, la période d'absorption termine également quand le courant de charge se réduit à moins de 2 A.

Float
Au cours de cette étape, la tension Float est appliquée à la batterie pour la maintenir en état de charge complète. Quand la tension de batterie chute en dessous de la tension Float pendant au moins 1 minute, un nouveau cycle de charge se déclenchera.

Allumage/arrêt à distance

Le MPPT 150/35 peut être contrôlé à distance par un câble non inverseur d'allumage/arrêt à distance VE.Direct (ASS030550300). Une entrée ÉLEVÉE (Vi > 8 V) commutera le contrôleur sur On – Allumage ; et une entrée FAIBLE (Vi < 2 V, ou flottante) commutera le contrôleur sur Off – Arrêt. Exemple d'application : contrôle de l'allumage/arrêt par un BMS de VE.Bus lors de la charge des batteries au lithiumion.

Configuration et supervision

- Bluetooth Smart intégré : la solution sans fil pour configurer, superviser et mettre à jour le contrôleur en utilisant des smartphones Apple et Android, des tablettes ou d'autres appareils.
- Utilisez le câble VE.Direct-USB (ASS030530000) pour raccorder à un PC, à un smartphone fonctionnant sous Android et à une clé USB On-The-Go (câble USB OTG nécessaire).
- Utilisez un câble VE.Direct-VE.Direct pour connecter au MPPT Control ou à un tableau de commande Color Control ou un Venus GX.

Contrôleur de charge SmartSolarMPPT 150/35
Tension de la batterie12/24/48 V Sélection automatique (36 V : manuelle)
Courant de batterie maximal35 A
Puissance nominale PV, 12 V 1a, b)500 W (MPPT plage de 15 V à 130 V)
Puissance nominale PV, 24V 1a, b)1000 W (MPPT plage de 30 V à 130 V)
Puissance nominale PV, 48V 1a, b)2000 W (MPPT plage de 60 V à 130 V)
Max. PV courant de court-circuit 2)40A
Tension PV maximale de circuit ouvert150 V
Efficacité de crête98 %
Autoconsommation10 mA
Tension de charge « absorption »Configuration par défaut : 14,4 V / 28,8 V / 57,6 V (réglable)
Tension de charge « égalisation » 3Configuration par défaut : 16,2 V / 32,4 v / 64,8 V (réglable)
Tension de charge « float »Configuration par défaut : 13,8 V / 27,6 V / 55,2 V (réglable)
Algorithme de chargeAlgorithme adaptatif à étapes multiples (huit algorithmes préprogrammés) ou algorithme défini par l'utilisateur
Compensation de température-16 mV / °C resp. -32 mV / °C
ProtectionInversion de polarité de batterie (fusible, pas accessible par l'utilisateur)
Court-circuit en sortie/Surchauffe
Température d'exploitation-30 à +60°C (puissance nominale en sortie jusqu'à 40°C)
Humidité95 %, sans condensation
Altitude maximale5000 m (sortie nominale complète jusqu'à 2000 m)
Conditions environnementalesIntérieure Type 1, sans climatisation
Niveau de pollutionPD3
Port de communication de données et allumage/arrêt à distanceVE.Direct
BOÎTIER
CouleurBleu (RAL 5012)
Bornes de puissance13 mm² / AWG6
Degré de protectionIP43 (composants électroniques)
IP 22 (zone de connexion)
Poids1,25 kg
Dimensions (h x l x p)130 x 186 x 70 mm
NORMES
SécuritéEN/IEC 62109-1
1a) Si une puissance PV supérieure est connectée, le contrôleur limitera la puissance d'entrée 1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur se mette en marche. Ensuite, la tension PV minimale doit être de Vbat + 1 V. 2) Un courant de court-circuit supérieur pourrait endommager le contrôleur en cas de polarité inversée du champ PV. 3) Réglages par défaut : OFF

Fiches techniques & documents

Caractéristiques techniques

Puissance de charge35A
