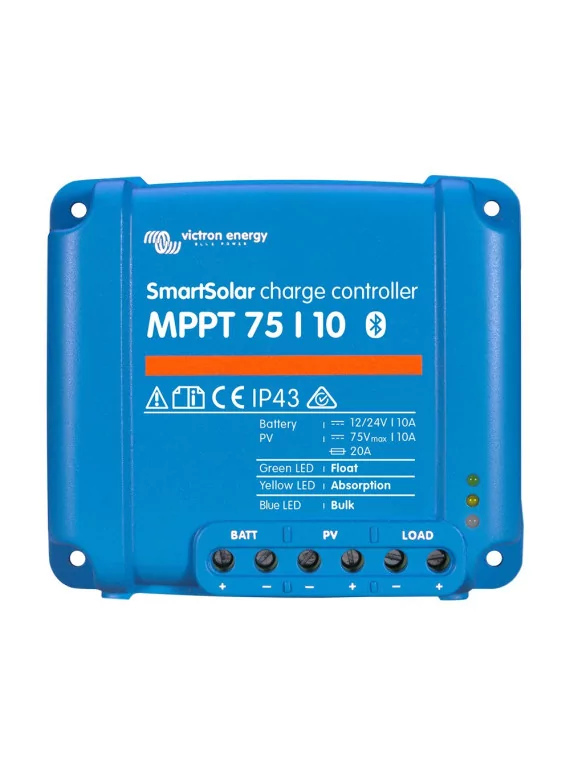

Régulateur MPPT Victron SmartSolar 75/10-15 & 100/15-20

Victron energy

134,31 € TTC

Options

Contrôleur de charge solaire 12/24V Maximum Power Point Tracking (MPPT) ultra-rapide et hautement efficace : des performances optimales, l'optimisation des performances en ombrage partiel, des algorithmes de batterie programmables ...

Logo victron

Plus de détails

En savoir plus

Victron

SmartSolar est plein de fonctionnalités et d'options. Ces contrôleurs de charge solaire Maximum Power Point Tracking (MPPT) ultra-rapides et hautement efficaces ont tout: des performances optimales, l'optimisation des performances en ombrage partiel, des algorithmes de batterie programmables, des fonctions d'éclairage de rue et plus encore. Smart est conçu avec un Bluetooth intégré pour la surveillance et le contrôle avec VictronConnect. Les options incluent la surveillance à distance sur Internet via le portail VRM, également un écran LCD enfichable pour les modèles plus grands.

VE.Direct

Pour une connexion de données filaire à un tableau de commande Color Control, à un PC ou à d'autres appareils.

Suivi ultra rapide du MPPT

Quand l'intensité lumineuse change constamment, en particulier si le ciel est nuageux, un algorithme MPPT rapide améliorera la collecte d'énergie jusqu'à 30 % par rapport aux contrôleurs de charge PWM (modulation de largeur d'impulsion), et jusqu'à 10 % par rapport aux contrôleurs MPPT plus lents.

Sortie de charge

La décharge excessive de la batterie peut être évitée en connectant toutes les charges à la sortie de charge. La sortie de charge déconnectera la charge quand la batterie aura été déchargée à une tension prédéterminée. Sinon, un algorithme de gestion de batterie intelligente peut être choisi : BatteryLife. La sortie de charge est protégée contre les courts-circuits. Le mieux est de raccorder directement à la batterie les charges ayant un courant d'appel élevé. Si elles disposent d'une entrée Allumage-Arrêt à distance, ces charges peuvent être contrôlées en connectant la sortie de la charge du contrôleur à cette entrée.

BatteryLife : gestion intelligente de la batterie

Quand un contrôleur de charge solaire ne peut pas recharger la batterie entièrement en un jour, il en résulte souvent que la batterie alterne constamment entre un état « en partie chargée » et un état « fin de décharge ». Ce mode de fonctionnement (recharge complète non régulière) endommagera les batteries au plomb en quelques semaines ou quelques mois. L'algorithme de BatteryLife contrôlera l'état de charge de la batterie, et le cas échéant, augmentera légèrement, jour après jour le niveau de déconnexion de la charge (c.à.d. il déconnectera la charge plus tôt), jusqu'à ce que l'énergie solaire produite soit suffisante pour recharger la batterie à près de 100 % de sa capacité. À partir de là, le niveau de déconnexion de la charge sera modulé afin qu'une recharge de près de 100 % soit atteinte au moins une fois par semaine.

Sonde de température interne.

Elle compense les tensions de charge d'absorption et float en fonction de la température.

Reconnaissance automatique de la tension de batterie

Le contrôleur s'ajustera automatiquement à un système de 12 ou 24 V une fois uniquement. Si une tension de système différente est requise lors d'une étape ultérieure, il faudra effectuer le changement manuellement, par exemple avec l'application Bluetooth.

Chargement en trois étapes

Le contrôleur est configuré pour un processus de charge en trois étapes : Bulk –
Absorption - Float.

Bulk
Au cours de cette étape, le contrôleur délivre autant de courant que possible pour recharger rapidement les batteries.

Absorption
Quand la tension de batterie atteint la tension d'absorption, le contrôleur commute en mode de tension constante. Lors de décharges peu profondes de la batterie la durée de charge d'absorption est limitée pour éviter toute surcharge. Après une décharge profonde, la durée d'absorption est automatiquement augmentée pour assurer une recharge complète de la batterie. De plus, la période d'absorption prend également fin quand le courant de charge devient inférieur à moins de 1A.

Float
Au cours de cette étape, la tension Float est appliquée à la batterie pour maintenir un état de charge complet. Quand la tension de la batterie chute en dessous de la tension Float pendant au moins 1 minute, un nouveau cycle de charge se déclenchera.

Configuration et supervision

- Bluetooth Smart (intégré) : pour raccorder à un smartphone ou une tablette fonctionnant sous iOS ou Android.
- Utilisez le câble VE.Direct-USB (ASS030530000) pour raccorder à un PC, à un
smartphone fonctionnant sous Android et à une clé USB On-The-Go (câble USB OTG
nécessaire).
- Utilisez un câble VE.Direct-VE.Direct pour raccorder au MPPT Control ou à un tableau de commande Color Control.

Contrôleur de charge SmartSolarMPPT 75/10MPPT 75/15MPPT 100/15MPPT 100/20
Tension de la batterieSélection automatique 12/24 V
Courant de batterie maximal10 A15 A15 A20 A
Puissance nominale PV, 12 V 1a, b)145 W220 W220W290W
Puissance nominale PV, 24 V 1a, b)290 W440 W440W580W
Max. PV courant de court-circuit 2)13 A15 A15A20A
Déconnexion de charge automatiqueOui, charge maximale 15 AOui, charge maximale 20 A
Tension PV maximale de circuit ouvert75 V maximum sous conditions froides
74 V pout démarrer et fonctionnement normal
100V100V
Efficacité de crête98 %
Autoconsommation10 mA
Tension de charge « d'absorption »14,4 V/28,8 V (réglable)
Tension de charge « d'égalisation »16,2 V/32,4 V (réglable)
Tension de charge « float »13,8 V/27,6 V (réglable)
Algorithme de chargeAlgorithme adaptatif à étapes multiples ou défini par l'utilisateur
Compensation de température-16 mV / °C resp. -32 mV / °C
Courant de charge continu15 A20 A
Déconnexion en cas de charge de tension réduite11,1 V / 22,2 V ou 11,8V / 23,6V ou Algorithme BatteryLife
Reconnexion de charge en cas de tension réduite13,1 V / 26,2 V ou 14 V / 28 V ou Algorithme BatteryLife
ProtectionInversion de polarité de batterie (fusible)
Court-circuit en sortie
Surchauffe
Température de fonctionnement-30 à +60°C (puissance nominale en sortie jusqu'à 40°C)
Humidité100 %, sans condensation
Altitude maximale5000 m (sortie nominale complète jusqu'à 2000 m)
Conditions environnementalesIntérieur Type 1, sans climatisation
Niveau de pollutionPD3
Port de communication de donnéesPort VE.Direct ou Bluetooth
BOÎTIER
CouleurBleu (RAL 5012)
Bornes de puissance6 mm² / AWG10
Degré de protectionIP43 (composants électroniques)
IP 22 (zone de connexion)
Poids0,5 kg0,6 kg0,65 kg
Dimensions (h x l x p)100 x 113 x 40 mm100 x 113 x 50 mm100 x 113 x 60 mm
NORMES
SécuritéEN/IEC 62109-1
1a) Si une puissance PV supérieure est connectée, le contrôleur limitera la puissance d'entrée
1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur se mette en marche.
Ensuite, la tension PV minimale doit être de Vbat + 1 V.
2) Un courant de court-circuit supérieur pourrait endommager le contrôleur en cas de polarité inversée du champ PV

Caractéristiques techniques

Puissance de charge15A, 10A, 20A
