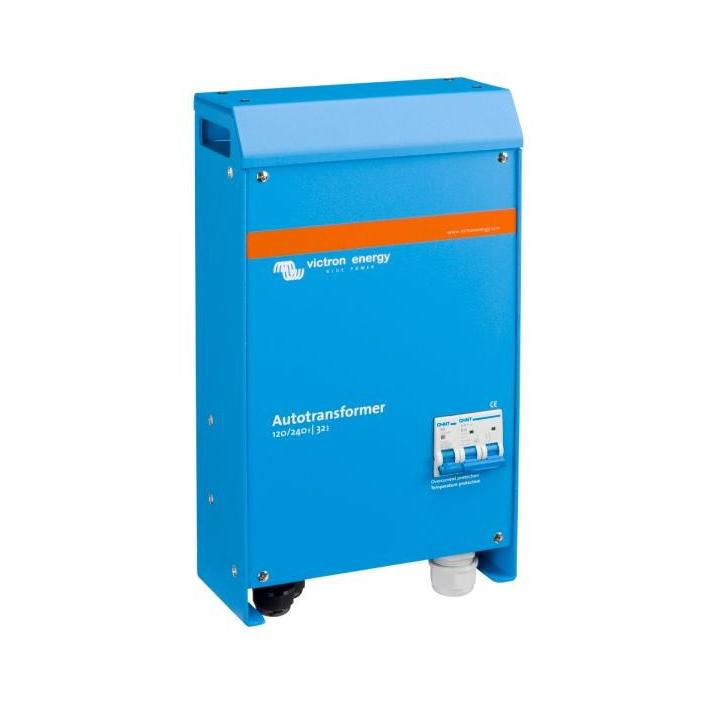

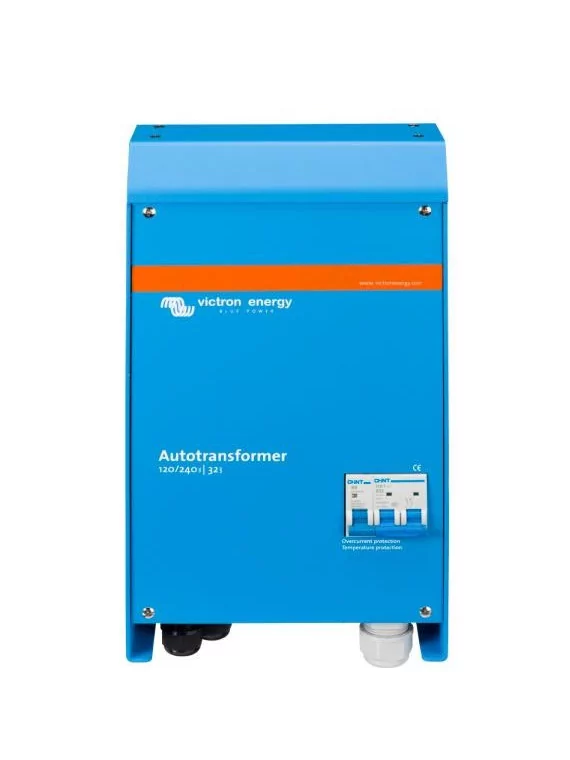

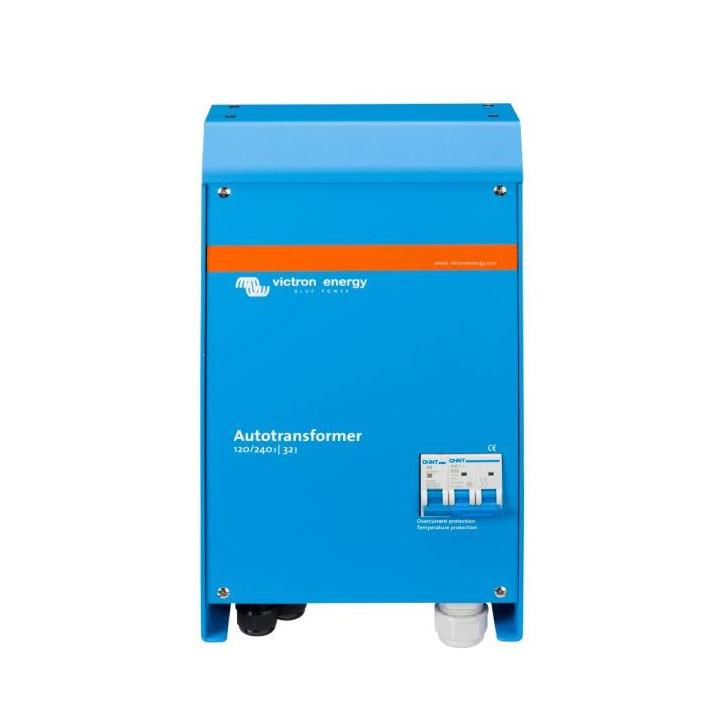

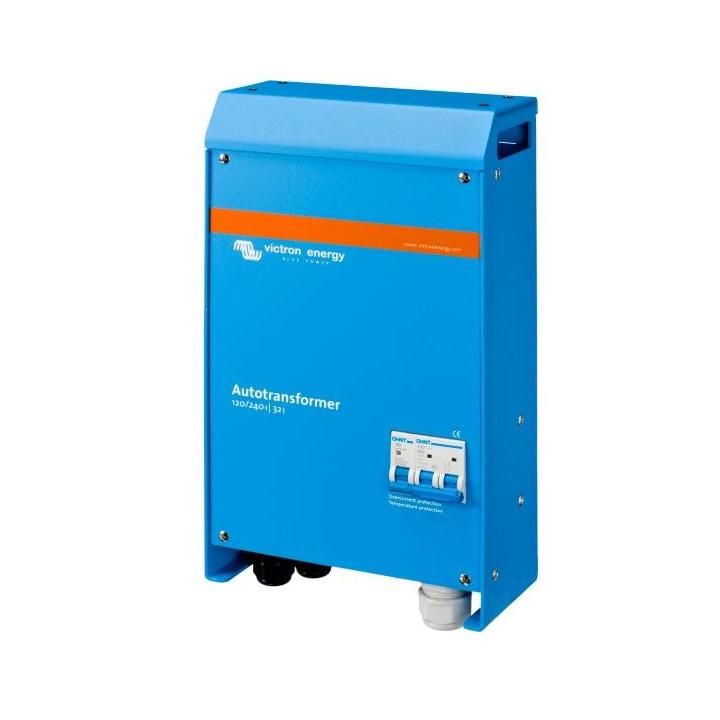

Autotransformador 120/240V 32 o 100A Victron

El autotransformador: para subir, bajar y equilibrar la fase auxiliar.

Un autotransformador puede utilizarse para subir o bajar la tensión o para equilibrar la salida de la fase auxiliar. Mientras que las funciones de reducción y aumento son bastante sencillas, equilibrar la salida de la fase auxiliar requiere más atención.

Si consideramos, por ejemplo, una alimentación de fase auxiliar de 30 A, 120/240 V, la alimentación puede ser la red, un generador o dos convertidores superpuestos. Algunas de las cargas conectadas son de 240 V, otras de 120 V. Para cada fase de 120 V, la carga no debe superar los 30 A. El problema es que en cuanto se conecten cargas de 120 V, las dos fases mostrarán una corriente diferente. Esto se debe a que las cargas de 120 V en dos fases nunca estarán equilibradas. Por ejemplo, un secador de pelo de 120 V y 1200 W consumirá 10 A en una fase. Una lavadora de 120 V podría incluso consumir más de 20 A en una fase. Por lo tanto, entre las dos fases, la diferencia de corriente, o desequilibrio de corriente, será a menudo de 20 A o más. Esto significa que un suministro de 30 A no se utilizará en todo su potencial. En el momento en que una fase consume 30 A, la otra no consume más de 10 A, y el aumento de la carga en 240 V, por ejemplo, provocaría la sobrecarga de una fase, mientras que la otra aún tendría capacidad de sobra.

Teóricamente, la potencia total que se puede extraer de una alimentación de 30 A 120/240 V es de 30 x 240 = 7,2 kVA. En caso de desequilibrio de 20 A, el máximo que se puede extraer será de 30 x 120 + 10 x120 = 4,8 kVA, es decir, el 67% del máximo teórico.

La solución es el autotransformador. Dejando el neutro de la alimentación de fase auxiliar sin utilizar y conectando un autotransformador para crear un nuevo neutro, como se muestra en el diagrama 1, cualquier desequilibrio de carga es absorbido por el autotransformador. En el caso de un suministro de 30 A, la carga puede aumentarse a 7,2 kVA, y se creará un desequilibrio de carga, con una fase suministrando 40 A, y la otra 20 A. La diferencia de 20 A pasará a través del neutro. La diferencia de 20 A pasará por el neutro y las espiras del autotransformador. La corriente que circulará por los cables de 120 V de la alimentación de fase auxiliar será de 30 A.

Protección térmica

En caso de sobrecalentamiento, el autotransformador se desconecta de la alimentación. Se vuelve a arrancar manualmente.

Relé de tierra suministrado para su uso con un convertidor/cargador Multi o Quattro.

En modo inversor, la salida neutra del inversor/cargador debe estar conectada a tierra para garantizar el correcto funcionamiento del interruptor de circuito por fallo a tierra (GFCI). Si se utiliza una alimentación de fase auxiliar, el neutro debe conectarse a tierra. Para ello, se instala un relé de tierra en la carcasa del autotransformador. El relé es controlado por el Multi o Quattro 230/240 V. (El relé de tierra interno del Multi o Quattro 230/240 V debe estar desconectado).

Una alternativa a los convertidores superpuestos.

La alternativa a la superposición de dos convertidores de 120 V para proporcionar una alimentación auxiliar de fase de 120/240 V es un convertidor de 240 V con un autotransformador adicional.

Dos convertidores de 120 V y 3 kVA suministrarán hasta 25 A a cada fase de 120 V. Si la carga de una fase es inferior a 25 A, la carga máxima de la otra fase sigue limitada a 25 A.

Un inversor de 240 V y 5 kVA con un autotransformador de 32 A suministrará una carga equilibrada de hasta 21 A a cada fase de 120 V. Sin embargo, al tener menos carga en una fase, habrá más potencia disponible para la otra fase, con un desequilibrio máximo de 32 A. Por consiguiente, la carga puede aumentar hasta 38,5 A en una fase si la carga en la otra fase no es superior a 3,5 A. (Desequilibrio máximo: 38,5 - 3,5 = 35 A). Si se prevé un desequilibrio de la carga, será preferible un convertidor de potencia inferior a 240 V con autotransformador a una solución de convertidores superpuestos.
