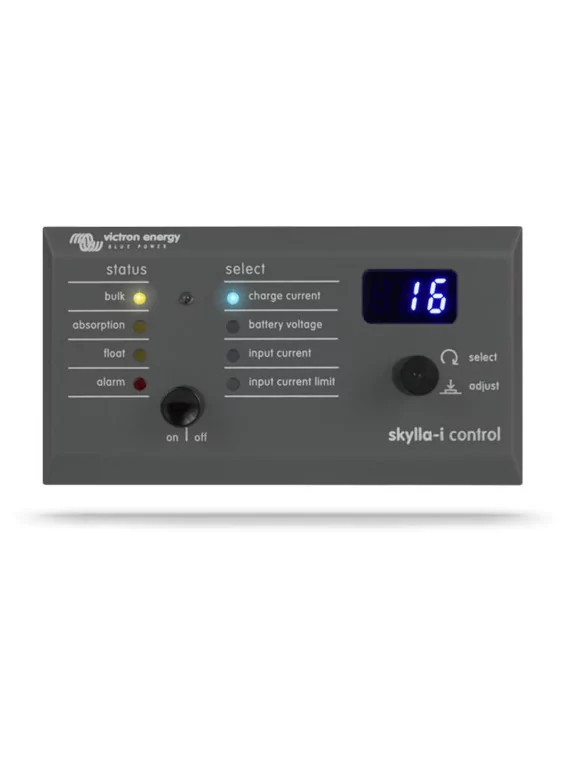

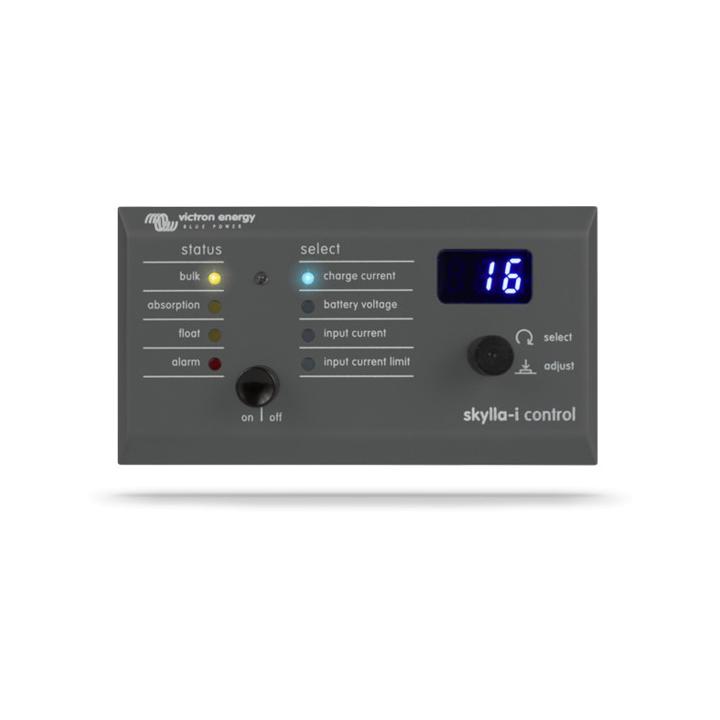

Panel de control Victron Skylla-I GX (90°)

El panel de control Skylla-i es un panel de control remoto diseñado para funcionar con todos los modelos de cargadores Skylla-i. El cargador Skylla-i utiliza el bus VE.CAN. Conectar el panel de control Skylla-i a su cargador Skylla-i es un procedimiento muy sencillo. Simplemente conecte los dos dispositivos utilizando un cable UTP (par trenzado no apantallado) normal con dos conectores RJ45. Asegúrese de que los dos terminadores de bus RJ45 están correctamente colocados en ambos extremos. El panel de control Skylla-i se suministra con dos terminadores de bus RJ45. Tanto el cargador Skylla-i como el panel de control tienen dos tomas RJ45 que se conectan internamente. Puede conectar el cable a cualquiera de las dos tomas.

Funcionamiento

Al encender el bus, el panel de control Skylla-i enciende brevemente todos los elementos. A continuación, se muestra el número de versión del software, seguido del estado del cargador Skylla-i conectado. Cuando el cargador Skylla-i está apagado (en espera), el panel también se apaga (todas las luces apagadas) para reducir el consumo de energía. Si el cargador Skylla-i está encendido, los LED de estado muestran su estado actual de carga. La siguiente tabla muestra las indicaciones LED que pueden aparecer durante la carga normal.
