Kit de aluminio para montaje en el suelo - 13° de inclinación - horizontal

Kit de montaje en suelo de aluminio - 13° de inclinación - apaisado

Este kit contiene todo lo necesario para montar sus paneles fotovoltaicos en un sistema de raíles de aluminio colocados sobre una superficie plana. Optimice la instalación de sus paneles solares con nuestro pequeño soporte de aluminio no ajustable, diseñado para orientación horizontal con una inclinación fija de 13°. Ideal para tejados planos y estructuras montadas en el suelo, este soporte proporciona una sujeción sólida y duradera para sus módulos fotovoltaicos.

Fabricado en aluminio ligero y resistente a la intemperie, proporciona protección contra la corrosión y máxima estabilidad sin necesidad de ajustes adicionales. Este modelo fijo es ideal cuando elángulo de inclinación está predeterminado, ofreciendo una solución sencilla y fiable para instalaciones solares residenciales o comerciales.

Principales ventajas:

• Inclinación fija de 13° para una exposición solar óptima

• Instalación rápida y sencilla sin ajustes adicionales

• Aluminio resistente a la corrosión para una larga vida útil

• Adecuado para tejados planos y estructuras de suelo

• Orientación horizontal para una disposición clásica de los paneles

• Compatible con la mayoría de los sistemas de montaje fotovoltaico

Este pequeño soporte solar fijo de aluminio es la solución ideal para una instalación duradera, estable y fácil de instalar. Perfecto para todos sus proyectos solares en tejados planos o en el suelo, garantiza un montaje eficaz al tiempo que maximiza el rendimiento y la seguridad de sus paneles fotovoltaicos.

Sólo tiene que seleccionar el número de paneles en orientación horizontal en las opciones y el contenido del kit de montaje se adaptará automáticamente.

Contenido del kit de montaje

Carril de aluminio de 40x40 mm

Riel de aluminio diseñado para sujetar sus paneles solares.

>> Descubra todos los detalles del raíl de 40x40 mm

Unión de raíles - 2 barras de fijación

Estas dos barras permiten unir de forma segura dos tramos de raíl sin necesidad de tornillos ni herramientas. Basta con insertar las barras de unión en cada extremo del raíl para una fijación rápida y fiable.

>> Más información sobre la pieza de unión

Pequeño soporte horizontal de aluminio no ajustable

Este pequeño soporte triangular se utiliza para fijar de forma segura el raíl de aluminio que soporta los paneles solares instalados en orientación horizontal, con una inclinación fija de 13°.

>> Más información sobre el pequeño soporte de aluminio apaisado de 13

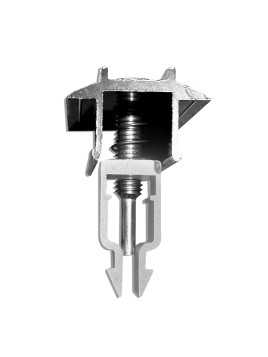

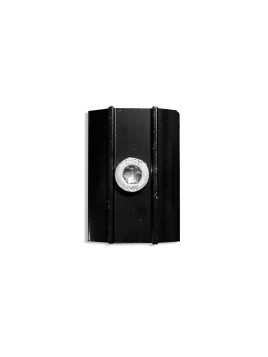

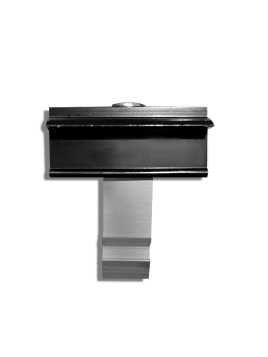

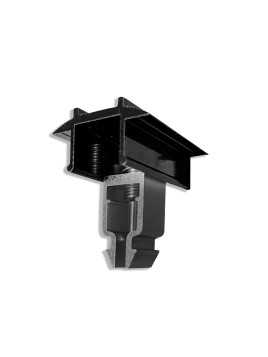

Abrazadera intermedia - fijación de los paneles fotovoltaicos

Su altura puede ajustarse en función del grosor del marco del panel solar, de 30 a 50 mm. Se fija fácilmente al carril de aluminio mediante un tornillo y una tuerca de acero inoxidable suministrados.

Opción: altura a elegir en función de la altura del marco de su panel.

>> Más información sobre la abrazadera intermedia

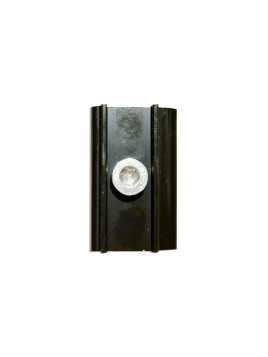

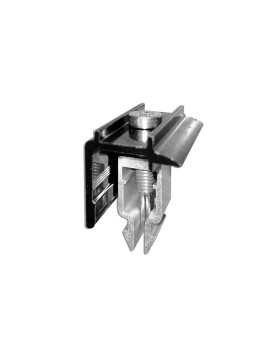

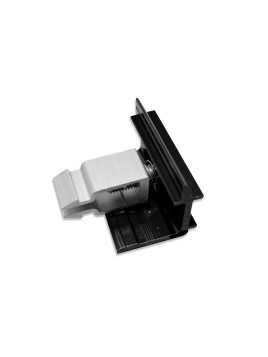

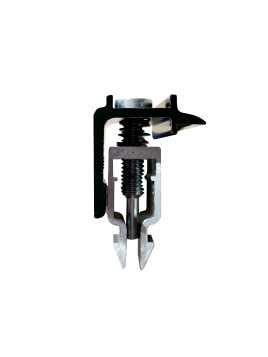

Abrazadera final - fijación de paneles fotovoltaicos

Disponible en varias alturas(30 mm, 35 mm, 40 mm, 45 mm y 50 mm), se adapta fácilmente al tamaño del marco del panel. Se fija directamente al carril de aluminio mediante el tornillo y la tuerca suministrados.

>> Más información sobre la abrazadera

¿Cómo elegir el kit adecuado para sus paneles solares?

El kit de fijación está diseñado para adaptarse a todas las instalaciones gracias a sus opciones modulares. Las fijaciones son compatibles con los tamaños de panel estándar.

1. Seleccione el número de paneles en orientación horizontal

Seleccione el número de paneles por fila que desea instalar en orientación horizontal.

Por ejemplo: para la disposición mostrada al lado que requiere 3 kits de fijación
> 1er kit para la fila 1: 3 paneles apaisados
> 2º kit para la fila 2: 2 paneles apaisados
> 3er kit para la fila 3: 2 paneles apaisados

2. Seleccione la abrazadera adecuada para su panel

La abrazadera sirve para fijar el panel al carril de aluminio. Su altura debe coincidir con el grosor del marco del panel para garantizar una fijación segura.

Alturas de panel disponibles: 30 mm - 35 mm - 40 mm - 45 mm - 50 mm

* Los detalles de los carriles se dan a título indicativo y dependen del tamaño de los paneles (lo que hace variar las longitudes de los carriles).

Dimensiones de los soportes de aluminio
