Kit de fijación para tejado de tejas

57,84 €
Impuestos incluidos
0803
0712971132665

Este kit de fijación para tejados de tejas está diseñado para instalar de forma segura sus paneles fotovoltaicos en cualquier tipo de tejado de tejas. El contenido del kit se adapta automáticamente en función del número de paneles y de la disposición (vertical u horizontal) que seleccione en las opciones.

El kit contiene todo lo necesario para una instalación fiable, robusta y duradera, adaptada a sus paneles solares (grosor del marco en función de la opción elegida).


Características principales

  • Instalación en tejados de tejas
  • Los paneles pueden instalarse en formato vertical u horizontal
  • Marco de aluminio anodizado
  • Montaje robusto y duradero
  • Apto para paneles fotovoltaicos estándar
  • Kit completo listo para instalar


Elija el número de paneles y la disposición (vertical/horizontal) en las opciones.

Nota: para una instalación con dos o más filas de paneles (por ejemplo, 2 filas de 6 paneles), deberá seleccionar dos kits de montaje.

Contenido del kit de fijación para paneles solares - Tejado de tejas

Los componentes del kit varían en función del número de paneles. Las juntas de los raíles no se incluyen por defecto si tiene 2 paneles o menos.

Incluido Crochet réglable

Ganchos ajustables para tejas

Fijación del marco a los raíles de soporte.

Detalles del producto
Incluido Rail alu 40x40

Carril de aluminio 40×40

Soporte principal para la estructura del sistema fotovoltaico.

Detalles del producto
Opcional Jonctions de rails

Juntas de carril

Ensamblaje de raíles para filas más largas. No incluido para 2 paneles o menos.

Detalles del producto
Incluido Vis à charpente Reiser

Tornillos estructurales

Tornillos de alta resistencia para anclar con seguridad los ganchos.

Detalles del producto
Incluido Écrou hexagonal à embase crantée DIN 6923 M10

Contratuercas hexagonales M10

Para un apriete manual rápido durante la instalación.

Detalles del producto
Se incluye Clips de mise à la terre Rayvolt

Pinzas de puesta a tierra Rayvolt

Garantizan la continuidad eléctrica y la toma de tierra.

Detalles del producto

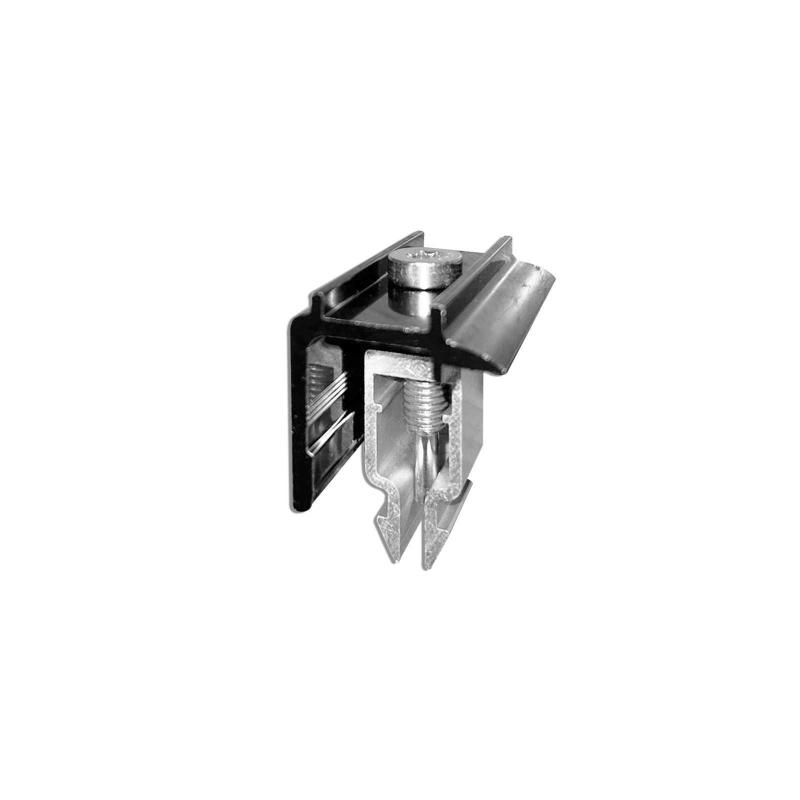

Incluido Clame de fin

Abrazaderas rápidas

Sujeta firmemente los paneles en el extremo de la estructura.

Detalles del producto
Incluido Tapones de riel 40x40 gris

Tapones de riel 40x40 mm gris

Para un acabado estético y protección duradera de los rieles de montaje.

Detalles del producto





Tutorial completo de instalación del kit de fijación para paneles solares en tejados de tejas

Vea la serie completa de videos para instalar su kit de fijación para paneles solares en tejados de tejas. La Parte 1 cubre la preparación y la fijación de los rieles, mientras que la Parte 2 detalla la instalación de los paneles y los ajustes finales para una sujeción óptima.





¿Cómo elijo el kit adecuado para mis paneles?

Schéma montage de panneaux solaires

El kit de fijación es adecuado para todos los tejados de tejas. Gracias a sus opciones, puede adaptarse a la disposición de sus paneles.

Las fijaciones son compatibles con los paneles de tamaño estándar (aproximadamente 1,60 m x 1 m).

1. Seleccione el número de paneles en vertical u horizontal

Elija el número de paneles por fila, dispuestos en vertical u horizontal.

Ejemplo: la disposición mostrada al lado requiere 3 veces el producto Kit de fijación:

  • 1er kit para la fila 1: 3 paneles verticales
  • 2º kit para la fila 2: 2 paneles apaisados
  • 3er kit para la fila 3: 2 paneles apaisados

2. Seleccione la abrazadera adecuada para su panel

La abrazadera sirve para fijar el panel al carril de aluminio. Su altura debe coincidir con el grosor del marco de su panel para garantizar una sujeción segura.

Alturas disponibles: 28 - 30 - 35 - 40 - 45 - 50 mm





Esquema de instalación de los ganchos de montaje para paneles solares

Schéma montage crochets de fixation pour toit en tuiles - panneaux solaires





Detalles de los materiales suministrados en función del número de paneles

Paneles en retrato

Número de paneles Riel (m) Detalle de los rieles* Unión Gancho de ajuste doble Abrazadera central Abrazadera final Perno de cabeza de martillo M10 Tapón de riel
1 panel 2,4 (2 x 1,20m) 0 4 0 4 4 4
2 paneles 4,8 (2 x 2,40m) 0 6 2 4 6 4
3 paneles 7,2 (4 x 1,80m) 2 8 4 4 8 4
4 paneles 9,6 (4 x 2,40m) 2 10 6 4 10 4
5 paneles 12 (4 x 2,40m y 2 x 1,20m) 4 12 8 4 12 4
6 paneles 14,4 (6 x 2,40m) 4 14 10 4 14 4
7 paneles 16,8 (6 x 2,40m y 2 x 1,20m) 6 16 12 4 16 4
8 paneles 19,2 (8 x 2,40m) 6 18 14 4 18 4
9 paneles 21,6 (8 x 2,40m y 2 x 1,20m) 8 20 16 4 20 4
10 paneles 24 (10 x 2,40m) 8 22 18 4 22 4
11 paneles 26,4 (10 x 2,40m y 2 x 1,20m) 10 24 20 4 24 4
12 paneles 28,8 (12 x 2,40m) 10 26 22 4 26 4
13 paneles 31,2 (12 x 2,40m y 2 x 1,20m) 12 28 24 4 28 4
14 paneles 33,6 (14 x 2,40m) 12 30 26 4 30 4
15 paneles 36 (14 x 2,40m y 2 x 1,20m) 14 32 28 4 32 4
16 paneles 38,4 (16 x 2,40m) 14 34 30 4 34 4
17 paneles 40,8 (16 x 2,40m y 2 x 1,20m) 16 36 32 4 36 4
18 paneles 43,2 (18 x 2,40m) 16 38 34 4 38 4
19 paneles 45,6 (18 x 2,40m y 2 x 1,20m) 18 40 36 4 40 4
20 paneles 48 (20 x 2,40m) 18 42 38 4 42 4

* Los detalles de los carriles se dan a título indicativo y dependen del tamaño de los paneles.

Paneles en paisaje

Número de paneles Riel (m) Detalle de rieles* Unión Gancho doble ajustable Abrazadera central Abrazadera final Tornillo de cabeza martillo M10 Tapón de riel
1 panel 3,6 (2 x 1,80m) 0 4 0 4 4 4
2 paneles 7,2 (4 x 1,80m) 2 6 2 4 6 4
3 paneles 10,8 (6 x 1,80m) 4 10 4 4 10 4
4 paneles 14,4 (8 x 1,80m) 6 12 6 4 12 4
5 paneles 18 (10 x 1,80m) 8 16 8 4 16 4
6 paneles 21,6 (12 x 1,80m) 10 18 10 4 18 4
7 paneles 25,2 (14 x 1,80m) 12 22 12 4 22 4
8 paneles 28,8 (16 x 1,80m) 14 24 14 4 24 4
9 paneles 32,4 (18 x 1,80m) 16 28 16 4 28 4
10 paneles 36 (20 x 1,80m) 18 30 18 4 30 4
11 paneles 39,6 (22 x 1,80m) 20 34 20 4 34 4
12 paneles 43,2 (24 x 1,80m) 22 36 22 4 36 4
13 paneles 46,8 (26 x 1,80m) 24 40 24 4 40 4
14 paneles 50,4 (28 x 1,80m) 26 42 26 4 42 4
15 paneles 54 (30 x 1,80m) 28 46 28 4 46 4
16 paneles 57,6 (32 x 1,80m) 30 48 30 4 48 4
17 paneles 61,2 (34 x 1,80m) 32 52 32 4 52 4
18 paneles 64,8 (36 x 1,80m) 34 54 34 4 54 4
19 paneles 68,4 (38 x 1,80m) 36 58 36 4 58 4
20 paneles 72 (40 x 1,80m) 38 60 38 4 60 4

* Los detalles de los raíles son orientativos y dependen del tamaño del panel.





FAQ - Kit de montaje en tejados

1. ¿Este kit es adecuado para todo tipo de tejas?

Sí, este kit es compatible con la mayoría de las tejas estándar (planas, canal o mecánicas). Solo compruebe el ancho de sus tejas.

2. ¿Puedo instalar este kit yo mismo?

Absolutamente. El kit está diseñado para una instalación sencilla con herramientas básicas. Siga la guía proporcionada y tome las precauciones necesarias.

3. ¿Es este kit resistente a la intemperie?

Sí, está fabricado en acero inoxidable con recubrimiento anticorrosión, lo que garantiza una resistencia óptima a la intemperie y a los rayos UV.

4. ¿El kit es compatible con paneles solares?

Sí, este kit está especialmente diseñado para ser compatible con la mayoría de los paneles solares del mercado, ofreciendo una instalación segura y estable.

5. ¿Se necesitan herramientas especiales para la instalación?

No, el kit está diseñado para instalarse con herramientas estándar (taladro, llave, destornillador). No se requieren herramientas especiales.

0803

Ficha de datos

Montaje
Techo de tejas

Referencias específicas

upc
712971132665
ean13
0712971132665
MPN
kit-fixation-tuile
Nuevo

Guía de Montaje Kit de Fijación Fotovoltaica para Tejados de Tejas

Instrucciones paso a paso para la instalación en tejados de tejas

Antes de comenzar

Esta guía le acompaña en la instalación completa de su kit de fijación fotovoltaica en tejados de tejas. Siga cada paso metódicamente para garantizar una instalación segura y duradera.

1 INSTALACIÓN DE GANCHOS PARA TEJAS

Material

Ganchos para tejas de doble ajuste, tornillos inoxidables, taladro, broca para madera

Instalación

1. Marcado: Identifique precisamente las vigas para una fijación sólida
2. Posicionamiento: Coloque el gancho en el hueco de una teja
3. Fijación: Use exclusivamente tornillos inoxidables
4. Ajuste: Ajuste la altura con el sistema de regulación vertical
5. Acabado: Recoloque cuidadosamente la teja superior

⭐ Ventajas sistema de tejas

  • Estanqueidad: Respeto de la integridad de la cubierta
  • Solidez: Fijación directa en las vigas
  • Regulación: Sistema de doble ajuste para adaptación perfecta

✅ Controles

Fijación sólida Tornillos inox usados Altura ajustada Teja recolocada
Riel 40x40 Marcado vigas Fijación gancho Ajuste altura Acabado teja

2 INSTALACIÓN DE RIELES DE ALUMINIO

Material

Rieles de aluminio 40x40, pernos M10, tuercas, llave de apriete

Instalación

1. Inserción: Deslice un perno M10 en la ranura cuadrada del riel
2. Posicionamiento: Inserte el perno en el agujero oblongo del gancho
3. Alineación: Verifique la alineación perfecta antes del apriete definitivo
4. Ajuste: Alinee paralelamente al tejado

⭐ Ventajas rieles de aluminio

  • Ligereza: Material de aluminio resistente y ligero
  • Precisión: Ranura cuadrada para posicionamiento exacto
  • Durabilidad: Resistencia óptima a la intemperie

✅ Controles

Rieles alineados Pernos apretados Paralelismo tejado Fijación sólida
Riel aluminio 40x40 Inserción perno Posicionamiento riel Alineación final

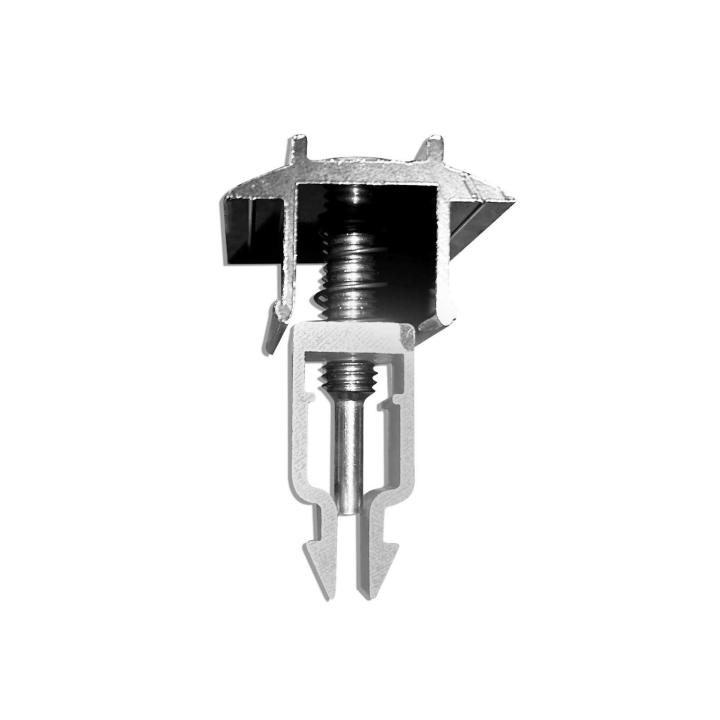

3 FIJACIÓN DE ABRAZADERAS Y PANELES

Material

Abrazaderas de extremo (4), abrazaderas centrales (según config.), pernos M8

⚙️ Configuración abrazaderas

1 panel: 4 abrazaderas de extremo en las 4 esquinas
Varios paneles: 4 abrazaderas de extremo + abrazaderas centrales entre paneles

Instalación

1. Posicionamiento: Comience por un borde exterior con 1 cm de margen
2. Abrazaderas: Fije dos abrazaderas de fijación exteriores en los extremos
3. Verificación: Verifique el paralelismo con la cresta
4. Unión: Use abrazaderas centrales para unir los paneles

⭐ Ventajas

  • Seguridad: Sujeción firme, resistencia a la intemperie
  • Flexibilidad: Sistema modular, desmontaje posible
  • Precisión: Posicionamiento exacto, alineación perfecta

✅ Controles

Abrazaderas bien posicionadas Margen respetado Paralelismo cresta Instalación estable
Posicionamiento abrazaderas Fijación abrazaderas Unión paneles Instalación final

¡Instalación terminada!

Su instalación fotovoltaica en tejado de tejas está ahora lista. Verifique una última vez todos los aprietes y la alineación de los paneles antes de la puesta en servicio.
