ZJBENY Armario pararrayos AC 16-25A 230V IP65

ZJBENY Caja pararrayos AC 16A/20A/25A 230V - Protección completa para instalaciones fotovoltaicas

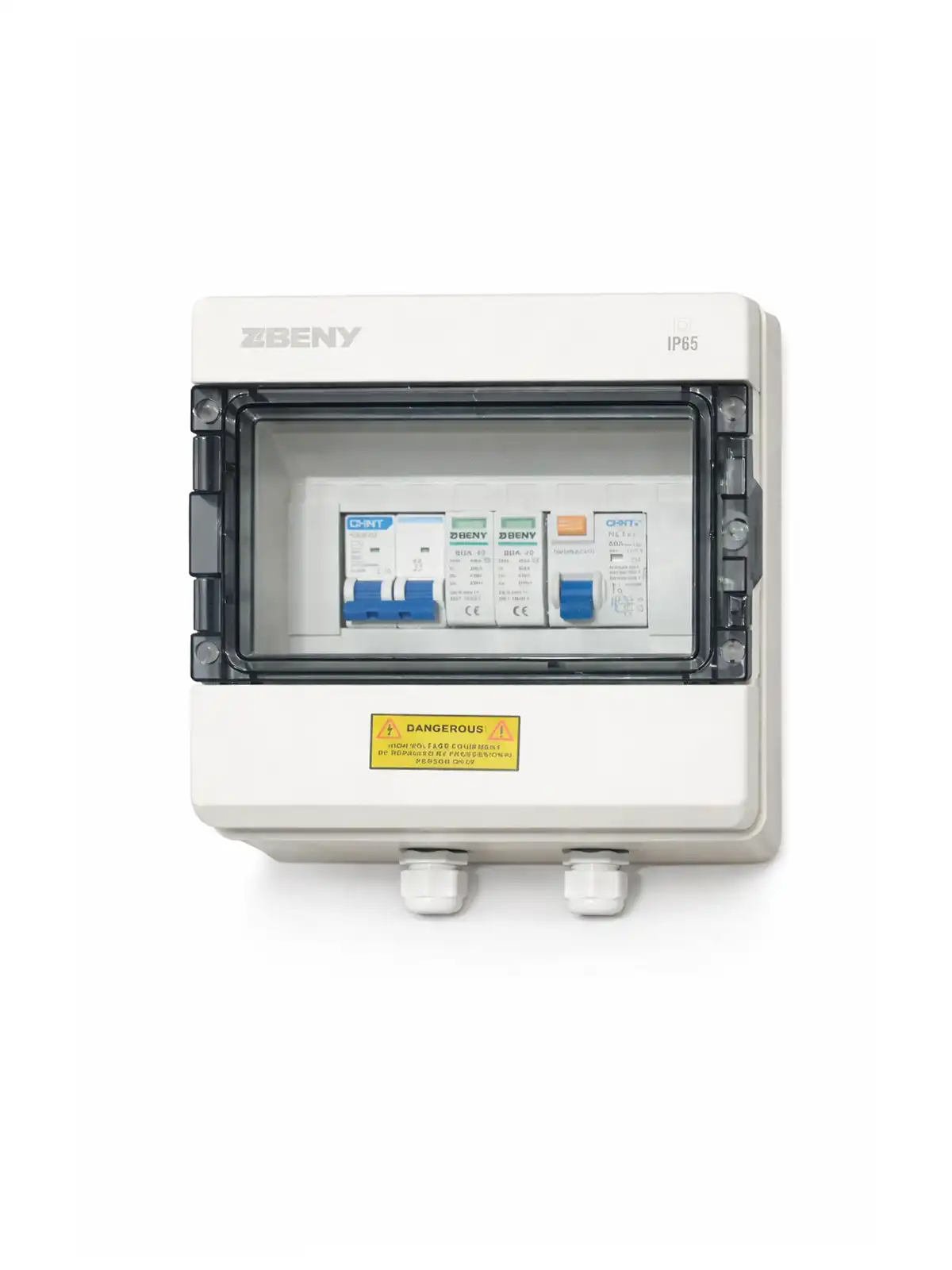

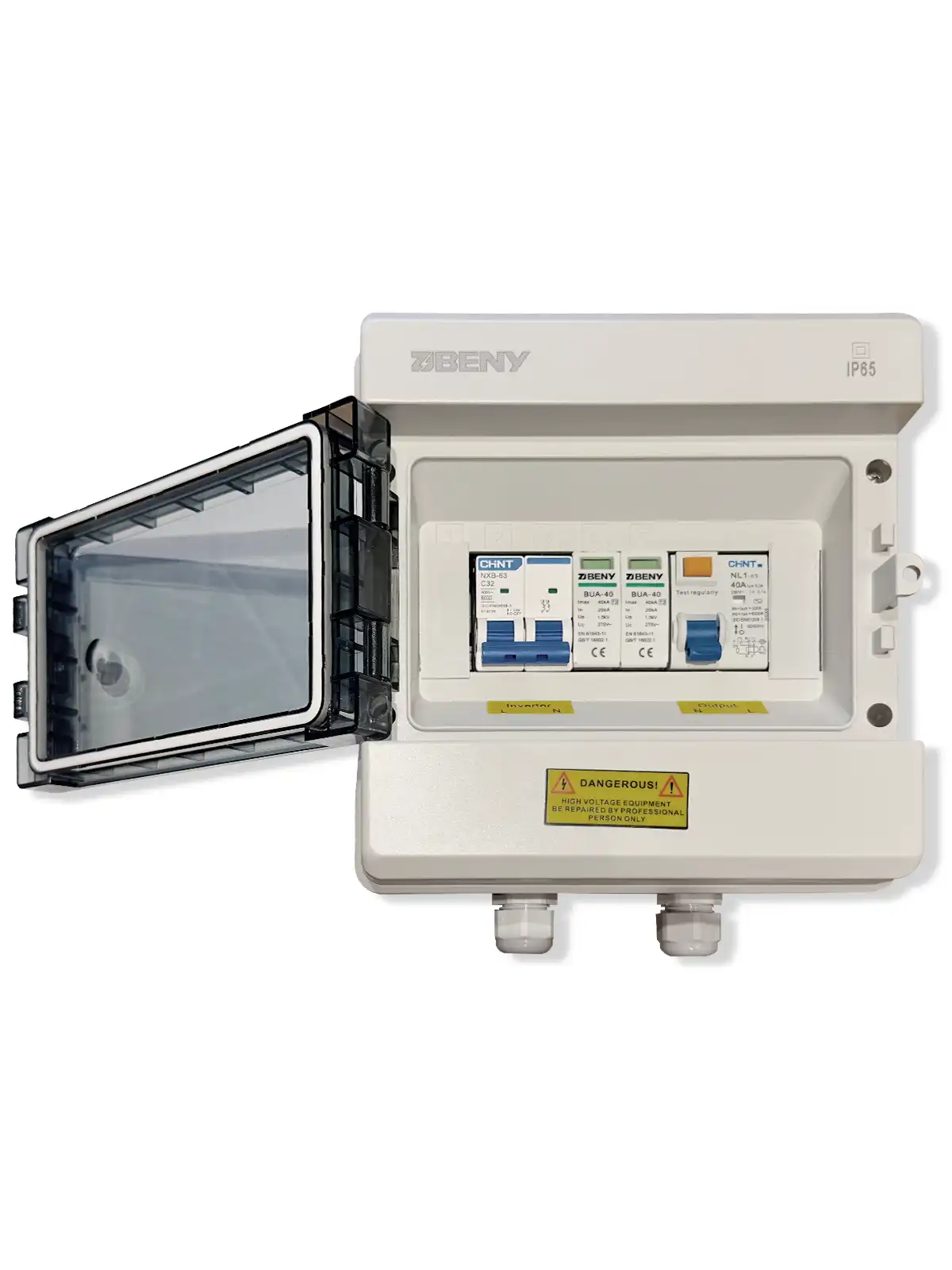

El armario pararrayos ZJBENY BBWx-1 es una solución de protección eléctrica compacta y robusta diseñada para proteger sus instalaciones fotovoltaicas monofásicas contra sobretensiones y picos de tensión. Equipado con protección contra rayos de tipo 2 y un disyuntor ajustable, este armario IP65 es ideal para instalaciones residenciales y comerciales en exteriores.

Protección avanzada contra sobretensiones

Esta caja incorpora un pararrayos de Tipo 2 diseñado para absorber sobretensiones transitorias de hasta 40 kA (Imax) y proporcionar una protección nominal de 20 kA (In). El nivel de protección AC275V garantiza la seguridad de sus equipos sensibles: inversores híbridos, microinversores y dispositivos electrónicos conectados a la red fotovoltaica.

Tipo 2: Conforme a la norma EN 62305, este tipo de protección contra sobretensiones se recomienda específicamente para las instalaciones fotovoltaicas situadas aguas abajo del cuadro principal. Ofrece una protección eficaz contra las sobretensiones inducidas por rayos y las conmutaciones de red.

Disyuntor ajustable y versátil

La caja ZJBENY BBWx-1 dispone de un disyuntor de CA ajustable con tres grados de protección:

• 16A: Adecuado para inversores monofásicos de hasta 3,6 kVA
• 20A: Para inversores de 3,6 a 4,6 kVA
• 25A: Adecuado para inversores de hasta 5,5 kVA

Esta flexibilidad le permite adaptar la protección a la potencia exacta de su instalación sin costosos sobredimensionamientos.

Caja IP65: robustez en condiciones exteriores

Diseñada para su instalación en exteriores, la caja tiene un grado de protección IP65, que garantiza :

• Estanqueidad total al polvo (IP6x)
• Protección contra chorros de agua desde todos los ángulos (IPx5)
• Resistencia a los rayos UV para una durabilidad máxima a la luz del sol

Las entradas y salidas de cables utilizan prensaestopas PG13.5 para una estanqueidad perfecta y un montaje profesional. Las dimensiones compactas de 197×210×120 mm facilitan su integración en armarios eléctricos existentes o su montaje en una pared independiente.

Aplicaciones y compatibilidad

El protector contra sobretensiones de CA ZJBENY es especialmente adecuado para :

• Protección de inversores híbridos monofásicos (Deye, WKS, Sofar, Huawei, Victron)
• Instalaciones residenciales de 3 a 6 kWp
• Sistemas autónomos con almacenamiento en baterías
• Microinversores y string inverters monofásicos
• Protección de entrada/salida de CA en configuraciones complejas

Para saber más sobre la importancia de las protecciones contra sobretensiones en las instalaciones fotovoltaicas, consulte nuestra guía técnica sobre protección contra sobretensiones.

Instalación y utilización

La caja es fácil de instalar gracias a sus fijaciones murales integradas. La instalación típica recomendada es la siguiente

1. Aguas arriba: Interruptor diferencial tipo A 30mA
2. Caja ZJBENY BBWx-1: Protección contra el rayo + disyuntor calibrado
3. Aguas abajo: Conexión al inversor o al cuadro de distribución de CA

La conexión a tierra (borne PE) es imprescindible para garantizar la eficacia del descargador de sobretensiones. Utilice un cable de tierra de sección al menos igual a la de los conductores activos (L/N), con una longitud lo más corta posible (idealmente ≤ 50 cm).

Ventajas de la caja ZJBENY BBWx-1

• Protección certificada de tipo 2: 20 kA nominales / 40 kA máximos
• Interruptor automático de 3 posiciones: Adaptable a diferentes potencias
• Caja IP65: instalación en exteriores sin estrés
• Resistente a los rayos UV: Durabilidad prolongada
• Entradas/salidas estancas: prensaestopas PG13.5
• Compacto y ligero: dimensiones optimizadas
• Conformidad con las normas: EN 62305 para instalaciones fotovoltaicas

Mantenimiento y comprobaciones

Para garantizar una protección óptima a lo largo del tiempo, realice las siguientes comprobaciones:

• Mensualmente: comprobación visual de la integridad de la caja
• Trimestralmente: prueba del interruptor automático (disparo manual)
• Anualmente: Apriete de los terminales e inspección de las conexiones
• Después de una tormenta violenta: Comprobación del pararrayos (sustitución preventiva si es necesario)

Utilice nuestra calculadora de dimensionamiento fotovoltaico para comprobar la compatibilidad con su instalación existente.

Garantía y asistencia técnica

El pararrayos ZJBENY BBWx-1 está cubierto por una garantía del fabricante de 2 años. Nuestro equipo técnico Wattuneed está a su disposición para cualquier consejo de instalación o dimensionamiento a través de nuestra plataforma de soporte en línea.
