El cableado y la configuración en paralelo de los inversores Sofar ESI aumentan la potencia disponible y garantizan una mejor gestión de la energía solar. Este artículo le guía paso a paso a través de los distintos puertos de comunicación (COM, Link, RS485, CAN) y cómo configurar un sistema maestro/esclavo directamente en el inversor.

¿Por qué conectar dos inversores Sofar ESI en paralelo?

Con el aumento del autoconsumo, es habitual querer instalar varios inversores para optimizar la producción. El modelo Sofar ESI está diseñado para funcionar en paralelo (hasta 6 unidades), compartiendo un único contador y una única batería en el inversor principal.

Los diferentes puertos de comunicación: función y cableado

El puerto COM (24 pines) del inversor agrupa varios tipos de señales. He aquí el cuadro recapitulativo:

Diferencia entre CT y medidor

• CT (transformador de corriente ): simple pinza de corriente, se conecta a los pines 18-19.
• Contador inteligente: se conecta a RS485 en los pines 6-7 y proporciona mediciones más detalladas.
• Opción avanzada: utiliza un TC + Contador para una mayor precisión (requiere un modelo compatible, por ejemplo HY33C1).

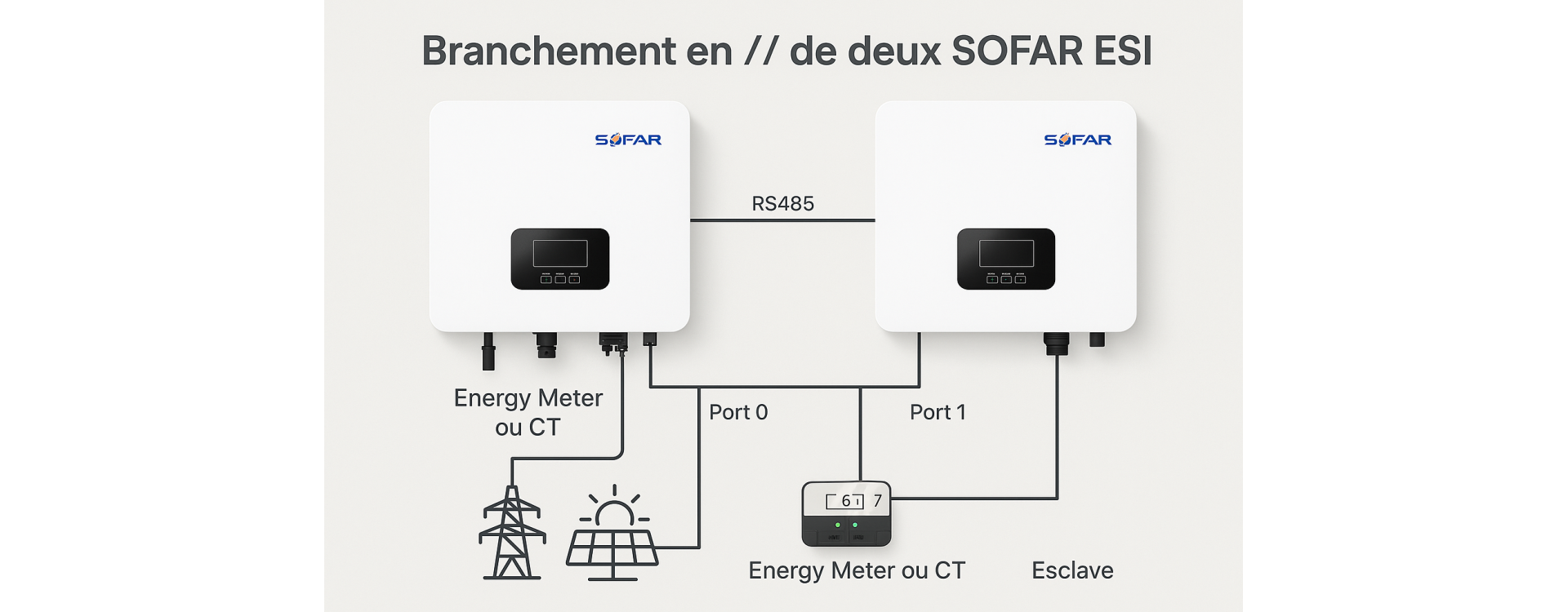

Conexión maestro y esclavo a través del puerto de enlace

Los esclavos no necesitan estar conectados directamente al contador o a la batería. Reciben toda la información a través del puerto de enlace RJ45 (0/1) conectado al maestro.

• Puerto de enlace 0: entrada
• Puerto de enlace 1: salida
• Cada inversor se conecta en cadena.

Configuración maestro/esclavo en Sofar ESI

Una vez realizado el cableado, debe configurar la función de cada inversor en el menú.

1. Acceda al menú: Configuración avanzada (código 0715) → Configuración en paralelo.
2. Active : Control paralelo → Activar.
3. Defina un Maestro (el inversor conectado al contador y a la batería) y los demás como Esclavos.
4. Asigne una Dirección Paralelo única a cada inversor (por ejemplo, Maestro=1, Esclavo1=2, Esclavo2=3).
5. Guarde la configuración.

"La configuración maestro/esclavo es crucial: un direccionamiento incorrecto provoca errores de sincronización y pérdidas de comunicación".

Ventajas de esta configuración

• Aumento de la potencia disponible (hasta 36 kW con 6 unidades).
• Gestión optimizada de baterías y contadores.
• Mayor redundancia y fiabilidad en caso de fallo del SAI.

Análisis económico y retorno de la inversión

En Francia y Bélgica, el coste de un Sofar ESI 5 kW oscila entre 1.600 y 1.900 euros, impuestos incluidos. En paralelo con dos unidades, el coste adicional se compensa ampliamente por :

• Un mayor autoconsumo (hasta un 25% de ahorro anual).
• La capacidad de almacenar más energía solar.
• Un ROI medio de 6 a 9 años, dependiendo del tamaño del proyecto y del precio de la electricidad.

" La familia Martin, equipada con dos Sofar ESI en paralelo, redujo su factura anual de electricidad en un 65% durante el primer año.

Productos recomendados

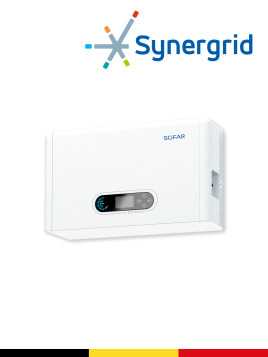

• Inversor Sofar ESI 5K-S1
• Baterías solares de litio Pylontech y Sofar BTS
• Inversores solares complementarios

FAQ - Sofar ESI conexión en paralelo

Conclusión

Conectar y configurar dos inversores Sofar ESI en paralelo es una solución eficaz para maximizar su autoconsumo y aumentar la fiabilidad de su instalación fotovoltaica. Para una asistencia personalizada, póngase en contacto con el equipo de Wattuneed.
