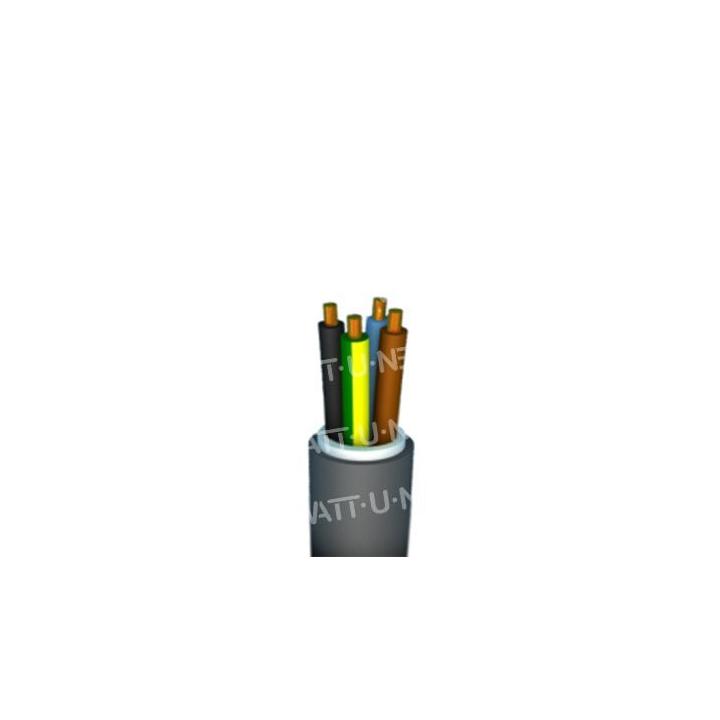

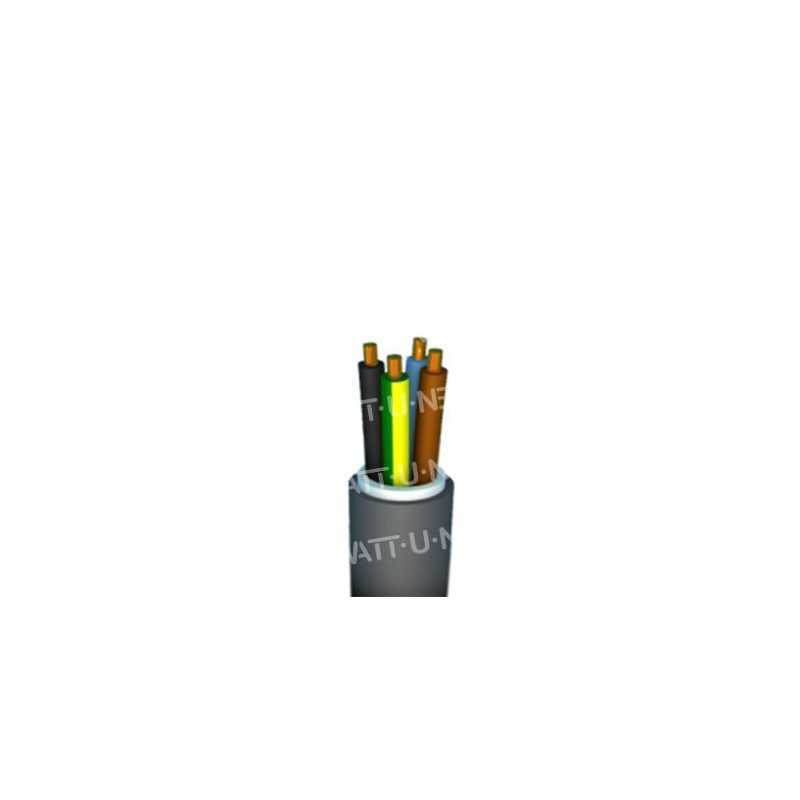

XVB 4G4 mm² es un cable eléctrico rígido con aislamiento de PVC especialmente diseñado para instalaciones eléctricas trifásicas fijas de baja tensión sin conductor neutro. Su construcción robusta con 4 conductores de cobre macizo (3 fases + tierra) con una sección de 4 mm² lo convierte en el cable ideal para instalaciones fotovoltaicas trifásicas ligeras a medias, conexiones industriales y distribuciones eléctricas trifásicas equilibradas.
Principales aplicaciones :
Características principales :
Ventajas:
Está a punto de crear una cotización para el kit XVB 4G4 mm² Cable trifásico rígido sin neutro 0,6/1kV - Instalación fija.
Esta acción abrirá la aplicación de cotizaciones en una nueva pestaña.
El cable XVB 4G4 mm² es un cable eléctrico rígido multiconductor con aislamiento de PVC especialmente diseñado para instalaciones eléctricas fijas trifásicas de media tensión que no requieren conductor neutro. Su robusta construcción con 4 conductores de cobre sólido (3 fases + tierra) con una sección de 4 mm² lo convierte en el cable de elección para instalaciones fotovoltaicas trifásicas de 4 a 6 kW, distribución eléctrica industrial ligera y conexiones de carga trifásicas puras.
Conforme a las normas belgas RGIE (Règlement Général sur les Installations Électriques) y europeas HD 604 y EN 50575, este cable garantiza seguridad, fiabilidad y economía para sus proyectos eléctricos trifásicos equilibrados de media potencia.
El cable XVB 4G4 mm² (4 conductores sin neutro) está especialmente diseñado para instalaciones trifásicas equilibradas de media potencia:
⚠️ Importante: El cable XVB 4G4 NO incluye conductor neutro. Sólo es adecuado para instalaciones trifásicas equilibradas. Para instalaciones que requieran neutro (monofásico + cargas trifásicas), utilice el cable XVB 5G4 (5 conductores con neutro).
Comprender la diferencia entre estos dos cables es esencial para elegir el modelo adecuado:
¿Cómo elegir?
Ahorro material y económico: Al eliminar el conductor neutro no necesario para las instalaciones trifásicas equilibradas, el cable XVB 4G4 ofrece una importante reducción de costes en comparación con el XVB 5G4. Este ahorro también repercute en la protección (disyuntores tetrapolares en lugar de quíntuples).
Secciónoptimizada para potencias medias: Con su sección de 4 mm², el cable XVB 4G4 ofrece un excelente compromiso entre capacidad de transporte (hasta 34 A en tendido subterráneo) y facilidad de manejo. Está perfectamente dimensionado para inversores fotovoltaicos trifásicos de 4 a 6 kW, un segmento muy común en las instalaciones residenciales belgas.
Instalación optimizada: Con un conductor menos y una sección intermedia (4 mm²), el cable XVB 4G4 es más compacto y ligero que los de secciones superiores. Su menor diámetro facilita su colocación en conductos de Ø20-25 mm y reduce el espacio necesario en las bandejas portacables.
Configuración eléctrica simplificada: Para los inversores fotovoltaicos trifásicos de 4 a 6 kW que funcionan en modo de inyección pura (sin consumo local monofásico), la ausencia de neutro simplifica el cableado y evita problemas de desequilibrio entre fases y neutro.
💡 Consejo de experto: compruebe siempre las especificaciones de su inversor antes de elegir entre el XVB 4G4 y el XVB 5G4. Algunos inversores requieren necesariamente un conductor neutro para su correcto funcionamiento, incluso en trifásico. Consulte la documentación técnica de su SAI o póngase en contacto con nuestro servicio técnico.
La elección de la sección del cable XVB depende de la potencia de la instalación, de la longitud del cable y del método de instalación. Para un cable XVB de 4G4 mm²:
Tabla de corrientes admisibles según el método de instalación :
Para validar el dimensionamiento de sus cables y calcular con precisión la caída de tensión de su instalación, consulte nuestra calculadora gratuita disponible en la caja de herramientas Wattuneed.
El cable XVB 4G4 mm² debe tenderse cuidadosamente según las buenas prácticas y las exigencias del RGIE :
Preparación y planificación :
Técnicas de instalación:
Conexiones y empalmes :
Para ver esquemas de cableado detallados y ejemplos de instalaciones completas, consulte nuestra página dedicada a los esquemas de instalación fotovoltaica.
El cable XVB 4G4 mm² cumple los requisitos del RGIE (Reglamento General de Instalaciones Eléctricas de Bélgica), que rige todas las instalaciones eléctricas en Bélgica.
Principales conformidades RGIE :
Normas europeas y belgas :
Si tiene alguna duda sobre la conformidad de su instalación o desea asesoramiento sobre cómo aplicarla, póngase en contacto con nuestro centro de asistencia técnica.
El cable XVB 4G4 mm² es adecuado para la conexión fija de inversores trifásicos de 4 a 6 kW que funcionan SIN conductor neutro. He aquí algunos ejemplos de inversores compatibles:
⚠️ Comprobación imprescindible: Antes de utilizar un cable 4G (sin conductor neutro), consulte SIEMPRE la documentación técnica de su SAI para confirmar que efectivamente funciona sin conductor neutro. En caso de duda, utilice el cable XVB 5G4 (con neutro).
Inversores generalmente compatibles con cable 4G (4-6 kW):
Inversores que requieren neutro (cable 5G necesario) :
🔍 Nuestra recomendación: Si tiene dudas sobre la necesidad del conductor neutro, póngase en contacto con nuestro servicio técnico ANTES de realizar el pedido. Le ayudaremos a determinar si el cable XVB 4G4 o 5G4 es adecuado para su instalación.
Para ayudarle a elegir la sección adecuada para su proyecto, aquí tiene una tabla comparativa:
Cómo elegir
Para cualquier pregunta técnica sobre el dimensionamiento de sus cables, la elección entre XVB 4G4 y 5G4, o la conformidad RGIE, consulte nuestro centro de asistencia técnica o utilice nuestras herramientas de cálculo gratuitas.
