El cuadro de unión fotovoltaica de 4 entradas

Caja de conexiones fotovoltaica con 4 entradas

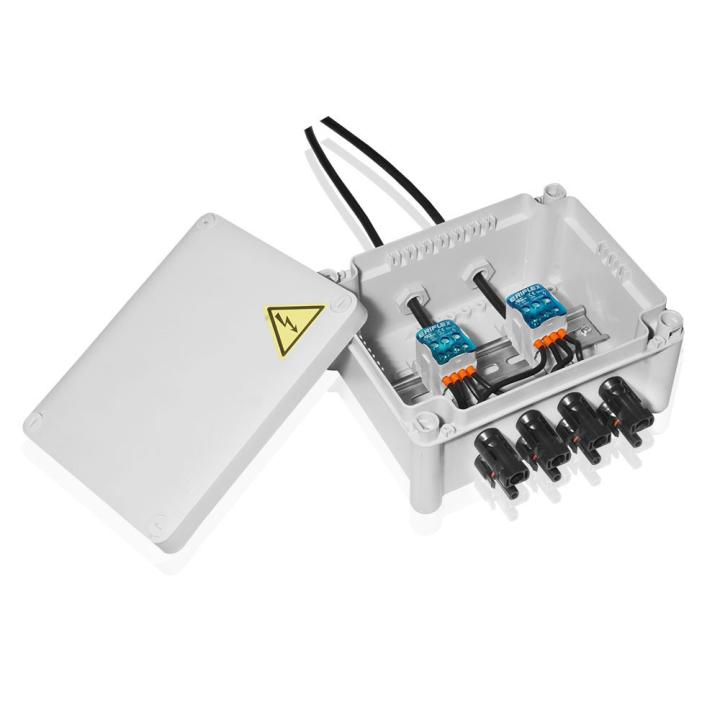

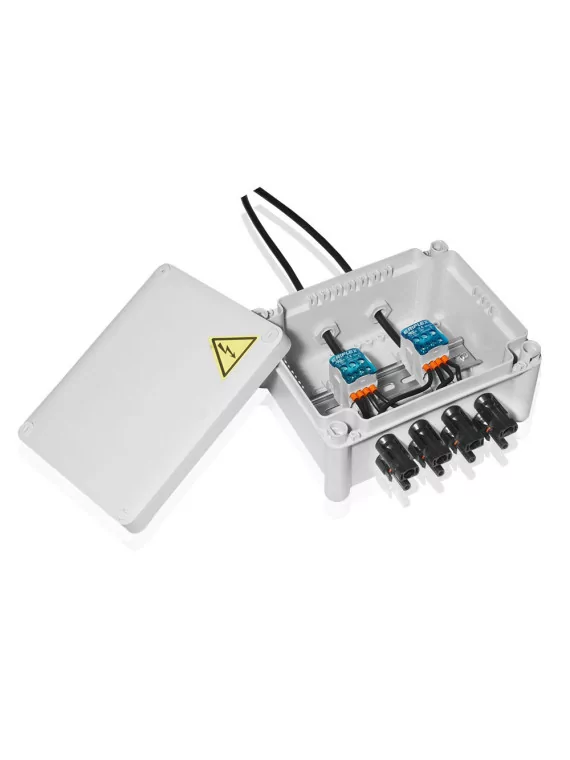

Esta caja de conexiones FV es un componente de protección para el lado DC de una instalación solar. Agrupa 4 entradas de strings procedentes de los módulos fotovoltaicos y las conduce de forma conjunta hacia el inversor. Constituye un elemento fundamental para la seguridad y fiabilidad de cualquier instalación fotovoltaica conectada a red o aislada.

Función y funcionamiento

Cada una de las 4 entradas de string se gestiona de forma independiente dentro del armario. Esto permite aislar un string defectuoso sin interrumpir el funcionamiento del resto de la instalación. Este diseño simplifica el diagnóstico de fallos y las tareas de mantenimiento periódico, reduciendo los tiempos de parada y mejorando la fiabilidad global del sistema.

Normas y certificaciones

Las cajas de conexiones fotovoltaicas deben cumplir con los requisitos de la norma IEC 62548 sobre el diseño de generadores fotovoltaicos, así como con las normas de instalaciones de baja tensión aplicables. El grado de protección IP del armario debe ser adecuado para el entorno de instalación; para instalaciones en exterior se requiere habitualmente un mínimo de IP65. En España, es de aplicación el Reglamento Electrotécnico para Baja Tensión (REBT) y las instrucciones técnicas complementarias correspondientes.

Aplicaciones típicas

• Instalaciones fotovoltaicas residenciales para autoconsumo
• Sistemas solares en cubiertas de edificios comerciales e industriales
• Instalaciones conectadas a red que requieren agrupación de strings
• Sistemas que integran fusibles DC o protección contra sobretensiones

Recomendaciones de instalación

La caja de conexiones debe instalarse lo más cerca posible del campo de paneles, en un lugar protegido de la intemperie o en un local técnico adecuado. Se recomienda que la instalación sea realizada por un instalador eléctrico cualificado con experiencia en sistemas fotovoltaicos, con el fin de garantizar el cumplimiento de la normativa vigente y los requisitos de los distribuidores de red.
