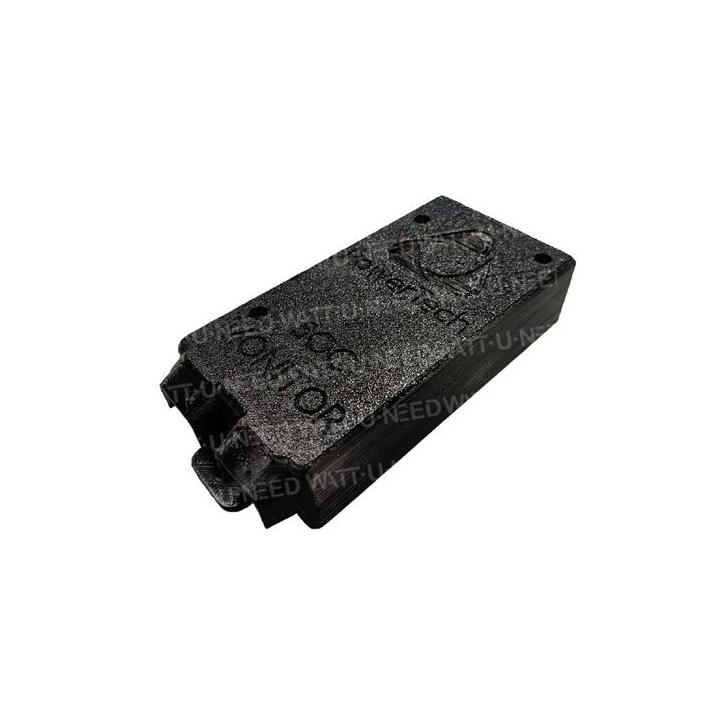

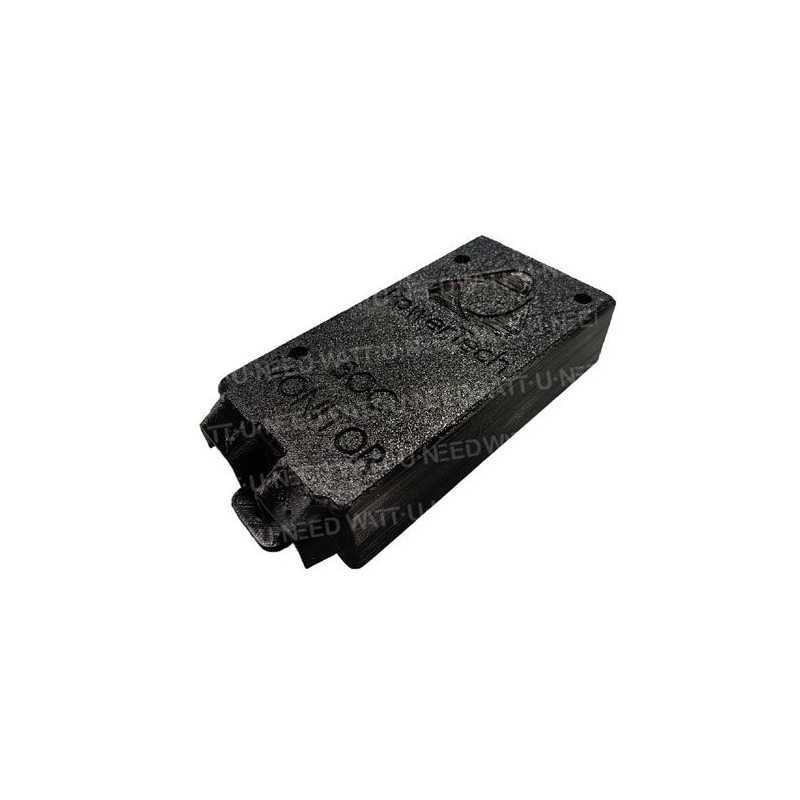

Monitor SOC PowerTech
413,30 €
Impuestos incluidos
SOC-Powertech
0768563818790
El SOC Monitor PowerTech es una herramienta de supervisión avanzada dedicada a los sistemas de almacenamiento de litio. Este producto es un monitor de estado de carga que se utiliza para medir la tensión, la corriente y el SOC con una precisión quirúrgica gracias a su derivación integrada de 0,2 miliohmios, que supera a los sensores de efecto Hall estándar.
Este accesorio es específicamente compatible con las baterías de la serie PowerBrick y los sistemas de 12 V a 48 V nominales. Este dispositivo permite optimizar la gestión de la energía al integrarse en su instalación a través de sus protocolos Bus CAN aislado (2,5 kV), RS485 (Modbus), RS232 y Bluetooth 4.2. Garantiza un seguimiento en tiempo real indispensable para la longevidad de las celdas de litio.
Diseñado para entornos exigentes, permite una lectura directa de la capacidad utilizada con un cálculo cada 100 ms. Su formato compacto (56 x 113 mm) facilita su montaje en cajas técnicas de vehículos recreativos o instalaciones solares autónomas.
- Precisión: resolución de tensión de 20 mV y medición de hasta 100 A (ampliable mediante derivación externa).
- Multiprotocolo: Interfaces TTL, I2C, CAN y Bluetooth Low Energy para una supervisión total.
- Gestión térmica: Entrada dedicada para termistor para un control crítico de la temperatura.
- Eficiencia: consumo ultrabajo (máx. 17 mA) para no descargar la batería.
EAN: 0768563818790
⚡
Combien allez-vous économiser ?
Simulez vos économies
avec ce kit de 6 kWc
SOC Monitor PowerTech
El SOC Monitor es un dispositivo de monitoreo para baterías de litio. Incorpora una derivación de precisión (0,2 milivohm) que proporciona una mejor precisión que los sensores de efecto Hall. Este dispositivo se puede utilizar para medir el voltaje y la corriente con gran precisión y estimar el SOC (Estado de carga) de una batería con gran precisión. batería con gran precisión.
Toda la información (tensión, corriente, SOC) se envía a un controlador externo a través de varios protocolos de comunicación. controlador externo. Ajustes como la capacidad nominal de la batería se pueden configurar enviando un comando simple al dispositivo.
Funciones
Medición de la corriente
El dispositivo incorpora una resistencia a la derivación de alta precisión que le permite medir tanto pequeñas corrientes como más grandes.
mayor. Para una mayor precisión, el software calibra la corriente en corrientes pequeñas y grandes.
actual.
Si la corriente a medir es superior a 100A, es posible conectar una resistencia a la derivación externa a través del conector.
a través del conector.
Medición del voltaje de la batería
El dispositivo mide el voltaje de la batería cada segundo. Se logra una buena precisión calibrando las dos mediciones de voltaje, grandes y pequeñas.
Medición de la temperatura
El monitor puede medir una temperatura externa. En este caso, se debe conectar una "termistencia" al conector "THERMISTOR".
comunicación
Varios medios de comunicación se integran en el Monitor SOC:
Bus CAN aislado (2.5kV)
I2C
Pantalla LED (solo información SOC)
PWM (solo información SOC)
Serie de puertos:
RS232 (cambie a la posición 232/485).
RS485 (Interruptor MODBUS en la posición 232/485).
Bluetooth (encienda la posición BLE).
TTL (encienda la posición TTL).
tamaño
características
| Tipo de batería |
12V - 24V - 36V - 48V
|
| consumo | 5.6mA - 17mA |
| Rango de medición actual |
0 - 100A con Shunt interno
>100A con Shunt externo |
| Rango de medición de tensión | 5.5V - 60V |
| Resolución de tensión | 20mV |
| Resolución de potencia |
10mA (0-10A) y 100mA (10A-100A)
|
| Intervalo de información de tiempo |
0 minuto - 255 horas 59 minutos
|
| Período de entrega de mensajes |
1s: TTL / RS232 / Bluetooth / CAN_ISO
(Se pueden cambiar los ajustes) Bajo petición: MODBUS |
| Tiempo entre mensajes |
10ms: TTL / RS232 / Bluetooth
1s: CAN_ISO (parámetro se puede modificar) |
| Temporizador calcula la capacidad utilizada |
Cada 100 ms
|
| Conector de alimentación |
2 conectores M8 soldados a pcB
|
| Conector de alimentación |
1 conector con 2 contactos "ALIM
|
| Puerto RS232 |
1 conector "RS232" de 3 contactos.
|
| Puerto RS485 |
1 conector "RS485" de 3 contactos.
|
| PUERTO AISLADO LATA (2.5kV) |
1 conector con 3 contactos "CAN"
|
| Puerto TTL |
1 conector con 3 contactos "TTL"
|
| Puerto I2C |
1 conector con 2 contactos "I2C".
|
| Entrada de thermistance |
1 conector con 2 contactos "THERMISTOR".
|
| Entrada resistencia externa a la derivación |
1 conector con 2 contactos "SHUNT EXT".
|
| bluetooth |
V4.2 de baja energía
|
| dimensión | 56 × 113 mm |
SOC-Powertech
Ficha de datos
- Tipo de equipo eléctrico
- Soporte del fusible DC
Referencias específicas
- upc
- 768563818790
- ean13
- 0768563818790
