AC-Coupling Deye: 3 formas de cargar la batería antes de exportarla

¿Ya tiene instalados en paralelo un inversor híbrido Deye/SunSynk y un "hermano pequeño", un microinversor o un inversor de cadenas? ¿Cree que es una pena ver cómo sus preciados kilovatios se van a la red cuando su batería aún no está llena? Buenas noticias: tres arquitecturasde acoplamiento de CA le permiten tomar este excedente fotovoltaico y almacenarlo antes de exportarlo.

Descubra nuestros kits híbridos listos para instalar en Wattuneed.

¿Por qué recuperar su excedente en primer lugar?

• Aumente su tasa de autoconsumo: cada kWh almacenado evita una compra a la red valorada en unos 0,30 €/kWh en Francia y 0,27 €/kWh en Valonia - excluida la tarifa prosumer
• .
• Reduzca su factura prosumer en Bélgica: cuanto más supere su autoconsumo instantáneo el 40,26%, menos pagará en costes fijos.
• Venda en el mejor momento: sólo exportará cuando la batería esté llena, a menudo a mediodía - cuando el precio spot es más alto.

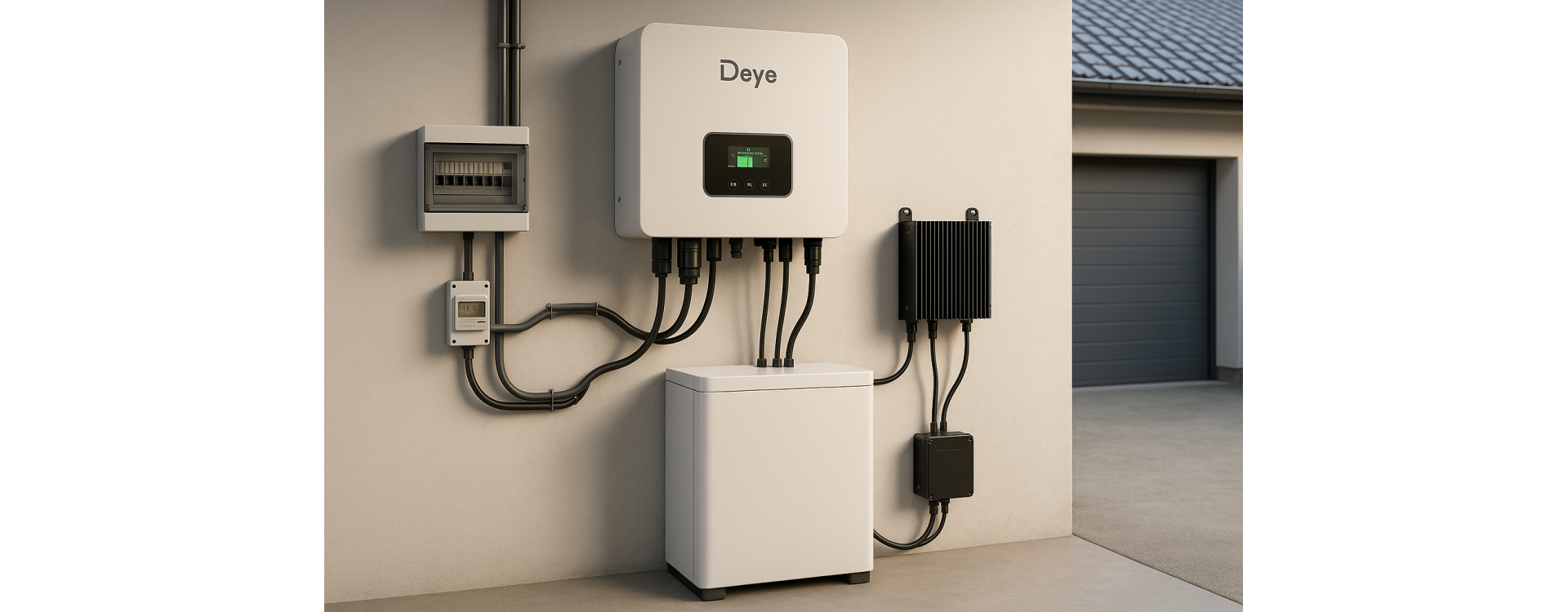

Las 3 arquitecturas de acoplamiento de CA para Deye

1. Microinversor Astro-E TM-L800Mi (800 W) en el terminal de CARGA

El método más directo: trasladar la fase y el neutro del microinversor a la caja de "respaldo" conectada a la salida LOAD del híbrido.

• Menú SmartLoad ▸ Acoplamiento CA En el lado de carga: Activar
• Ventaja: funcionamiento plug-and-play, no requiere hardware adicional; el TM-L800Mi cuesta 161 € IVA inc.
• Limitación: sigue inyectando cuando la batería está llena; entonces el híbrido simplemente exporta.

2. Microinversor en el terminal GEN con "Entrada Micro Inv ON".

Ideal si su panel de "CARGA" está saturado: conecte el Astro-E a la entrada del generador.

1. Conecte el disyuntor y la protección diferencial al borne GEN.
2. Menú Función avanzada-1 ▸ Entrada Micro Inv: ON.
3. (Opcional) Ajuste SOC Off %: el microinversor se apaga automáticamente al 95% de SOC.

Conviene saber: el TM-L800Mi acepta el cambio de frecuencia enviado por Deye; la potencia se ajusta sin corte repentino.

3. El microinversor permanece en GRID + contador Modbus "Grid Tie Meter2".

¿No puede tocar el cableado? Simplemente añada un medidor RS-485 (Eastron SDM630, Chint DTSU666...).

• Conecte el contador entre el armario y el microinversor.
• Conecte el RS-485 A/B al terminal "COM" del Deye.
• Menú Advanced Function-1: Meter Select = Eastron/Chint y Grid Tie INV Meter2 = ON.
• El híbrido lee la producción externa en tiempo real y modula su cargador: no más corriente fija, cero importaciones inesperadas.

Firmware requerido: v2.6.6 o superior (disponible bajo petición al soporte de Deye).

Comparación rápida

Vea nuestros contadores RS-485 listos para usar ➜

Configuración de Deye híbrido exprés

Ajustes comunes

• Modo de trabajo del sistema: Vender primero
• Carga de red: Apagado
• Carga máxima A: 40-60 A dependiendo del BMS
• Potencia máxima de venta = potencia (kVA) contrato de red

CARGA específica

SmartLoad ▸ AC Couple On Load Side = ON
SmartLoad ▸ AC Couple On Grid Side = OFF

GEN específico

Función avanzada-1 ▸ Entrada Micro Inv = ON

SOC

Off = 95%

SOC

On = 90

Específico GRID + Meter2

Advanced Function-1 ▸ Meter Select = Eastron
Advanced Function-1 ▸ Grid Tie INV Meter2 = ON
SmartLoad ▸ AC Couple On Load Side = OFF

"Desde que cambiamos nuestros micros a LOAD, la batería se llena el doble de rápido y nuestra factura de prosumidor ha bajado 120 € al año" - familia Legrand, Namur

👉 ¡Aproveche nuestras baterías _LiFePO4 5 kWh desde sólo 800 euros sin IVA!

Impacto económico: cifras de bajo coste 2024

Una batería residencial _LiFePO4 5 kWh = 800 € sin IVA (≈ 970 € con IVA). Un kit híbrido completo de 6 × 450 W + 5,6 kVA + batería de 5 kWh cuesta 2.800 euros, IVA incluido.

• Escenario sin batería:
• autoconsumo
• 35% → costes prosumidor + energía comprada ≈ 610
• €/año.
• AC-coupling LOAD: autoconsumo 70% → ahorro ≈ 520 €/año.

ROI: 2.800 € / 520 € ≈ 5,4 años; solo la batería se amortiza en 3-4 años.

Caso práctico: la familia Legrand

Casa de 4 personas, 6 kWp, híbrido Deye 5 kW + microinversor Astro-E TM-L800Mi 800 W. Desde el cambio a Micro Inv Entrada ON en GEN :

1. La batería de 10 kWh se carga antes de las 13 horas durante todo el verano.
2. El excedente de la tarde se vende (hasta 6 kW), ahorrando 215 euros en tres meses.
3. Importación de la red de 18 a 20 horas: 0,9 MWh/año en lugar de 2,2 MWh.

PREGUNTAS FRECUENTES

¿Qué solución debo elegir si no puedo tocar el cableado?

Elija GRID + contador RS-485: es prácticamente plug-and-play y el panel está intacto.

¿Debo activar la opción "Exportación cero TC"?

No. Este modo bloquea la exportación; en este caso, queremos vender una vez cargada la batería.

¿Es compatible el cambio de frecuencia de la TM-L800Mi?

Sí, reacciona a ± 2 Hz enviados por el Deye.

Tengo que declarar el contador RS-485 al operador de la red?

No. Es interno a la instalación y sólo se utiliza con fines de control.

¿Qué ocurre en caso de corte del suministro eléctrico?

En CARGA, el micrófono permanece activo mientras la batería/las cargas estén absorbiendo; en GEN, se detiene al apagarse el SOC %.
