DC-Schutzbox 250 A, zweipolig, für zwei Lithium-Batterien von Delong / Leapton

DC-Schutzbox 250 A, zweipolig, für Delong- und Leapton-Batterien – einbaufertig

Der 250-A-Schutzkasten für Delong- und Leapton-Batterienist eine schlüsselfertige Lösung zur Absicherung Ihrer Energiespeicheranlagen. Dieser Kasten bietet einen umfassenden zweipoligen Schutz, indem er gleichzeitig den Plus- und Minuspol isoliert, um maximale Sicherheit vor Überlastungen und Kurzschlüssen zu gewährleisten.

Lieferumfang

Dieser Schrank wird komplett, vorverkabelt und einbaufertig geliefert:

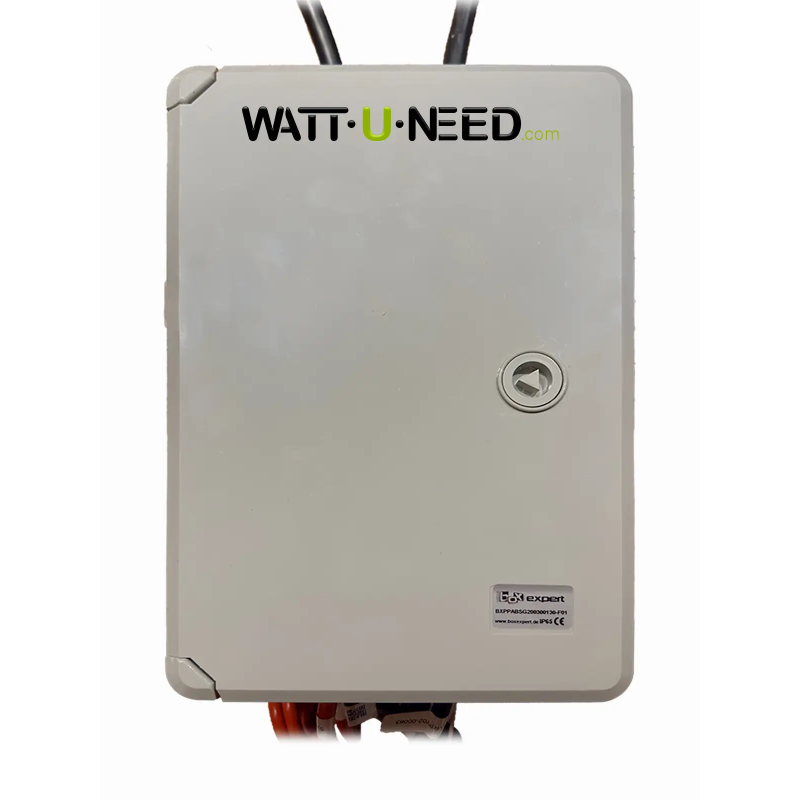

• IP65-Gehäuse: Robustes Gehäuse, das vollständigen Schutz vor Staub und Spritzwasser bietet.

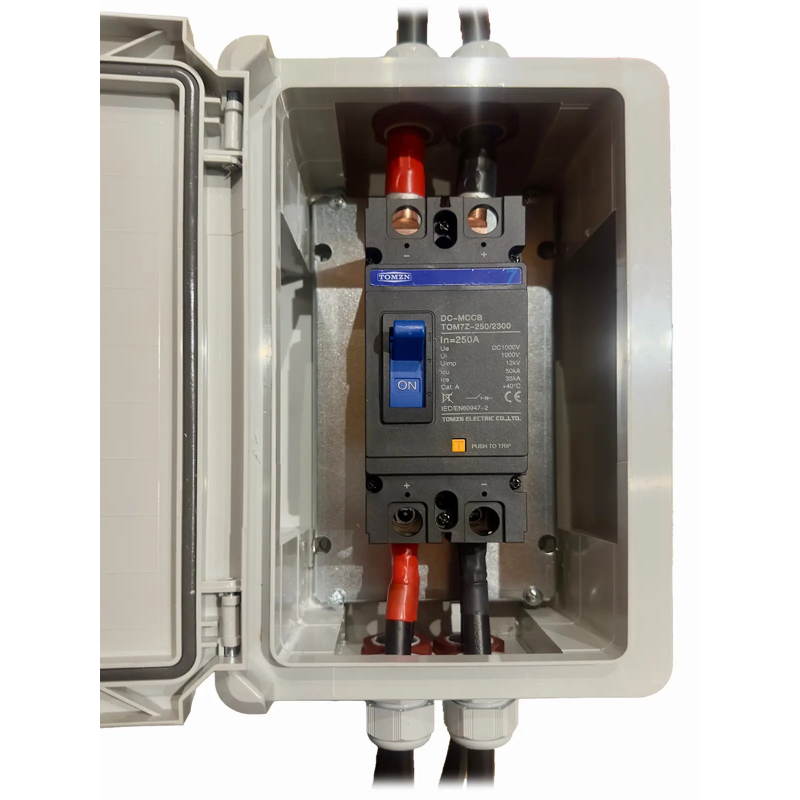

• Zweipoliger Leistungsschalter 2P 250 A DC 1000 V (TOMZN – TOM7Z): Das zentrale Sicherheitselement, das die gleichzeitige Trennung beider Pole ermöglicht.
• 2 Kabel à 95 mm² (1 m) mit Kabelschuhen: Sichere und optimierte Verbindung zum Wechselrichter.
• 4 Kabel à 50 mm² (1,50 m) mit Kabelschuhen: Hochleistungsverbindung zum Anschluss Ihrer Delong- oder Leapton-Batteriepacks an den Schaltkasten.

Funktionsweise des Schaltschranks

Der Schaltkasten ist dafür ausgelegt, den Gleichstrom zuverlässig zu zentralisieren und zu schützen:

• Die Delong- oder Leapton-Batterien werden über die 4 Kabel mit 50 mm² an den Schaltkasten angeschlossen .
• Zweipoliger Schutz: Der 2P-250A-Leistungsschalter wirkt auf beide Leitungen (+ und -) und stellt sicher, dass im Falle einer Unterbrechung kein Reststrom fließt.
• Die beiden 95 mm²-Kabel leiten die Energie anschließend stabil zum Wechselrichter weiter.

Sicherheitsprinzip: Durch die gleichzeitige Unterbrechung beider Pole bietet dieser zweipolige Schaltkasten eine echte galvanische Trennung und schützt den Benutzer sowie die Elektronik des Wechselrichters vor Isolationsfehlern.

Typische Anwendungen

• Privathaushalte oder gewerbliche Anlagen, die mit Lithium-Batterien von Delong und Leapton ausgestattet sind.
• Parallel geschaltete modulare Speichersysteme, die eine sichere Trennung erfordern.
• Unverzichtbarer zweipoliger Schutz für Hybrid-PV-Anlagen und netzferne Standorte.

Kompatible Hybrid-Wechselrichter

• WKS Evo Circle PRO 6,5 kW und WKS MAX II 10 kW
• Deye 3 kW bis 12 kW

Vorteile des Schaltkastens

• Zweipolige Sicherheit: Gleichzeitige Trennung von (+) und (-) für erhöhten Schutz.
• Schlüsselfertige Lösung: Schaltkasten, Kabel mit großem Querschnitt und Leistungsschalter im Lieferumfang enthalten.
• Schnelle Installation: Interne Klemmen und mit Kabelschuhen vorkonfektionierte Kabel.
• DC-Konformität: Speziell für hohe Gleichströme (250 A) kalibrierte Hardware.
• Sichere Wartung: Ermöglicht die vollständige Isolierung des Batterieparks bei Wartungsarbeiten.

Inbetriebnahme

1. Überprüfen Sie, ob sich der zweipolige Leistungsschalter in der Position OFF befindet.
2. Schließen Sie die 95-mm²-Kabel an die Batterieklemmen an.
3. Schließen Sie die 50-mm²-Kabel an die DC-Eingänge des Wechselrichters an.
4. Beachten Sie unbedingt die Polarität (+ rot, - schwarz) an den beiden Polen des Leistungsschalters.
5. Schalten Sie den Leistungsschalter auf ON, um die Anlage unter Spannung zu setzen.

Sicherheit und Wartung

• 2-poliger 250-A-Leistungsschalter: Rückstellbarer magnetischer und thermischer Schutz an beiden Polen.
• Optimierte Verkabelung: Querschnitte von 95 mm² und 50 mm², um Spannungsabfälle und Erwärmung zu minimieren.
• Schutzart IP65: Geeignet für technische Umgebungen (Batterieräume, Garagen).
• Wartung: Regelmäßige Überprüfung des Anzugs der Kabelschuhe und Test des Auslöseknopfes des Leistungsschalters.
