Schutzgehäuse 250 A für Pylontech-Batterie

Schutzgehäuse 250 A für Pylontech-Batterien – einbaufertig

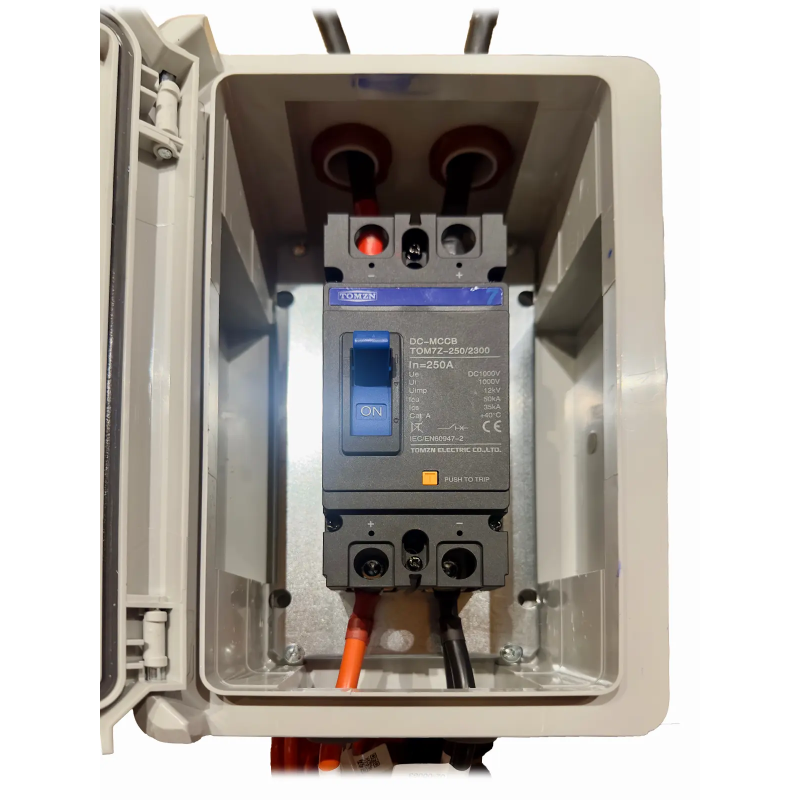

Der Schutzschrank 250A für Pylontech-Batterien ist eine schlüsselfertige Lösung zur Sicherung Ihrer Energiespeicheranlagen. Er wurde zum Schutz Ihrer Batterien und Wechselrichter entwickelt, zentralisiert den Gleichstrom und bietet maximalen Schutz vor Überlastung und Kurzschlüssen.

Inhalt des Gehäuses

Dieser Schrank wird komplett und einbaufertig geliefert:

• IP65-Gehäuse: Vollständiger Schutz vor Staub und Spritzwasser
• 2 Kabel mit 50 mm² und Kabelschuhen: Direkter Anschluss an den Wechselrichter
• Leistungsschalter 2P 250A DC1000V TOMZN - TOM7Z: Hauptschutz vor Überlastung und Kurzschluss
• 2 Paar Pylontech-Batteriekabel: Sichere Verbindung für Ihre Batteriepacks

Funktionsweise des Gehäuses

Der Schrank ist für den zuverlässigen Schutz und die Verteilung des Stroms ausgelegt:

• Die Pylontech-Batterien werden über die im Schrank mitgelieferten Kabel angeschlossen
• Der 2P 250A-Leistungsschalter schützt den gesamten Stromkreis vor Überlastung und Kurzschluss
• Die 50-mm²-Kabel ermöglichen einen direkten und sicheren Anschluss an den Wechselrichter

Prinzip: Der Strom aus den Batterien fließt durch den 250A-Leistungsschalter, bevor er den Wechselrichter versorgt, wodurch maximale Sicherheit und Schutz gewährleistet sind.

Typische Anwendungen

• Wohn- oder Gewerbeanlagen mit Pylontech US3000 / US5000-Batterien
• Modulare parallele Speichersysteme
• Umfassender Schutz für PV-Anlagen + Speicher oder Hybridanlagen

Vorteile des Schranks

• Schlüsselfertige Lösung: Gehäuse, Kabel und Leistungsschalter inklusive
• Schnelle und vereinfachte Installation
• Maximaler Schutz vor Überlastung und Kurzschluss
• Sichere Verbindung zu Wechselrichter und Batterien
• Geringerer Wartungsaufwand dank rückstellbarem Schutzschalter

Inbetriebnahme

1. Überprüfen Sie, ob der 250-A-Leistungsschalter auf OFF steht.
2. Schließen Sie die Batteriekabel an die Pylontech-Packs an.
3. Schließen Sie die 50-mm²-Kabel an den Wechselrichter an.
4. Beachten Sie die Polarität (+ rot, - schwarz).
5. Schalten Sie den Leistungsschalter in die Position ON und überprüfen Sie die ordnungsgemäße Funktion.

Weitere Informationen finden Sie in unserer Installationsanleitung für Pylontech-Batterien.

Sicherheit und Wartung

• 2P 250A-Leistungsschalter: rückstellbar, Überlast- und Kurzschlussschutz
• Kabel mit großem Querschnitt 50 mm²: Zuverlässige Verbindung und minimale Verluste
• IP65-Gehäuse: Vollständiger Schutz vor Staub und Spritzwasser
• Einfache Wartung: Sichtprüfung und regelmäßige Überprüfung des Schutzschalters
