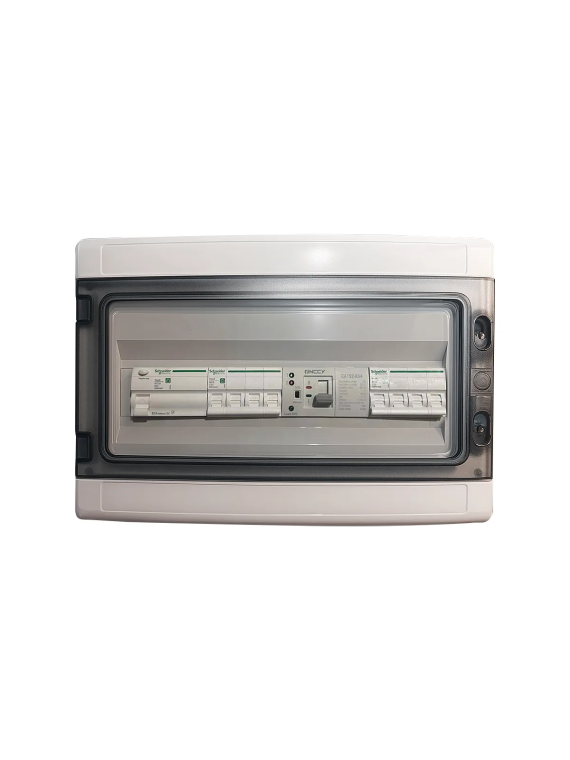

Dreiphasiger Umschaltkasten 400V 16A mit Steckdose

Dreiphasen-400V-16A-Wechselstromkasten mit Steckdosen – Schutz und Stromkontinuität

Der Dreiphasen-400V-16A-Wechselstromkasten mit 3 Steckdosen kombiniert Sicherheit, Zuverlässigkeit und Stromkontinuität für Ihre kritischen elektrischen Installationen. Er integriert einen ONCCY EATS2 4P 63A automatischen Umschalter, einen Resi9 4P 63A Fehlerstromschutzschalter (RCD) mit 300 mA Empfindlichkeit und zwei Resi9 4P 25A 400V C-Kennlinien-Leistungsschalter sowie drei 16 A Aufputz-Steckdosen und bietet eine vollständige und modulare Lösung für Wohn-, Büro- oder semi-industrielle Umgebungen.

Resi9 4P 63A Fehlerstromschutzschalter (RCD) mit 300 mA Empfindlichkeit

Der RCD schützt Personen und Geräte vor Stromleckagen. Mit einer Empfindlichkeit von 300 mA bietet er zuverlässigen Schutz für Ihre Dreiphaseninstallation und ergänzt die Sicherheit des Kastens.

Resi9 4P 25A 400V C-Kennlinien-Leistungsschalter

Diese Leistungsschalter ersetzen die Standard-16-A-Schalter und bieten effektiven Schutz gegen Überlastungen und Kurzschlüsse in den Hauptkreisen. Die C-Kennlinie und die Montage auf einer Hutschiene gewährleisten Sicherheit, Robustheit und eine vereinfachte Installation.

ONCCY EATS2 4P 63A Automatischer Umschalter

Der ONCCY EATS2 Umschalter gewährleistet kontinuierliche Stromversorgung, indem er automatisch zwischen einer Hauptquelle (Netz) und einer Notstromquelle (Batterie, Wechselrichter, Generator oder Solar) in weniger als 50 Millisekunden umschaltet. Diese ultraschnelle Umschaltung schützt empfindliche Geräte: Server, Photovoltaikanlagen mit Speicher, professionelle Gefrierschränke, medizinische Geräte oder Sicherheitsausrüstung.

Funktionsweise:

• Quelle A (Haupt): Stromnetz

• Quelle B (Notfall): Generator, Batterie oder autarke Solaranlage

Der Umschalter sorgt für vollständige und sichere Isolation der Stromkreise und verhindert eine gleichzeitige Verbindung beider Quellen.

Praktische Anwendungen:

• Hybride Photovoltaikanlagen

• USV- und Notstromsysteme

• Automatische Umschaltung für Generatoren

• Abgelegene oder semi-autonome Standorte

• Geschäfte und Büros, die kontinuierlichen Betrieb benötigen

Wesentliche technische Spezifikationen:

• Nennstrom: 6 bis 63 A

• Spannung: AC 110/220/400V, 50/60 Hz

• 4 Polig (Dreiphasen + Neutralleiter)

• Schaltzeit: < 50 ms

• Hutschienenmontage, kompakte Abmessungen (~90 mm)

• Über 8.000 garantierte Zyklen

• CE-zertifiziert

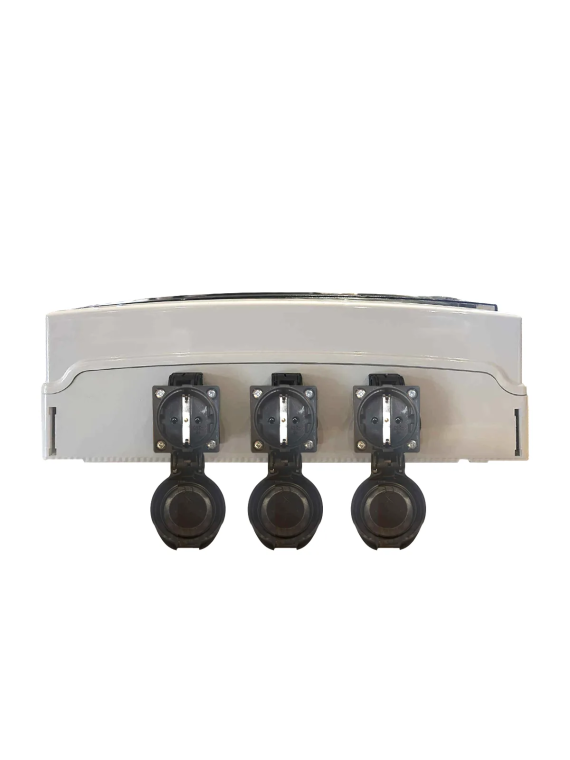

16 A Aufputz-Steckdosen – 250 V AC

Praktisch und sicher, diese drei Steckdosen verfügen über eine Schutzklappe, einen Schutzleiter, Schraubklemmen und Kindersicherung. Spritzwassergeschützt (IP44), ermöglichen sie den sicheren Anschluss mehrerer Geräte und eignen sich ideal für feuchte oder anspruchsvolle Umgebungen.

Hauptvorteile des Kastens

• Vollständiger Schutz vor Überlastungen und Kurzschlüssen dank modularer Leistungsschalter

• 4P 63A Differenzschutz gegen Stromleckagen

• Ultraschnelle, für Geräte nicht wahrnehmbare Umschaltung

• Vollständige Isolation der Quellen A und B

• Einfache Hutschienenmontage

• Hohe Zuverlässigkeit mit über 8.000 Zyklen

• Kompakt und modular, passt in alle Arten von Gehäusen

• Drei sichere Steckdosen zum Anschluss mehrerer Geräte

💡 Wattuneed-Tipp: Kombinieren Sie den automatischen Umschalter immer mit passenden Fehlerstromschutzschaltern und Leistungsschaltern, um eine sichere und optimale Installation zu gewährleisten, insbesondere bei hybriden Photovoltaiksystemen oder Generatoranlagen.

FAQ – Dreiphasen-400V-16A-Wechselstromkasten

1. Welche Komponenten sind in diesem Kasten enthalten?
Der Kasten enthält:

• Einen ONCCY EATS2 4P 63A automatischen Umschalter
• Einen Resi9 4P 63A Fehlerstromschutzschalter (RCD) mit 300 mA Empfindlichkeit
• Zwei Resi9 4P 25A 400V C-Kennlinien-Leistungsschalter
• Drei 16 A Aufputz-Steckdosen

Diese Kombination gewährleistet Schutz, Stromkontinuität und Sicherheit für Ihre elektrischen Installationen.

2. Welche Funktion hat der automatische Umschalter?
Der ONCCY EATS2 schaltet automatisch zwischen der Hauptquelle (Netz) und der Notstromquelle (Batterie, Wechselrichter, Generator oder Solar) in weniger als 50 Millisekunden um und gewährleistet eine kontinuierliche Stromversorgung für empfindliche Geräte.

3. Was schützt der 4P 63A 300 mA RCD?
Er schützt Personen und Geräte vor Stromleckagen in der Dreiphaseninstallation und bietet ergänzende Sicherheit zu den modularen Leistungsschaltern.

4. Welche Rolle spielen die Resi9 4P 25A modularen Leistungsschalter?
Sie schützen die Hauptkreise vor Überlastungen und Kurzschlüssen. Die C-Kennlinie und die Hutschienenmontage gewährleisten zuverlässigen Schutz und eine vereinfachte Installation.

5. Wie viele Steckdosen sind verfügbar und welche Eigenschaften haben sie?
Der Kasten verfügt über 3 Aufputz-Steckdosen 16 A mit Schutzleiter, Kindersicherung, Schraubklemmen und wasserdichter Klappe (IP44), geeignet für feuchte Räume und den Anschluss mehrerer Geräte.

6. Wo kann der Kasten installiert werden?
Er ist für den Innenbereich in trockenen oder geschützten feuchten Räumen vorgesehen und muss auf einer Hutschiene montiert werden.

7. Welche Wartung ist erforderlich?
Eine jährliche Sichtprüfung und ein halbjährlicher Schaltvorgangstest werden empfohlen. Mit über 8.000 garantierten Zyklen bietet dieser Kasten langfristige Zuverlässigkeit.

8. Kann der Kasten mit einem hybriden Photovoltaikwechselrichter verwendet werden?
Ja, er ist ideal für hybride Photovoltaiksysteme, USV-Anlagen und Installationen mit Generatoren und gewährleistet kontinuierliche Stromversorgung.

9. Wird der Kasten gebrauchsfertig geliefert?
Ja, er wird einsatzbereit zur Montage auf einer Hutschiene geliefert. Die Verkabelung muss von einem qualifizierten Elektriker durchgeführt werden, um Sicherheit zu gewährleisten.
