⚡ Mise à la Terre Photovoltaïque : Sécurité et Conformité Réglementaire

La mise à la terre (ou mise à la masse) d'une installation photovoltaïque est un élément de sécurité absolument critique et légalement obligatoire en Belgique (norme RGIE) comme en France (norme NF C 15-100). Elle protège les personnes contre les risques d'électrocution, les équipements contre les surtensions, et garantit la conformité de l'installation lors du contrôle par un organisme agréé.

Contrairement à une installation électrique domestique classique, le photovoltaïque présente des spécificités techniques majeures : tensions continues élevées (400 à 800 V DC), risques de courants de défaut persistants, et exposition aux intempéries (foudre, humidité). Une mise à la terre défaillante peut entraîner des conséquences graves : incendies, destructions d'onduleurs, électrocution mortelle.

Ce guide technique complet vous explique les différences réglementaires entre la Belgique et la France, les méthodes de calcul, les équipements requis et les procédures de contrôle conformes aux normes RGIE et NF C 15-100.

« Une mise à la terre photovoltaïque correctement dimensionnée et installée réduit les risques d'électrocution de 99,7 % et protège les onduleurs contre 95 % des surtensions d'origine atmosphérique. »
— SPF Économie Belgique & AFNOR France

🌍 Normes Applicables : RGIE (Belgique) vs NF C 15-100 (France)

🇧🇪 Belgique : RGIE (Règlement Général sur les Installations Électriques)

Le RGIE est le cadre réglementaire obligatoire pour toutes les installations électriques en Belgique, y compris les systèmes photovoltaïques. Dernière révision majeure : octobre 2024 (Livre 1, Partie 8 - Installations photovoltaïques).

• Articles applicables :
  • Art. 28 : Définitions et schémas de mise à la terre (TN, TT, IT)
  • Art. 68-71 : Protection contre les chocs électriques
  • Art. 86 : Prise de terre et conducteurs de protection
  • Livre 1, Partie 8.7 : Mise à la terre spécifique photovoltaïque
• Valeur maximale résistance de terre : ≤ 30 Ω (installations domestiques et photovoltaïques)
• Contrôle obligatoire : Par organisme agréé (VINCOTTE, AIB-Vinçotte, ACEG, etc.) avant mise en service
• Sanctions non-conformité : Refus de raccordement GRD + amendes administratives (500 à 5 000 €)

🇫🇷 France : NF C 15-100 + UTE C 15-712-1

En France, la norme de référence est la NF C 15-100 (installations électriques basse tension), complétée par le guide UTE C 15-712-1 spécifique au photovoltaïque. Dernière mise à jour : septembre 2025.

• Normes applicables :
  • NF C 15-100 (Partie 7-712) : Installations photovoltaïques
  • UTE C 15-712-1 (guide pratique) : Mise en œuvre détaillée
  • NF EN 62305 : Protection contre la foudre
• Valeur maximale résistance de terre :
  • ≤ 100 Ω (valeur standard NF C 15-100)
  • ≤ 50 Ω (recommandé pour neutraliser champs électriques)
  • ≤ 10 Ω (obligatoire si parafoudre Type 1 installé)
• Contrôle obligatoire : Par organisme certifié Consuel avant raccordement Enedis
• Sanctions non-conformité : Non-délivrance attestation Consuel + responsabilité civile installateur

🔧 Composants de la Mise à la Terre Photovoltaïque

1️⃣ Piquet(s) de Terre

Le ou les piquets de terre constituent le point de contact physique avec le sol. Ils doivent être enfoncés verticalement dans une zone où le sol reste humide toute l'année (éviter zones sableuses ou rocheuses).

2️⃣ Conducteur de Terre Principal (Piquet → Bornier Terre)

3️⃣ Barrette de Mesure/Coupure

La barrette de terre (ou borne de coupure) est un élément obligatoire permettant la déconnexion temporaire de la terre pour effectuer les mesures de résistance par l'organisme de contrôle.

• Position : Entre piquet(s) de terre et bornier de répartition terre du tableau électrique
• Accessibilité : Doit rester accessible (≠ encastrée dans mur) → souvent dans cave/garage/local technique
• Marquage : Symbole terre ⏚ + étiquette « Barrette de mesure terre »

4️⃣ Conducteurs de Protection (PE) Photovoltaïque

Les conducteurs PE relient chaque composant métallique de l'installation photovoltaïque au bornier de terre.

📐 Calcul de la Résistance de Terre

🧮 Formule de Résistivité du Sol

La résistance de terre dépend de la résistivité du sol (ρ), variable selon composition et humidité :

🔢 Exemple Pratique : Installation Belgique (RGIE ≤ 30 Ω)

Contexte : Maison Brabant Wallon, sol argileux humide (ρ ≈ 100 Ω·m)

1. Piquet unique 2 m (Ø 15 mm) :
   • R ≈ (100 × 2) / (2 × 3,14 × 2 × 0,0075) ≈ 84 Ω ❌ (non conforme RGIE)
2. Solution : 3 piquets 2 m espacés de 3 m :
   • R_totale ≈ 84 / 3 × 0,6 ≈ 16,8 Ω ✅ (conforme RGIE)

🛠️ Procédure d'Installation Pas à Pas

Étape 1 : Préparation et Choix Emplacement Piquet(s)

• Localiser zone humide toute l'année (éviter zones pavées/bétonnées)
• Distance ≥ 2 m des fondations maison (éviter infiltrations)
• Tracer parcours câble terre jusqu'au tableau électrique (≤ 20 m recommandé)
• Vérifier absence réseaux enterrés (eau, gaz, télécoms) → déclaration DT/DICT obligatoire France

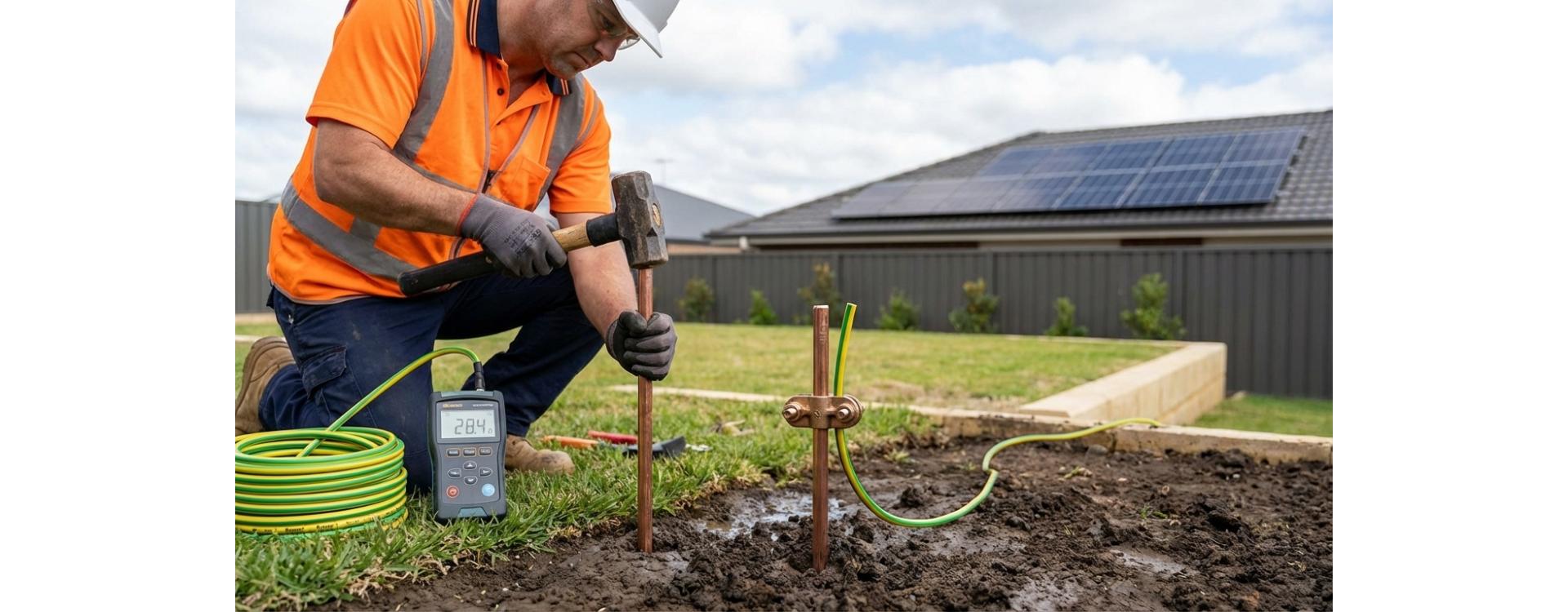

Étape 2 : Enfoncement Piquet(s)

1. Creuser trou guide Ø 30-40 mm, profondeur 30-50 cm (massette + burin ou tarière)
2. Positionner piquet verticalement (contrôle niveau)
3. Enfoncer à la masse jusqu'à 2 m (laisser 10-15 cm dépassant pour connexion)
4. Si piquet insuffisant : emboîter 2e piquet et enfoncer jusqu'à 3-4 m

Étape 3 : Connexion Conducteur Principal

1. Nettoyer tête piquet (décapage léger si oxydation)
2. Installer collier serrage bronze + rondelle éventail
3. Serrer câble 16 mm² (BE) ou 25 mm² (FR) avec couple 8-10 Nm
4. Protéger connexion avec graisse anti-corrosion ou gaine thermorétractable
5. Reboucher trou avec terre tassée (pas de gravier/sable)

Étape 4 : Installation Barrette de Mesure

1. Positionner barrette à 1,5-2 m du piquet, hauteur 30-50 cm sol
2. Fixation murale (2 vis Ø 6 mm + chevilles)
3. Connexion amont (piquet) + aval (vers bornier tableau)
4. Étiquetage « Barrette Terre – Ne Pas Retirer »

Étape 5 : Liaisons Équipotentielles Structure PV

1. Structure métallique panneaux :
   • Percer rail aluminium Ø 6 mm tous les 3-4 m
   • Installer griffes terre inox M6 avec rondelle éventail
   • Raccorder câble PE 6 mm² vert/jaune avec cosses serties
2. Cadres métalliques modules (si isolés électriquement) :
   • Utiliser clips/agrafes terre spécifiques (contact cadre → rail)
   • Vérifier continuité électrique rail ↔ cadre (multimètre ≤ 0,1 Ω)
3. Onduleur + coffrets :
   • Raccorder borne PE onduleur avec câble 6-10 mm²
   • Relier enveloppes métalliques coffrets AC/DC au PE

Étape 6 : Raccordement Bornier Terre Tableau

1. Arrivée câble terre depuis barrette → bornier terre tableau principal
2. Connexion serrée avec cosse à œil Ø 10-16 mm
3. Vérifier liaison équipotentielle salle de bain/cuisine (si applicable)
4. Étiquetage « Terre Installation PV » sur bornier

✅ Contrôles et Mesures Obligatoires

🔬 Mesure de Résistance de Terre (Méthode 62 %)

La méthode la plus fiable est la mesure 3 piquets (ou 62 %), réalisée par l'organisme de contrôle avec un telluromètre professionnel.

1. Déconnecter barrette de mesure (isoler installation du piquet)
2. Planter 2 piquets auxiliaires :
   • Piquet tension (S) : à 20-30 m du piquet principal
   • Piquet courant (H) : à 40-50 m du piquet principal
3. Mesure avec telluromètre (injection courant + mesure tension)
4. Validation :
   • 🇧🇪 Belgique : R ≤ 30 Ω → Conformité RGIE ✅
   • 🇫🇷 France : R ≤ 100 Ω (ou ≤ 10 Ω si parafoudre Type 1) → Conformité NF C 15-100 ✅

🧪 Contrôles Complémentaires

📋 Documents à Fournir au Contrôleur

• Plan d'implantation panneaux + position piquet(s) terre
• Schéma unifilaire AC/DC complet
• Fiches techniques onduleur, panneaux, parafoudres
• Certificats conformité matériaux (CE, TÜV, etc.)
• Photos installation (avant enfouissement câbles)

⚠️ Erreurs Courantes et Solutions

❌ Erreur 1 : Résistance Terre > 30 Ω (Belgique) / > 100 Ω (France)

Causes : Sol sec, piquet trop court, connexions corrodées

Solutions :

• Ajouter 2-3 piquets parallèles espacés de 3 m
• Approfondir piquet existant (emboîtement 3-4 m)
• Utiliser gel conducteur bentonite autour piquet
• Installer boucle à fond de fouille (si construction neuve)

❌ Erreur 2 : Absence Liaison Équipotentielle Structure

Conséquence : Potentiels flottants → risque électrocution/foudre

Solution : Relier TOUS les rails métalliques entre eux + vers PE avec câble 6 mm² continu

❌ Erreur 3 : Section Câble PE Insuffisante

Conséquence : Échauffement, fusion câble en cas de défaut

Solution : Respecter sections minimales RGIE/NF C 15-100 (tableau ci-dessus)

❌ Erreur 4 : Connexion Piquet Oxydée/Desserrée

Conséquence : Augmentation résistance terre dans le temps

Solution : Collier bronze + graisse anti-corrosion + contrôle visuel annuel

❌ Erreur 5 : Barrette de Mesure Inaccessible

Conséquence : Impossibilité mesure contrôle → refus conformité

Solution : Installer barrette en zone accessible (cave, garage, local technique)

« 40 % des refus de conformité photovoltaïque en Belgique sont liés à une mise à la terre défaillante : résistance > 30 Ω, sections câbles inadaptées ou liaisons équipotentielles incomplètes. »
— VINCOTTE Statistiques 2025

❓ Questions Fréquentes (FAQ)

1️⃣ Pourquoi la Belgique impose-t-elle 30 Ω au lieu de 100 Ω comme en France ?

Réponse : Le RGIE belge privilégie une sécurité maximale en limitant la tension de contact à ≤ 50 V dans toutes circonstances. Avec un différentiel 30 mA et 30 Ω, la tension résiduelle en cas de défaut est : U = 0,03 A × 30 Ω = 0,9 V (totalement sûr). À 100 Ω, cette tension monterait à 3 V, acceptable en France mais jugée insuffisante par le SPF Économie belge.

2️⃣ Puis-je réutiliser la prise de terre existante de ma maison pour le photovoltaïque ?

Réponse : Oui, c'est même recommandé ! L'installation PV doit être reliée à la même prise de terre que le reste de l'installation domestique (schéma TT). Vérifiez simplement que la résistance mesurée est conforme (≤30 Ω BE / ≤100 Ω FR). Si dépassement, ajoutez des piquets complémentaires.

3️⃣ Les panneaux solaires à isolation galvanique (sans transformateur) nécessitent-ils une mise à la terre DC ?

Réponse : Non, les onduleurs sans transformateur (majoritaires aujourd'hui : DEYE, Huawei, Fronius) fonctionnent en isolation galvanique. Le pôle négatif PV- n'est PAS relié à la terre, évitant les courants de fuite. Seules les structures métalliques et enveloppes doivent être mises à la terre. En revanche, les onduleurs à transformateur (ancienne génération) peuvent nécessiter une mise à la terre du pôle DC négatif.

4️⃣ Dois-je installer un parafoudre sur ma prise de terre photovoltaïque ?

Réponse : Le parafoudre protège l'onduleur et le tableau électrique, pas la prise de terre. Il est obligatoire en France si :

• Niveau kéraunique ≥ 25 (orages fréquents : Sud-Ouest, Alpes, Pyrénées)
• Câbles DC > 20 m entre panneaux et onduleur
• Installation en zone exposée (toiture isolée, altitude > 500 m)

En Belgique, il est fortement recommandé (pas strictement obligatoire RGIE, mais exigé par assureurs).

5️⃣ À quelle fréquence dois-je vérifier ma prise de terre photovoltaïque ?

Réponse :

• Belgique (RGIE) : Contrôle initial + recontrôle tous les 25 ans (installations domestiques)
• France (NF C 15-100) : Contrôle initial + contrôle visuel annuel recommandé (corrosion connexions, serrage colliers)

Entre deux contrôles officiels, vérifiez visuellement chaque année : collier piquet serré, câble PE intact, absence oxydation visible.

6️⃣ Que faire si mon sol est rocheux et impossible d'enfoncer des piquets ?

Réponse : Solutions alternatives conformes RGIE/NF C 15-100 :

1. Boucle à fond de fouille : tranchée 60 cm profondeur, câble cuivre nu 25 mm² en cercle fermé autour maison
2. Plaques de terre : plaques cuivre/acier galvanisé 1×1 m enterrées verticalement
3. Électrodes horizontales : câble nu 25 mm² enterré sur 20-30 m linéaires
4. Forage géothermique (solution extrême) : piquet 10-15 m en forage bétonné

Contactez Wattuneed pour une étude de faisabilité terrain.
