Autonomes Photovoltaik-Set Klasse 2
6.360,07 €
Inklusive Steuer
config-ac-20 pan-10kva
0712971139848
Solar-Set zur Eigenverbrauchsnutzung mit Speicher: Energieunabhängigkeit
Erzeugen Sie Ihren eigenen Strom und senken Sie Ihre Rechnung!
Dieses vollständige Solarpaket ermöglicht Ihnen die Energieautonomie. Mit seinen 20 leistungsstarken Solarmodulen und dem Hybridwechselrichter WKS Evo Circle fangen Sie Sonnenenergie ein und speichern sie in Pylontech-Lithiumbatterien für eine optimierte Nutzung, auch nachts.
Hauptvorteile:
- Energieautonomie: Nutzen Sie Ihren eigenen Strom und reduzieren Sie Ihre Abhängigkeit vom Netz.
- Garantierte Einsparungen: Erzielen Sie erhebliche Einsparungen bei Ihrer Stromrechnung.
- Einfache Installation: Der Wechselrichter benötigt keinen Netzanschluss.
- Moderne Technologie: TOPcon bifaziale Solarmodule und Lithiumbatterien für maximale Effizienz.
Warum dieses Set wählen?
- Umweltfreundlich: Reduzieren Sie Ihre Umweltbelastung.
- Kosteneffektiv: Amortisieren Sie Ihre Investition schnell durch Energieeinsparungen.
- Anpassbar: Maßgeschneidert für Ihre spezifischen Bedürfnisse.
Geschätzte Produktion :
Mit diesem Bausatz können Sie durchschnittlich 9 790 kWh Strom pro Jahr erzeugen (Schätzung für Zentralfrankreich bei einer Leistung von 445wp pro Panel). Bei einem Einspeisetarif von 0,30 € pro kWh können Sie pro Jahr etwa 2 937 € einsparen.
Kontaktieren Sie uns für eine individuelle Beratung!

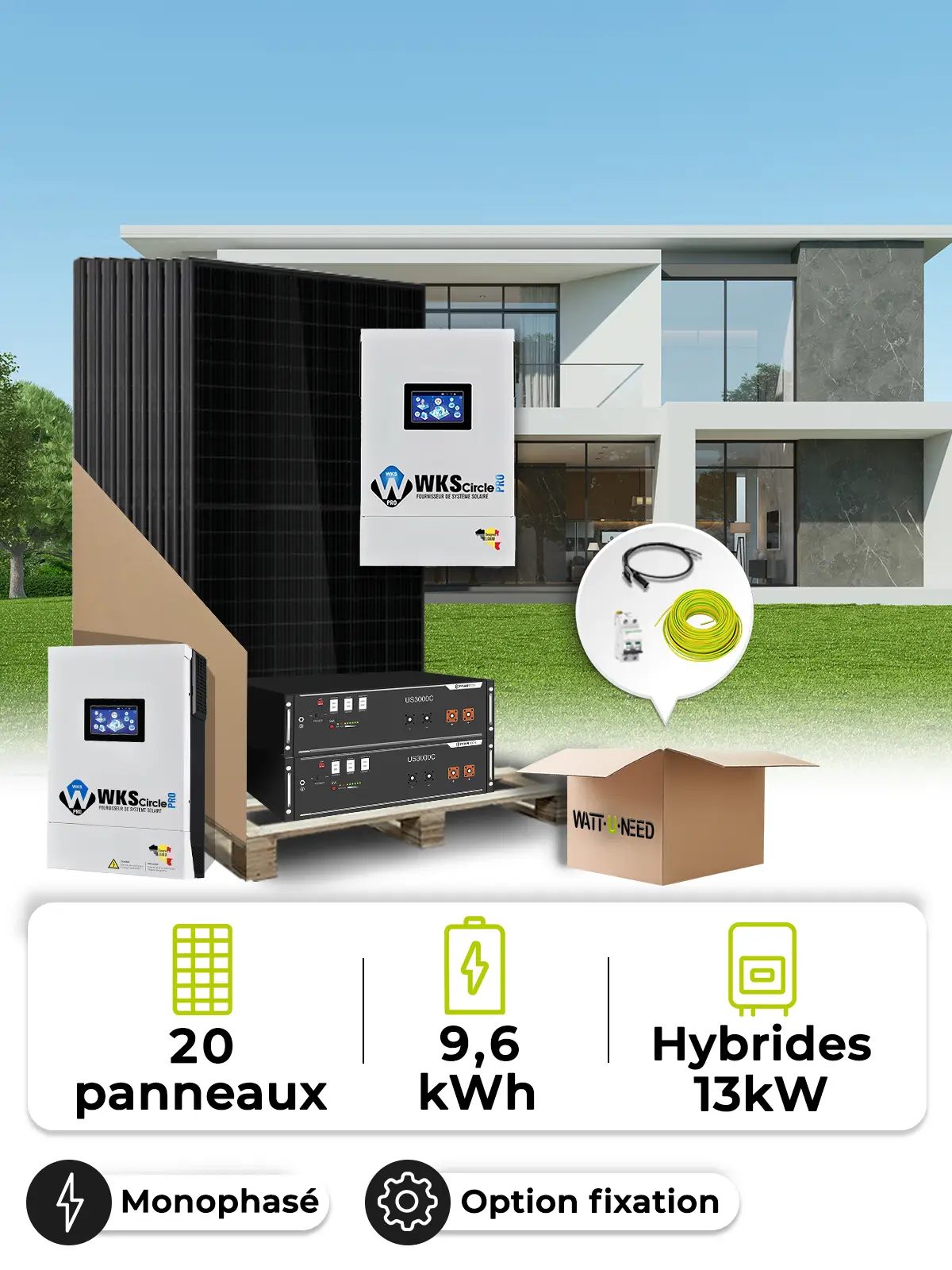

Dieser Bausatz enthalt
- 20XHT-SAAE Jupiter 450W Bifacial N-Type TOPCon | Hochleistungs-Solarpanel Full Black Premium

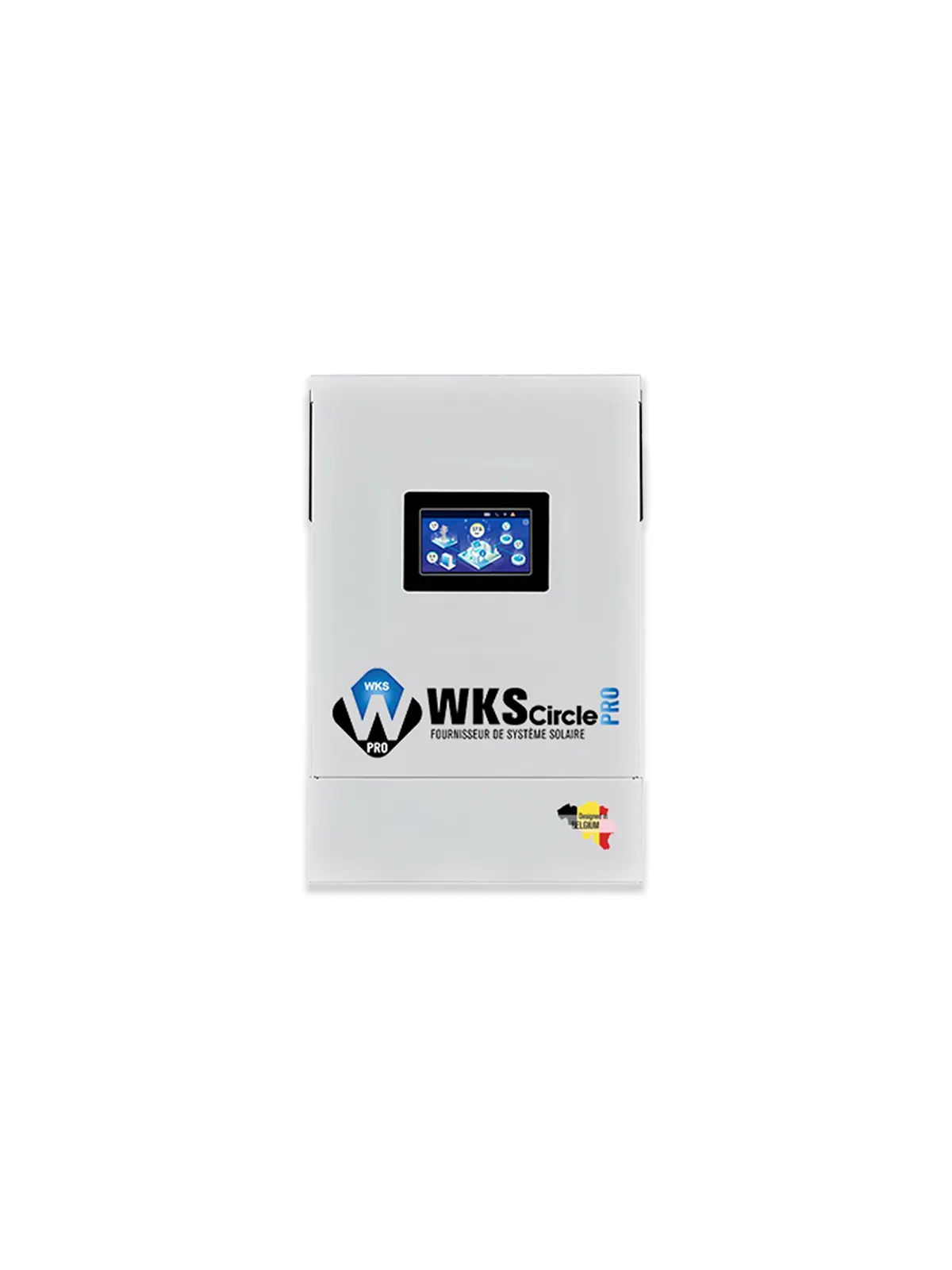

- 2XHybrid-Wechselrichter WKS Evo Circle 5,6 kVA 48V | Leistung und Zuverlässigkeit
- 2X2X4mm2 solar cable with MC4 type (sold per metre)
- 1XErdungskabel 6mm² (als Meterware verkauft)
- 1XWaterproof legrand 12 modules box
- 4XSchneider single-phase 25A circuit breaker
- 1XDifferential switch type A 2P 63A 300ma
- 1Xcopy of Schneider mono 40A circuit breaker
- 2XZJBENY DC-Ableiterkasten einfach 1 Eingang und 1 Ausgang 1000V 32A
- 20XRayvolt Erdungsclip

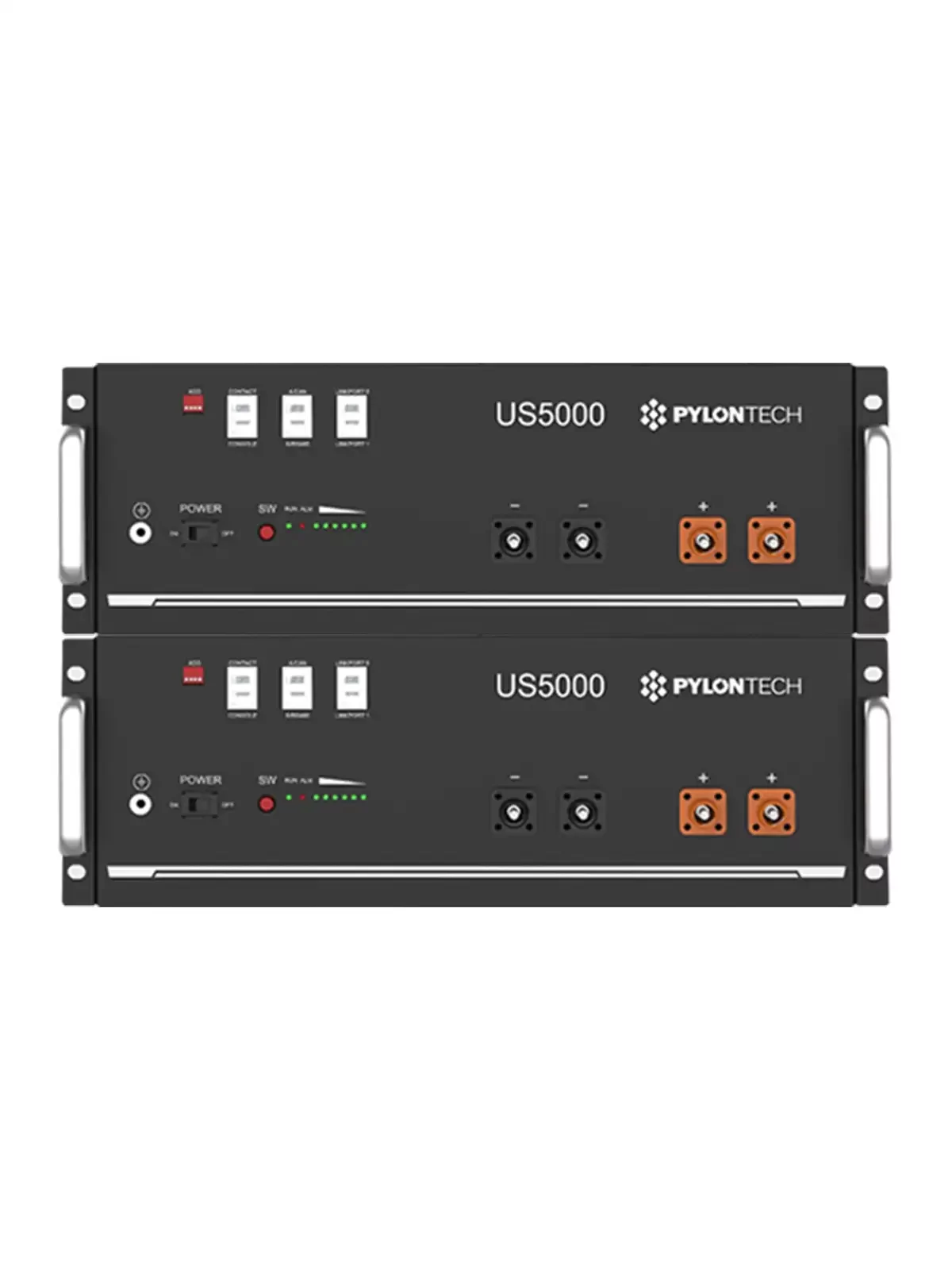

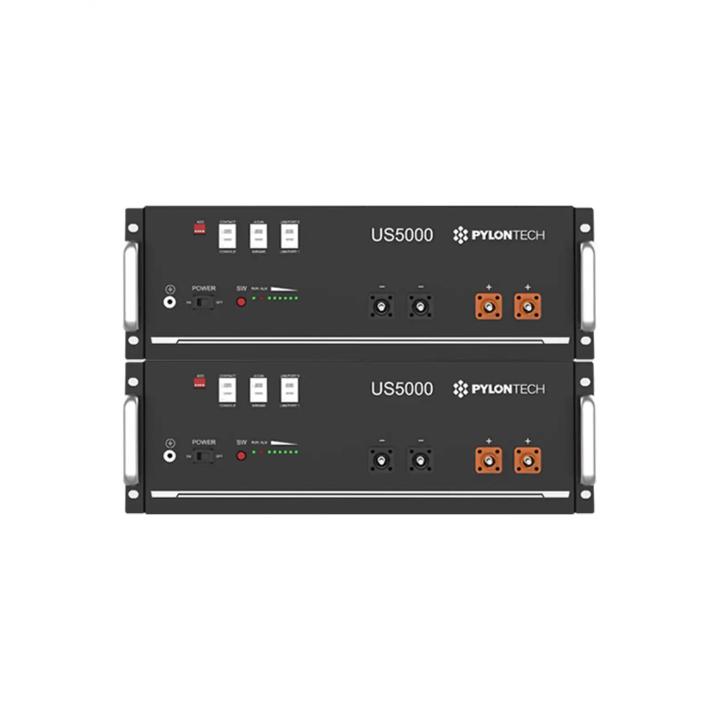

- 2XPylontech US5000 Lithium Akku - 4.8kWh | Hohe Leistung
- 2XBatterieanschlusskabel Pylontech
- 2XWKS / Pylontech Communication Cable
Wählen Sie Produkte aus den folgenden Abschnitten

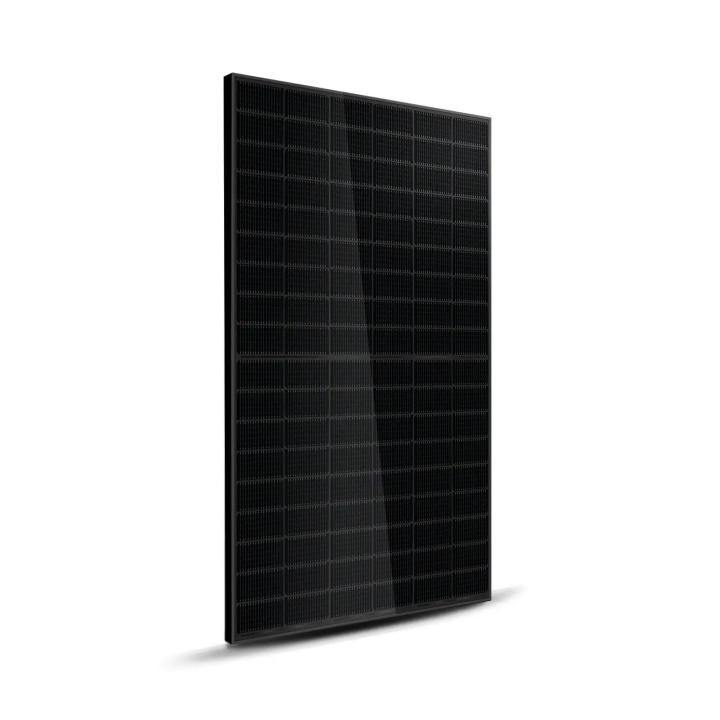

HT-SAAE Jupiter 450W Bifacial N-Type TOPCon | Hochleistungs-Solarpanel Full Black Premium
Preis pro Einheit
84,95 € (Steuer inkl.)
84,95 € (Steuer inkl.)

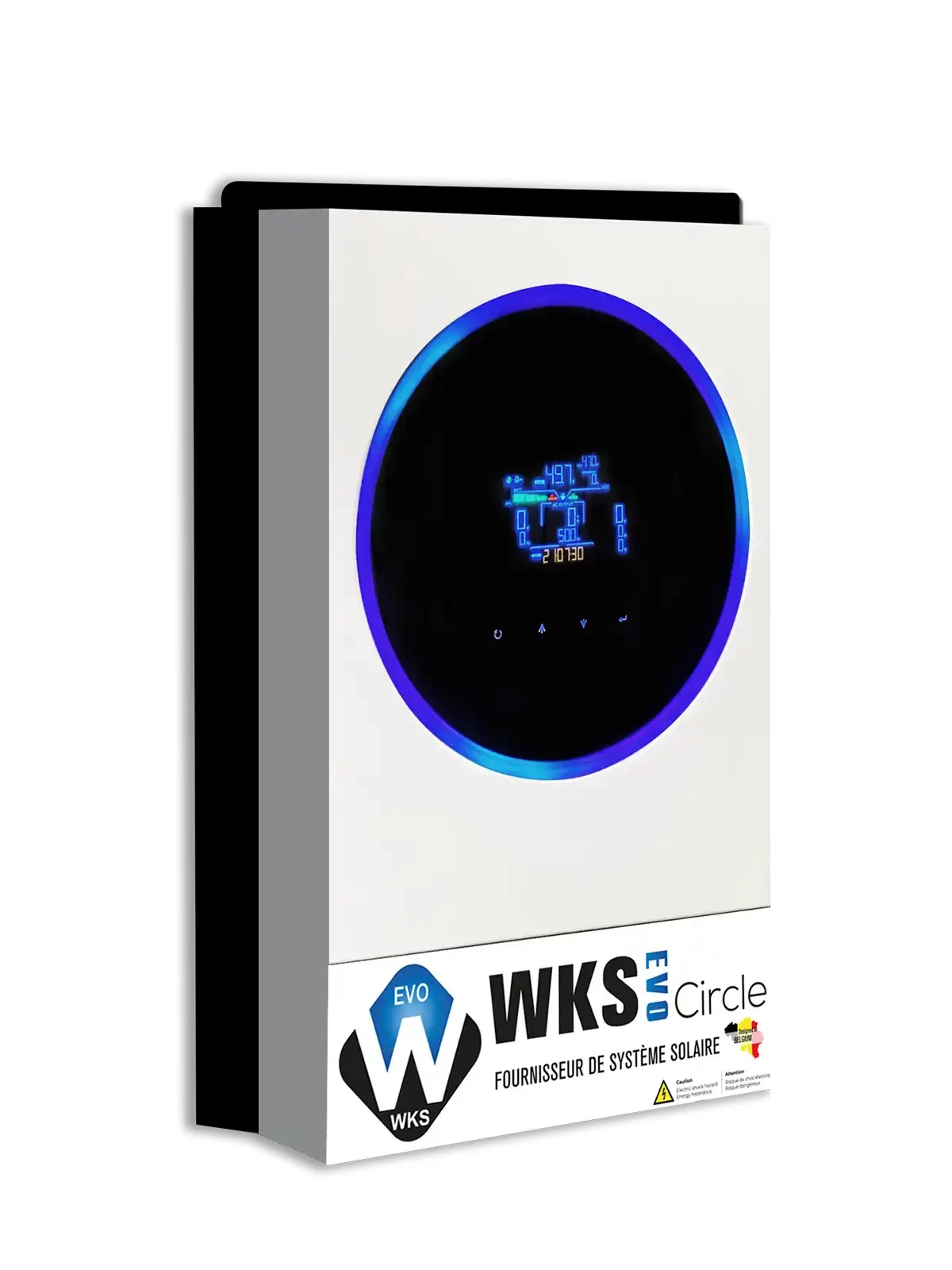

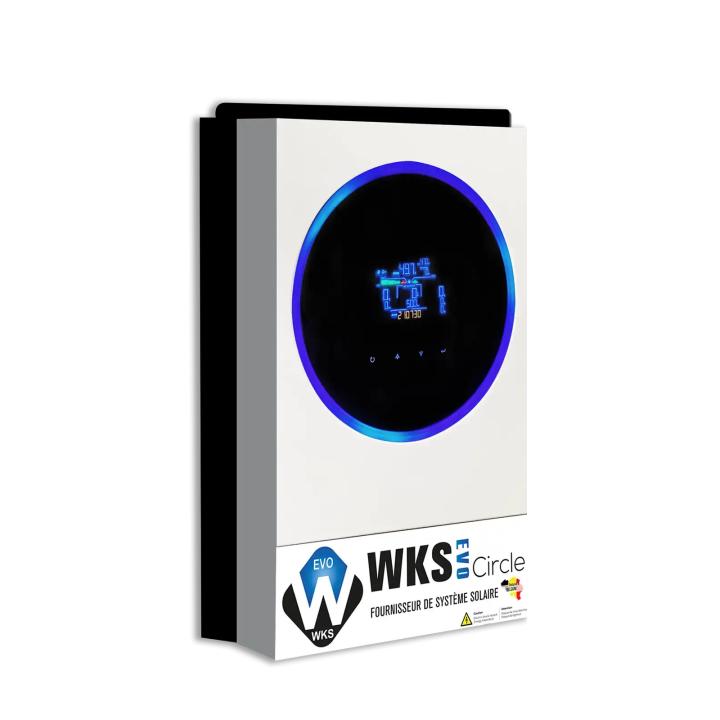

Hybrid-Wechselrichter WKS Evo Circle 5,6 kVA 48V | Leistung und Zuverlässigkeit
Preis pro Einheit
840,95 € (Steuer inkl.)
840,95 € (Steuer inkl.)
2X4mm2 solar cable with MC4 type (sold per metre)
Preis pro Einheit
78,09 € (Steuer inkl.)
78,09 € (Steuer inkl.)
Cable length
ZJBENY DC-Ableiterkasten einfach 1 Eingang und 1 Ausgang 1000V 32A
Preis pro Einheit
147,29 € (Steuer inkl.)
147,29 € (Steuer inkl.)
Ihr Bedarf, unsere Auswahl
Speichern Sie Ihre überschüssige Solarproduktion für den späteren Gebrauch, machen Sie sich vom Netz unabhängig.

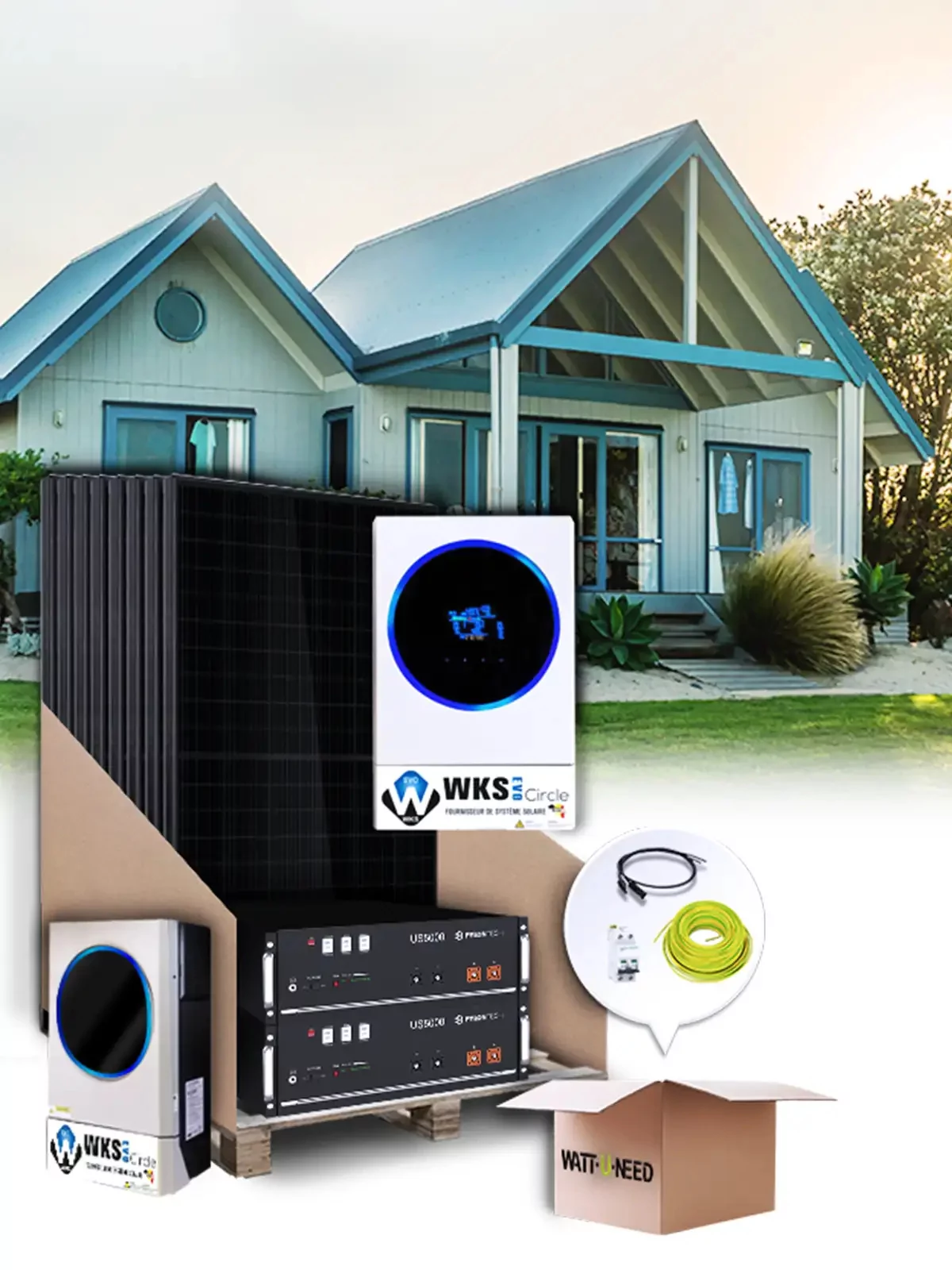

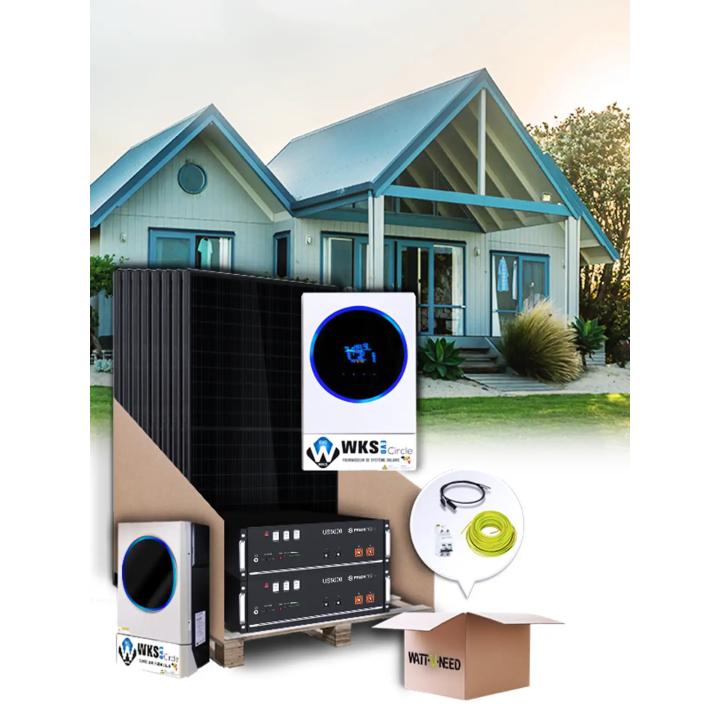

Die Grundausstattung des Kits besteht aus 20 Solarmodulen, zwei einphasigen Wechselrichtern WKS EVO Circle 5.6 kVA, den Solarkabeln, um die Module mit dem Wechselrichter zu verbinden, das Montagesystem für die Module ist optional erhältlich. (Das Montagesystem sowie die Verkabelung und Schutzvorrichtungen sind modifizierbar, um Ihren Bedürfnissen zu entsprechen).
Alle unsere Kits sind konfigurierbar. In den Optionen können Sie auf das Produkt klicken, um ein anderes Modell auszuwählen, oder die Mengen ändern, um das Kit an Ihre Bedürfnisse anzupassen. Sie können auch die Details der gewählten Produkte direkt unter dem Preis sehen.
Vorteile
Autonomie und Einsparungen
Ermöglicht Energieautonomie: Der Bausatz erzeugt und speichert Ihren eigenen Strom, wodurch Ihre Abhängigkeit vom Stromnetz erheblich verringert wird.
Geschätzte Produktion von ca. 9.790 kWh/Jahr in Zentralfrankreich, mit potenziellen Einsparungen von ca. 2.937 € pro Jahr bei 0,30 €/kWh.
Modularität
Besteht aus 20 Modulen, zwei Wechselrichtern und zwei Batterien: skalierbare Konfiguration mit anpassbaren Montageoptionen, Kabeln und Schutzvorrichtungen.
Fähigkeit zur schrittweisen Trennung vom Netz oder zur Nutzung als Notstromversorgung mit Generator.
Einfache, schlüsselfertige Installation.
Lieferung mit Kabeln, Schutzvorrichtungen (Leistungsschalter, Fehlerstromschutzschalter, Blitzableiter), wasserdichtem Gehäuse... einfach zu installieren ohne große Bauarbeiten.
Je nach Bedarf modulierbar (z. B. optionales Montagesystem).
 |
Wichtiger Hinweis für unsere Kunden in Belgien: Beim Kauf jeder Pylontech US5000 Lithiumbatterie wird eine Umweltabgabe von 114,73 € zzgl. MwSt. erhoben. |
Solarpaneele
Dieses Panel wurde aus den neuesten Technologien ausgewählt und bietet eine unübertroffene Effizienz.
Weitere Informationen finden Sie in der Produktbeschreibung in unserem Abschnitt über Solarpaneele.
Und vergessen Sie nicht: Wir bieten Ihnen die Flexibilität, das Panelmodell nach Ihren Wünschen zu wählen.
Wir laden Sie ein, sich unseren Solargenerator-Simulatoranzusehen , um genau zu ermitteln, wie hoch Ihr Solarertrag sein wird.
Verschiedene Arten von Zellen
|
Perc |
N-Type |
HJT |
|
|
Wirkungsgrad |
Ca. 19-22% | Ca. 20-23% | Etwa 21-24% |
|
Kosten |
Mäßig | Hoch | Sehr hoch |
|
Temperaturkoeffizient |
Ca. -0.3 bis 0.4% pro °C | Etwa -0.3% Pro °C | Etwa -0.2% pro °C |
|
Jährliche Degradation |
Etwa 0.5 - 07% | Etwa 0.4 - 0.5% | Weniger als 0.5% |
|
Haltbarkeit |
Gut | Sehr gut | Hervorragend |
Hybrid-Wechselrichter: WKS Evo Circle vs. WKS Evo MAX II.
Wählen Sie den richtigen Wechselrichter für Ihre Bedürfnisse:
 |
 |
|
| Der WKS Evo Circle 5,6 kVA 48V ist ein kompakter, leistungsstarker und vernetzter Hybrid-Wechselrichter, der intelligentes Solarenergiemanagement, hohe Zuverlässigkeit, Benutzerfreundlichkeit und Skalierbarkeit vereint. Er stellt eine praktische und moderne Lösung für Hausinstallationen dar, die Energieautonomie anstreben. |
Der WKS Evo MAX II 10 kVA 48 V ist ein hochleistungsfähiger, skalierbarer Solar-Hybrid-Wechselrichter für Wohnanlagen mit hohem Bedarf oder Semi-Kollektivanlagen. Er zeichnet sich durch seine hohe Leistung, seine betriebliche Flexibilität und seine intelligenten Schnittstellen aus. |
Vergleichende Tabelle
Eine Sammlung von Videos, um alles zu verstehen
Entschlüsseln Sie die Infos von Wechselrichtern, um die richtige Wahl zu treffen.Pylontech Lithium-Batterien
Wählen Sie die richtige Batterie für Ihre Bedürfnisse:
Wir haben uns aus mehreren Gründen für Pylontech Lithiumbatterien entschieden: - Auf bis zu 10 Jahre verlängerbare Produktgarantie ; Wir bieten zwei verschiedene Kapazitäten an. Sie sind untereinander kompatibel. |
Vergleichende Tabelle
Empfohlene Verwendungszwecke
Dieser Bausatz eignet sich besonders für mehrere Situationen:
Kleines Haus außerhalb des Netzes oder in isolierter Lage (Chalet, Nebengebäude, Anbau...).
An das Netz angeschlossenes Haus, um den Verbrauch des Netzes schrittweise zu reduzieren oder als Notstromversorgung zu dienen.
Energiesicherheit: Ideale Ergänzung bei Stromausfall oder Netzausfall, insbesondere in Kombination mit einem Generator.
Besondere Informationen Belgische Kunden - Bebat-Steuer
Im Rahmen unseres Engagements für die Einhaltung gesetzlicher Vorschriften und die Verantwortung für die Umwelt in Belgien möchten wir unsere Kunden darüber informieren, dass beim Kauf einer Pylontech US5000 Batterie eine obligatorische Umweltabgabe fällig wird.
Für jede gekaufte Batterie muss ein Betrag von 114,73 € zzgl. MwSt. als direkter Beitrag an Bebat, die für die Verwaltung von Batterien und Akkumulatoren in Belgien zuständige Organisation, hinzugefügt werden. Diese Maßnahme steht im Einklang mit den geltenden belgischen Umweltgesetzen.
Wichtiger Hinweis: Beim Kauf von Lithiumbatterien fügen Sie bitte das entsprechende Produkt "Umweltbeitrag Bebat Pylontech US5000" entsprechend der Anzahl der von Ihnen bestellten Batterien hinzu. Andernfalls werden wir den Betrag nach dem Kauf neu berechnen und in Rechnung stellen.
Diese Steuer gilt nur für belgische Kunden.
Schema für den einphasigen Anschluss
Anschluss an den Wechselrichter WKS EVO Circle
config-ac-20 pan-10kva
Datenblatt
- Typ des Solarsets
- Kit 230V AC avec batterie
- Leistung Wechselrichter
- 10000VA
- Spannung Ausgang des Sets
- 230V
- Art des Bedarfs
- Off-grid
- Lagerung des Akkus
- With storage
- Windkraftanlage
- Without
- Anzahl der Panels
- 20 panels
- Voltage
- 230V
- Akku
- Kit with battery
- Panel-Typ
- Rigids
- Netzrückspeisung
- off-grid
Spezifische Referenzen
- upc
- 712971139848
- ean13
- 0712971139848
Neu
MCU-Update-Verfahren für Wechselrichter
Professionelle Version - Technisches Dokument
Einführung
Dieses Dokument beschreibt das vollständige Verfahren zur Durchführung eines Mikrocontroller (MCU)-Updates bei Wechselrichtern. Dieser Vorgang ist wesentlich für die Aufrechterhaltung optimaler Geräteleistung und die Integration der neuesten Software-Verbesserungen.
Ein korrekt durchgeführtes Update gewährleistet den ordnungsgemäßen Betrieb des Wechselrichters und verlängert seine Lebensdauer. Es ist entscheidend, dieses Verfahren Schritt für Schritt zu befolgen, um Funktionsstörungen zu vermeiden.
Sicherheitswarnungen
KRITISCHE AUFMERKSAMKEIT
Ein unterbrochenes Update kann den Wechselrichter unbrauchbar machen.
Trennen Sie während des Verfahrens nicht die Stromversorgung des Computers oder Wechselrichters.
Vermeiden Sie es, den Computer während des Updates in den Ruhemodus zu versetzen.
Stellen Sie sicher, dass die Batterie Ihres Computers ausreichend geladen ist oder dass der Computer am Stromnetz angeschlossen ist.
Sichern Sie alle wichtigen Daten, bevor Sie mit dem Verfahren beginnen.
Voraussetzungen
Erforderliche Hardware
Ein Computer mit einem verfügbaren USB-Anschluss
USB-zu-RS232-Kabel von uns bereitgestellt
RS232-zu-RJ45-Kabel mit dem Wechselrichter geliefert
Der zu aktualisierende Wechselrichter
Die Update-Dateien (MCU und DSP) zuvor extrahiert
Erforderliche Software
Software "Remote Panel Reflashtool" installiert
Update-Dateien dekomprimiert und einsatzbereit
Anfangskonfiguration
Vorabprüfungen
Stellen Sie sicher, dass die Update-Dateien aus ihrem komprimierten Archiv extrahiert wurden
Deaktivieren Sie den automatischen Ruhemodus Ihres Computers, um Unterbrechungen zu vermeiden
Detailliertes Verfahren
1 Wechselrichter-Vorbereitung
Stoppen Sie bestimmte Wechselrichter-Funktionen:
Deaktivieren Sie vollständig den Wechselrichter-Ausgang
Stoppen Sie die Stromversorgung durch Photovoltaik-Panels (PV)
Halten Sie die Batterie- und Netzstromversorgung aktiv, um Kommunikation zu ermöglichen
Überprüfen Sie den Wechselrichter-Status:
Stellen Sie sicher, dass der Bildschirm des Wechselrichters eingeschaltet und funktionsfähig ist
Überprüfen Sie, dass keine kritischen Alarme aktiv sind
2 Verbindung zwischen Computer und Wechselrichter
Verbinden Sie das USB-Kabel mit dem Computer:
Verwenden Sie einen verfügbaren und funktionsfähigen USB-Anschluss
Warten Sie, bis das Betriebssystem das neue Gerät erkennt
Identifizieren Sie den zugewiesenen COM-Port:
Öffnen Sie den Geräte-Manager von Windows
Erweitern Sie den Abschnitt "Anschlüsse (COM & LPT)"
Notieren Sie die COM-Port-Nummer, die dem neu verbundenen Gerät zugewiesen wurde
Diese Nummer wird für die Konfiguration der Update-Software benötigt
Verbinden Sie das andere Ende des Kabels (RJ45) mit dem COM-Port des Wechselrichters:
Stellen Sie sicher, dass die Verbindung fest und sicher ist
Überprüfen Sie, dass der Wechselrichter die Verbindung erkennt (normalerweise durch eine LED oder eine Bildschirmmeldung angezeigt)
3 MCU-Update
Starten Sie die Update-Software:
Führen Sie die Anwendung "Remote Panel Reflashtool" aus
Warten Sie, bis die Hauptoberfläche vollständig angezeigt wird
Software-Konfiguration:
Wählen Sie den zuvor identifizierten COM-Port in den Software-Einstellungen
Überprüfen Sie, dass die Kommunikationsgeschwindigkeit korrekt konfiguriert ist (normalerweise automatisch)
Einleitung des Updates:
Klicken Sie auf die Schaltfläche "Update MCU" in der Software-Oberfläche
Wählen Sie die zuvor extrahierte MCU-Update-Datei
Bestätigen Sie Ihre Auswahl, um den Prozess zu starten
Überwachung des Updates:
Beobachten Sie den Fortschritt des Updates auf dem Computerbildschirm
Berühren Sie während dieser Phase keine Ausrüstung
Stellen Sie sicher, dass der Computer nicht in den Ruhemodus wechselt
Die typische Update-Dauer beträgt 5 bis 15 Minuten je nach Wechselrichter-Modell
Abschluss des MCU-Updates:
Warten Sie auf die Bestätigungsmeldung, die anzeigt, dass das Update abgeschlossen ist
Klicken Sie auf "EXIT" in der Software, um die Update-Sitzung ordnungsgemäß zu beenden
4 DSP-Update (falls erforderlich)
Vorbereitung für das DSP-Update:
Halten Sie den Wechselrichter und Computer verbunden
Stellen Sie sicher, dass der Wechselrichter noch ordnungsgemäß mit Strom versorgt wird
DSP-Update-Verfahren:
Starten Sie die Anwendung "Remote Panel Reflashtool" neu, falls sie geschlossen wurde
Folgen Sie einem ähnlichen Verfahren wie beim MCU, wählen Sie jedoch die DSP-Update-Datei
Befolgen Sie die Anweisungen auf dem Bildschirm, um dieses zweite Update abzuschließen
Überprüfung nach dem Update
Versionskontrolle
Überprüfen Sie im Menü des Wechselrichters, dass die neue Firmware-Version installiert ist
Bestätigen Sie, dass das Update-Datum der gerade durchgeführten Operation entspricht
Funktionstest
Reaktivieren Sie schrittweise alle Funktionen des Wechselrichters
Überprüfen Sie, dass der Ausgang des Wechselrichters korrekt funktioniert
Reaktivieren Sie die Stromversorgung durch Photovoltaik-Panels
Beobachten Sie den Betrieb für einige Minuten, um die Stabilität sicherzustellen
Lösung häufiger Probleme
Der Wechselrichter erkennt die Verbindung nicht
Überprüfen Sie, dass das Kabel an beiden Seiten korrekt angeschlossen ist
Versuchen Sie einen anderen USB-Port am Computer
Starten Sie den Wechselrichter und Computer neu
Update-Fehler
Notieren Sie den angezeigten Fehlercode
Überprüfen Sie, dass Sie die korrekten Update-Dateien für Ihr Wechselrichter-Modell verwenden
Kontaktieren Sie den technischen Support unter Angabe des Fehlercodes
Der Computer erkennt das Gerät nicht
Installieren oder installieren Sie die notwendigen Treiber neu
Versuchen Sie ein anderes USB-Kabel, falls verfügbar
Überprüfen Sie im Geräte-Manager, ob das Gerät mit einem Ausrufezeichen erscheint
Glossar
MCU
Mikrocontroller, das Haupt-"Gehirn" des Wechselrichters
DSP
Digital Signal Processor, spezialisierter Prozessor für die Signalverarbeitung
COM-Port
Serieller Kommunikationsport für die Verbindung zwischen Computer und Wechselrichter
RS232
Serieller Kommunikationsstandard für die Datenübertragung
Technischer Support-Kontakt
Bei anhaltenden Schwierigkeiten oder technischen Fragen steht Ihnen unser Support-Team zur Verfügung:
Website:
support.wattuneed.com
Bitte halten Sie bei der Kontaktaufnahme das genaue Modell Ihres Wechselrichters und eventuelle Fehlercodes bereit.
