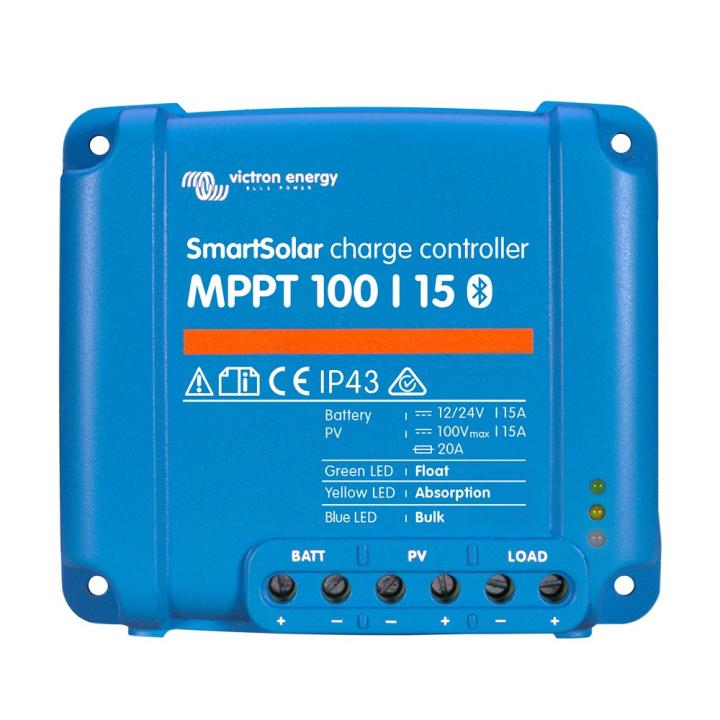

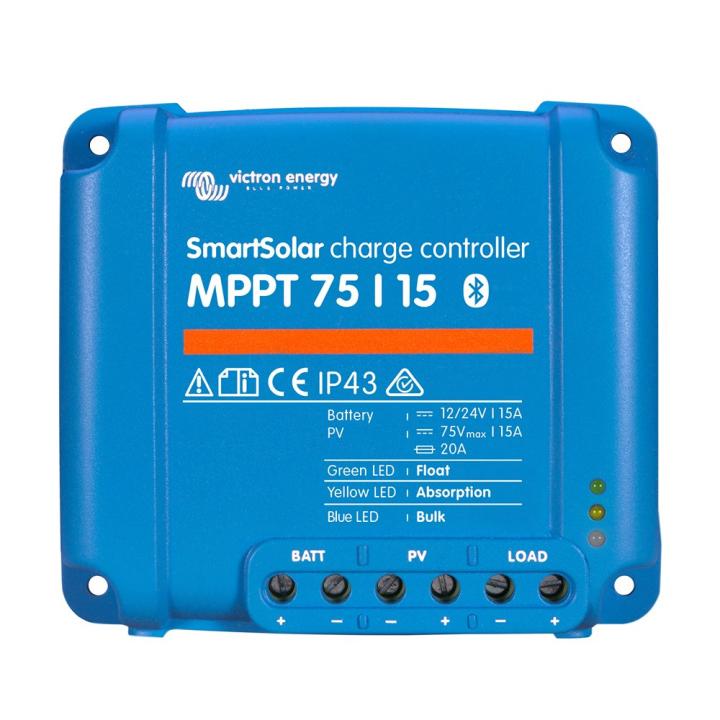

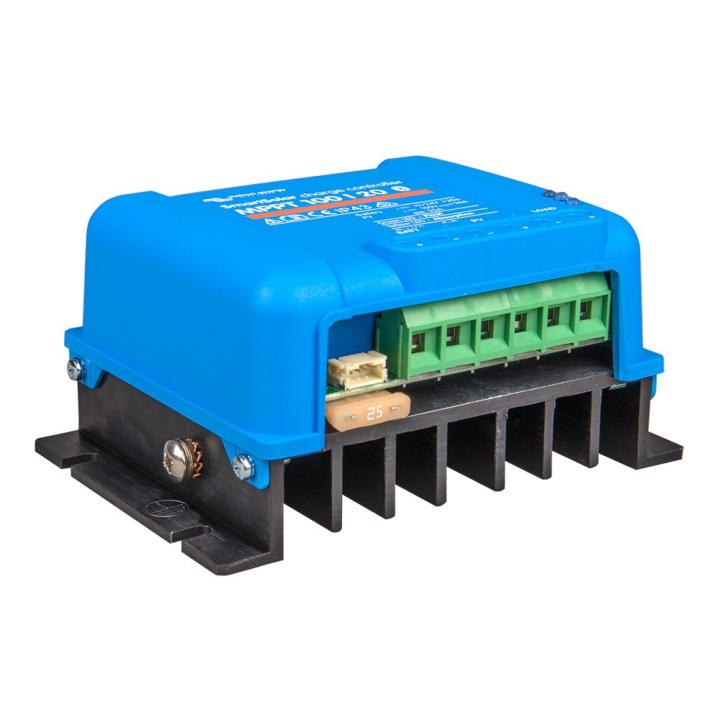

    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20
    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20

    MPPT-regelaar Victron SmartSolar 75/10-15 & 100/15-20

    $ 72,1
    10059
    0712971136236

    Ultrasnelle, zeer efficiënte 12/24V Maximum Power Point Tracking (MPPT) zonne-laadregelaar: optimale prestaties, optimale prestaties in gedeeltelijke schaduw, programmeerbare accu-algoritmen ...

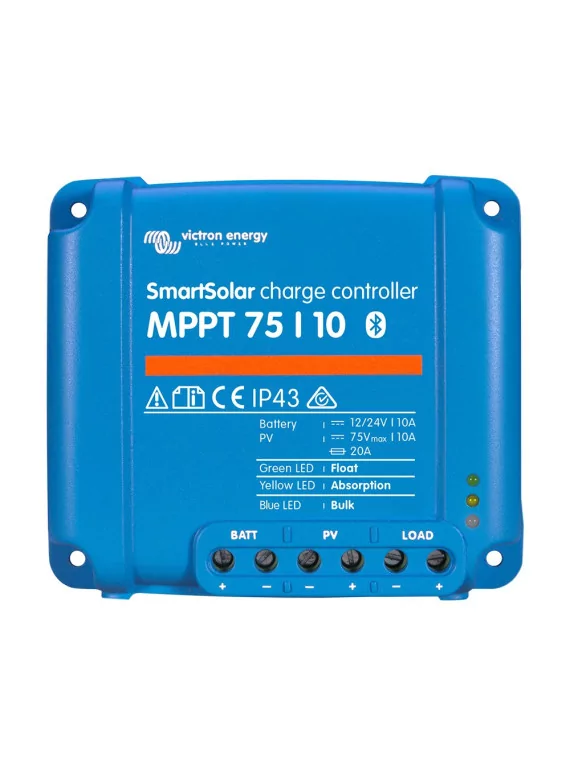

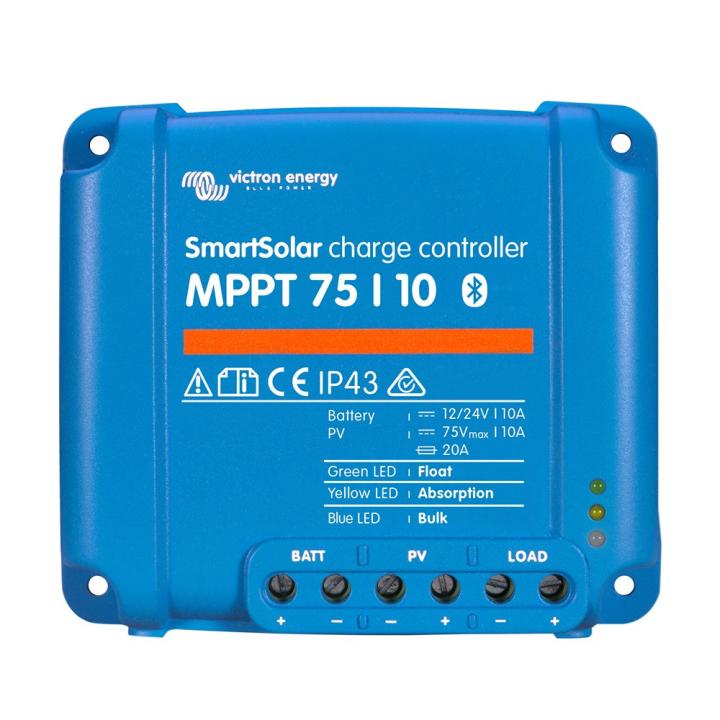

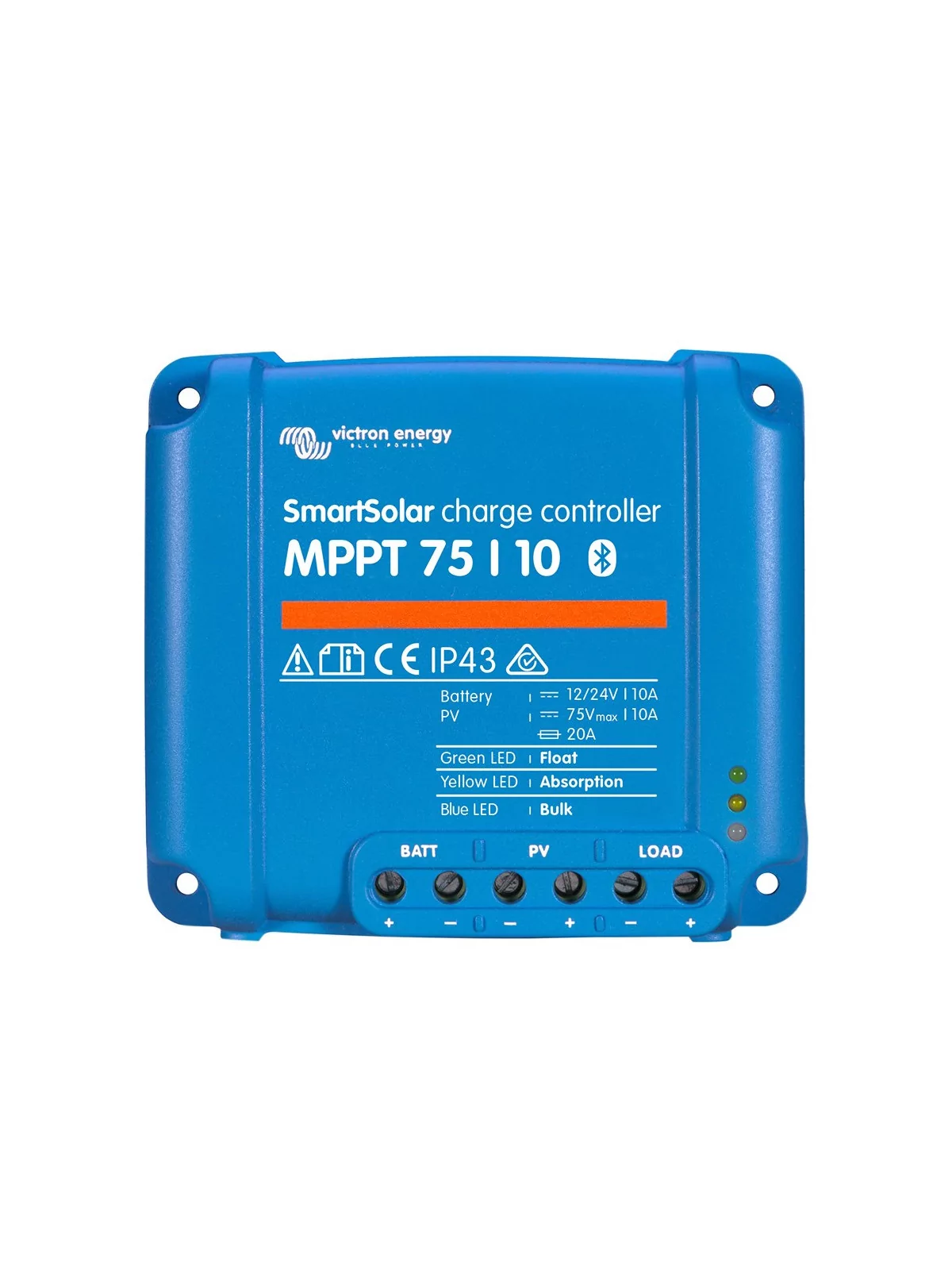

    Charge controller Victron SmartSolar Models: SmartSolar MPPT 12/24V 75/10

    MPPT-regelaar Victron...

    $ 72,1

    Victron

    SmartSolar zit boordevol functies en opties. Deze ultrasnelle, zeer efficiënte MPPT (Maximum Power Point Tracking) zonne-laadregelaars hebben het allemaal: optimale prestaties, optimalisatie van gedeeltelijke beschaduwing, programmeerbare accu-algoritmen, functies voor straatverlichting en nog veel meer. Smart is ontworpen met ingebouwde Bluetooth voor bewaking en bediening met VictronConnect. Tot de opties behoren bewaking op afstand via internet via het VRM-portaal en een insteekbaar LCD-scherm voor grotere modellen.

    VE.Direct

    Voor een bekabelde gegevensverbinding met een Color Control panel, een pc of andere apparaten.

    Ultrasnelle MPPT-tracking

    Wanneer de lichtintensiteit constant verandert, vooral op bewolkte dagen, zal een snel MPPT-algoritme de energieoogst tot 30% verbeteren in vergelijking met PWM (pulsbreedtemodulatie) laadregelaars, en tot 10% in vergelijking met langzamere MPPT-regelaars.

    Laadvermogen

    Overmatige ontlading van de accu kan worden voorkomen door alle belastingen aan te sluiten op de belastinguitgang. De belastinguitgang schakelt de belasting uit wanneer de accu tot een vooraf bepaalde spanning is ontladen. Als alternatief kan een intelligent algoritme voor batterijbeheer worden geselecteerd: BatteryLife. De laaduitgang is beveiligd tegen kortsluiting. Belasting met een hoge inschakelstroom kan het beste rechtstreeks op de accu worden aangesloten. Als ze een aan/uit-ingang op afstand hebben, kunnen deze belastingen worden geregeld door de belastinguitgang van de regelaar op deze ingang aan te sluiten.

    BatteryLife: intelligent batterijbeheer

    Als een laadregelaar voor zonne-energie de accu niet in één dag volledig kan opladen, is het resultaat vaak dat de accu voortdurend wisselt tussen een toestand van "gedeeltelijk opgeladen" en een toestand van "einde ontlading". Deze manier van werken (niet regelmatig volledig opladen) beschadigt loodzuur accu's binnen een paar weken of maanden. Het algoritme van BatteryLife zal de laadstatus van de accu controleren en indien nodig het niveau van het loskoppelen van de lading dag na dag iets verhogen (d.w.z. het zal de lading eerder loskoppelen), totdat de geproduceerde zonne-energie voldoende is om de accu tot bijna 100% van zijn capaciteit op te laden. Vanaf dat moment wordt het niveau van het loskoppelen van de lading gemoduleerd, zodat ten minste eenmaal per week een lading van bijna 100% wordt bereikt.

    Interne temperatuursensor.

    Deze compenseert de absorptie- en druppellaadspanning als functie van de temperatuur.

    Automatische herkenning van de accuspanning

    De controller zal zich eenmalig automatisch aanpassen aan een 12 of 24 V systeem. Als later een andere systeemspanning nodig is, moet de wijziging handmatig worden doorgevoerd, bijvoorbeeld met de Bluetooth-toepassing.

    Driestaps opladen

    De controller is geconfigureerd voor een laadproces in drie stappen: Bulk -
    Absorptie - Vlotter.

    Bulk
    Tijdens deze fase levert de regelaar zoveel mogelijk stroom om de accu's snel op te laden.

    Absorptie
    Wanneer de accuspanning de absorptiespanning bereikt, schakelt de regelaar over naar de constante spanningsmodus. Tijdens ondiepe ontladingen van de accu wordt de absorptielaadtijd beperkt om overladen te voorkomen. Na een diepe ontlading wordt de absorptietijd automatisch verlengd om ervoor te zorgen dat de accu volledig wordt opgeladen. De absorptieperiode eindigt ook wanneer de laadstroom onder 1A komt.

    Float
    Tijdens deze fase wordt de Float-spanning op de accu toegepast om de accu volledig opgeladen te houden. Als de accuspanning minstens 1 minuut onder de vlotterspanning zakt, wordt een nieuwe laadcyclus gestart.

    Configuratie en bewaking

    - Bluetooth Smart (geïntegreerd): voor verbinding met een smartphone of tablet met iOS of Android.
    - Gebruik de VE.Direct-USB-kabel (ASS030530000) om verbinding te maken met een pc, een smartphone met Android en een pc.
    Android-smartphone en On-The-Go USB-stick (USB OTG-kabel vereist).
    USB-kabel vereist).
    - Gebruik een VE.Direct-VE.Direct kabel om verbinding te maken met de MPPT Control of een Color Control paneel.

    SmartSolar Charge ControllerMPPT 75/10MPPT 75/15MPPT 100/15MPPT 100/20
    AccuspanningAutomatische selectie 12/24 V
    Maximale accustroom10 A15 A15 A20 A
    PV nominaal vermogen,

    1

    2 V 1a, b)145 W220 W220W290W
    Nominaal PV-vermogen, 24 V 1a, b)290 W440 W440W
    Max.
    PV-kortsluitstroom 2)13 A15 A15A20A
    Automatische ontkoppeling van de belastingJa, maximale belasting 15 AJa,
    maximale belasting 20 A
    Maximale PV-spanning in open circuitMaximaal 75 V onder koude omstandigheden
    74 V voor opstarten en normaal bedrijf
    100V100V
    Piekrendement98%
    Zelfverbruik10 mA
    "Absorptie" laadspanning14.,4 V/28,8 V (instelbaar)
    Laadspanning "Egalisatie"16,2 V/32,4 V (instelbaar)
    Laadspanning "Float"13,8 V/27,6 V (instelbaar)
    LaadalgoritmeAdaptief meerstaps of door gebruiker gedefinieerd
    TemperatuurcompensatiemV / °C resp.
    32 mV / °C
    Continue laadstroom15 A20 A
    Ontkoppeling bij opladen met verlaagde spanning11,1 V / 22,2 V of 11,8 V / 23,6 V of BatteryLife-algoritme
    Ontkoppeling bij opladen met verlaagde spanning13,1 V / 26,2 V of 14 V / 28 V of BatteryLife-algoritme
    BeschermingOmkering polariteit batterij (zekering)
    Kortsluiting uitgang
    Oververhitting
    Bedrijfstemperatuur
    tot +60°C (nominaal uitgangsvermogen tot 40°C)
    Vochtigheid100%,
    iet-condenserend
    Maximale hoogte5000 m (nominaal uitgangsvermogen tot 2000 m)
    OmgevingsconditiesType 1 binnenshuis, zonder airconditioning
    VerontreinigingsniveauPD3
    DatacommunicatiepoortVE.Direct of Bluetooth
    BEHUIZING
    KleurBlauw (RAL 5012)
    Voedingsklemmen
    mm² / AWG10
    BeschermingsgraadIP43 (elektronische componenten)
    IP 22 (aansluitzone)
    Gewicht
    ,5 kg
    ,6 kg
    .,
    5 kg
    Afmetingen (h x b x d)100 x 113 x 40 mm100 x 113 x 50 mm100 x 113 x 60 mm
    NORMEN
    VeiligheidEN/IEC 62109-1
    ) Als een hoger PV-vermogen wordt aangesloten, beperkt de regelaar het ingangsvermogen
    1b) De PV-spanning moet hoger zijn dan Vbat + 5 V voordat de regelaar wordt ingeschakeld.
    Daarna moet de minimale PV-spanning Vbat + 1 V zijn.
    2) Een hogere kortsluitstroom kan de regelaar beschadigen als de polariteit van het PV-veld wordt omgekeerd.
