75,33 €
Impuestos incluidos
0806
0712971129474

Kit de fijación para paneles fotovoltaicos.
Adecuado para tejados de chapa.

Elija el número de paneles y la disposición (vertical/paisajista) en las opciones.

Nota: sólo apto para tejados de madera.

Comentarios (0)

No hay reseñas de clientes en este momento.

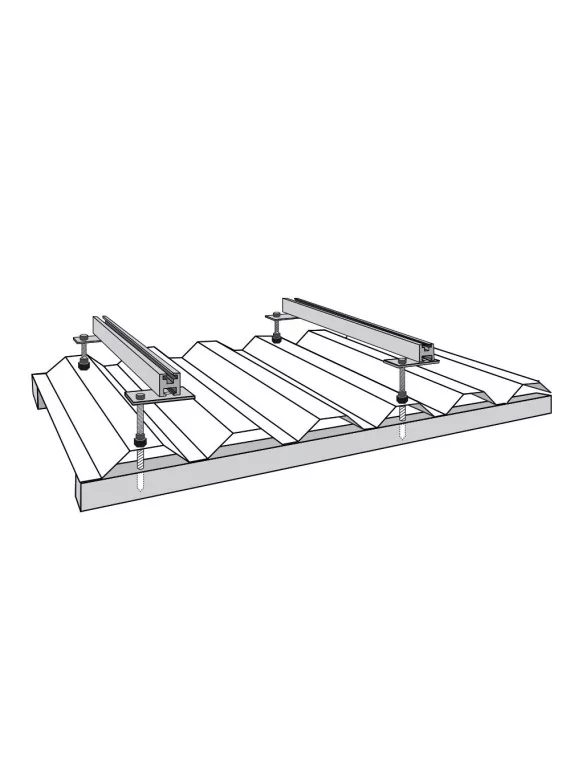

Este kit contiene todo el material necesario para montar sus paneles fotovoltaicos en un tejado de chapa.
Sólo tiene que seleccionar en las opciones el número de paneles dispuestos en vertical u horizontal en su tejado >> el contenido del kit de fijación se adaptará automáticamente.

Nota: sólo para tejados de madera.

Contenido del kit de fijación

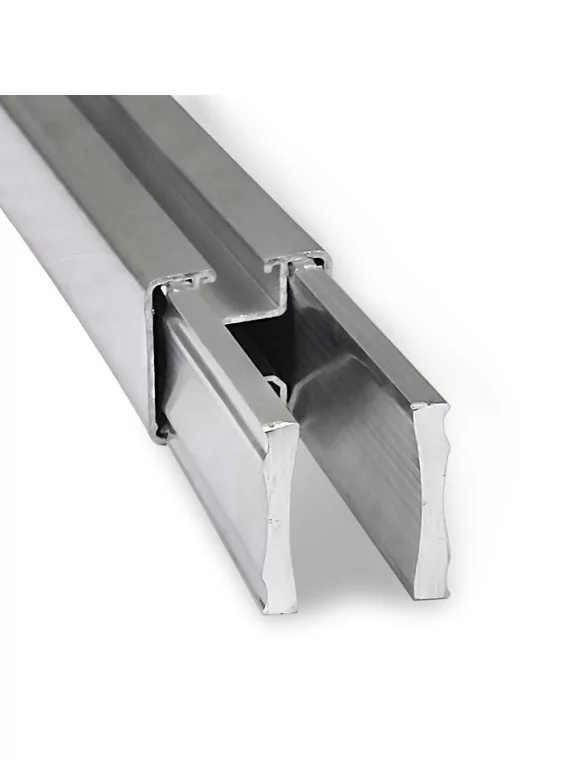

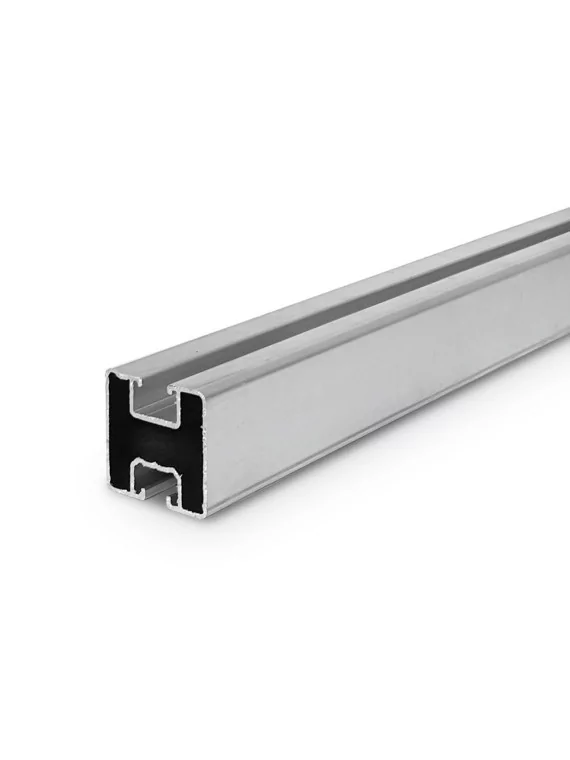

Rail en aluminium 40x40 mm

Carril de aluminio de 40x40 mm

Riel de aluminio para el montaje del panel solar. Riel personalizado disponible bajo pedido.

>> Más información sobre el raíl de 40x40 mm

Jonction pour rail - 2 barres de fixation

Unión de raíles - 2 barras de fijación

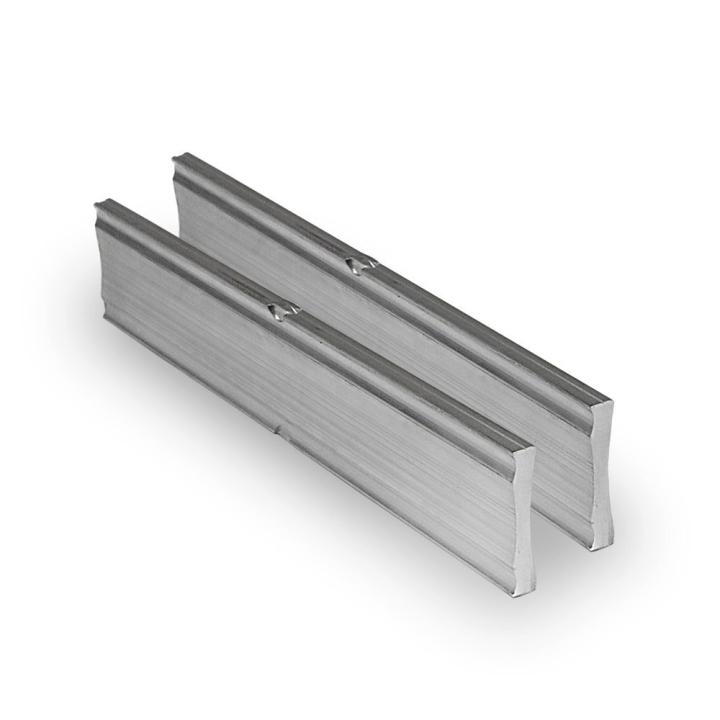

Estas 2 barras se utilizan para unir de forma segura 2 piezas de raíl sin necesidad de tornillos ni herramientas. Basta con insertar las barras de unión en las dos piezas de raíl a unir.

>> Más información sobre la pieza de unión

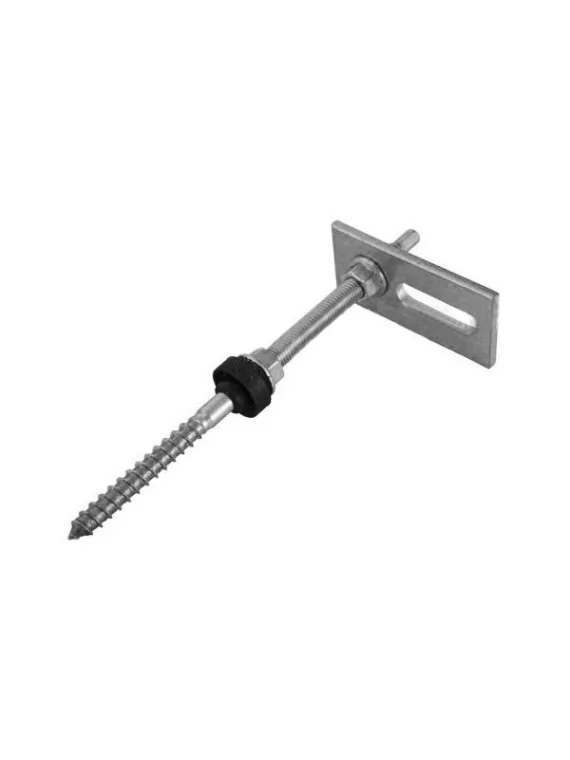

vis de fixation pour tôle

Tornillos de fijación para chapa

Tornillo para la fijación de paneles solares en tejados de chapa, con placa de montaje.
Esta fijación también se puede utilizar en un tejado ondulado de Eternit.
Tamaño: M10X200mm

>> Más información sobre Ganchos de fijación para tejados metálicos

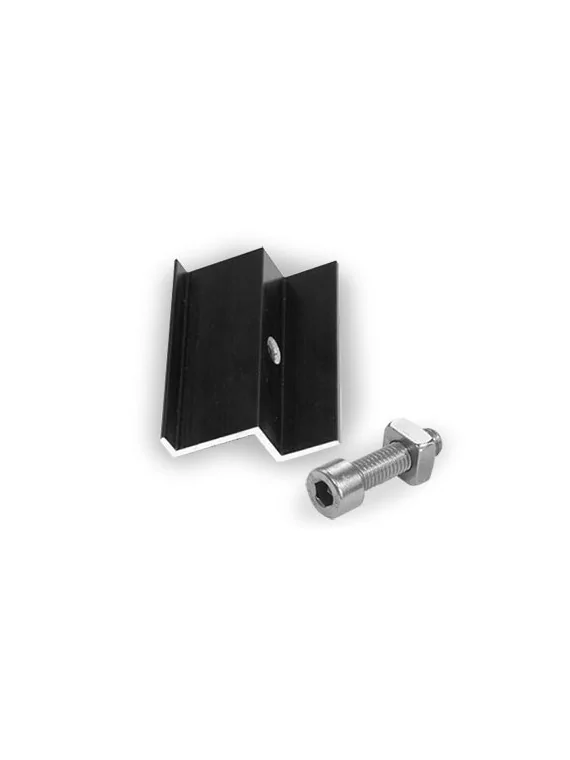

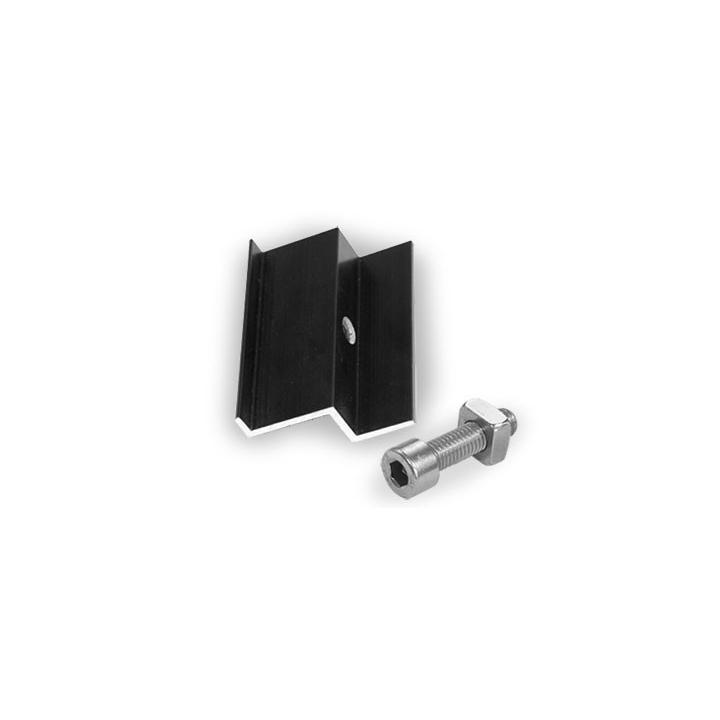

Clame de milieu pour panneaux sur toit en tuile

Abrazadera intermedia - fijación de paneles

Abrazadera para la fijación de paneles fotovoltaicos en el interior. Altura ajustable en función de la altura del marco del panel solar: 35 - 50 mm. Se fija al carril de aluminio con tornillo y tuerca de acero inoxidable (suministrados).

Opción: Altura a elegir en función de la altura del marco del panel.

>> Más información sobre la abrazadera central

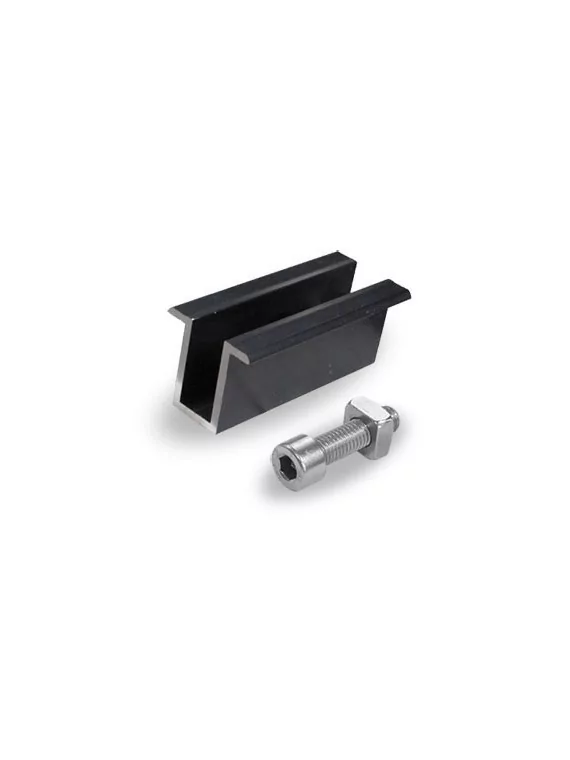

Clame de fin pour panneaux sur toit en tuile

Pinza final - fijación del panel

Abrazadera para la fijación exterior del panel. Alturas disponibles: 35mm - 40mm - 45mm - 47mm - 50mm. Esta abrazadera se fija al carril de aluminio con un tornillo y una tuerca (suministrados).

>> Más información sobre la abrazadera

schéma montage de panneaux solaires¿Cómo elegir el kit adecuado para mis paneles?

El kit de fijación es adecuado para todos los tejados de pizarra. Gracias a sus opciones, puede adaptarse a la disposición de sus paneles.

Las fijaciones son compatibles con los paneles de tamaño estándar.

Elija el número de paneles por fila, dispuestos en vertical u horizontal.

Por ejemplo, la disposición que se muestra al lado requiere 3 veces el producto Kit de fijación:
> 1er kit para la fila 1: 3 paneles verticales
> 2º kit para la fila 2: 2 paneles apaisados
> 3er kit para la fila 3: 2 paneles apaisados

2. Seleccione el clame adecuado para su panel

La abrazadera sirve para fijar el panel al carril de aluminio. Su altura debe corresponder al grosor del marco de su panel para que quede firmemente sujeto al raíl.

Alturas de panel disponibles: 35 - 40 - 45 - 47 - 50 mm

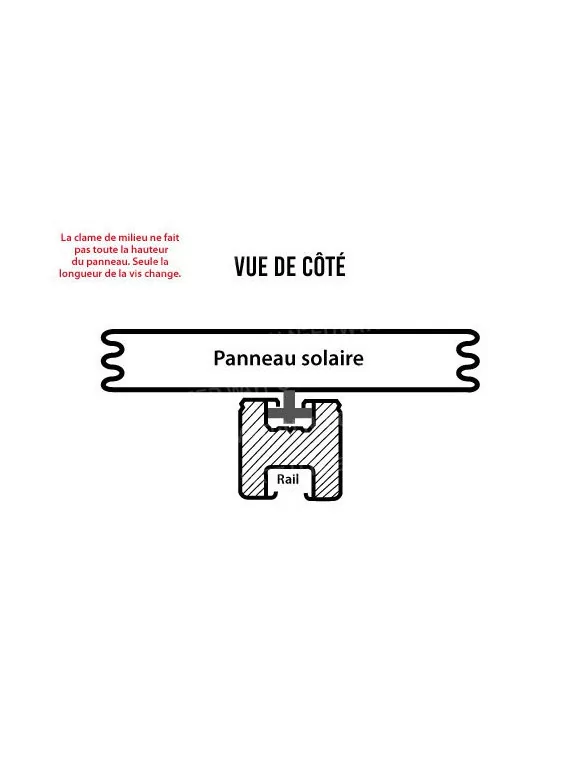

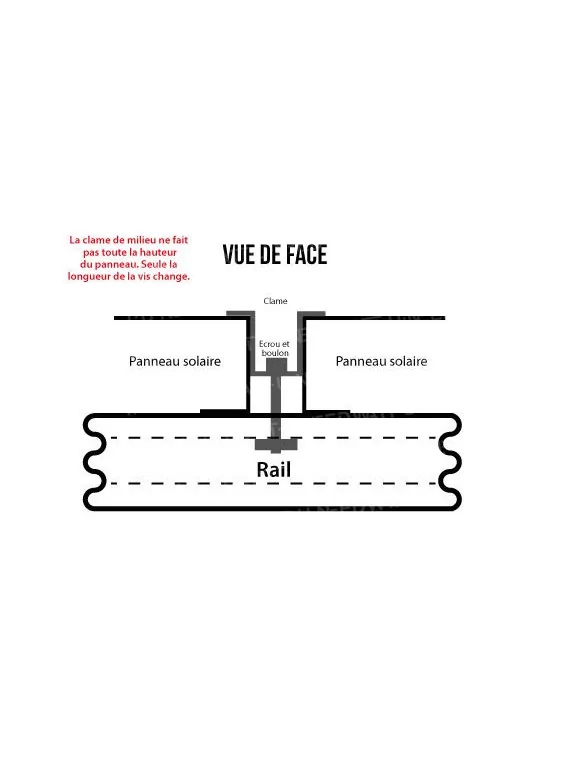

Esquema de montaje

Schéma de montage

Detalles de los materiales suministrados en función del número de paneles

Paneles verticales
Número de paneles Carril (m) Detalle del carril* Unión Tornillos de fijación para chapa Abrazadera central Abrazadera final
1 panel 2,4 (2 x 1,20m) 0 4 0 4
2 paneles 4,8 (2 x 2,40m) 0 6 2 4
3 paneles 7,2 (4 x 1,80m) 2 8 4 4
4 paneles 9,6 (4 x 2,40m) 2 10 6 4
5 paneles 12 (4 x 2,40m et 2 x 1,20m) 4 12 8 4
6 paneles 14,4 (6 x 2,40m) 4 14 10 4
7 paneles 16,8 (6 x 2,40m et 2 x 1,20m) 6 16 12 4
8 paneles 19,2 (8 x 2,40m) 6 18 14 4
9 paneles 21,6 (8 x 2,40m et 2 x 1,20m) 8 20 16 4
10 paneles 24 (10 x 2,40m) 8 22 18 4
11 paneles 26,4 (10 x 2,40m et 2 x 1,20m) 10 24 20 4
12 paneles 28,8 (12 x 2,40m) 10 26 22 4
13 paneles 31,2 (12 x 2,40m et 2 x 1,20m) 12 28 24 4
14 paneles 33,6 (14 x 2,40m) 12 30 26 4
15 paneles 36 (14 x 2,40m et 2 x 1,20m) 14 32 28 4
16 paneles 38,4 (16 x 2,40m) 14 34 30 4
17 paneles 40,8 (16 x 2,40m et 2 x 1,20m) 16 36 32 4
18 paneles 43,2 (18 x 2,40m) 16 38 34 4
19 paneles 45,6 (18 x 2,40m et 2 x 1,20m) 18 40 36 4
20 paneles 48 (20 x 2,40 m) 18 42 38 4



Paneles apaisados
Número de paneles Carril (m) Detalle del carril* Unión Tornillos de fijación para chapa Abrazadera central Abrazadera final
1 panel 3,6 (2 x 1,80m) 0 4 0 4
2 paneles 7,2 (4 x 1,80m) 2 6 2 4
3 paneles 10,8 (6 x 1,80m) 4 10 4 4
4 paneles 14,4 (8 x 1,80m) 6 12 6 4
5 paneles 18 (10 x 1,80m) 8 16 8 4
6 paneles 21,6 (12 x 1,80m) 10 18 10 4
7 paneles 25,2 (14 x 1,80m) 12 22 12 4
8 paneles 28,8 (16 x 1,80m) 14 24 14 4
9 paneles 32,4 (18 x 1,80m) 16 28 16 4
10 paneles 36 (20 x 1,80m) 18 30 18 4
11 paneles 39,6 (22 x 1,80m) 20 34 20 4
12 paneles 43,2 (24 x 1,80m) 22 36 22 4
13 paneles 46,8 (26 x 1,80m) 24 40 24 4
14 paneles 50,4 (28 x 1,80m) 26 42 26 4
15 paneles 54 (30 x 1,80m) 28 46 28 4
16 paneles 57,6 (32 x 1,80m) 30 48 30 4
17 paneles 61,2 (34 x 1,80m) 32 52 32 4
18 paneles 64,8 (36 x 1,80m) 34 54 34 4
19 paneles 68,4 (38 x 1,80m) 36 58 36 4
20 paneles 72 (40 x 1,80m) 38 60 38 4



* Los detalles de los carriles se dan a título indicativo y dependen del tamaño de los paneles (que varía la longitud de los carriles).
